简易稳压管测试仪电路

时间:2012-09-03 15:47来源:未知 作者:admin 点击:
简易稳压管测试仪可直接测出稳压管的稳压值,制作十分方便。 电原理见下图。IC选F007、CA3140、A741等放大器均可,R3选择22K的直滑式电位器,要求R3根据正电源电压精确标定电压值,并在外壳作上标记。 另外,由于IC工作电压的限制,故限测稳压值在30V以下的稳
简易稳压管测试仪可直接测出稳压管的稳压值,制作十分方便。

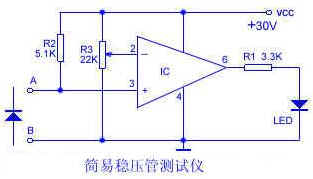

电原理见下图。IC选F007、CA3140、μA741等放大器均可,R3选择22K的直滑式电位器,要求R3根据正电源电压精确标定电压值,并在外壳作上标记。
简易稳压管测试仪电路



另外,由于IC工作电压的限制,故限测稳压值在30V以下的稳压管。 (责任编辑:admin)
