用旧硬盘制作硬盘钟时钟

时间:2014-11-20 18:30来源:itbbs.pconline.com.cn 作者:High_Templar 点击: 次
一只旧 3.5 寸硬盘，已经把背面的电路板拆下。把外表的标签纸什么的都撕掉，胶的痕迹也要仔细的刮干净，但是不能产生划痕，不然影响上漆后的视觉效果。 把盖板上的 7 颗螺丝拆下来，就可以打开了。 打开后的样子。 把固定盘片的这个环拆下来。 这样盘片就可

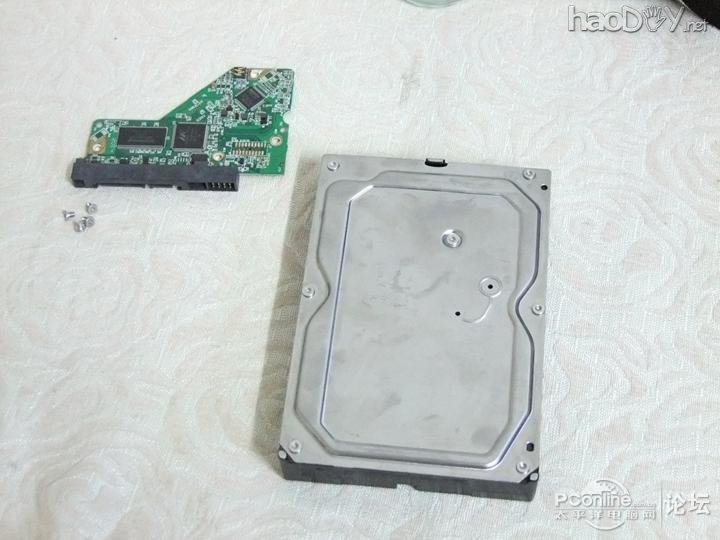

一只旧3.5寸硬盘，已经把背面的电路板拆下。把外表的标签纸什么的都撕掉，胶的痕迹也要仔细的刮干净，但是不能产生划痕，不然影响上漆后的视觉效果。

用旧硬盘制作硬盘钟时钟

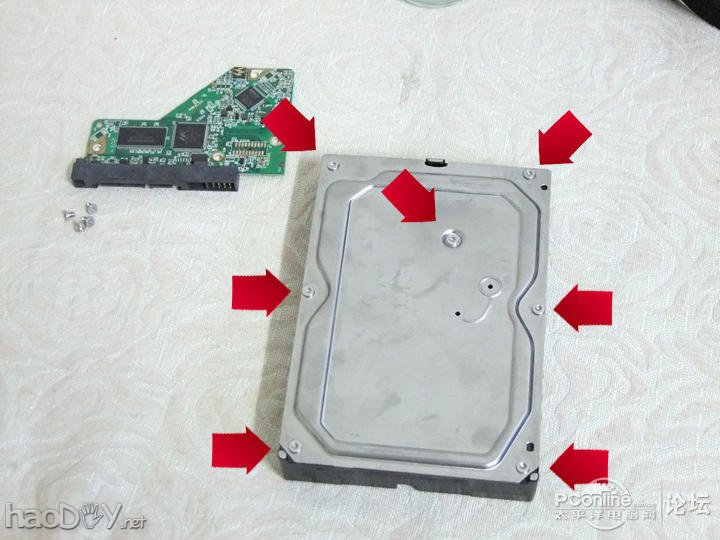

把盖板上的7颗螺丝拆下来，就可以打开了。
用旧硬盘制作硬盘钟时钟

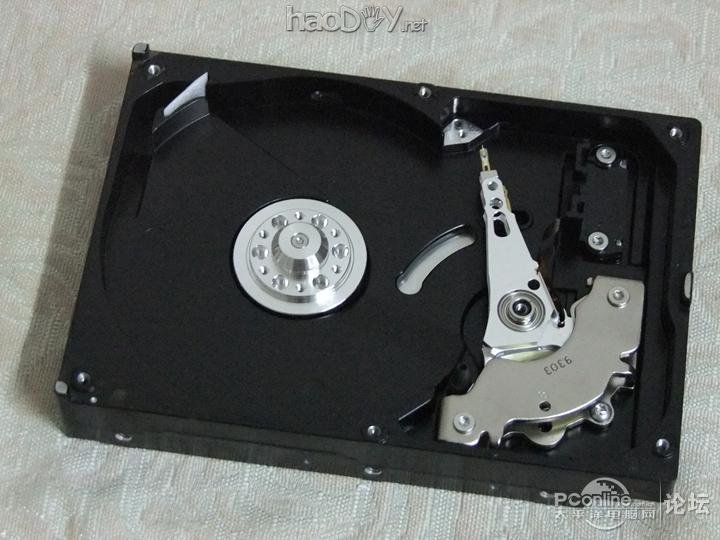

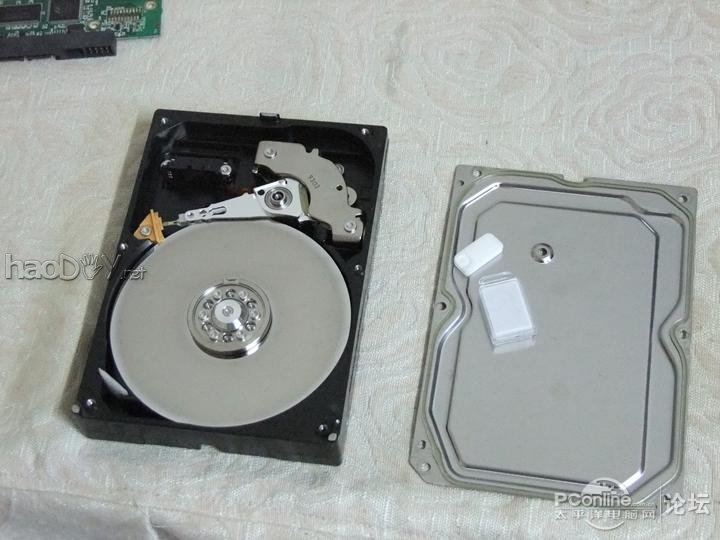

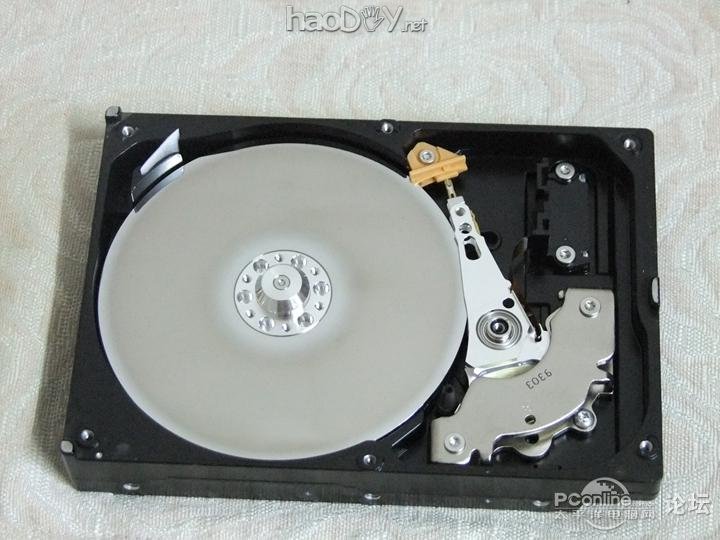

打开后的样子。
用旧硬盘制作硬盘钟时钟

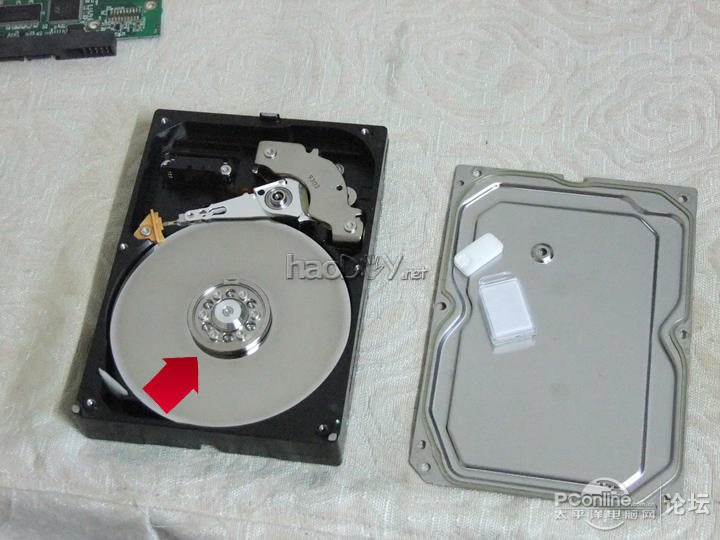

把固定盘片的这个环拆下来。
用旧硬盘制作硬盘钟时钟

这样盘片就可以拿出来了。
用旧硬盘制作硬盘钟时钟

拆下盘片。
用旧硬盘制作硬盘钟时钟

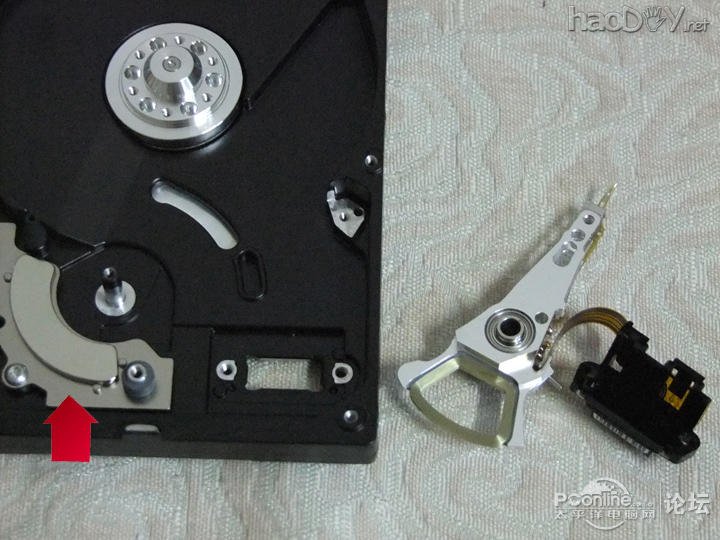

拆下读写臂。图中箭头所指的是一块磁力很强的永磁铁，一般用胶固定，需要用刀撬下来。
用旧硬盘制作硬盘钟时钟

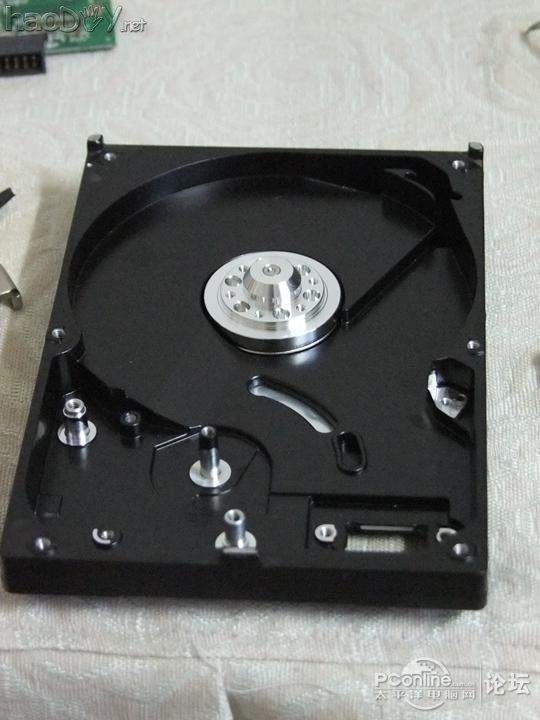

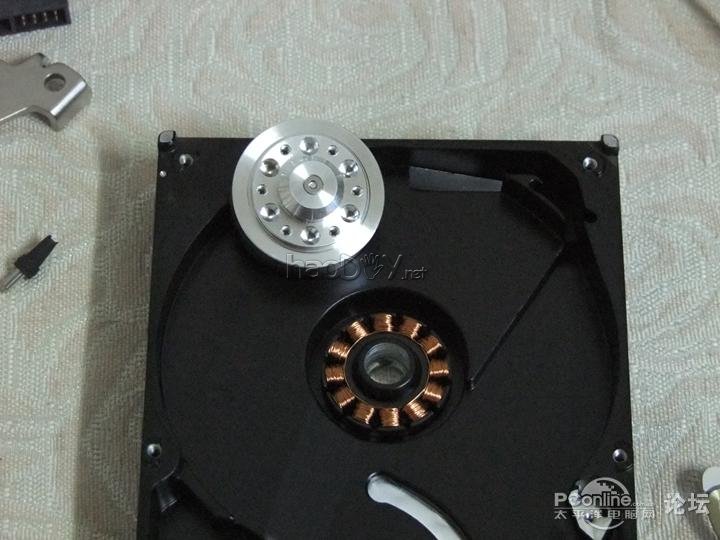

所有能拆的都拆完了。
用旧硬盘制作硬盘钟时钟

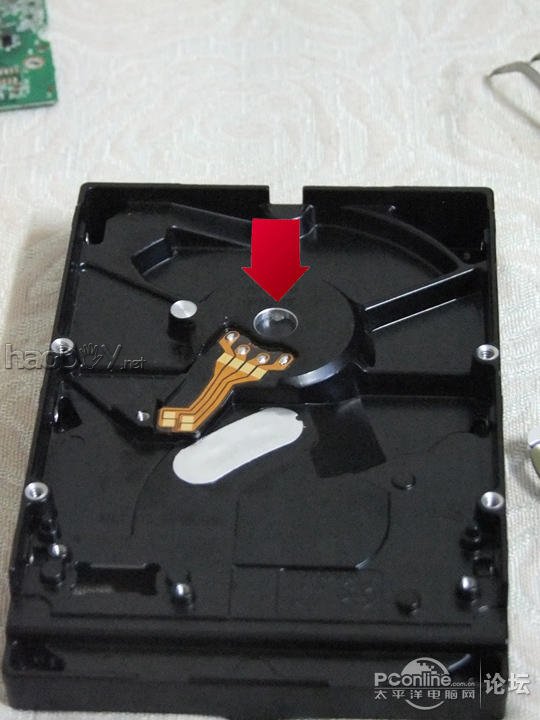

背面。这个硬盘的马达不是用螺丝固定的，按箭头方向用力敲出来。
用旧硬盘制作硬盘钟时钟

敲下来的马达，硬盘壳体上的是马达线圈。
用旧硬盘制作硬盘钟时钟

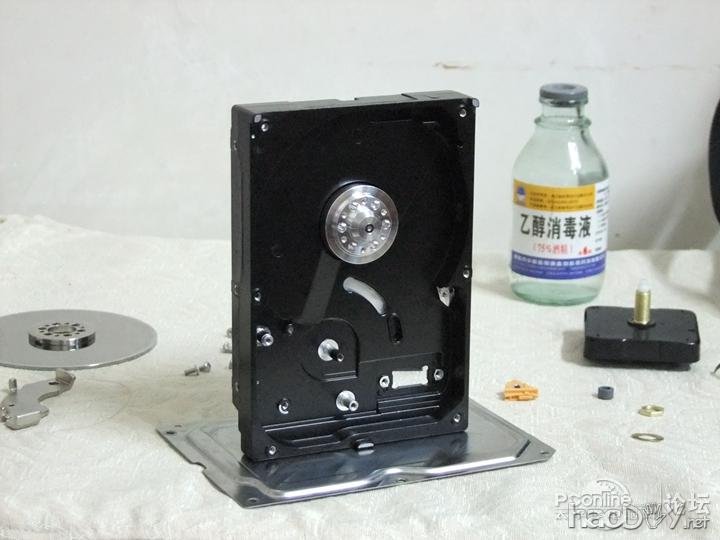

把硬盘壳体用502胶粘在盖板上，盖板作为底座。
用旧硬盘制作硬盘钟时钟

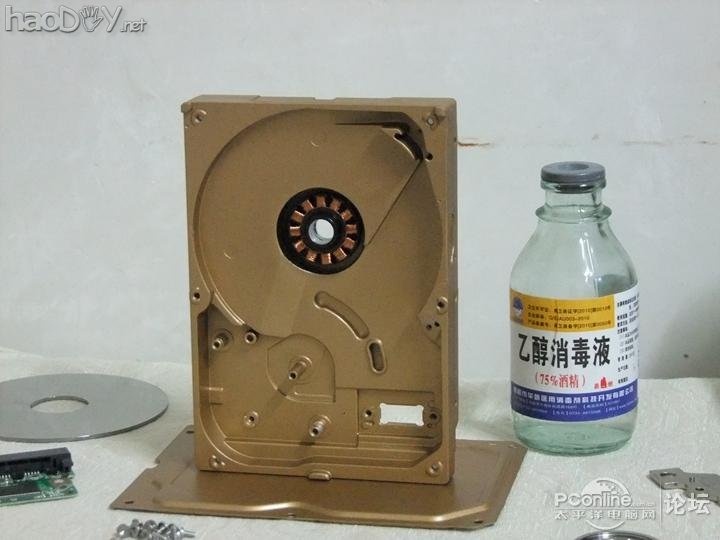

喷漆。这个漆的效果不是很好，建议用贵一点的18K金漆。
用旧硬盘制作硬盘钟时钟

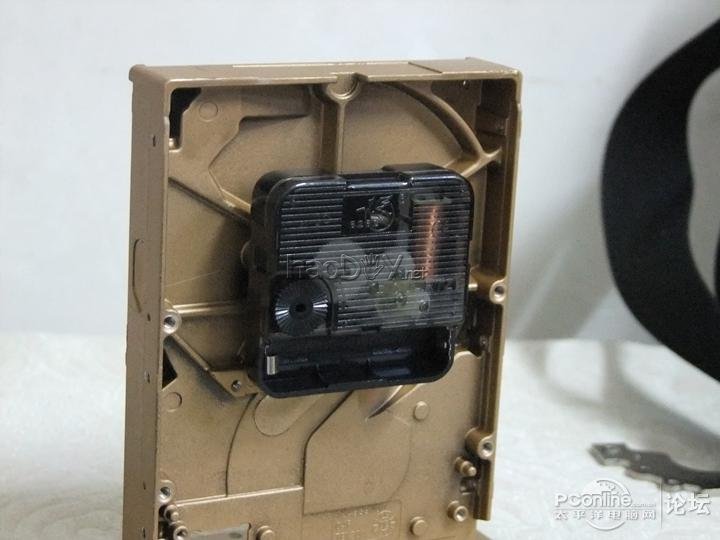

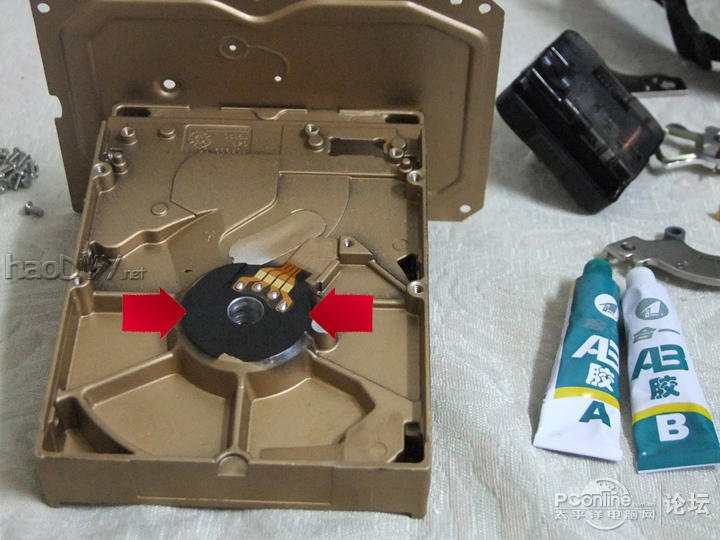

背面。因为这个钟机芯和硬盘壳体之间有大约1mm的缝隙，所以不能用502胶，而用AB胶粘连，在图中箭头所指处涂抹AB胶。
用旧硬盘制作硬盘钟时钟

粘好了，5-8分钟固化，6小时后达到最佳强度。
用旧硬盘制作硬盘钟时钟

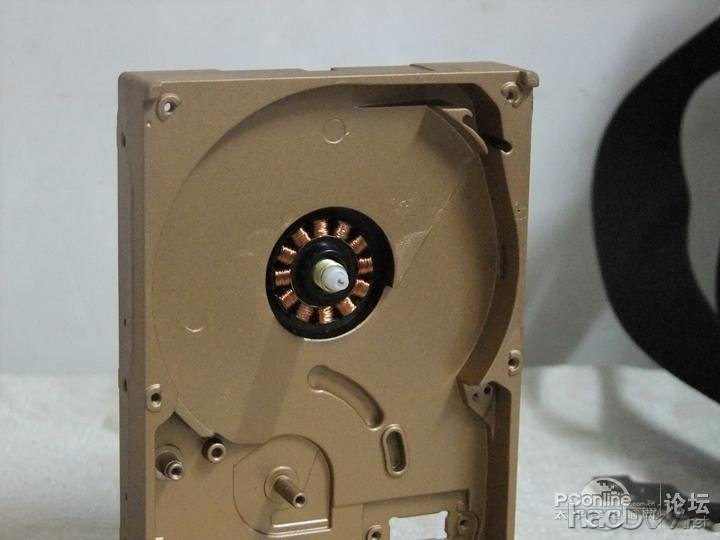

钟机芯的轴从中伸出。在买机芯是需要根据硬盘的厚度选择合适的轴长。
用旧硬盘制作硬盘钟时钟

装上盘片。固定盘片的环纯粹起装饰作用，是用502胶粘上去的。装上读写臂等，最后装上指针。如有必要，底座上还可以加一些装饰。
用旧硬盘制作硬盘钟时钟

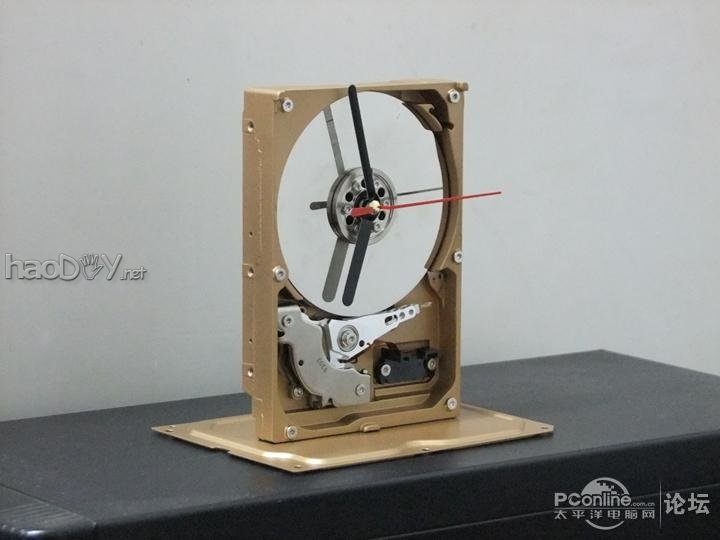

完成！
用旧硬盘制作硬盘钟时钟

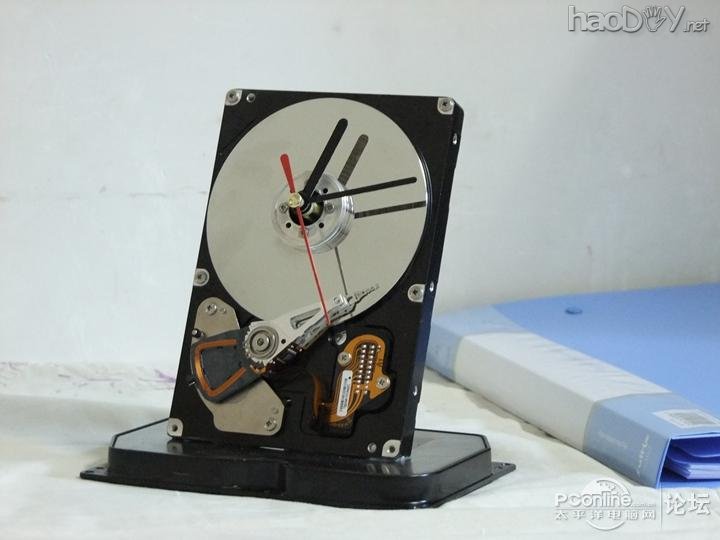

这是之前做的另外一个，没有上漆。
