飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

时间:2017-05-27 20:11来源:数码之家 作者:admin 点击:
床底下翻出来的。充电器丢了,所以就被丢到床底下去了。还很新呢。就这样闲置着实在有点浪费。貌似这货当年买的时候不便宜啊!看上去好像挺复杂的。这玩意应该叫刀网么?什么材质的?里面怎么是这个颜色?刀片好特殊。看了半天没看明白为啥要设计成这样。有点
床底下翻出来的。充电器丢了,所以就被丢到床底下去了。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

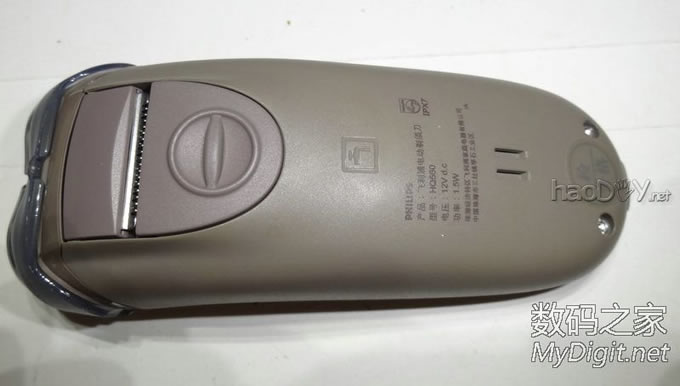

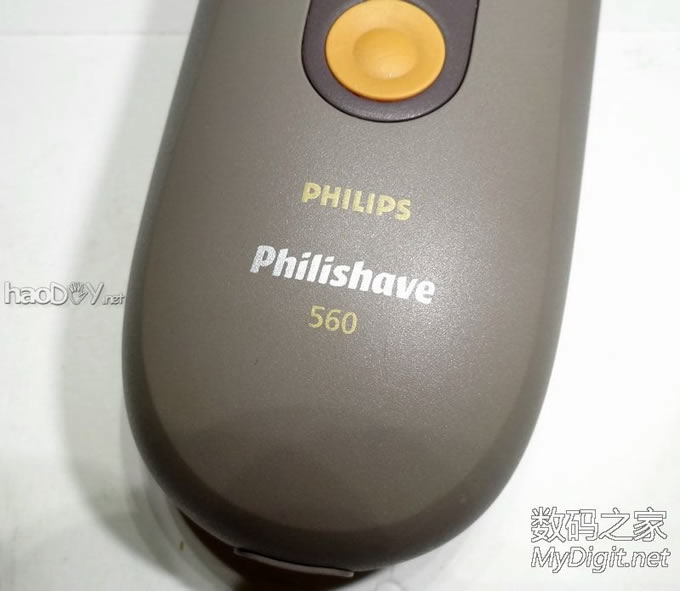

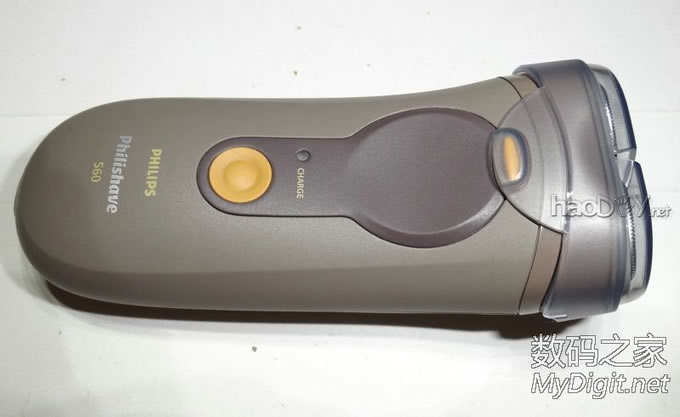

还很新呢。就这样闲置着实在有点浪费。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

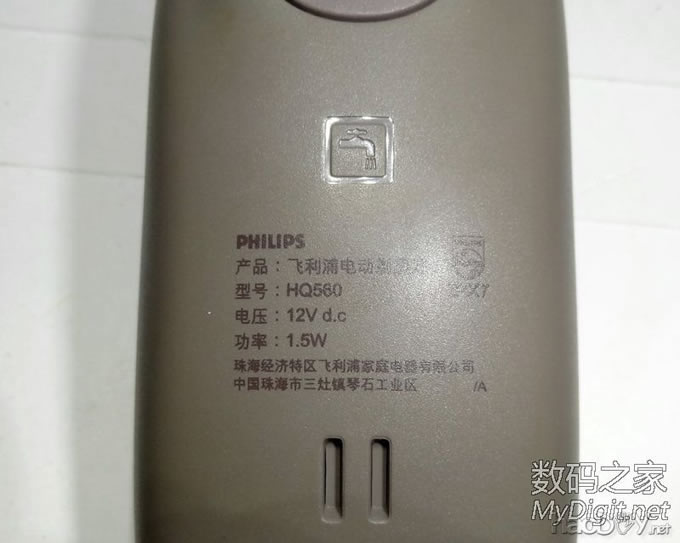

貌似这货当年买的时候不便宜啊!
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口



飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

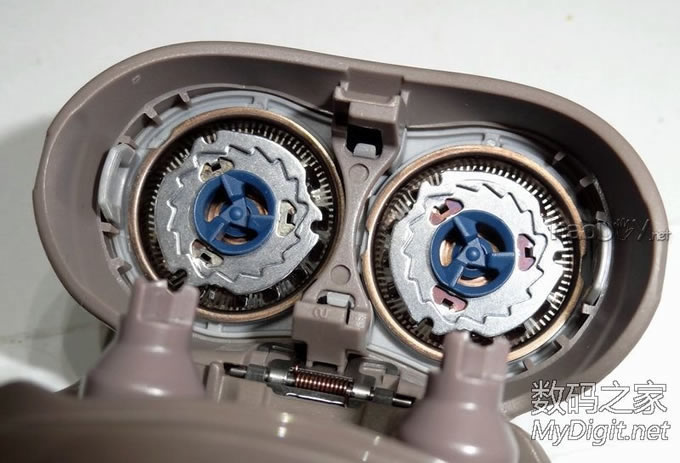

看上去好像挺复杂的。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口



飞利浦HQ560充电剃须刀拆解+小修+改造充电插口



飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

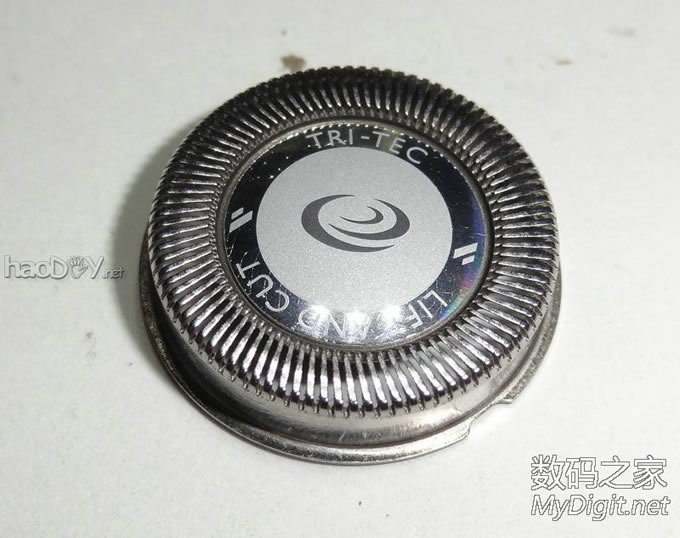

这玩意应该叫刀网么?
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

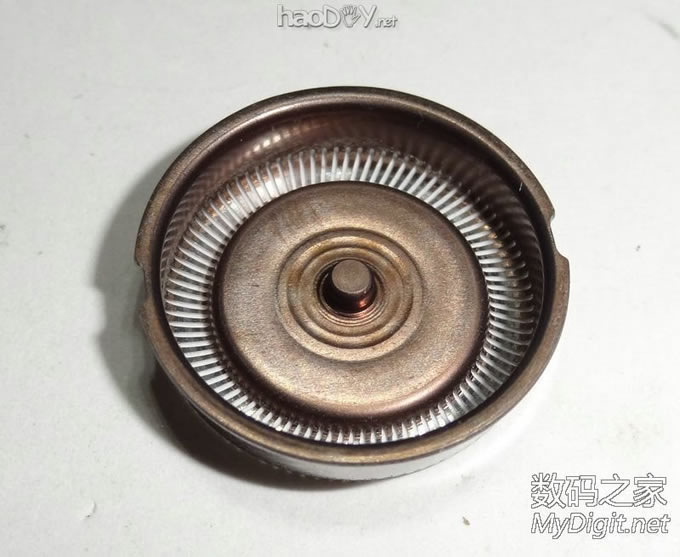

什么材质的?里面怎么是这个颜色?
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

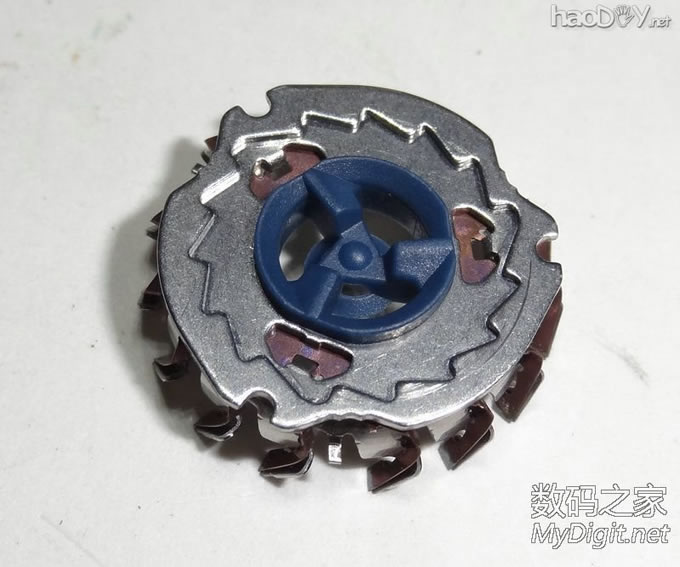

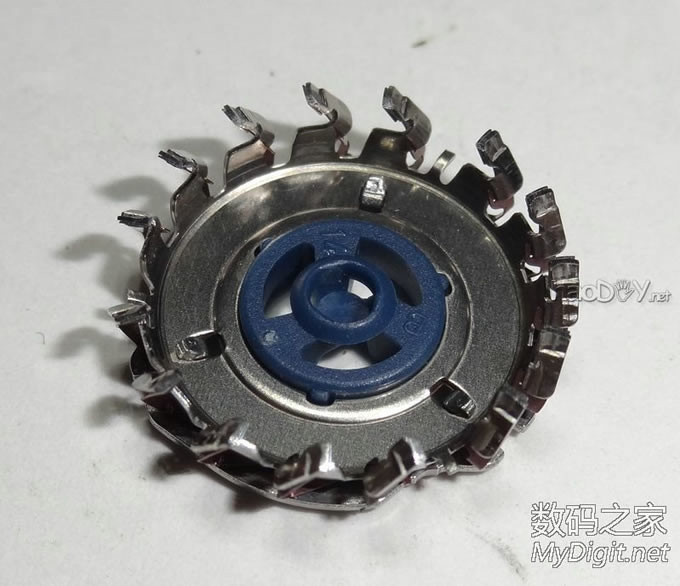

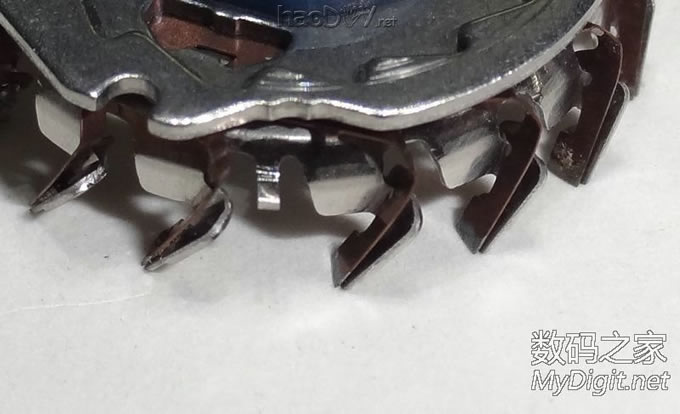

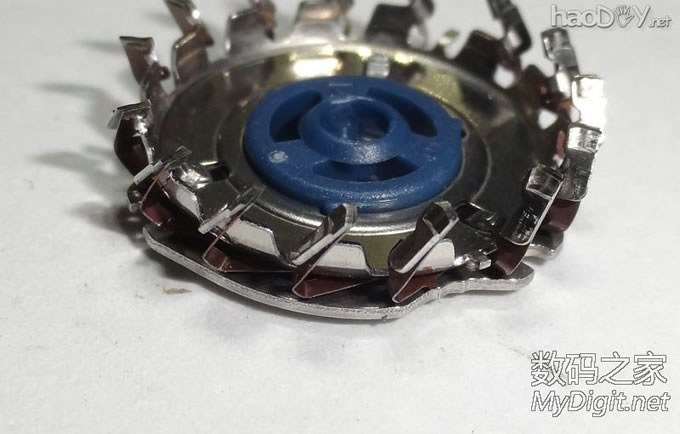

刀片好特殊。看了半天没看明白为啥要设计成这样。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

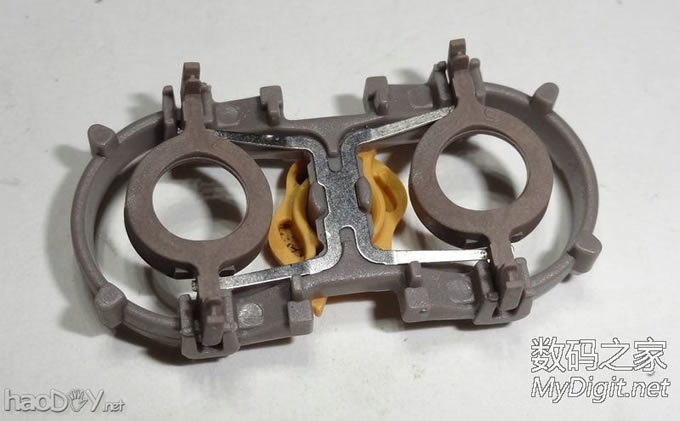

有点复杂。。。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口



飞利浦HQ560充电剃须刀拆解+小修+改造充电插口



飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

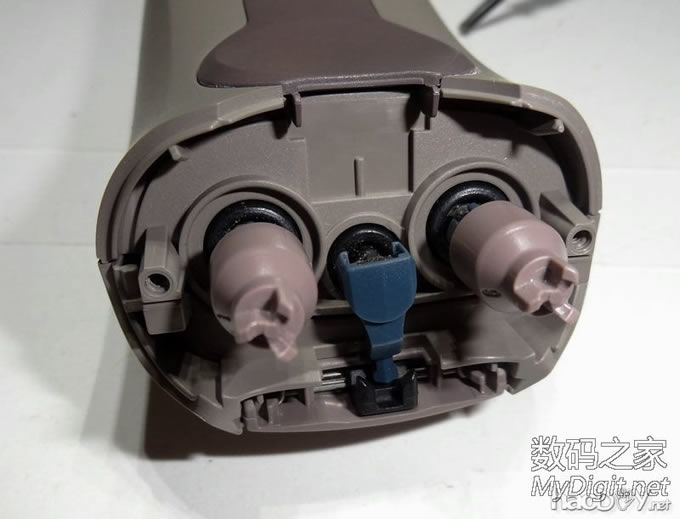

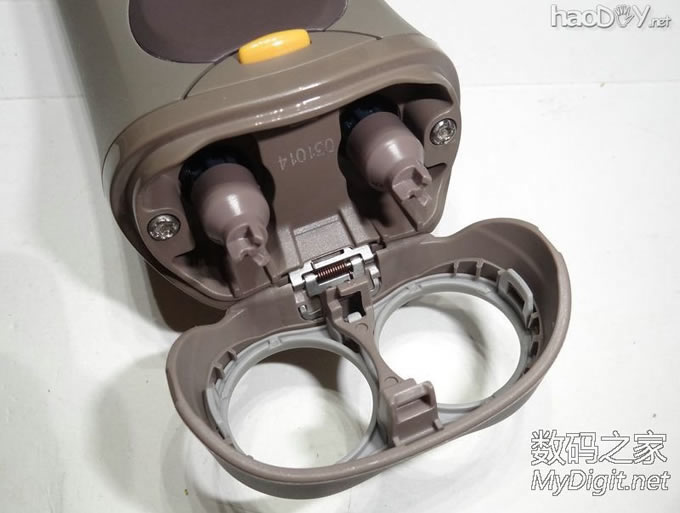

拆下刀网,刀片后架子空了。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口



飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

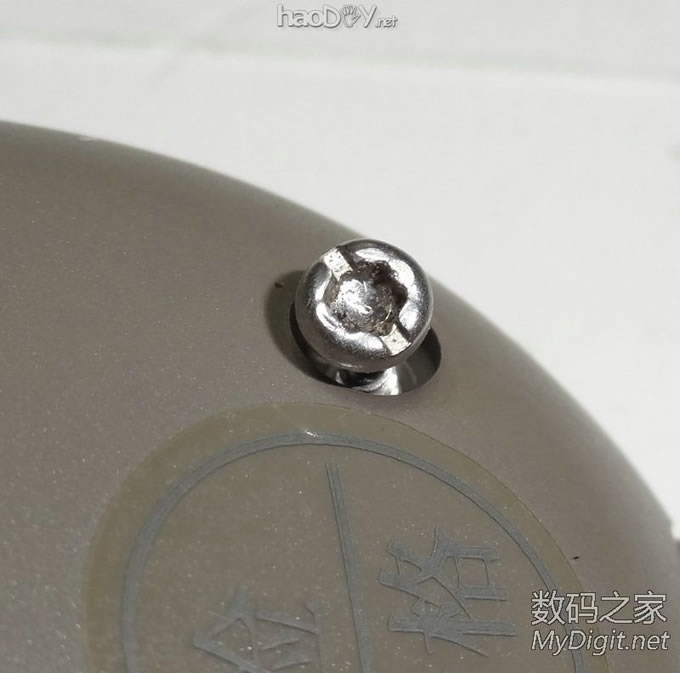

这螺丝够特别的。用一字螺丝刀能拆,用梅花也能拆。。。啥意思?到底是为了防拆,还是为了方便拆?
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

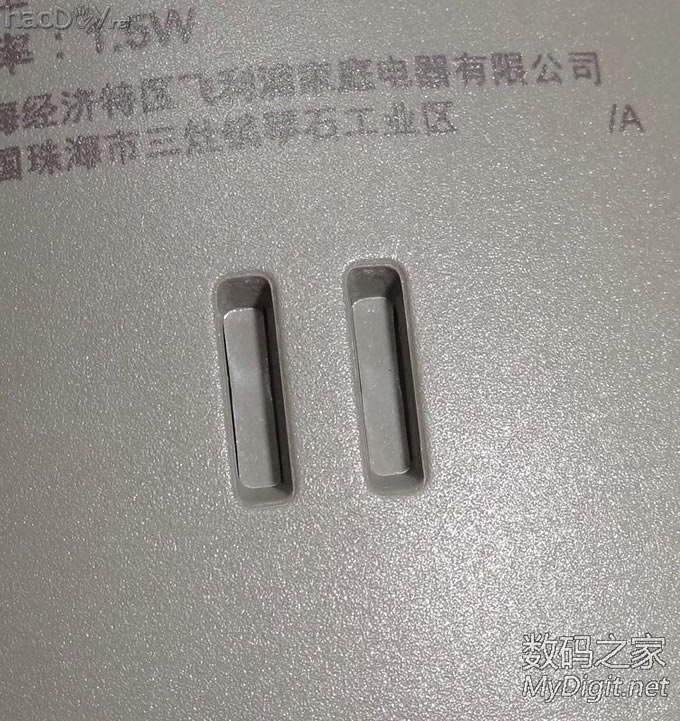

机壳背面有两个这样的小孔。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

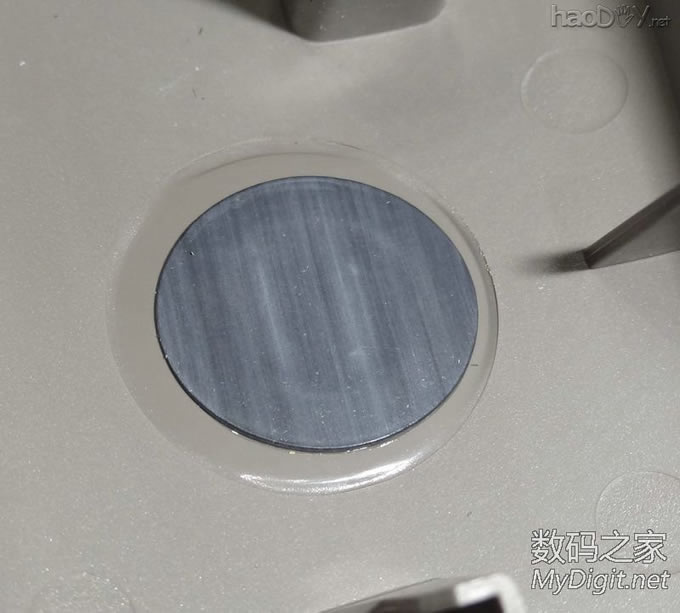

里面贴了一层,不知干嘛用的。既然是全身防水,为啥要设计这个小孔?
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

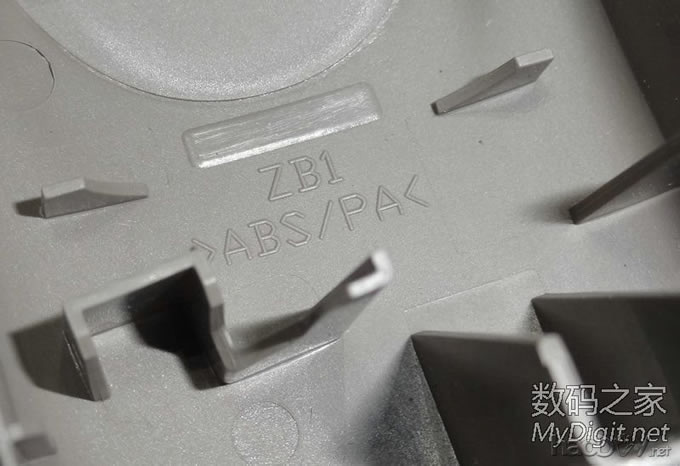

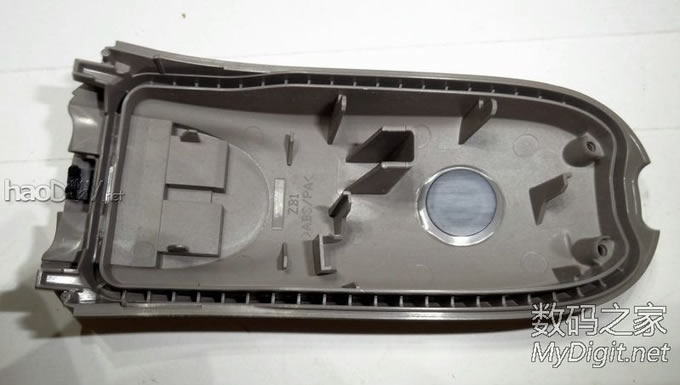

ABS材质,外壳模具精良!做工真不错!
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口



飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

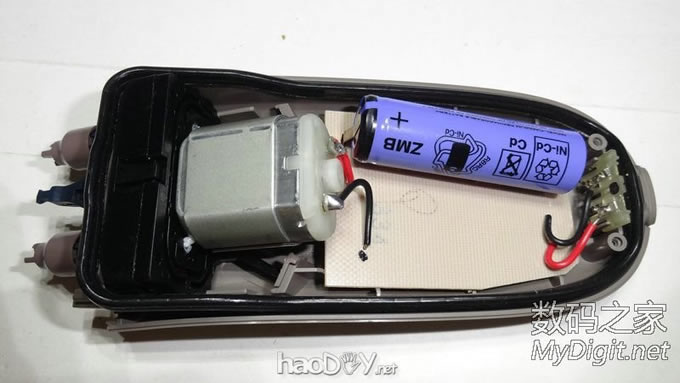

看到这,我惊呆了。。。不会就这么简单吧。。。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

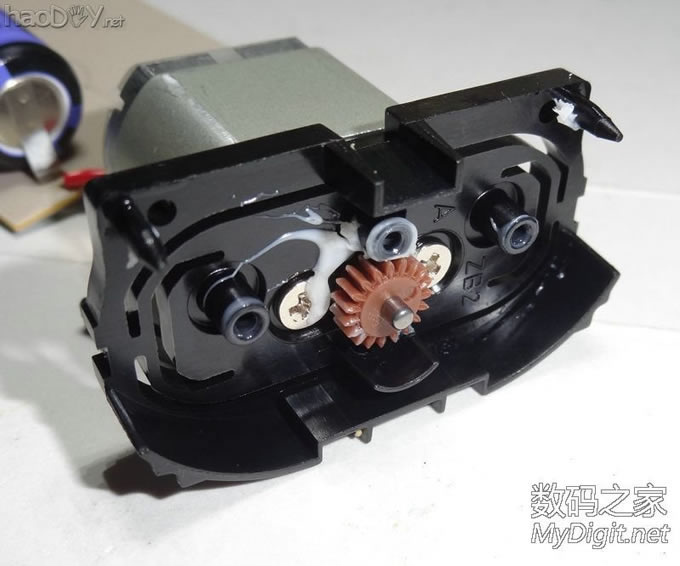

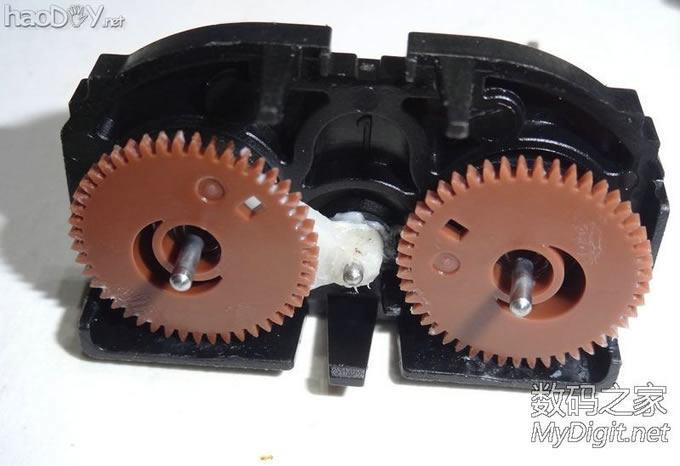

传动部分。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

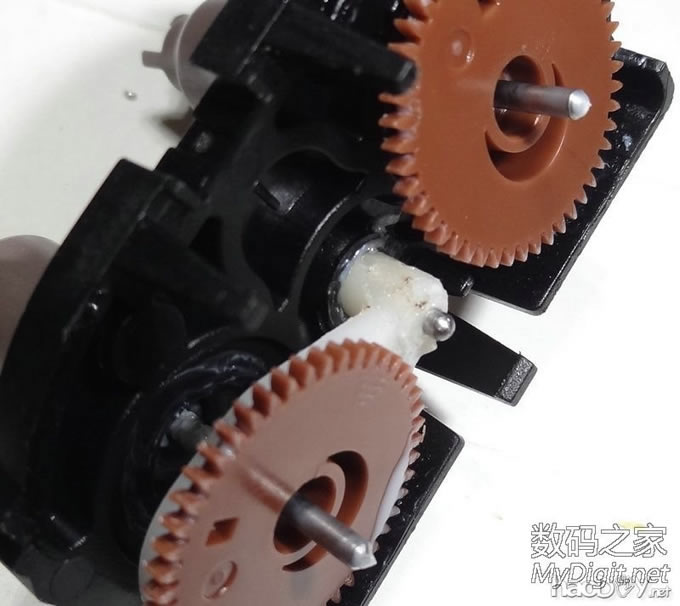

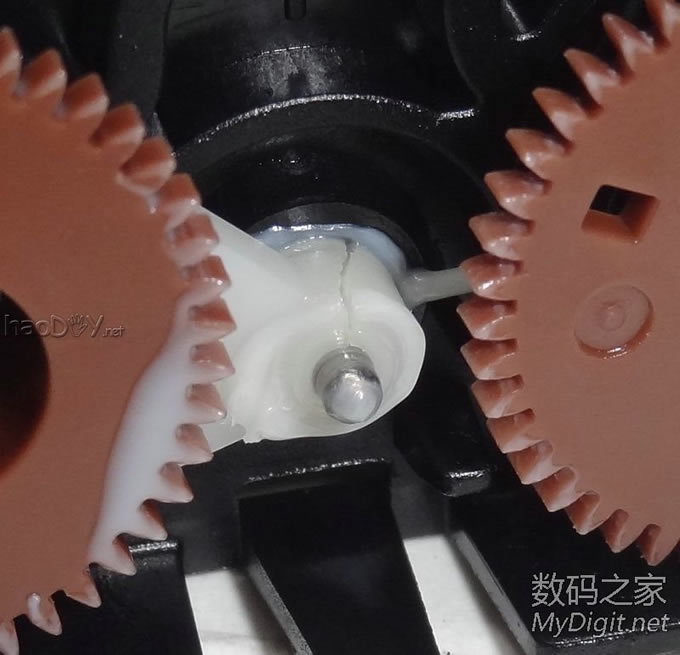

这块白色的零件裂开了。老公回忆说侧面那个刀不怎么好用。就是因为它引起的。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

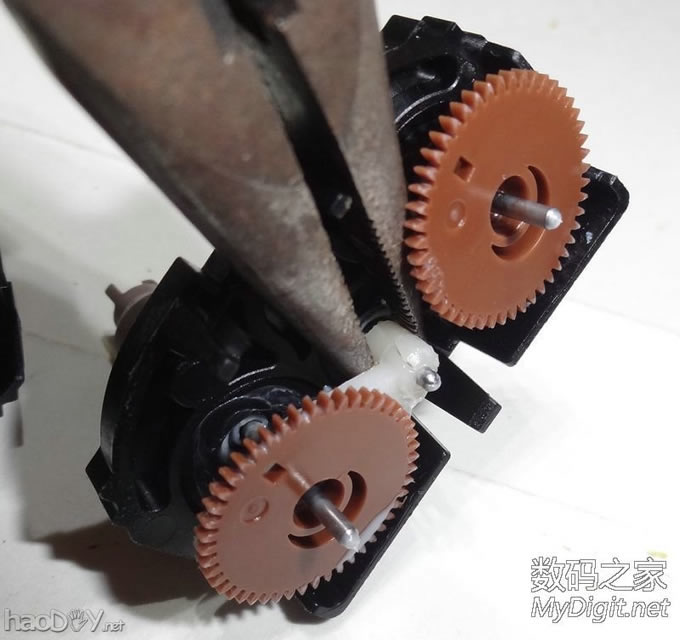

两侧的齿轮不好拆,只能这么修复了。用钳子夹紧它。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口



然后用尖头的烙铁焊接好。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

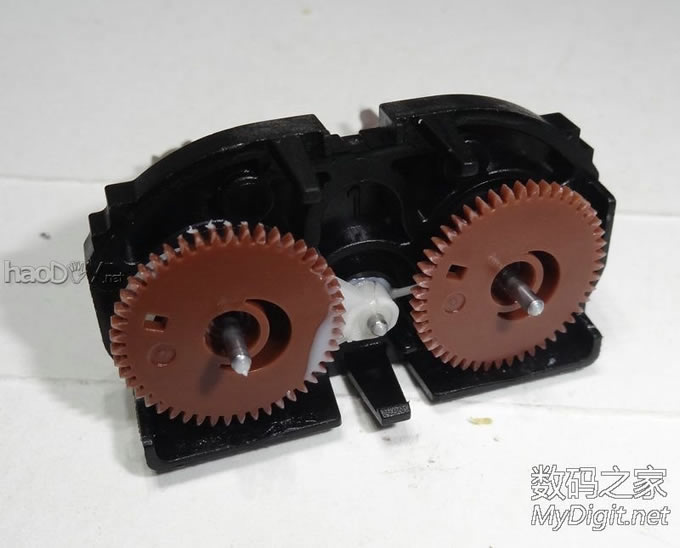

处理掉焊接产生的毛刺,少加点润滑脂就搞定了~
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口



飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

里面所有零件都拆出来了。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

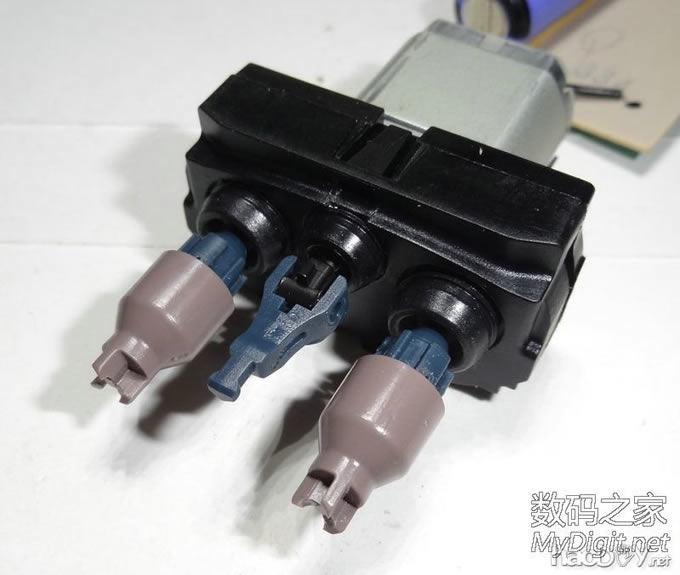

传动部分那块白色的,就是控制中间这个活动杆的。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口



飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

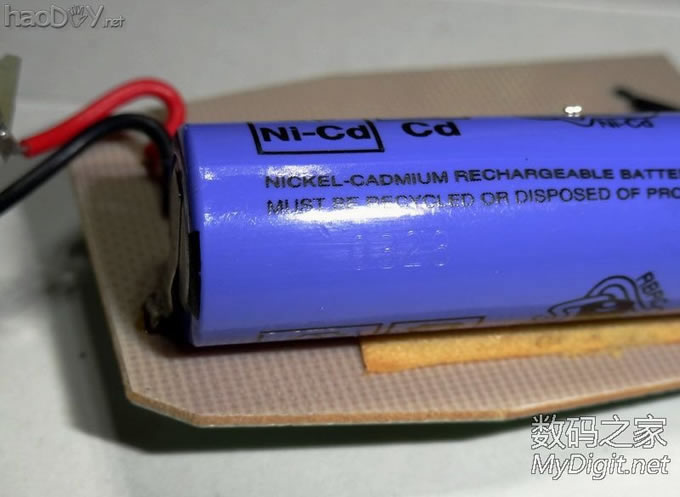

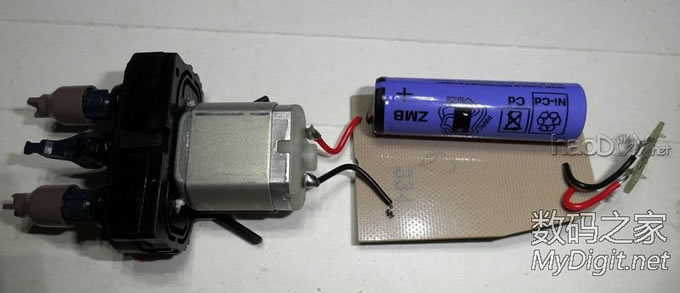

还是镍镉电池。。。不知容量啥样了。。。有用换个低自放进去。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

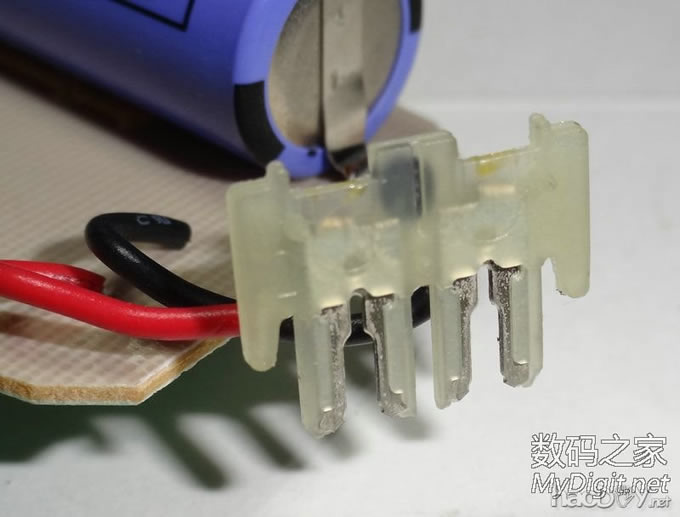

电路板和充电口连接的部分。
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口

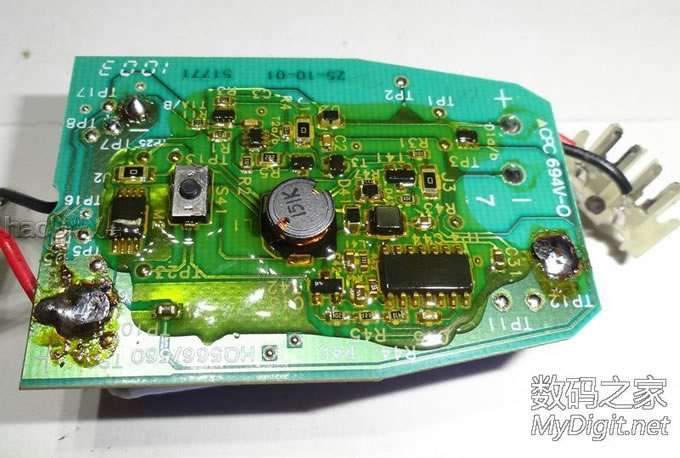

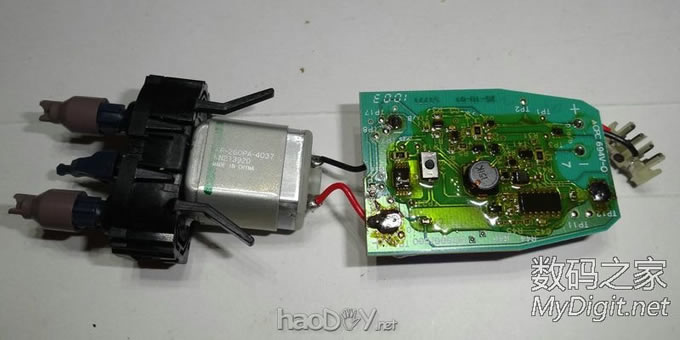

电路板翻过来,又一次惊呆。果然没那么简单啊!
飞利浦HQ560充电剃须刀拆解+小修+改造充电插口



飞利浦HQ560充电剃须刀拆解+小修+改造充电插口
