无线充电没那么遥远,其实你也可以自己做一个简单的无线输电装置

时间:2017-05-10 21:32来源:网络整理 作者:haodiy 点击:
现在无线充电的手机以及便携设备越来越多,然而,我们自己其实就可以做一个简单的无线输电装置。7 无线充电,利用的就是电磁感应现象。通过给初...

现在无线充电的手机以及便携设备越来越多,然而,我们自己其实就可以做一个简单的无线输电装置。

7

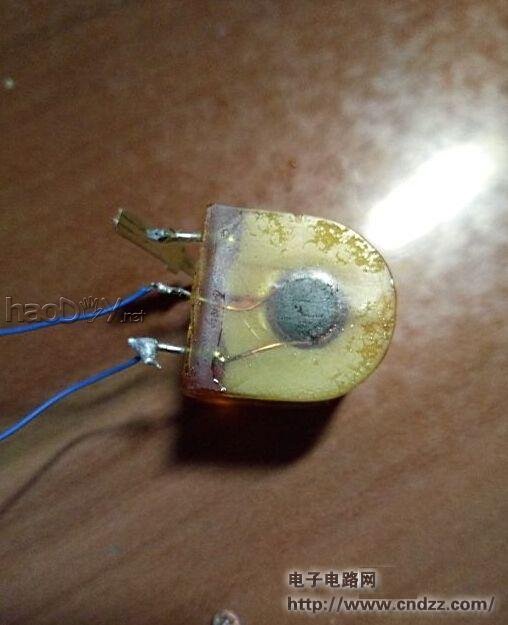

       无线充电,利用的就是电磁感应现象。通过给初级线圈一个变化的电流,或是交流电,来使磁通量发生变化,然后再将电流感应至次级线圈。这样,无线输电便实现了。(本人没有现成的线圈,所以在本文中使用的是两个煤气灶中的变压器的线圈(NE555那里连的初级,接收led那里连的次级)作为互感线圈使用。)
所需材料:
1.2个100pf的瓷片电容
2.1个2K的电阻
3.1个10K的电阻
4.NE555芯片
5.led灯

6.洞洞板







无线充电没那么遥远,其实你也可以自己做一个简单的无线输电装置





无线充电没那么遥远,其实你也可以自己做一个简单的无线输电装置


(仅供参考,全部以电路图为准!)
制作步骤:

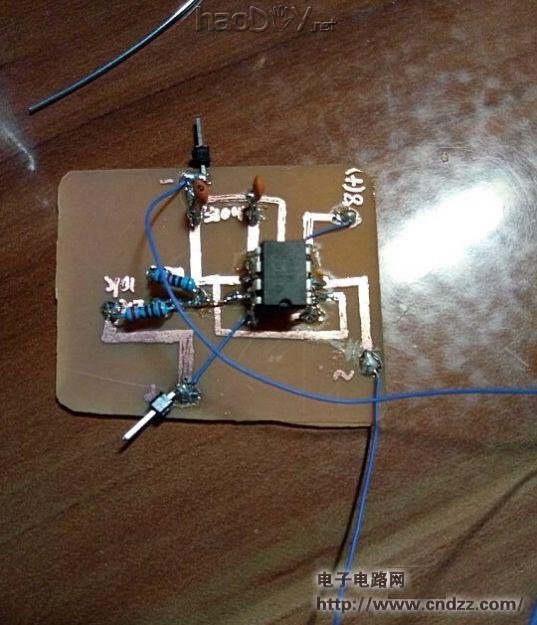

    我使用的是覆铜板所以先得把电路画好,其次就是焊接了。(全部如图所示)

    为什么不用三极管自激呢?没有那么多三极管,其次三极管自激的效率并不高。最主要的是单管自激有可能会发热严重。因此我采用了NE555时基电路芯片。
