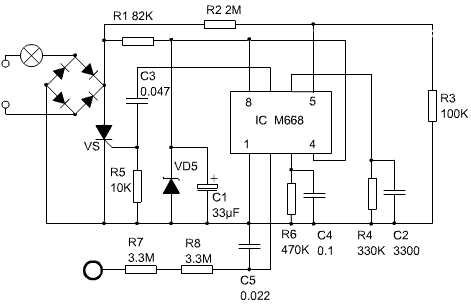

这个触摸开关可直接取代普通电灯开关。由于采用了M668集成电路，元件不多，可用普通的方盒开关或嵌入式开关改制，效果不错。电路图如下：

工作原理

四支二极管组成的整流桥、单向可控硅VS构成开关的主回路，开关的控制回路主要由集成电路M668组成。整流桥输出的220V脉动直流电经R1限流，VD5稳压，C1滤波输出约6V直流电分别送到IC的8脚和1脚间，供IC用电。人体触摸信号经M、R7和R8送入IC的触摸感应输入端SEN即2脚，IC的7脚即触发信号输出端TR就会输出一系列触发脉冲信号，经C3加到VS的门极，使VS开通灯亮。再触摸一次M。7脚就停止输出触发脉冲信号，交流电过零时，灯就灭。

R4、C2的IC内部触发脉冲振荡器的外接振荡电阻和振荡电容。IC的同步信号由R2、R3分压后经5脚输入。IC的4脚是功能选择端，现接VCC高电平，触摸功能为：触摸一次M，灯亮；再触，灯灭。如将4脚改接到vss端低电平，则为4挡调光开关，触摸一次改变一次亮度，即为：微亮－稍亮－最亮－熄灭。

元器件选择与制作

IC为M668集成电路，它是采用CMOS工艺制造而成，为双列直插式塑料封装。工作电压：3～7V，常用6V。VS用2N6565、MCR100-8等小型塑料单向晶闸管，可控制功率为100W以下的电灯或其它家用电器的关和开。整流桥用1N4004～1N4007型整流二极管四支。VD5用6V、1/2W型稳压二极管，如2CW13等。

电阻均为RTX型1/8W碳膜电阻器。C1用CD11-10V型电解电容器，C2、C3、C5用涤纶电容器，C4用独石电容器。安装不用考虑相、零线位置，直接取代普通开关。
