电磁炉中各种关键元件的作用

时间:2017-07-02 15:48来源:数码之家 作者:ynqjzzh 点击:

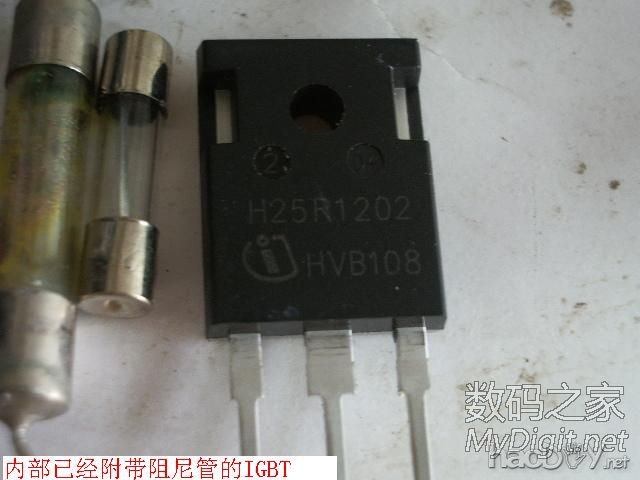

IGBT功率管 整流桥堆,功率输出控制器件IGBT 在大致相同工作电流下各品牌一般都可通用,2000W 以下一般使用额定电流在20~25A的IGBT管。IGBT管在工作过程中会发热,应加散热片进行散热。在装配过程中应均匀涂抹散热硅脂,并紧接触散热片进行安装。IGBT 是高阻
IGBT功率管
电磁炉中各种关键元件的作用
整流桥堆,功率输出控制器件IGBT 在大致相同工作电流下各品牌一般都可通用,2000W 以下一般使用额定电流在20~25A的IGBT管。IGBT管在工作过程中会发热,应加散热片进行散热。在装配过程中应均匀涂抹散热硅脂,并紧接触散热片进行安装。IGBT 是高阻抗器件,对静电特敏感整流桥,220V 电源的,2000W 内的,一般用15-25A,600V

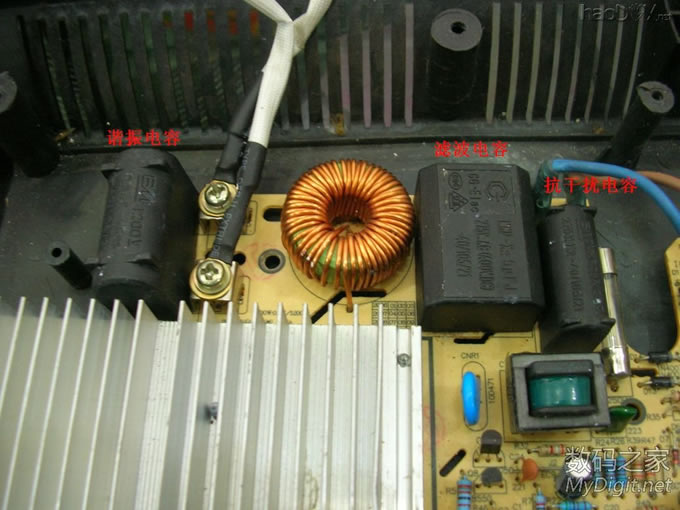

谐振电容
电磁炉中各种关键元件的作用
谐振电容是指电磁炉电控板上与线盘相并联的高压电容,电容范围为0.15~0.4Uf/1200V,此电容在工作中需承受超过1000VDC的电压,且会发热,如果耐温耐压不过关,则在工作过程中极易损坏。

平波、滤波电容电磁炉电控板上在交流进线处一般放置一2Uf/275VAC 的CBB 电容,起滤波作用,在整流桥、扼流圈后面放置4~10Uf/275VAC的CBB电容,起直流平波作用,类似水桶原理,使后级的线盘,IGBT工作电流尽量平滑。

扼流圈
电磁炉中各种关键元件的作用

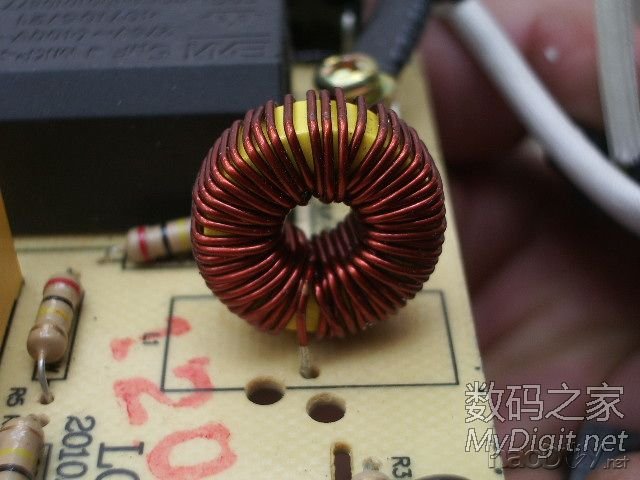

在整流桥后级,主要起两个作用,一:将外界来的干扰挡住门外,二:将IGBT、线盘工作时自产生的干扰关在门内,不让给跑出到市电上,从而影响其它电器工作。自身会发热,当线径小于
额定电流所需时,后磁芯质量太差,或破裂或磁饱和,均会使温升增加。一般耐温130~200 度。如若出现绕线匝间短路,在工作中会使短路的绕线烧黑。

电流互感器
电磁炉中各种关键元件的作用

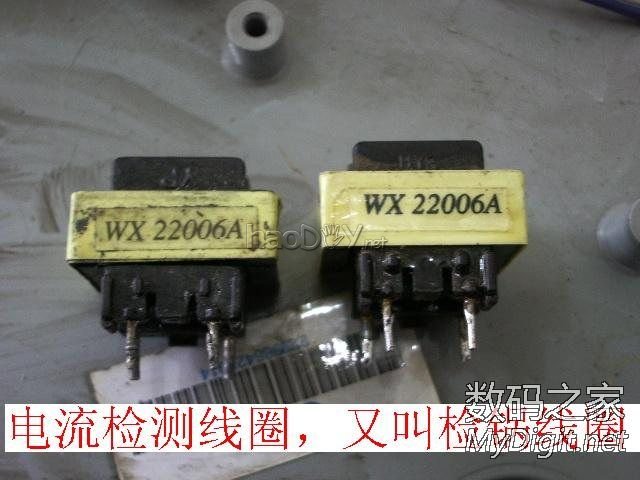

电流互感器,起电流检测的作用,用于整机的功率控制。此器件主要是次极绕线容易断线,易容易引起整机功率波动(即间歇加热)、检不到锅,功率异常等故障。

高压取样电阻
电磁炉中各种关键元件的作用

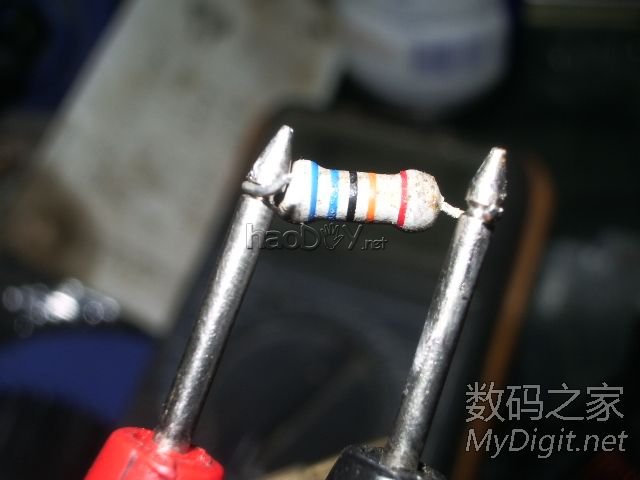

用于电压、IGBT 工作波形的检测,由于工作在高压,大电流甚至高频的工作环境中,所以售后故障率较高。是不检锅、无功率输出、误报警的主要故障原因。故障主要表现为变值、开路。

散热器
电磁炉中各种关键元件的作用

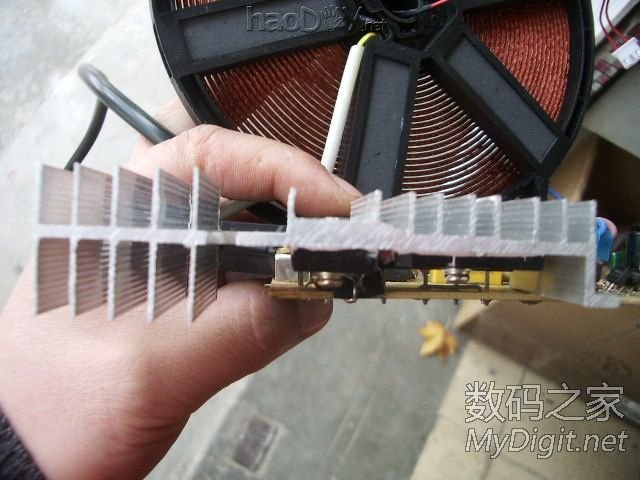

散热片用于IGBT、整流桥发热器件的降温。

高频变压器
电磁炉中各种关键元件的作用

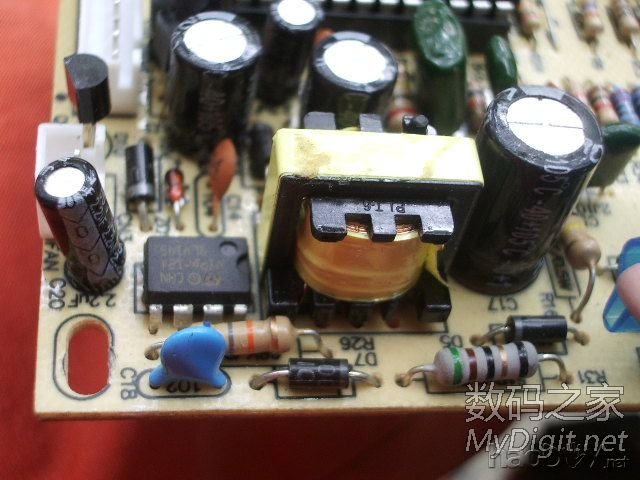

电源转换器件,如损坏,会使5V、18V等电压没有或偏差太大。

快速反应二极管
电磁炉中各种关键元件的作用

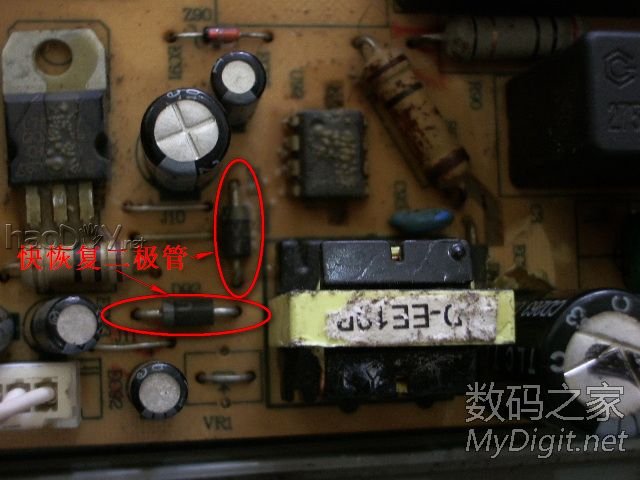

主要用于开关电源中,主要特性为工作频率高,开关导通速度快,由于有些此管与1N4007外表像,使得两种容易混料、错插件,造成故障主要有无电压输出,或工作一段时间后器件损坏
。一般反应速度越快的管,管的PN结压降越小。

主芯片(又称CPU,单片机或者MCU)
电磁炉中各种关键元件的作用

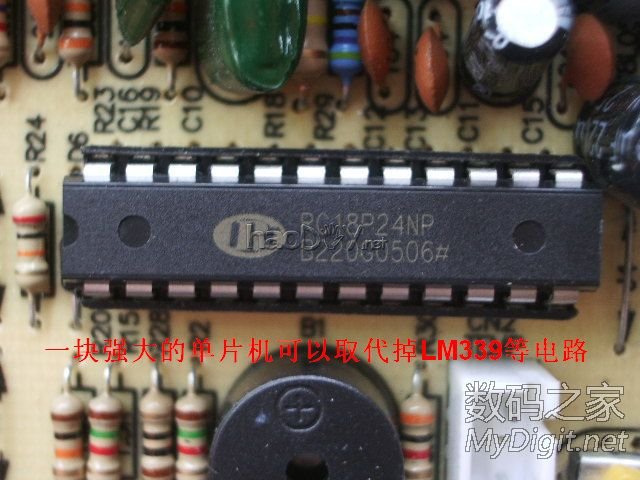

用于电磁炉功能控制,类似人的大脑功能。用于电磁炉的主要有东芝、三星、HOLTEK、义隆,现代等品牌。如损坏,主要表现在无功率输出,或锅拿走依然有功率,或乱显示,炸机等。

显示芯片74HC164
电磁炉中各种关键元件的作用

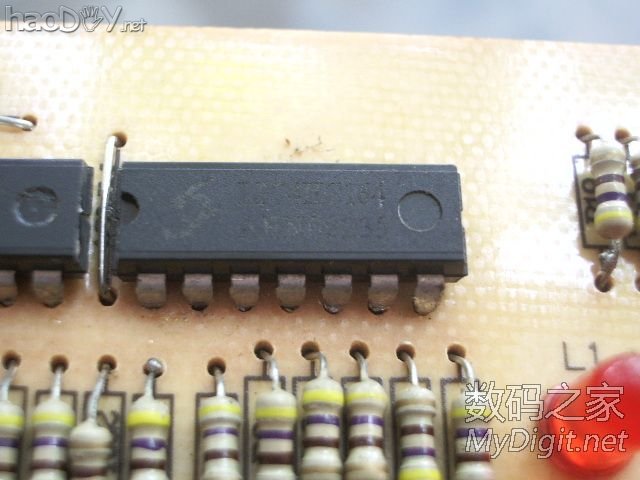

主要用于数码管类的电磁炉显示,是一移位送数寄存控制器。如若损坏,表现为乱显示、暗亮、按键操作失灵等。

18V、5V电压
18V主要用于 IGBT管的驱动、339的工作电源(现在的电磁炉里面LM339供电电压多数采用18V供电,老式的也有个别的采用12V供电)、风扇的电源。18V电源高于20V 时,会超过IGBT 管的使用电压范围,会使风扇转速加快,噪音增加,电压过低,又会使IGBT激励电压不够损坏IGBT,风扇转速也不够。5V主要用于主芯片的工作电源,比较器的电压基准。电压偏高时,会使高压保护电压偏高。
