土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

时间:2017-07-02 15:26来源:数码之家 作者:ayxhl 点击:
绝对原创!原帖整理来参赛,原帖是两个,不方便坛友学习仿制。 原帖:第一季:http://bbs.mydigit.cn/read.php?tid=382768第二季:http://bbs.mydigit.cn/read.php?tid=384215 声明:本帖是针对没有集中供暖、对燃气及煤球供暖安全不放心、非成套住宅等,并有
绝对原创!原帖整理来参赛,原帖是两个,不方便坛友学习仿制。

原帖:
第一季:http://bbs.mydigit.cn/read.php?tid=382768
第二季:http://bbs.mydigit.cn/read.php?tid=384215
声明:

本帖是针对没有集中供暖对燃气及煤球供暖安全不放心非成套住宅等,并有一定动手能力的坛友借鉴。

---------------------------- 好了!开始DIY吧!--------------------------

家有土水暖,原烧煤,双芯炉比较费煤球。发扬DIY精神,改之……
从安全方面考虑,没用电热的快改,我用的是PTC陶瓷加热管改的。PTC陶瓷加热管是水电隔离的。


新购材料:
PTC陶瓷加热管  ×2
高温硅胶管         ×5
足浴盆循环泵     × 1   (后改用暖气专用循环泵)  × 1

6变4的补芯        ×2    (后去掉之)
4分对丝              ×2    (后去掉之)

4分转天然气接口     ×2(后去掉之)
管卡                    ×n
漏电保护器         ×1
温度控制开关     ×1
开关                   ×1组(3开)

部分材料见图:

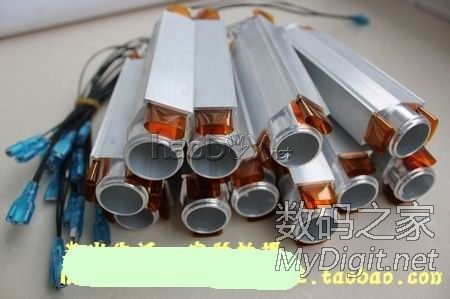

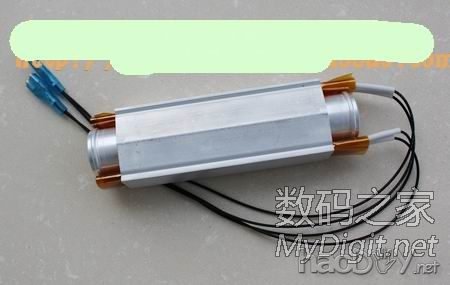

品名:足浴器用加热管
材料:铝合金 + PTC

规格:长13CM,直径2.3CM
土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原
土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

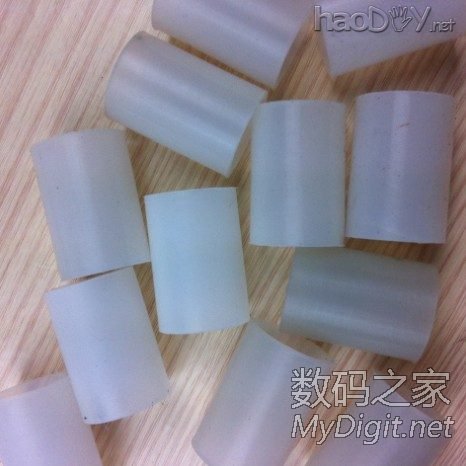

名称:直通硅胶管
材质:耐高温 硅胶

尺寸:长3.5*外径2.5cm(内径2CM)
土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

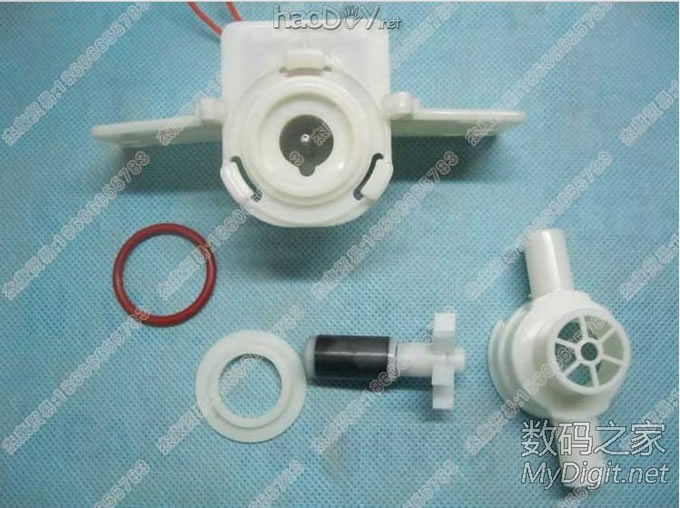

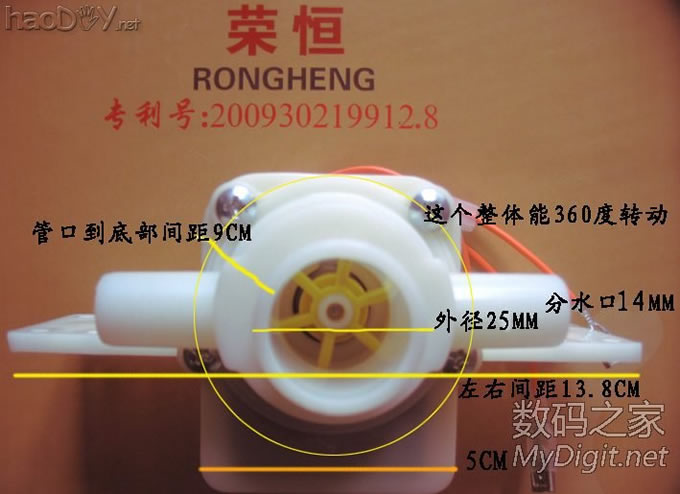

品名:足浴器 水泵
规格:大圆孔直径2.5cm、左右两个小圆孔1.4cm 左右14CM*高9CM*宽6.5CM
(后改换之各位看官可别再用这个了)

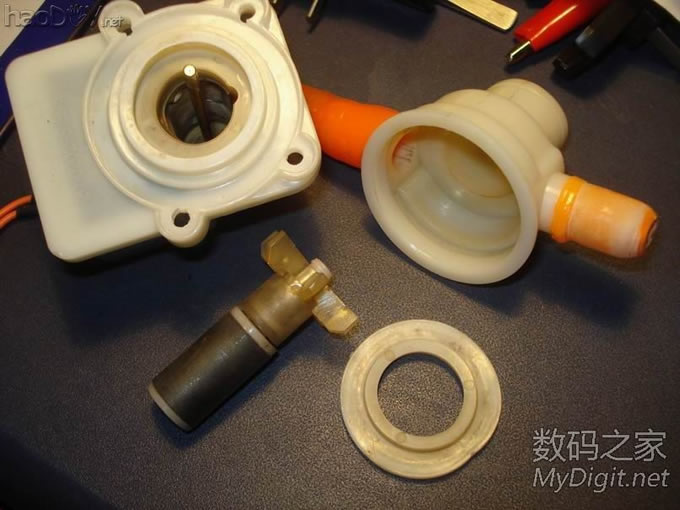

问题严重在足浴盆循环泵上,因为是塑料的,所以……

土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

原来完好的
土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

烧变形的
土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原
问题严重!!
分析:

1.循环泵塑料的,足浴盆最高50℃,PTC水温我曾用过70℃,所以,泵烧的变形了土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

2.设计失误,水温循环泵很好加在回水端

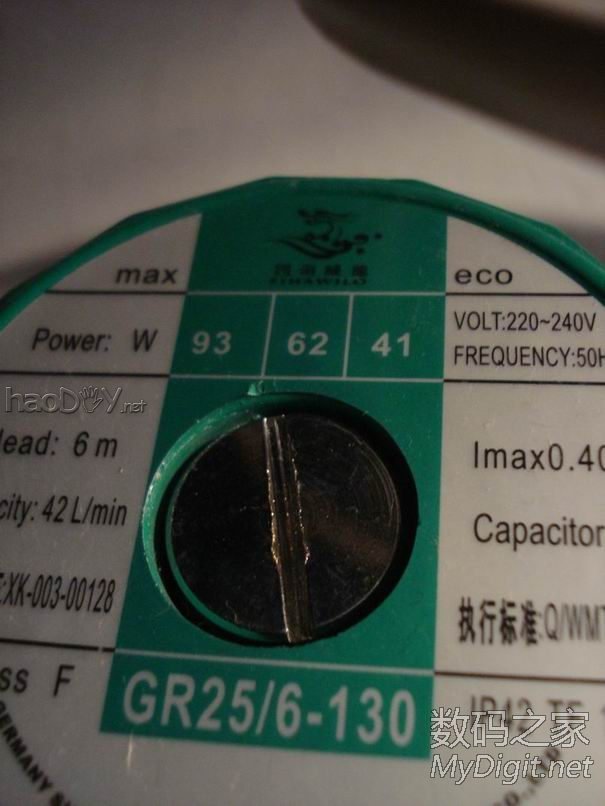

新换循环泵
93W、62W、41W 三挡
土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

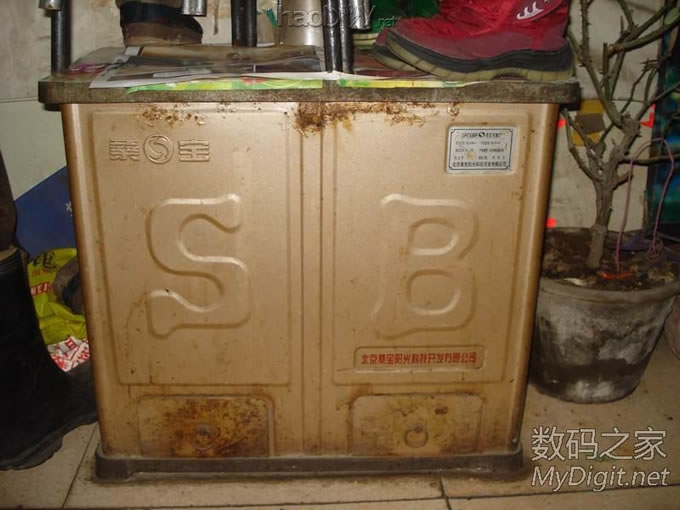

原煤球炉这是桑宝的,不是SB的,呵呵!
从此就下岗了
土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

30--110℃温度控制开关
土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

--------------------------------上改制方案---------------------------------


水温套件基本不动,将煤球炉进/出水换为本套设备即可


土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

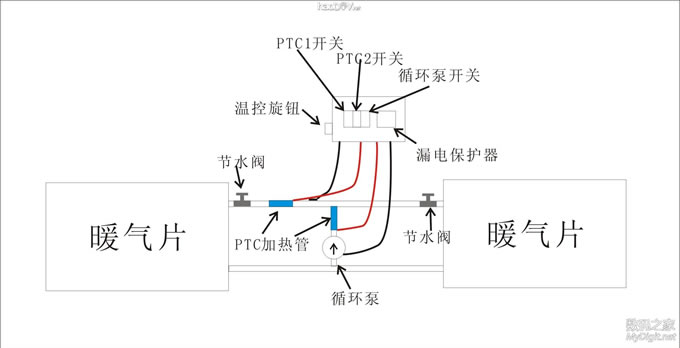

安装布局图(两个PTC加热管间是温度控制开关的探头)

两组暖气片,不用另一组时可关闭节水阀



土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

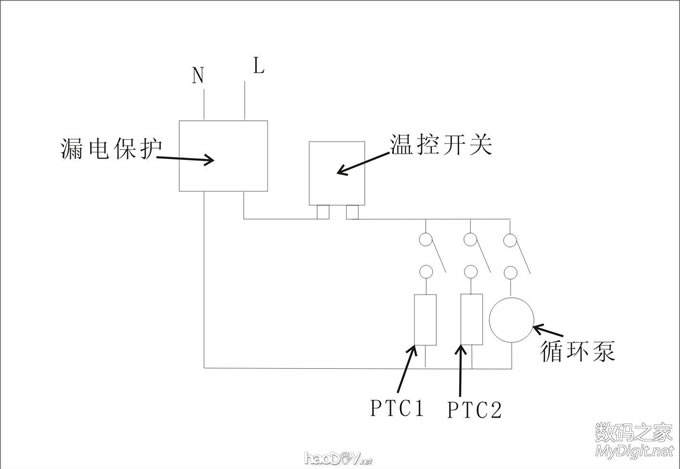

配电箱接线图



--------------------------------管件改装中---------------------------------

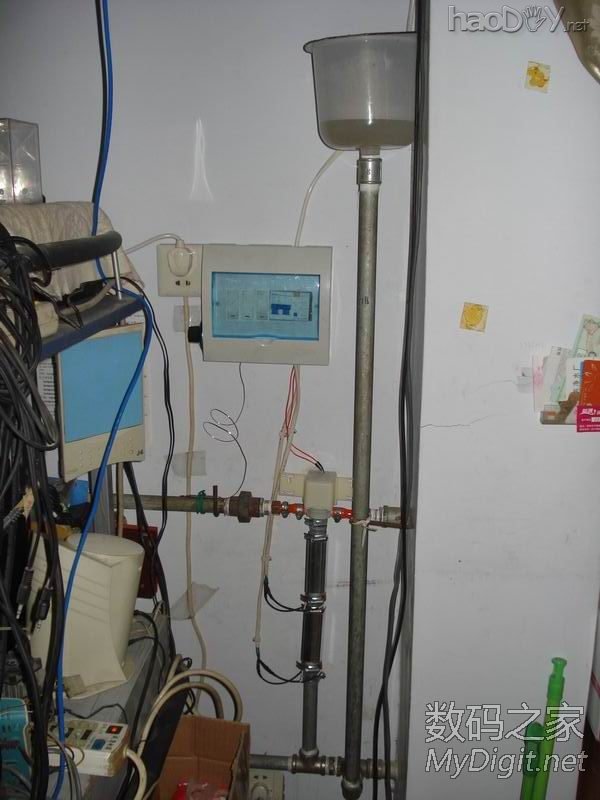

第一季方案加热部分照片
土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原
这个只是让大家看看,后来就把循环泵换金属的了

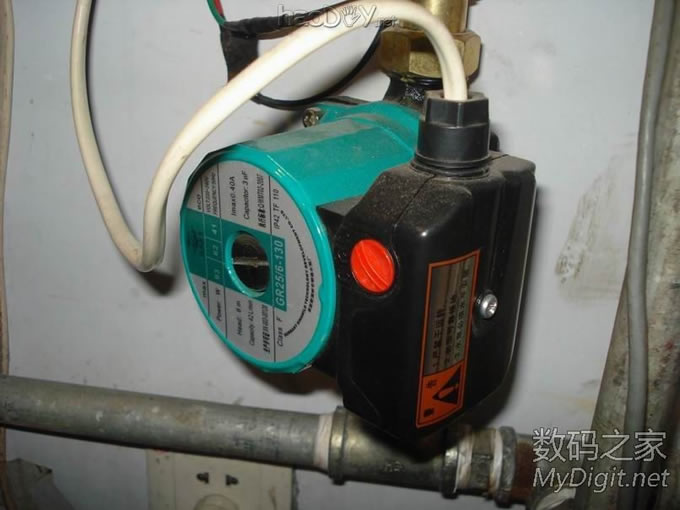

新换的循环泵土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原


土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原93W、62W、41W 三挡。我开41W,省电是次要的,主要是小功率,水循环较慢,PTC加热管内水升温相对快。

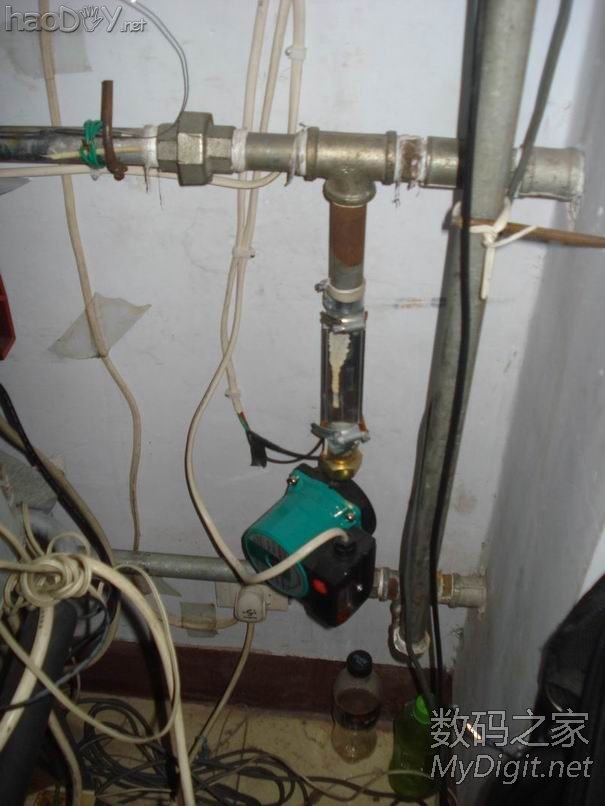

循环泵安装情况
土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

PTC与6分的管件用“耐高温 硅胶管”连接,在6分管件头缠绕生料带并用703或704胶,硅胶管外用管卡拧紧

注:6分管外径26mm,这型号硅胶管正好

土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

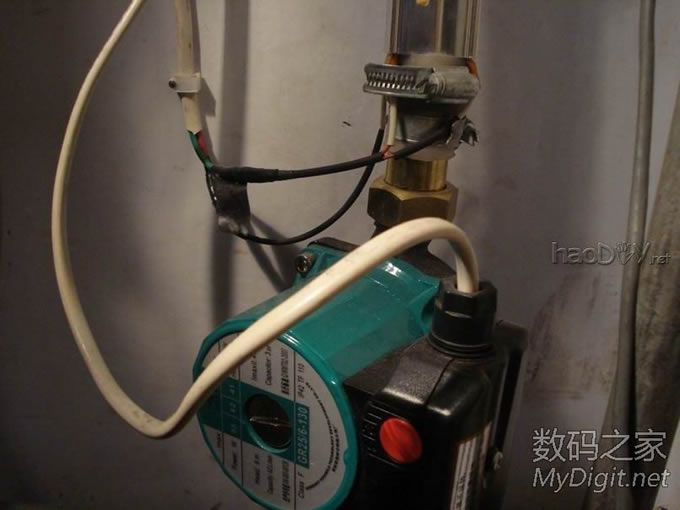

循环泵安在回水端,延长使用寿命。

上图为循环泵+1个PTC加热管

土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

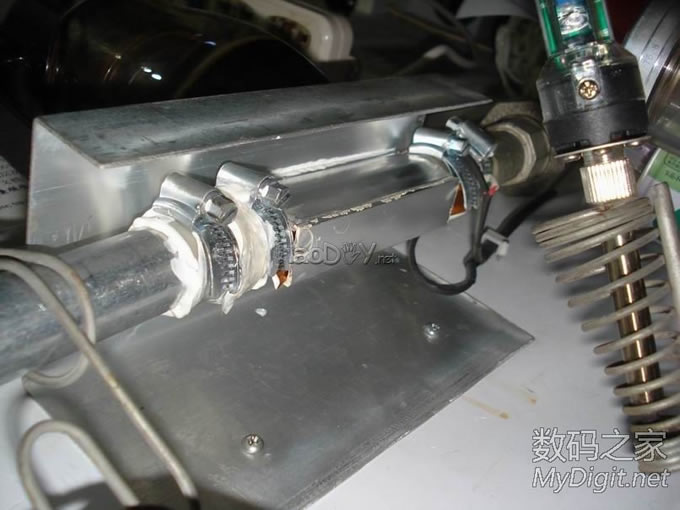

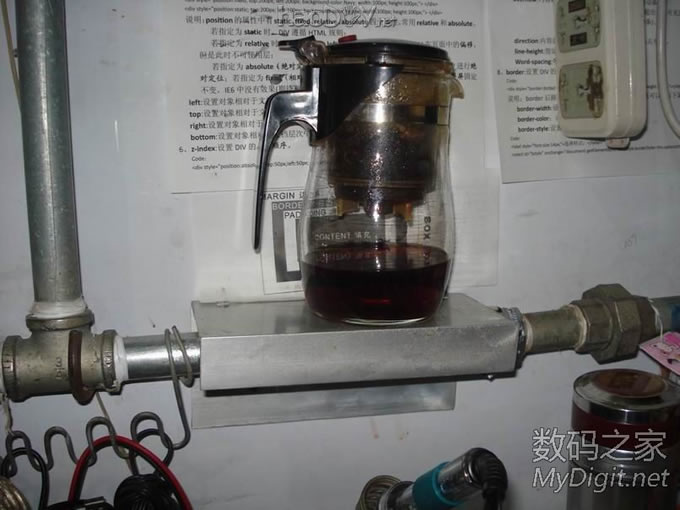

另PTC在这儿,上面加铝合金并固定墙上,成了我的茶水保温器了土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原


土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原
“茶水保温器” 下面,看到接口的703胶了吧



--------------------------------电路控制部分---------------------------------


土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

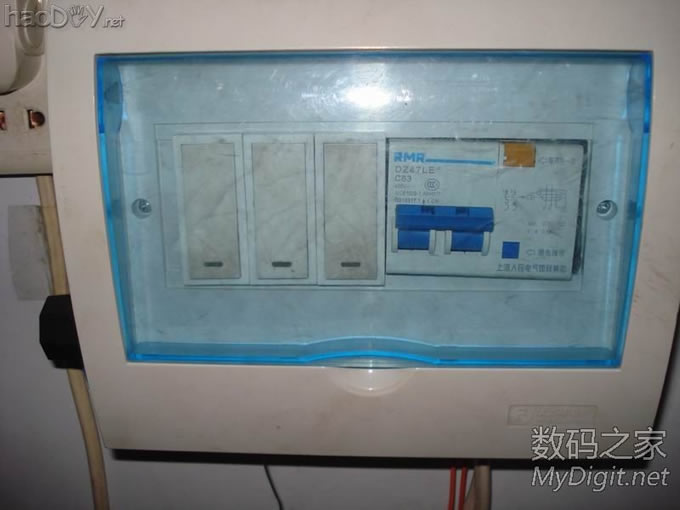

漏电保护器和加热管控制开关
左边两个分别控制两个加热管,右边一个控制循环泵,侧面有30--110℃温度控制开关

土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

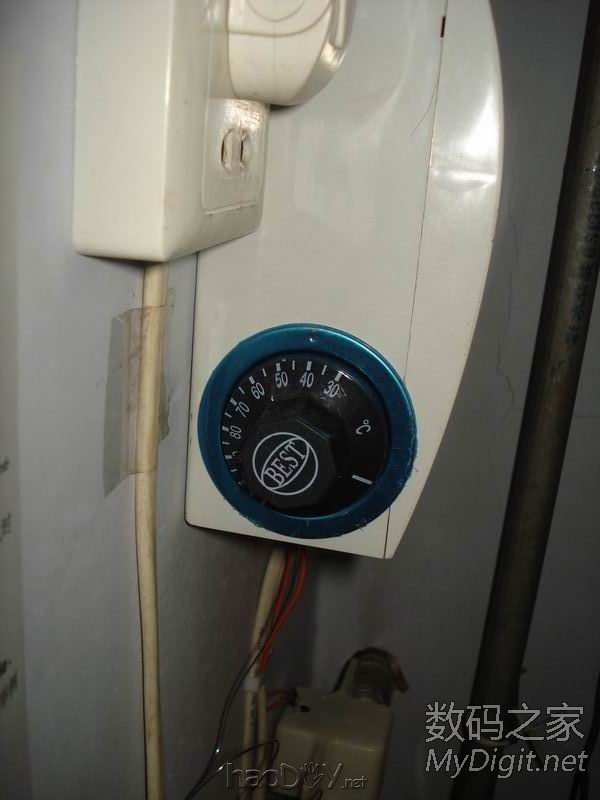

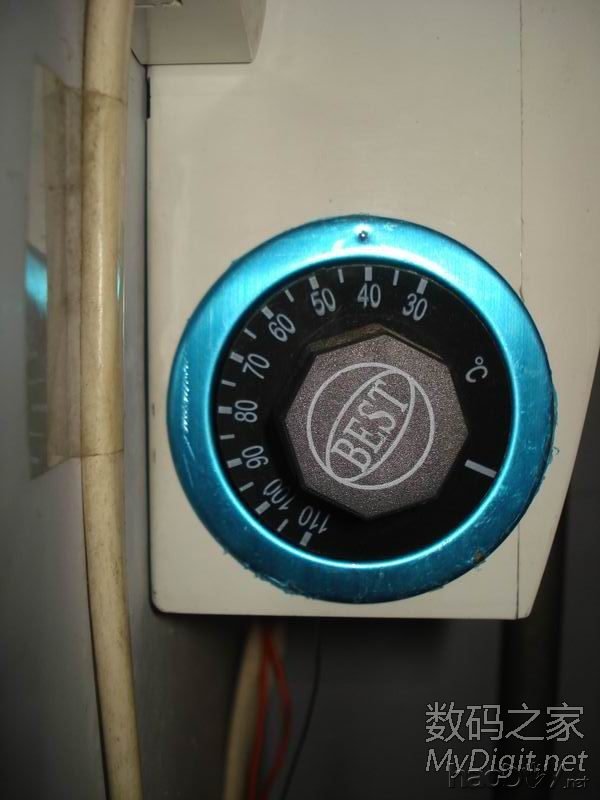

温度控制开关

土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

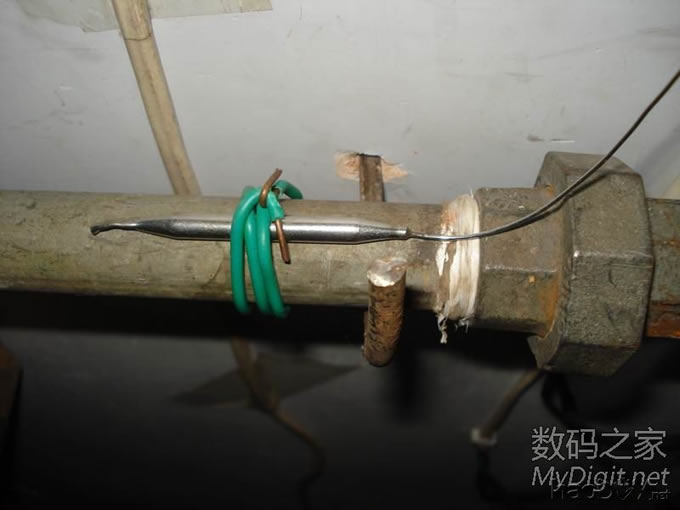

温度控制开关探头要跟管件绑紧

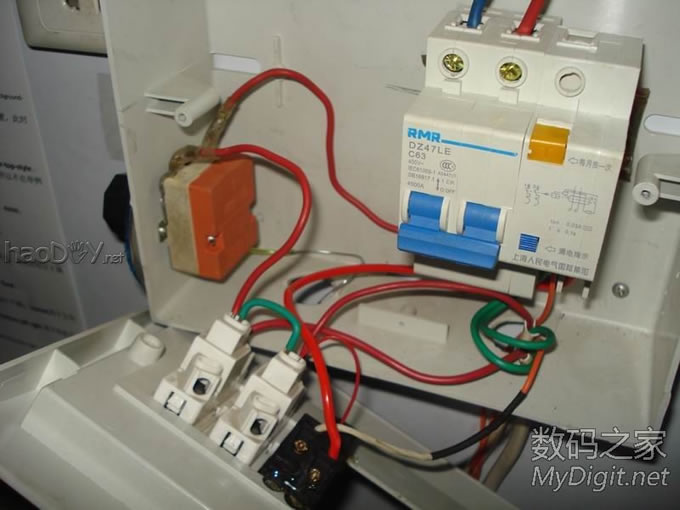

土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原内部接线情况

土水暖 + 加热管 = PTC电水暖(低碳环保)--  绝对原

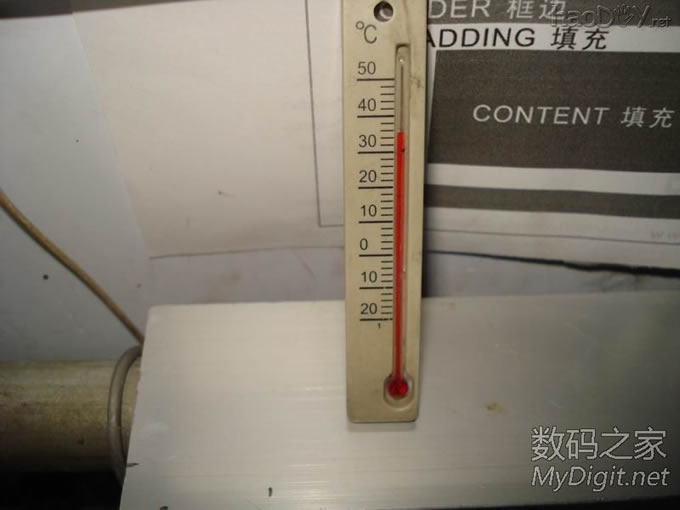

上个温度计给大家看看
