AT89C2051单片机

时间:2014-07-08 21:06来源:未知 作者:admin 点击:
英文名: AT89C205151 Microcontroller AT89C2051是一带有2K字节闪速可编程可擦除只读存储器(EEPROM)的低电压,高性能8位CMOS微型计算机。它采用ATMEL的高密非易失存储技术制造并和工业标准MCS-51指令集和引脚结构兼容。通过在单块芯片上组合通用的CPLI和
英文名:AT89C205151 Microcontroller
  AT89C2051是一带有2K字节闪速可编程可擦除只读存储器(EEPROM)的低电压,高性能8位CMOS微型计算机。它采用ATMEL的高密非易失存储技术制造并和工业标准MCS-51指令集和引脚结构兼容。通过在单块芯片上组合通用的CPLI和闪速存储器,ATMEL AT89C2051是一强劲的微型计算机,它对许多嵌入式控制应用提供一定高度灵活和成本低的解决办法。
AT89C2051提供以下标准功能 :2K字节闪速存储器,128字节RAM,15根I/O口,两个16位定时器,一个五向量两级中断结构,一个全双工串行口,一个精密模拟比较器以及两种可选 的软件节电工作方式。空闲方停止CPU工作但允许RAM、定时器/计数器、串行工作口和中断系统继续工作。掉电方式保存RAM内容但振荡器停止工作并禁止有其它部件的工作到下一个硬件复位。

AT89C2051单片机

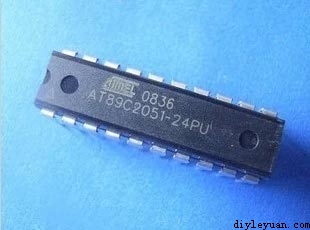

AT89C2051单片机 DIP-20封装
AT89C2051单片机
AT89C2051单片机 SOP-24封装
AT89C2051单片机
AT89C2051单片机管脚图
AT89C2051的引脚功能
  1、VCC:电源电压。
  2、GND:地。
  3、P1口:P1口是一个8位双向I/O口。口引脚P1.2~P1.7提供内部上拉电阻,P1.0和P1.1要求外部上拉电阻。P1.0和P1.1还分别作为片内精密模拟比较器的同相输入(ANI0)和反相输入(AIN1)。P1口输出缓冲器可吸收20mA电流并能直接驱动LED显示。当P1口引脚写入“1”时,其可用作输入端,当引脚P1.2~P1.7用作输入并被外部拉低时,它们将因内部的写入“1”时,其可用作输入端。当引脚P1.2~P1.7用作输入并被外部拉低时,它们将因内部的上拉电阻而流出电流。
  4、P3口:P3口的P3.0~P3.5、P3.7是带有内部上拉电阻 的七个双向I/O口引脚。P3.6用于固定输入片内比较器的输出信号并且它作为一通用I/O引脚而不可访问。P3口缓冲器可吸收20mA电流。当P3口写入“1”时,它们被内部上拉电阻拉高并可用作输入端。用作输入时,被外部拉低的P3口脚将用上拉电阻而流出电流。
P3口还用于实现AT89C2051的各种第二功能,如下表所列:
引脚口
功 能
P3.0
RXD串行输入端口
P3.1
TXD串行输出端口
P3.2
INT0 外中断0
P3.3
INT1 外中断1
P3.4
T0定时器0外部输入
P3.5
T1定时器1外部输入
P3口还接收一些用于闪速存储器编程和程序校验的控制信号。
  5、RST:复位输入。RST一旦变成高电平所有的I/O引脚就复位到“1”。当振荡器正在运行时,持续给出RST引脚两个机器周期的高电平便可完成复位。每一个机器周期需12个振荡器或时钟周期。
  6、XTAL1:作为振荡器反相器的输入和内部时钟发生器的输入。
  7、XTAL2:作为振荡器反相放大器的输出。

AT89C2051的主要特性
  1、和MCS-51产品兼容;
  2、2KB可重编程FLASH存储器(10000次);
  3、2.7-6V电压范围;
  4、全静态工作:0Hz-24MHz;
  5、2级程序存储器保密锁定;
  6、128*8位内部RAM;
  7、15条可编程I/O线;
  8、两个16位定时器/计数器;
  9、6个中断源;
  10、可编程串行通道;
  11、高精度电压比较器(P1.0,P1.1,P3.6);
  12、直接驱动LED的输出端口。
