SONY DCR-SR200E硬盘摄像机机身加装USB接口(2)

时间:2017-05-27 21:12来源:数码之家 作者:admin 点击: 次
反复和外壳开口对比，以修整合适的开口 然后组装回去 先连接电脑试试 可以看到文件了 照片没有问题 播放一段录像也可以 安装上外壳 之前已经对开口修整了 盖上护盖没有什么异样 相关部分的原理图 USB引脚的定义 补
SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

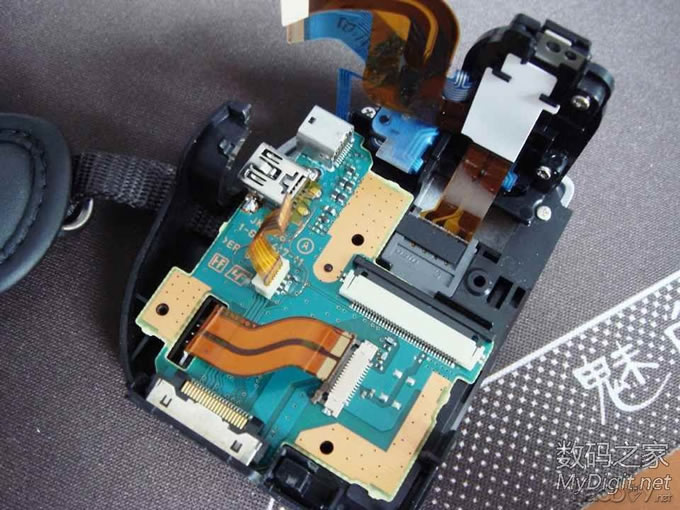

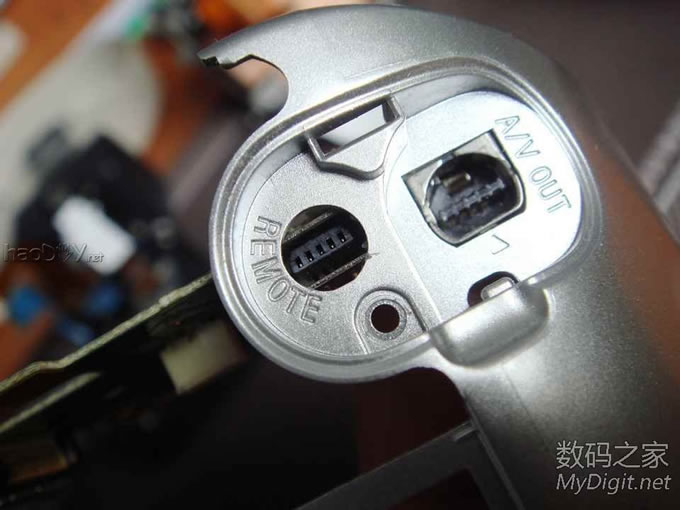

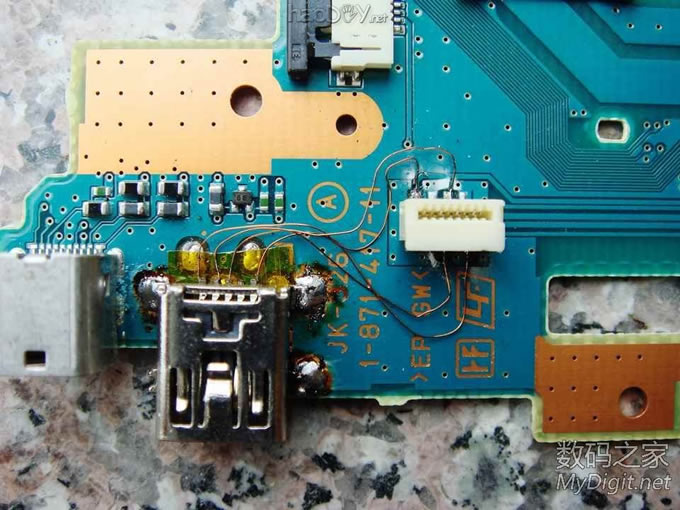

        反复和外壳开口对比，以修整合适的开口
SONY DCR-SR200E硬盘摄像机机身加装USB接口

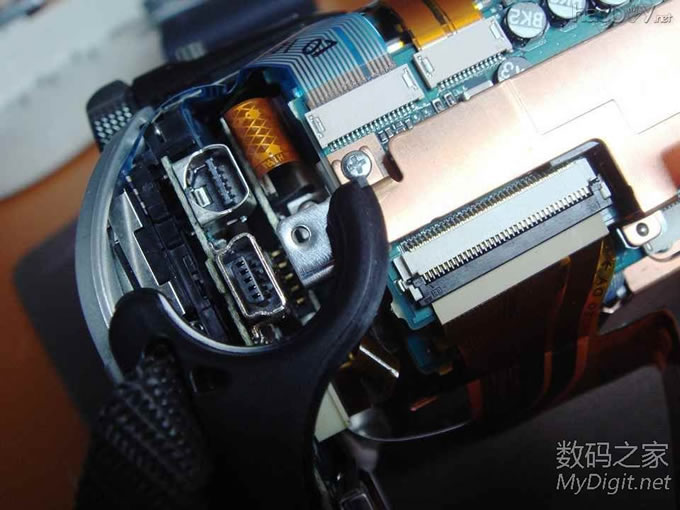

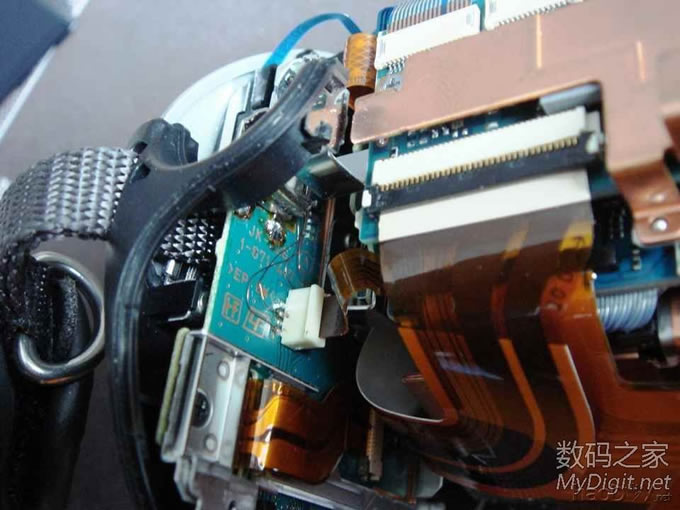

             然后组装回去
SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

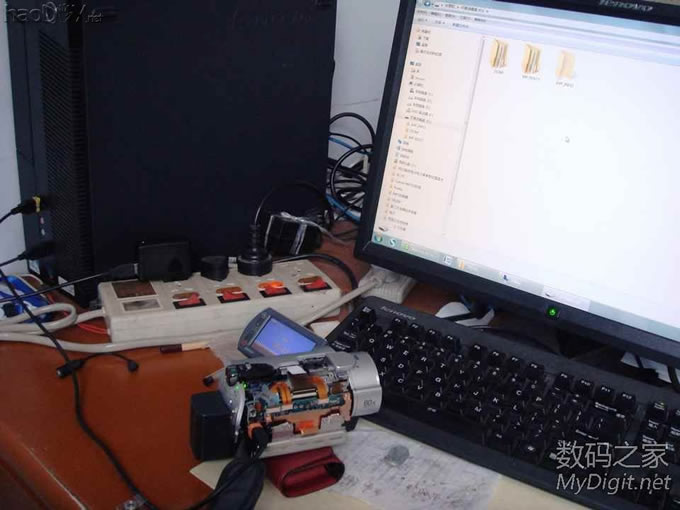

           先连接电脑试试
SONY DCR-SR200E硬盘摄像机机身加装USB接口

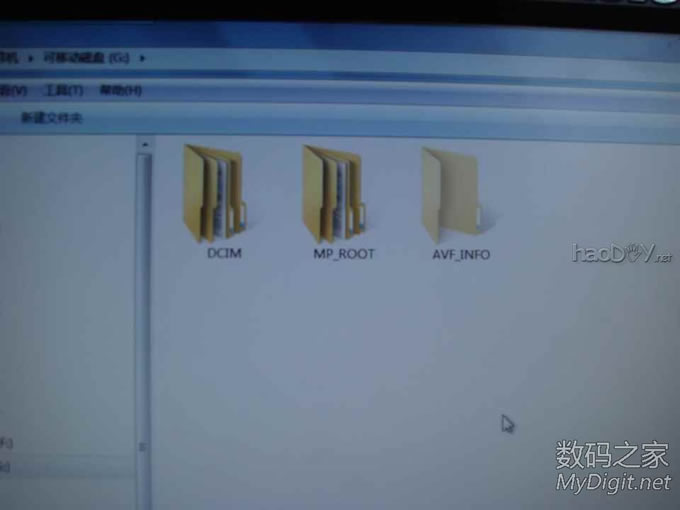

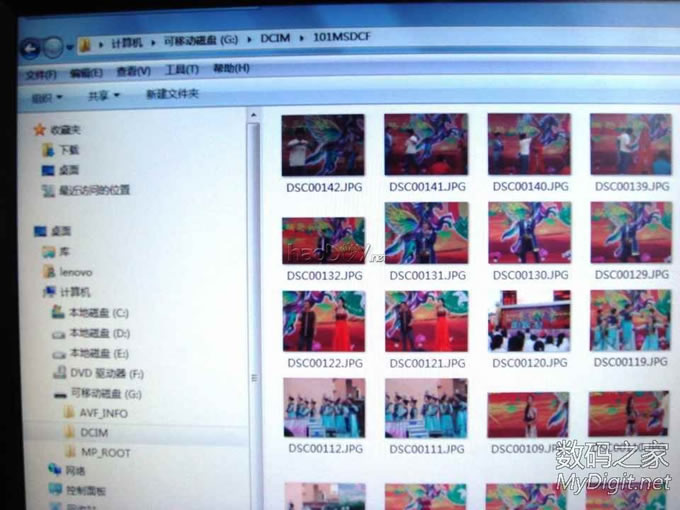

           可以看到文件了
SONY DCR-SR200E硬盘摄像机机身加装USB接口

               照片没有问题
SONY DCR-SR200E硬盘摄像机机身加装USB接口

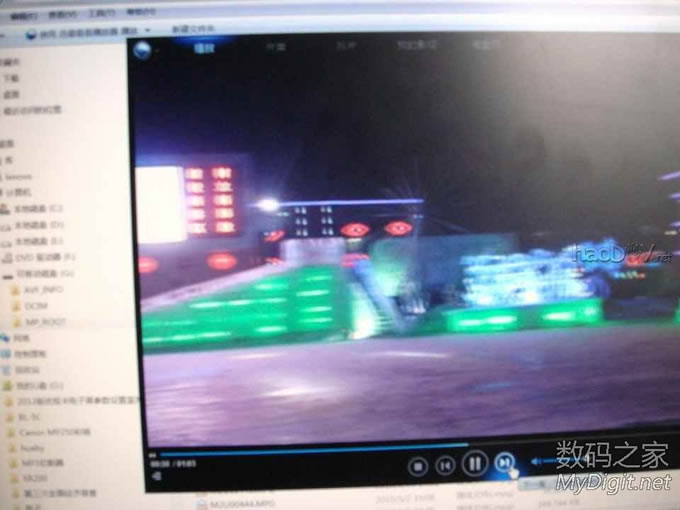

            播放一段录像也可以
SONY DCR-SR200E硬盘摄像机机身加装USB接口

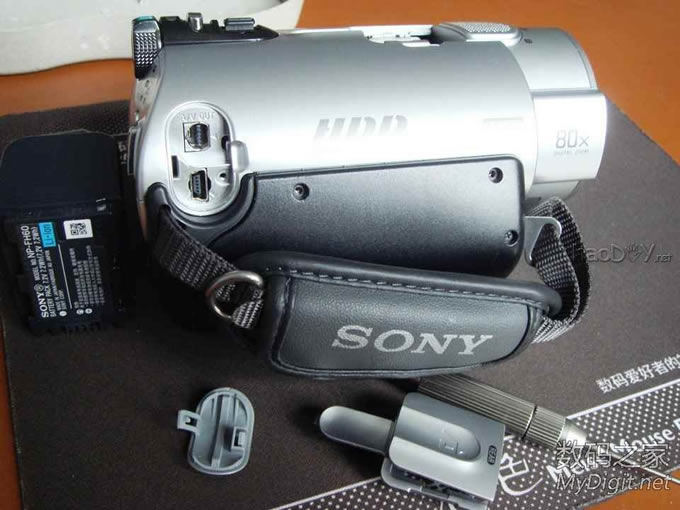

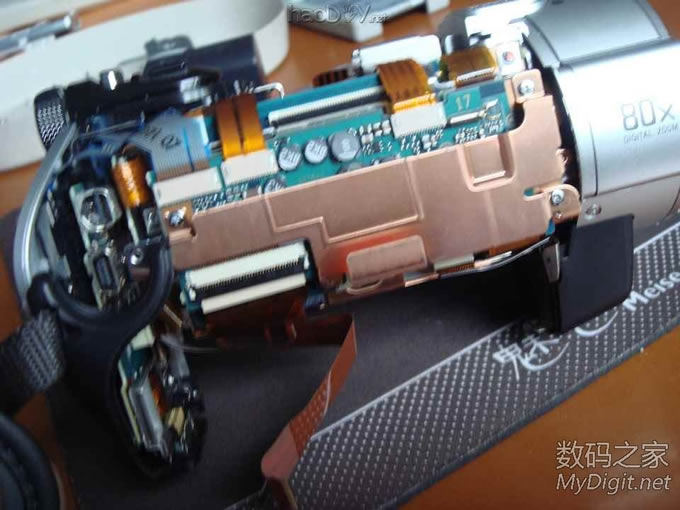

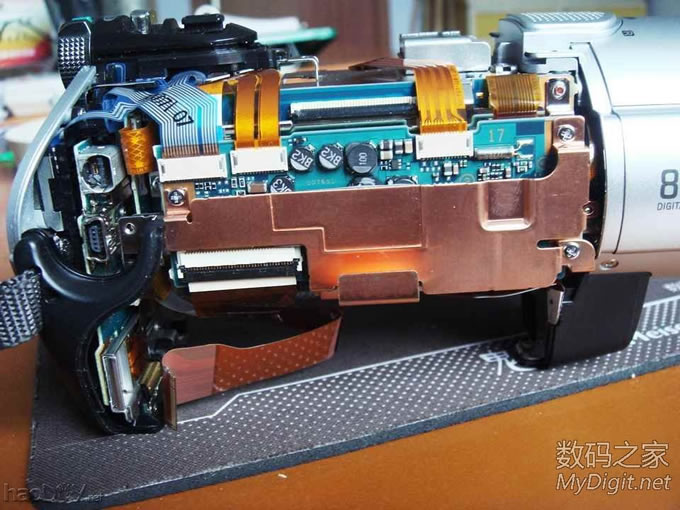

              安装上外壳
SONY DCR-SR200E硬盘摄像机机身加装USB接口

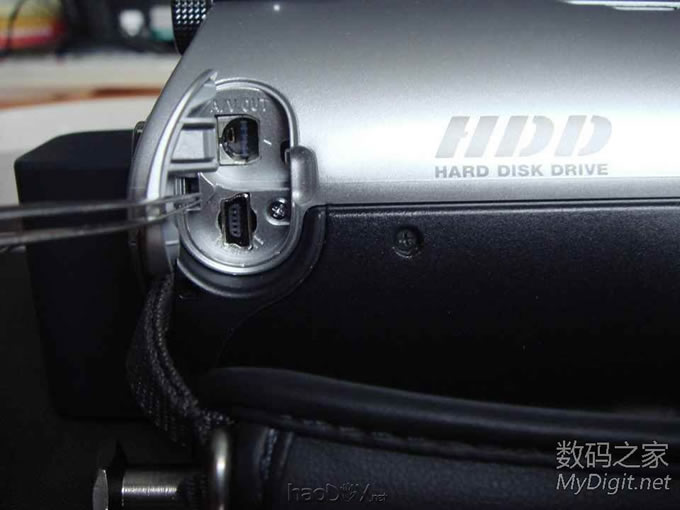

           之前已经对开口修整了
SONY DCR-SR200E硬盘摄像机机身加装USB接口

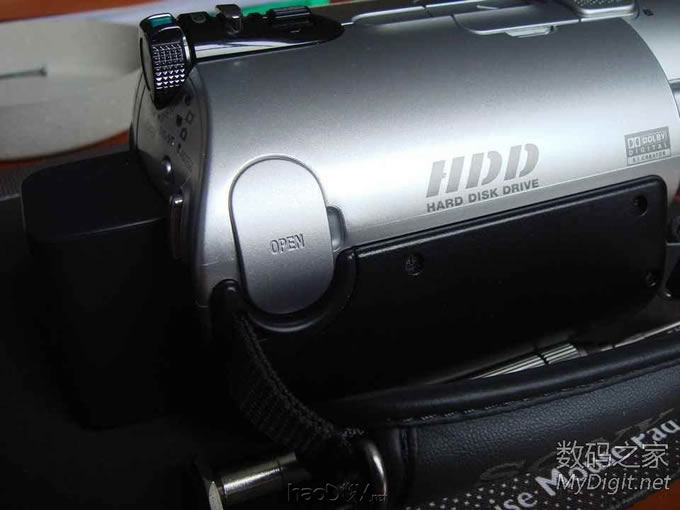

            盖上护盖没有什么异样
SONY DCR-SR200E硬盘摄像机机身加装USB接口

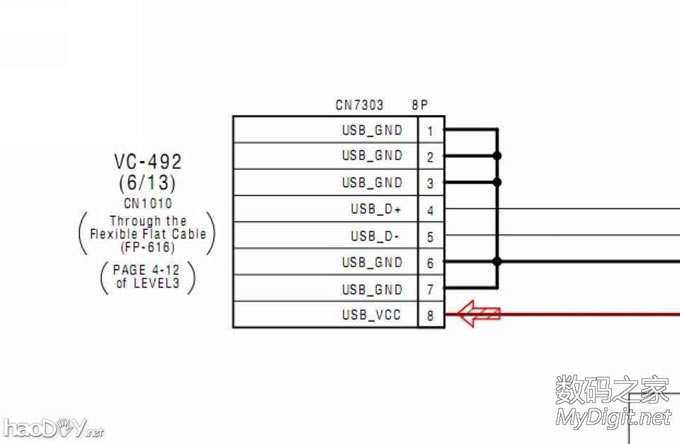

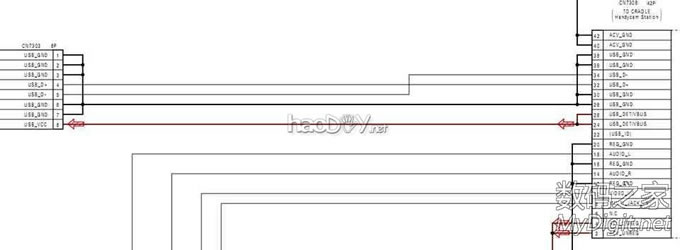

           相关部分的原理图
SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

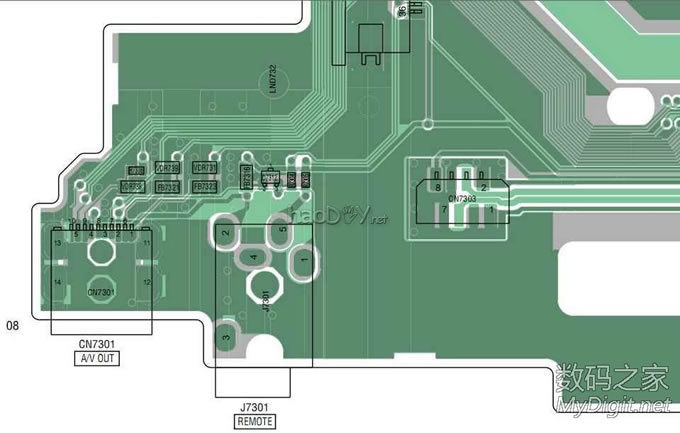

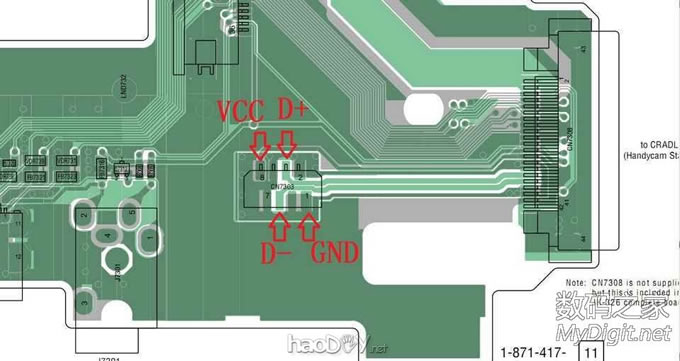

          USB引脚的定义


SONY DCR-SR200E硬盘摄像机机身加装USB接口

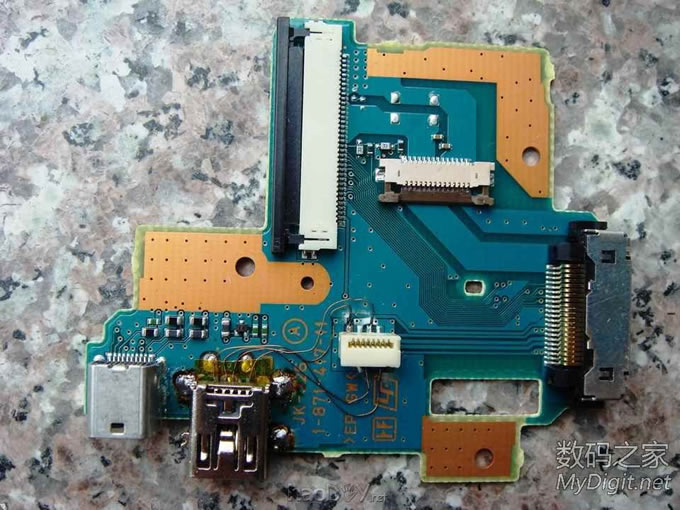

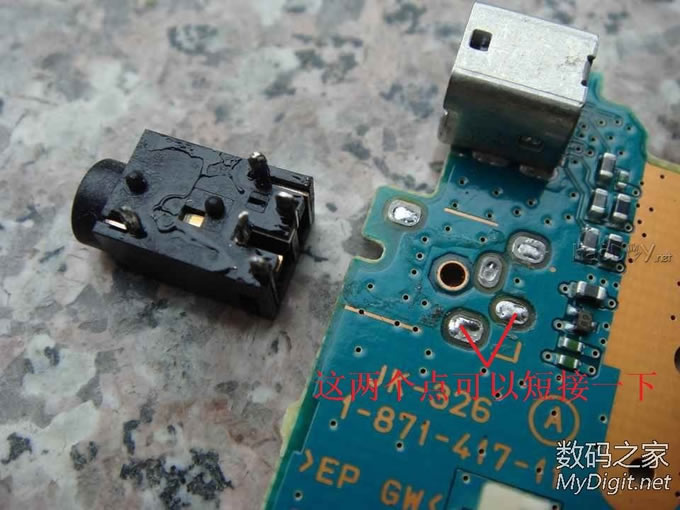

补充：板上1和5这两个点可以短接，因为在焊下的座子内是短接的。不短接也没有发现异常影响。
SONY DCR-SR200E硬盘摄像机机身加装USB接口
