diy单管电视天线放大器(2)

时间:2013-01-01 22:18来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

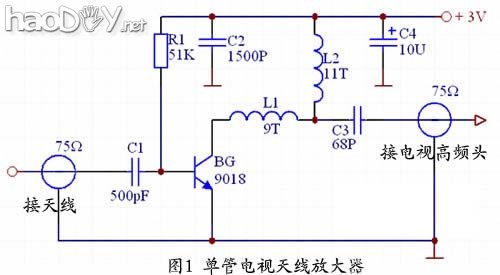

下图所示的单管电视天线放大器所用元件少、本钱低、建造简朴、无需调解、机能指标高,尤其得当于无线电喜爱者业余建造。



diy单管电视天线放大器(2)



































道理及建造:

天线收到的电视信号经电容器C1耦合到晶体管BG的基极,再经集电极谐振回路输出。该放大器的频带宽度为46—240MHz,功率增益尺Kp>16dB,放大器的噪声小,对10一38MHz有很强的克制手段。放大器的事变电压为3V +-0.5V,耗电电流仅为3mA阁下,以是可回收两节5号电池供电。晶体管BG可选用选用9018、3DG80B、3DG84B等超高频管,电容C1-C3回收瓷片电容器.C4回收泄电小的电解电容器,线圈L1和L2回收线径为0.35mm的漆包线,在直径为3.5mm的圆棒上绕制脱胎而成。L1平绕9圈,L2平绕 11圈。整个电路装在一个屏障盒内.输入输出线均用75Ω电缆线。
