很多伴侣想用尽也许小的天线来吸取大功率的直播卫星电视，加上有些用户因为受到安装空间的限定，也想选用小天线来收看。怎奈许多处所能买到的最小Ku天线 也有0.45m，于是本身下手来建造小天线的高潮开始在烧友中掀起。这种小天线每每用炒菜锅盖来建造，可能用钢板、铝板来仿造小天线的外形敲制。提及用锅 盖来建造天线的烧友真有许多，这种做法也一度在网上蔚为风行，成为热门。廉价天线土洋团结，平分秋色，但建造优异与适用的并不多见。用锅盖或金属板材敲制 天线的首要目标并不在于为了省钱，而是看看可否将天线降到最小口径，挑衅极限，从建造中进步对天线曲面、天线巨细、焦距、天线服从等常识的熟悉，并且建造 进程的自己也是一种爱好。

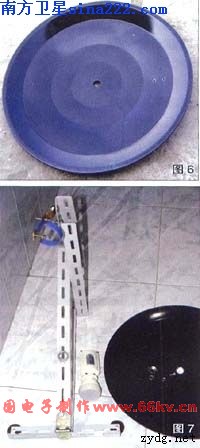

笔者汇集了近20种差异的锅盖，也本身下手用铝板建造了几个小天线，最大的直径为60ｃｍ，最小的为２９ｃｍ，多半是搪瓷的炒菜锅盖，其余是铝锅盖。在对 浩瀚锅盖的试验中，我们得出了几点领会，并选出几款适用的天线与各人交换，也可供列位同亏得建造时参考。几种锅盖与廉价的天线拜见图1 - 图8。 图1的搪瓷锅盖直径为296mm，锅盖上只有1道增强圈，其曲面很滑腻，锅盖的深度为26mm，较量平展，用此锅盖来吸取138与146的一锅双星时，效 率很高，痛惜此刻市场上很不轻易买到；图2的天线是廉价的，直径为300mm，天线的曲面参考了台湾中卫的350mm偏馈天线，取其横向的曲面，选用1 - 2mm的铝板，廉价模具举办敲打制成，其访问服从比图1的锅盖还要好，其弱点是要建造模具，手工敲打，费时艰辛；图3的铝锅盖直径为320mm；图4是用 1 - 2mm的铝板，在廉价模具长举办敲打制成，其直径为320mm，服从虽然比图2要好些，这与天线有用吸取面积加大有关，其弱点同图2；图5是将直径为 320mm的铝锅盖或搪瓷锅盖剪成为直径230mm的微型锅盖，意在挑衅天线最小口径的极限；图6为直径380mm的搪瓷锅盖；图7为直径324mm的搪 瓷锅盖，这种锅盖很轻易买到，且服从仅次于图1的锅盖，服从也不错；图8为直径600mm的铝锅盖，口径较大，但服从只能到达中卫0.45m天线的程度， 且原料微弱，轻易变形，不宜行使。 锅盖的选择 小锅盖首要是用来吸取大功率Ku波段的节目，因为是当偏馈 天线行使，其焦距不在锅的中心，以是要求锅面的曲面较量平展，如曲面过深，其服从必然很低，如0．6m的偏馈天线，其锅面深度只有6．5cm阁下。入口的 0.6m天线的曲面更平展，锅面深度在5.5 - 6cm阁下。凡是的锅盖均有3 - 6个圈，用来增强锅盖的强度，圈的太过曲面越平越好，若有明明台阶的圈，不宜选用，由于这样会使信号无法所有反射到高频头的 馈源盘上。其它要留意的是锅面要平整光洁，用料丰富。至于锅面的巨细，提议在28-35cm之间，锅面大其服从必定会好些，但大了也失去廉价的意义，并且 若曲面差池，其服从会揠苗助长。在试验中，1个直径为45cm的铝锅盖，其服从还不如35cm的搪瓷锅盖，就曲直面近似度不高的缘故起因，本文保举选用图1、 5、7这三种锅盖及图2廉价的天线，前者省事，买来就能用，后者费时费工，但天线的服从不错。 关于LNB与天线的焦距 凡是环境下，正馈天线回收的计较公式是天线半径的平方除以４倍天线的中心点到锅面的深度，如以常用的1.5m天线为例，其半径为75cm，锅面的深度为25cm，求焦距A，半径Y=75，天线深度H为25，代入公式A=752÷（4×25）=56．25（cm），因为各厂家天线的计划不必然沟通，出产工艺也不完全一样，故该焦距仅仅是近似值。 笔者没有找到用“锅盖天线”吸取Ku节目时的焦距计较公式，故只能耐性逐步探求天线的最佳焦距，这个进程是较量费时的。并且在此时代我们还发明，差异锅盖的焦距调好后，吸取统一卫星时的“仰角”也不沟通。 探求焦距有个快捷要领，就是在已经调试好的偏馈天线上，将锅面拆下，手持锅盖，放在原天线面的位置上，上下前后移动，探求最佳的焦距与仰角，丈量记录下来。按照这些数据再建造支架，就可将锅盖牢靠在支架上，回收此法免除盲目探求之苦，节减了不少时刻。 安装要领 回收锅盖作天线，相宜倒装较量好，因其仰角高，借天不借地，占用空间小，轻易牢靠，从而进步了天线的不变度。 支架的原料选择与建造 支架建造时，可按照差异摆放位置及选材利便来思量，下面先容几种建造要领及相干尺寸数据： 1、用货架角钢来建造天线的支架 回收此原料的特点是选购利便，此角钢满是条形孔，只需用螺丝毗连，使调试很是利便，且加工轻易。尺寸定好后，市肆可代为切割，图9与图10提供了LNB 与锅盖的焦距与位置，个中图9中所示的尺寸仅供参考，由于回收差异的锅盖时，其焦距是差异的，安装尺寸及仰角也不沟通，图10锅面直径为35cm，选用 30×30mm的角钢，每条角钢均用6mm的螺丝毗连，底盘做成T字形，并在角钢下做三个三点式的脚，脚的高度10-15mm，使放在地上或桌柜上都很是 安稳。用来牢靠锅盖及调解仰角用的一根角钢前端与前端角钢之间。用。铰链牢靠，后端用M6螺丝牢靠在后头一根角钢上，故上下移动改变仰角很是轻便机动，整 个底座支架建造变得很是简朴，量好尺寸切割后就可组合，这种三角形底座布局的强度足够，移动利便，阳台表里均能摆放，行使中的此款天线拜见图11。 2、选用PVC牵制作的支架，拜见图12

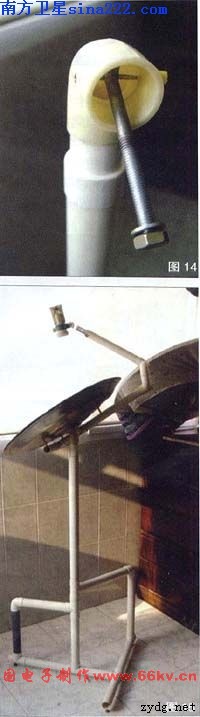

回收此原料做支架，其特点是取材利便，加工简朴。做成落地式的，移动与调试均很利便，得当放在阳台内摆放，全部PVC管的毗连均通过PVC三通或弯头用 PVC专用胶粘连，在T字形三点上也可装上三个10 - 15mm的底脚，使放在地上时越发安稳，在必要调解的枢纽上，如仰角与焦距等，可用M6的膨胀螺丝奇妙牢靠在枢纽处的弯头内，详细要领是：将膨胀螺丝上的 膨胀管取下不消，在螺丝尾部打个3.2mm的通孔，在PVC弯头上开一个3.2mm的对穿孔，用M3的长螺丝牢靠，拜见图13，此款天线的美中不敷是占用 室内或阳台的空间较大。
3、台灯式支架 参考台灯及显微镜的形状，选用开路电视用室内天线的支架，将原有的拉杆天线等拆去，用其底座与仰角调解件。这种支架制品的选择有好几种，只需思量其仰角调解是否轻便机动，外型雅观即可。这类支架均用塑料外壳，自重很轻，改用为卫星天线后 轻易翻倒，不稳，必需在外壳底部内加一块铁板，以增进其自重。这种支架上调解仰角用的螺丝多半是塑料的，很轻易滑牙，必需换上金属的螺丝。为调试仰角定位 利便，可在螺丝双方各垫一块橡胶皮，如车胎等，以增进其摩擦力，使仰角螺丝收到八成紧时，用手改变锅面仰角时不会下滑，这种技俩的支架很是小巧机动，做得 好就像工艺品一样，得当放在桌柜上或室内飘窗的窗台上，其布局拜见图14。 这种支架建造出格简朴，廉价件很少，解析图拜见图15。 （1）天线牢靠支架 选用宽20mm，长500mm，厚1-2 mm的钢条，在180mm处折弯，双方均有些弧度，别离用来牢靠天线与高频头，图中的支架当场取材，回收两根钢条毗连。 （2）增强边条，当天线调试好后，丈量好锅面与高频头夹具的间隔，用10mm的金属条，厚度在0.8-1mm，一端牢靠在高频头夹具上，另一端牢靠在锅面上，首要是为了防备 高频头的晃动，图中的增强边条是用有机玻璃做的，其折弯处用烙铁加温而成。
图16是用胶木的廉价台灯式天线支架。
4、用钢板建造支架
（1）牢靠天线的主钢板厚1-2mm，宽100mm，长450mm，双方在16mm处各折90°的边，在与调理仰角钢板的毗连50mm处折弯45°，攻上 2个M4的孔，在主钢板前端16mm处折弯45°，并攻上2个M4的螺丝孔，与牢靠在底座上的支架毗连，该支架为40mm宽，80mm长，在15mm处折 弯90°。 （2）仰角调解钢板厚1.5mm，宽100mm，长180mm，在离双方28mm处各开一个条形孔，孔宽4.2mm，长95mm，此孔用作调成天线仰角用。 （3）仰角调解钢板与底座毗连件，用25×25mm的角钢，长200mm。也可用钢板折弯90°或在立柱钢板上加长20mm后折弯90°，这样便可省去此组件。

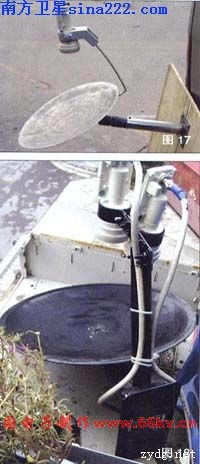

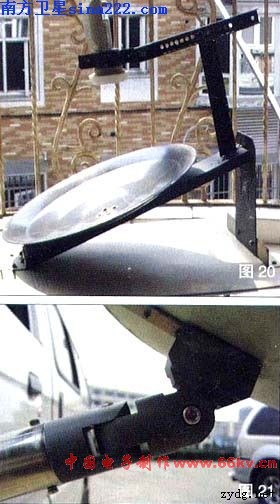

（4）立柱选用1-1.5mm厚，25×25mm的角钢建造，长220mm，也可用钢板折弯90°廉价，在与牢靠天线主钢板毗连处一端倾斜10°再折弯 90°，另一边折弯90°，折弯处各开二个M4.2的孔，与主钢板毗连，倾斜10°是由于高频头核心不在锅面天线的中心，是偏的，偏几多就要按照差异的" 锅"调试而定。 （5）牢靠高频头调解支架，选用厚1 - 1.5mm钢板，宽40mm，长210mm，双方各10mm处折弯90°，支架中间开一排M4.2的圆孔或条形孔，以便调解高频头的焦距。 （6）高频头支架，用1mm钢板按高频头牢靠处做个夹箍，此夹箍与调解支架毗连，也能用来调解高频头的焦距。 当用此天线一锅双星吸取138°E与146°E时，高频头的夹具不能回收制品的塑料夹具，由于两个高频头牢牢固在一路，只能用铝合金条或钢条廉价。图19的天线放在阳台外的花架上，底部用个报废的电脑机箱外壳牢靠。云云小的天线，风阻很小，很安稳。 5、上墙式支架的建造 回收上墙安装小型天线时，广泛是装在室外，这种安装方法是很受接待的，由于不占用室内的空间。廉价的这个支架落地或上墙安装均可，其天线可拜见图20与21。 首要事变是做一套上下阁下调解利便的万向布局件，本支架的万向布局件是用塑料棒或胶木棒做成，仰角与方位角调好后均可用M6螺丝收紧，天线与万向布局件之 间用M4螺丝毗连，用宽20mm，长400mm，厚1-2 mm的钢条在160mm处折弯，双方均有些弧度，别离用来牢靠天线与高频头。 管子可回收自来水管或不锈钢管，其内径能与万向动弹件的外径相符，在管子外两端用螺丝与其牢靠，在管子底部焊接一个100×100mm的方板，在四个角上开m7的孔，用来牢靠天线，管子的长度与天线巨细有关，若天线为300mm时，管子长度160mm就够。 廉价天线 1、300mm“正馈”天线的建造 （1）先用钢板做一个铁箍，用厚度4mm，宽50mm，长1010mm，用卷弯机卷成一个正圆，二头焊接，拜见图22。 （2）做一个天线曲面校准模板，此模板的弧度参考了台湾中卫350mm的偏馈天线，取其横向的曲面，用塑料板材裁挖刨锉建造而成，边做边试边修，直至与台湾中卫350mm偏馈天线的横向曲面相符，拜见图23。 （3）裁一块320×320mm的铝板，铝板的厚度为1 - 2mm，也可选用0.5mm-0.7mm厚的钢板，放在铁箍上用木榔头敲打，举办粗加工，待根基成形后用校准模板举办细加工，此时应选用橡皮榔头敲打，边 敲边试，最后使天线的曲面与校准模板相符，用手工敲打天线的曲面是必要有些履历的，最好是请钣金工或白铁匠来做，既快又精确大度。 （4）在加工好的天线中心上，用大圆规以半径为150mm画个圆，用大铰剪沿外圆将多余的边沿剪去，用锉刀锉去毛刺并批改，也可在天线面上喷上自已喜好的颜色或图案，这样天线概略上就加工好了。（感激宋幼泉先生提供上述资料） 小型锅盖天线的现实行使结果

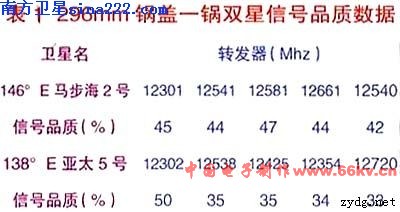

廉价锅盖天线的本钱并不高，锅盖在日杂百货店能买到，平凡的搪瓷炒菜锅盖3-4元，支架钢板用料在废旧市肆能买到，3-10元阁下。可是，廉价天线最重要的是要到达小型化及适用性，而并不是价位与本钱。总体来讲，这类小型天线适实用在大功率的直播卫星上，用浩瀚锅盖做过试验后，我们选用几款具有适用性的锅盖来做天线，首选是图1所示的锅盖，其直径为 296mm.，有用吸取直径为280mm. ，其锅边有8mm.是平面的，信号无法反射到馈源。这种锅盖的曲面较量平展，锅面的深度为26mm，中间只有1个增强圈过渡。若买不到这种外形的锅盖，可 选购图7的锅盖，其直径为324mm，“有用直径”为294mm，若一锅双星时，其服从靠近前者，但很轻易买到，单星吸取时高出图19所示的296mm锅盖。 这里必要声名的一点是：以下各表中的参数均为实测，只供参考，但可用作较量。应留意的是，所记录的参数与气候、吸取机门限、高频头、内地的信号场强、天线安装情形及调试精度等有亲近相关。 图19所示的天线，是以138为主焦，146为副焦，在一样平常阴雨气候均能正常收看，画面流通。下雨时，若锅面不累积雨珠时也能正常收看，此时可将此天线 放在无遮挡阳台内行使，晴晴气候时在阳台内，通过1层厚5mm.的窗户吸取时，信号品格降落8%，画面如故能流通收看；当通过2层厚5mm. 的窗时，信号品格降落14%，有的转发器呈现马赛克，但强信号的转发器仍能正常收看。图19中的天线在好天吸取双星时的详细信号品格拜见表1，吸取机为 CP-7885，信号质量满格时为100%，几个月下来，行使环境均很正常，到达了适用性及小型化的目标。

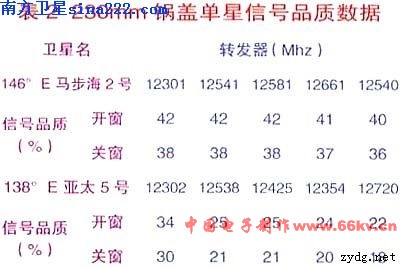

图14所示的天线，其直径只有230mm，是在原直径290mm. 的锅盖上，用铰剪剪成，其锅面的深度为18mm，目标是试验天线最小直径的极限。单星吸取138°E或146°E这两个卫星时，信号质量尚有些余量，画面 流通；放在不关闭的阳台内或室内窗台上，单星吸取138°E或146°E这两个卫星时，好天能正常收看并尚有些余量，画面流通，其详细信号品格拜见表2。 吸取机为CP-7885，高频头为百昌525，本振11.3GHz。

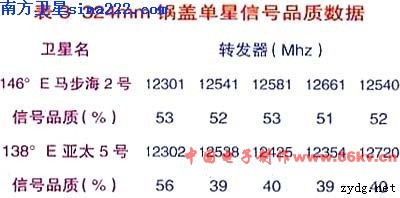

图14中的天线所测信号菩巧⑿，“开窗”是在阳台内开窗时所测的数据，“关窗”为通过1层5mm厚的玻璃窗时测到的。碰着小阴雨时，开窗还能正常收视，根基上到达了实现天线口径最小极限的目标。 选用图7的锅盖天线时的单星吸取数据拜见表3。

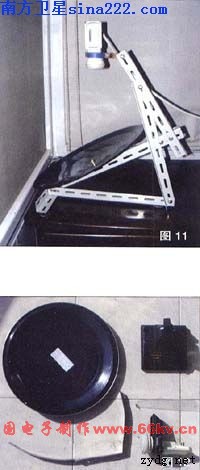

从各类锅盖的深度可以总结出一些纪律：凡是环境下，锅面深度为直径的9%阁下，应只管选择深度较浅且过渡曲面平展的锅盖，其服从较量 高。图19中的这一款天线，除了收138°E及146°E外，还能吸取113°E帕拉帕-C2卫星上的节目，个中11472Mhz这一组转发器的信号品格 为55%，11132Mhz这一组为表单星数据35%，这两组转发器的数据是在113°E帕拉帕-C2卫星真天下运营商停播前测的，画面也能流通收看，还 试收过鑫诺1号，其信号质量别离为：12780 V 41530———44%，12440 V 41530、12500 V 41530、12560 V 41530这三组均为36%，12620 V 32553———44% ，此数据也是用吸取机CP-7885，百昌525高频头（11.3GHz）实测。 这种超小型天线，在此后大功坦率播卫星中的应用有很好的远景与适用代价。 图11的天线的实测数据拜见表4，此数据是在阳台内所测，吸取机为航科430，高频头为百昌525（11.3GHz）。 图20的天线收视的实测数据拜见表5，此数据是在阳台外所测，吸取机为CP-7885，高频头为百昌525，11.3GHz。 对76.5度亚太2R的试收 图19的天线只能收视到12375Mhz西藏台一组，信号品格为55%，其余均为0，只能放弃，笔者选用380mm的铝锅盖作了试验，大部门转发器均能 吸取，但余量不大，个中两组转发器的信噪比拜见图24、25、26、27，所测数据是在阳台内实测，吸取机为航科430，LNB为百昌525，本振 11.3G，这个数据是在2004年记录拍摄的。这个试验的目标只是看其结果，还不能用作正常吸取。 尝试后的几点感觉 这次用锅盖及用铝板、镀锌板建造天线的试验给我们留下了深刻的印象，也感觉到了乐成的厦烀，证明白在天线的效益上照旧有许多潜力可挖的：如曲面弧度的大 小、原料差异的区别、焦距的黑白等。笔者见过索尼、东芝、帝霸、松下、爱华、高斯贝尔等品牌的0.45 - 0.75m偏馈天线与平板天线，其建造很是精细。我们也用过一些入口品牌的偏馈天线，无论在工艺及包装上都很考究，无可挑剔；其服从确实比国产的同口径天 线要高，并且焦距也相对短；所配附件等也想得很殷勤，如高频头、电缆、F头、器材等包罗万象；夹具也是多用的，得当在很多场所情形中牢靠，用户买归去就能 按图安装。笔者行使过一个0.45m的入口二手天线，用来收76.5°E亚太2R上的节目，11个转发器所有正常吸取，尽量有的转发器的信号品格余量不 大，但画面仍很流通，国产0.45m天线是无法全下的。 我国出产天线的工场不少于100家，而且还在不绝增进。可是，个中拥有对天线机能 及技能指标作测试手段的工场还不到3%，真是凤毛麟角。同时，各家的出产技能尺度如出一辙，东抄西抄。今朝，今朝，海内出产的偏馈天线的最小口径为 450mm，焦距为270mm，而图19所示的锅面口径只有296mm，焦距只有188mm；图14所示的锅面直径只有230mm，焦距只有179mm， 真可谓超小了。海内出产的正馈天线最小口径为1000mm，满意不了用户的需求，且工场所出佳构少少，大都工场不肯投入经费举办科研开拓，很多天线的模具 都是套用仿制，用料上偷工减料，工艺建造粗拙，服从很低，寿命极短，这大概就是价值竞争的恶性轮回的功效。在历届质量评选中，不及格的比例不少。进展此文 对天线制造厂家能有些开导：假如制造商能在开拓计划上增强投入，从用料上就把好关，并在天线口径与服从上下工夫，改造出产工艺，那么高增益的佳构天线也一 定会呈此刻海表里市场上，高效小型天线将不是空想。 (责任编辑：admin) |
