自从玩起来对讲机以后慢慢开始发烧了。买了个欧讯双段UVD1P手台,5W功率。 每次人多的时候总是插不进去,总是被秒,被压制,没钱上棒子,上车台。只能想办法改天线了,弄了个所谓的三叉戟,发现效果不明显,有时候还不如原装的橡皮头天线。而且估计馈线跟天线
       自从玩起来对讲机以后慢慢开始发烧了。买了个欧讯双段UVD1P手台,5W功率。
       每次人多的时候总是插不进去,总是被秒,被压制,没钱上棒子,上车台。只能想办法改天线了,弄了个所谓的三叉戟,发现效果不明显,有时候还不如原装的橡皮头天线。而且估计馈线跟天线驻波比还是比较大的,用一会天线接头发热就很大。
       最终让我开始想做这个的原因是因为本来是个节目的主控,但是最近几天总是有人压信号,人家要么是玻璃钢棒子,要么是车台加苗子,自己设备差,没办法,总是被秒,想说都说不出去,直接怒了,打算换天线,发现买个好的太贵,还是干脆直接自己做个吧。做个也很简单,要玩就玩大的。嘿嘿。好,下面正式开始。

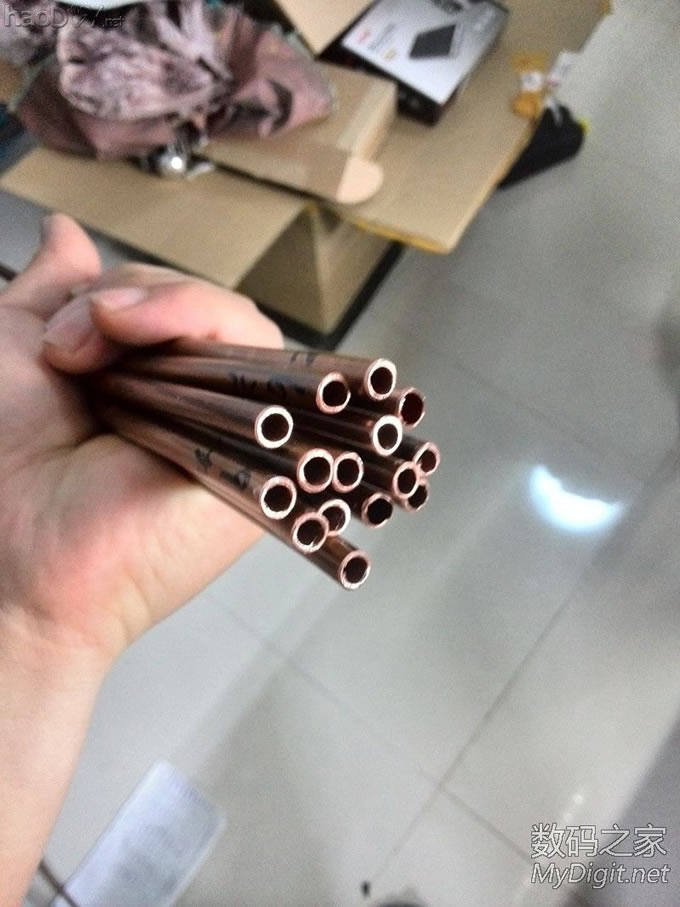

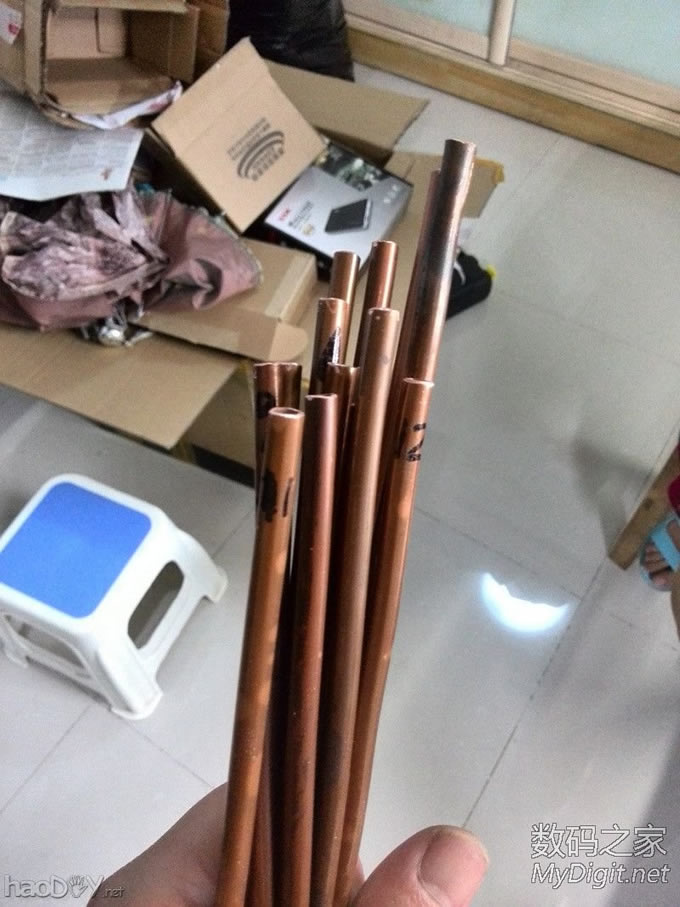

看看咱用的原材料——空调6MM纯铜管。
【高清大图】对讲机压信号大杀器——DIY15单元八木天线

材料有了,下一步就是制作过程,制作八木天线,首先需要相应的参数,这个不难,根据频点,然后使用计算器计算出数据来。
【高清大图】对讲机压信号大杀器——DIY15单元八木天线

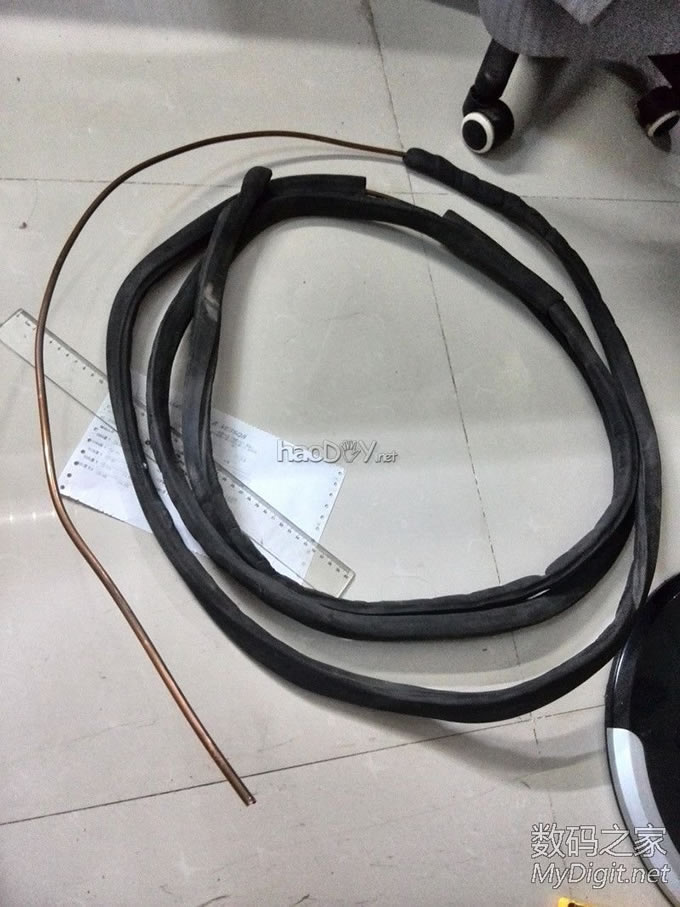

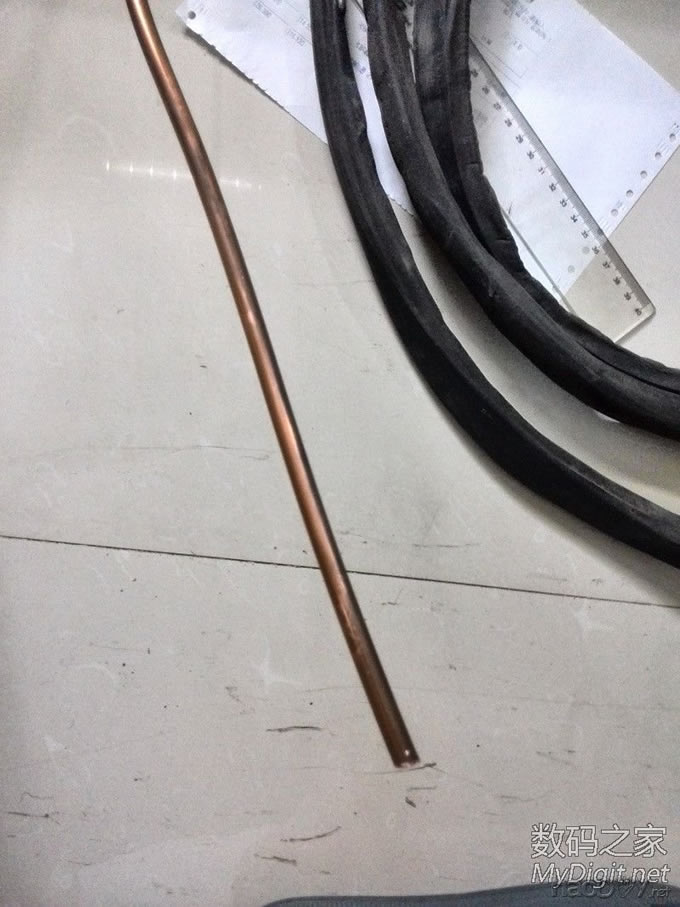

首先要整理一下铜管,因为使用的是旧料,第一步先去除保温层,然后是整直。
【高清大图】对讲机压信号大杀器——DIY15单元八木天线

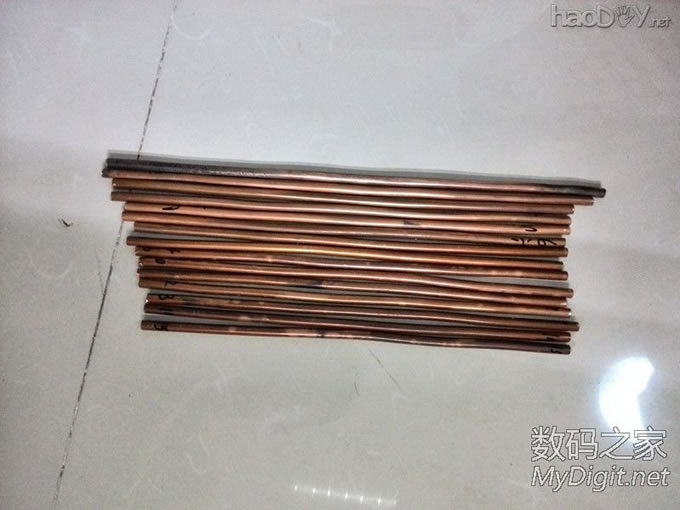

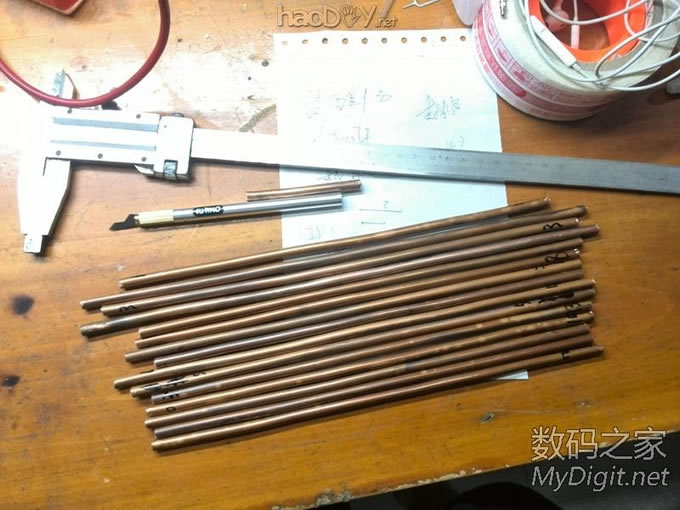

根据计算结果裁切相应的长度并编号,一定注意顺序是不能混的。
【高清大图】对讲机压信号大杀器——DIY15单元八木天线

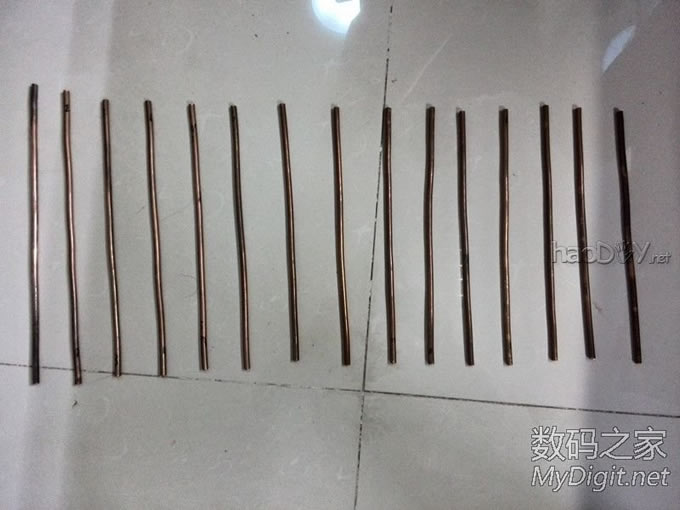

这就是初步处理好的天线单元。
【高清大图】对讲机压信号大杀器——DIY15单元八木天线



[ 此帖被3586264在2014-06-06 01:52重新编辑 ]

  • 【高清大图】对讲机压信号大杀器——DIY15单元八木天线
【高清大图】对讲机压信号大杀器——DIY15单元八木天线

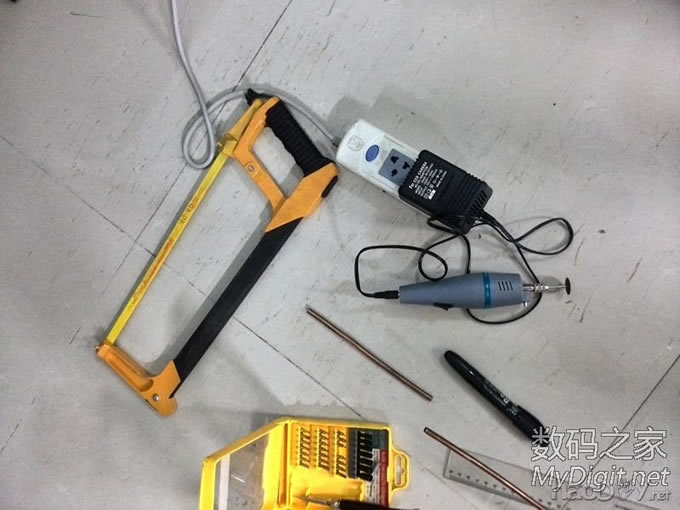

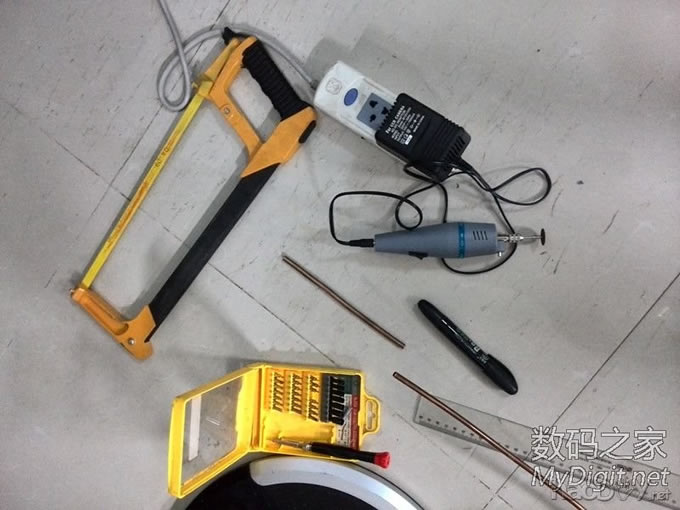

忘记展示工具了,先看看
【高清大图】对讲机压信号大杀器——DIY15单元八木天线
【高清大图】对讲机压信号大杀器——DIY15单元八木天线
使用卡尺进一步提高精度裁剪,并打磨掉管口的毛刺尽量使管口光滑些。
跑去朋友的装修店里找来一根铝型材方管,根据计算,2.6米足矣,咱人缘好,朋友多了就是好办事。
【高清大图】对讲机压信号大杀器——DIY15单元八木天线
【高清大图】对讲机压信号大杀器——DIY15单元八木天线

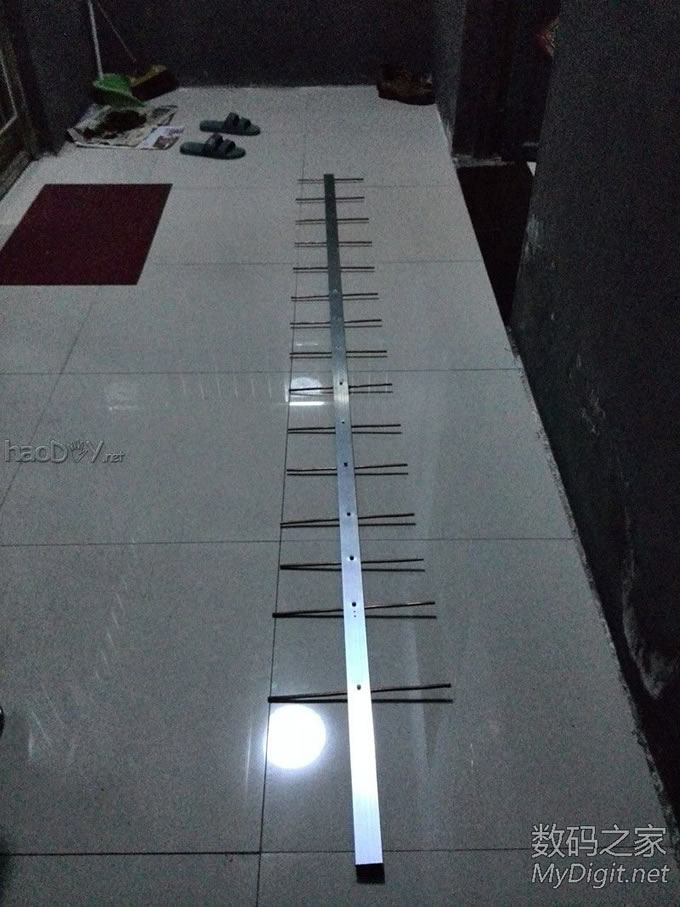

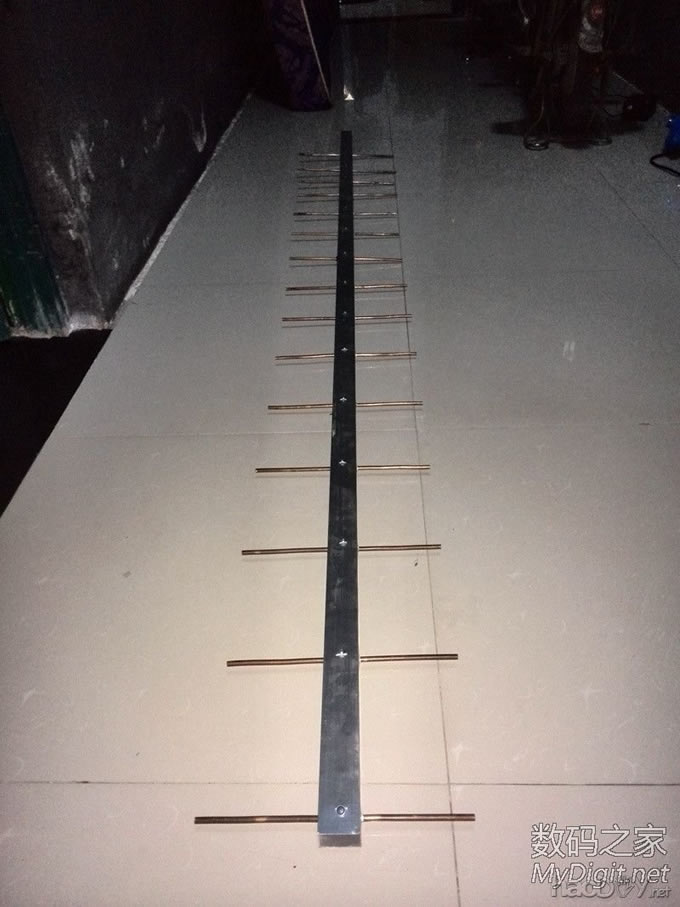

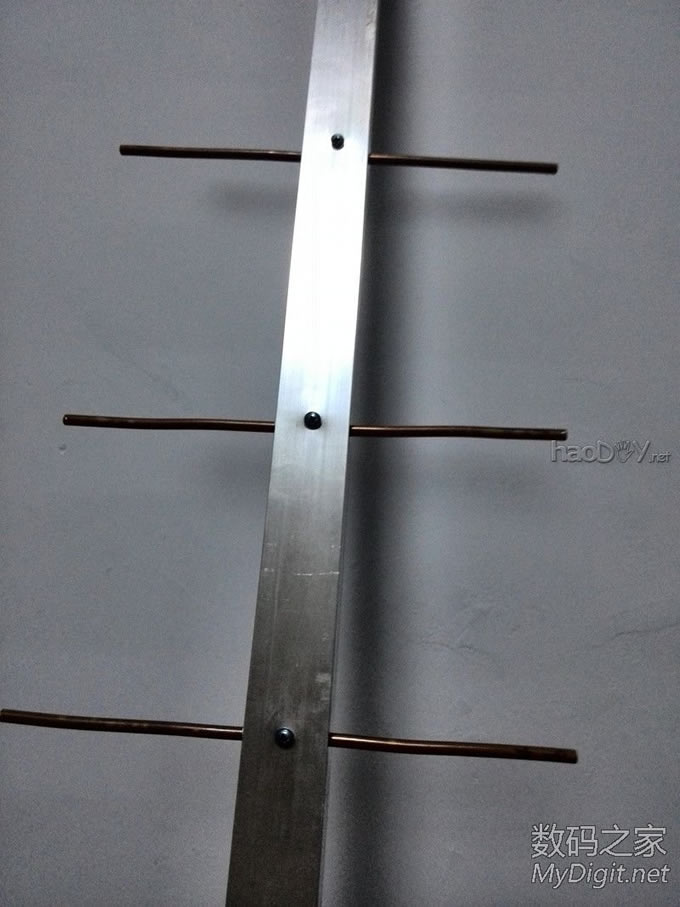

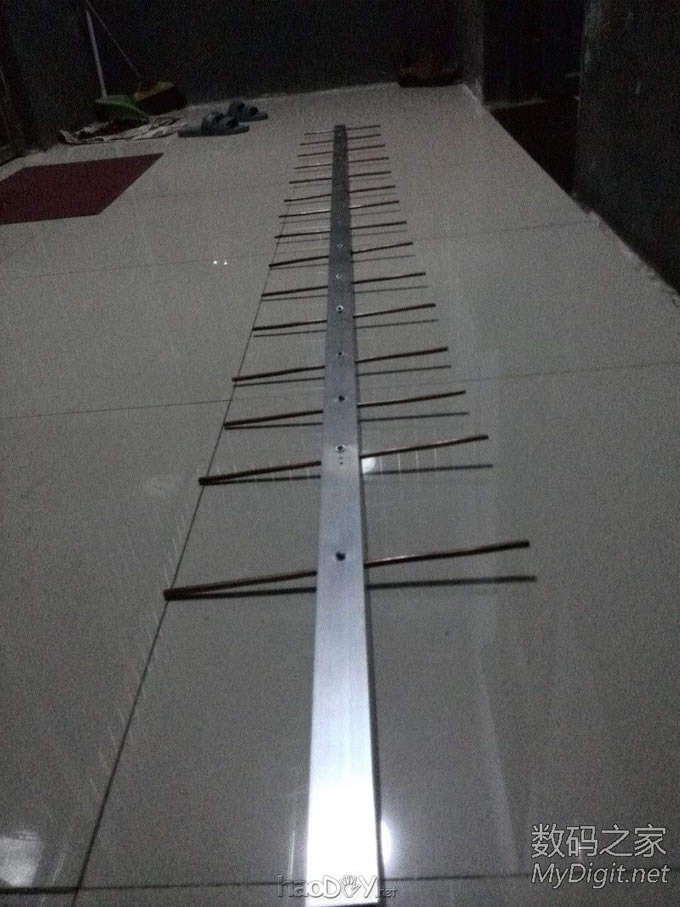

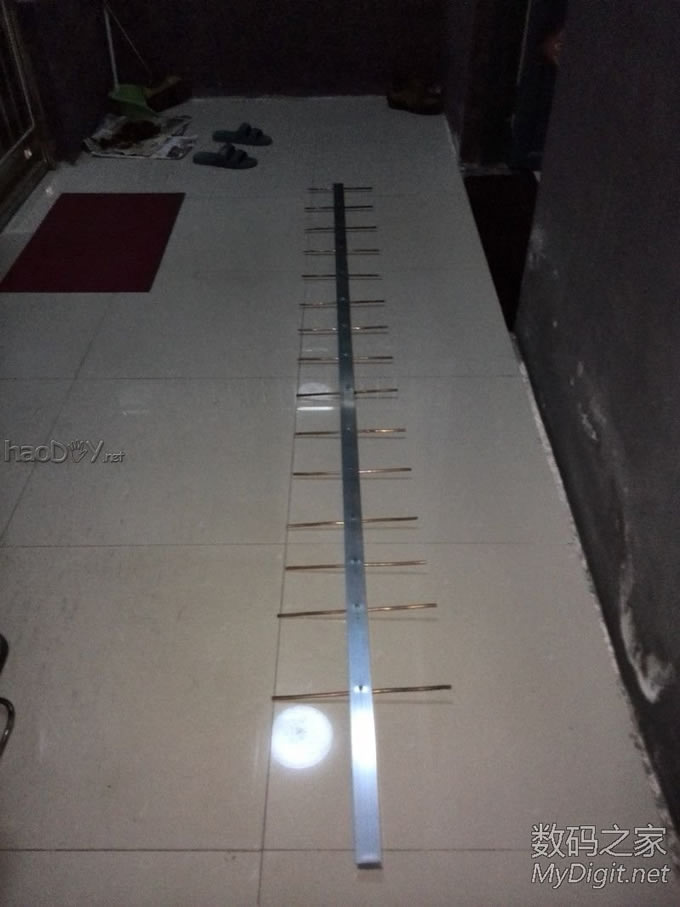

根据计算的结果,在型材上打孔,并用螺丝将铜管固定。
【高清大图】对讲机压信号大杀器——DIY15单元八木天线
【高清大图】对讲机压信号大杀器——DIY15单元八木天线【高清大图】对讲机压信号大杀器——DIY15单元八木天线【高清大图】对讲机压信号大杀器——DIY15单元八木天线
忙活到半夜,天线的基本架构已见雏形,下一步就是制作连接γ棒,制作馈线接头以及馈线,届时发帖继续中,码字、作图相当不易,大家努力砸M过来吧!!
