制作YS9-4六管荧光电子管数码时钟(3)

时间:2013-03-03 15:55来源:未知 作者:admin 点击:
其中 F1 、 F2 为灯丝引脚; Grid 为栅极引脚; a~i 为阳极; YS9-4管子外观与引脚排列表 VFD管实际显示效果 实际使用的这批绍兴电子管厂生产的YS9-4管子,从封口处的标签可知其生产日期为1977年,管子整体工艺相当

其中F1F2为灯丝引脚;Grid为栅极引脚;a~i为阳极;

制作YS9-4六管荧光电子管数码时钟

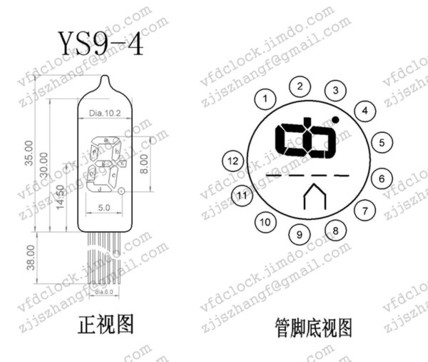

YS9-4管子外观与引脚排列表
制作YS9-4六管荧光电子管数码时钟

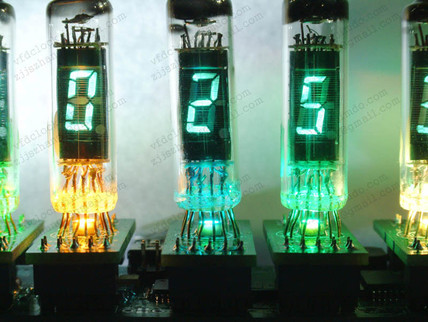

VFD管实际显示效果

  实际使用的这批绍兴电子管厂生产的YS9-4管子,从封口处的标签可知其生产日期为1977年,管子整体工艺相当精细,区别于其他厂家的同类型显示管。从管子的内部结构上看,其栅极直接使用极细的引线饶制而成,明显区别于一般VFD管内使用的多孔冲压片的栅极。使用细引线制作成的栅极遮挡面积更小,如不仔细看几乎看不见,这一结构使得管子的字符显示显示效果更好。从背面看,其内部引脚全部使用玻璃封装,直立排列,整齐有序,与其他同类型管子内常见的粗糙的弯曲铜线引脚有着明显的区别。

  由于YS9-4管子生产年限比较久远加上当年的生产技术水平的限制,经过30多年的保存,目前的品质已无法保持新品水平,所以在使用前一定要先地管子进行检测与筛选,从中选择出品质比较好、显示亮度基本一致且外观无明显显示缺陷的管子组合使用,以获得较佳的显示效果。

  从实际筛选的经验来看,大部分无漏气的管子都能够显示,管子的缺陷主要表现为:显示亮度不佳、笔段荧光份局部老化。根据实测总结出的统计经验是:未拆封原盒10只装的管子,大致可以保证有5~6只左右可以完全正常工作。所以,如果读者是通过网络P2P购买,切记交易时应该要求卖家先进行测试后再发货。



电气特性与测试方法



  先来看一下YS9-4的基本电气参数,这里主要关心的是灯丝电压与高压电压及相关的工作电流。YS9-4的管子尺寸比较小,驱动所需的电压比较低。其中灯丝电压只需要1V2即可工作,高压部分需要20V电压。灯丝电压类型可以选择直流或者交流,主要原因还是因为管子尺寸比较小,灯丝电压低,即使使用直流电驱动灯丝也不至于出现亮度差异。下面两表列出了YS9-4电气特性与极限电压特性,供参考。

表:YS9-4电气特性表

参数名称

单位

最大值

工作条件

灯丝电压(V)

栅极电压(V)

阳极电压(V)

灯丝电流

mA

35

1.2

20

20

栅极电流

mA

2

1.2

20

20

阳极电流

mA

2

1.2

20

20

栅极截止电压

V

-4

1.2

/

20
