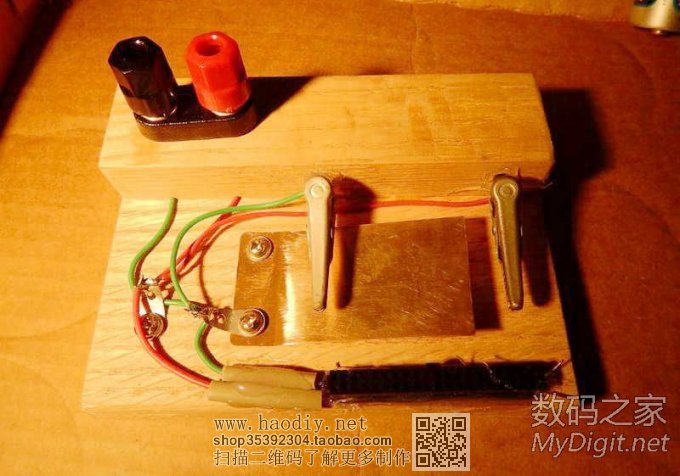

DIY小小工具你的万用表大助手

时间:2017-08-05 13:27来源:数码之家 作者:xc6222 点击:
你经常用万用表有时候总觉的2只手不够用,如果你有章鱼那样的触手或不经常用表,就不需要这个,如果你常常做电子方面的工作,有兴趣的可以试试,希望对大家有所帮助。 步骤1:工具和材料零星的木块金属板(铜或黄铜更 好)或印刷电路板1组接线柱2只鳄鱼夹从旧
DIY小小工具你的万用表大助手


你经常用万用表有时候总觉的2只手不够用,如果你有章鱼那样的触手或不经常用表,就不需要这个,如果你常常做电子方面的工作,有兴趣的可以试试,希望对大家有所帮助。

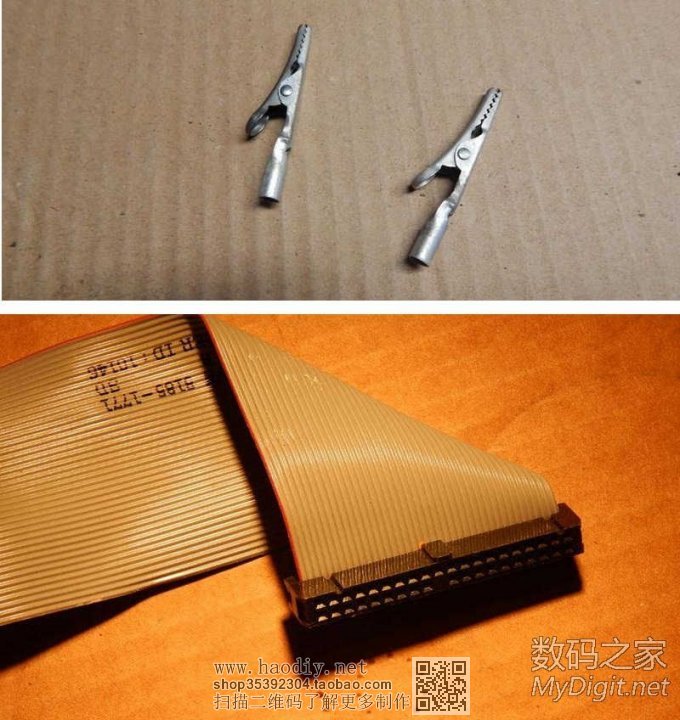

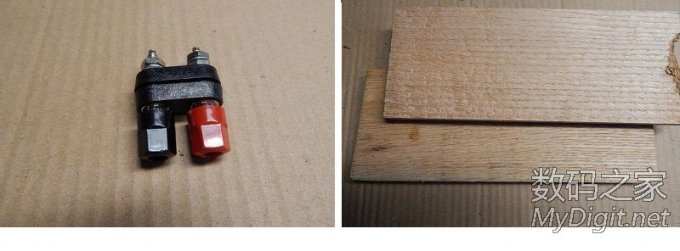

步骤1:工具和材料
DIY小小工具你的万用表大助手


DIY小小工具你的万用表大助手

零星的木块
金属板(铜或黄铜更 好)或印刷电路板
1组接线柱
2只鳄鱼夹
从旧计算机拆的排线连接器
连接线
热胶枪
锯,钻
烙铁

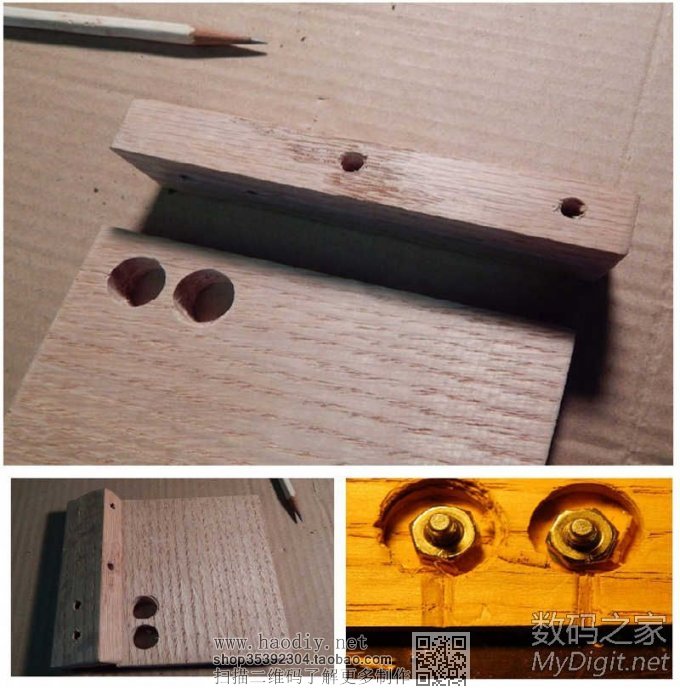

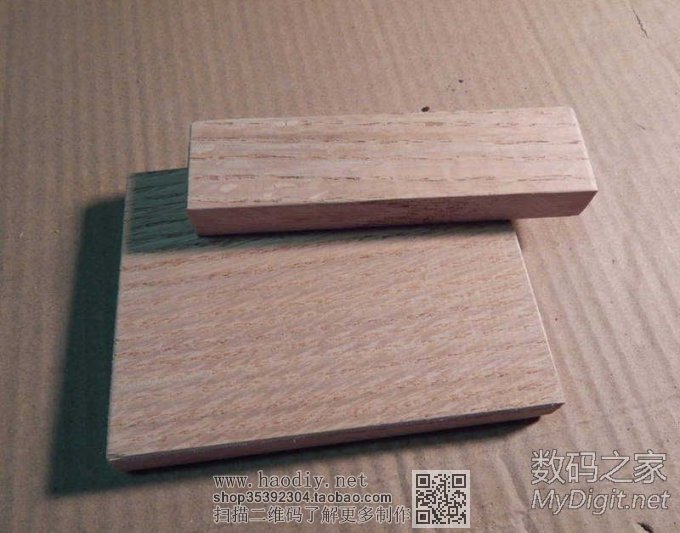

步骤2:制作小工具的主体
DIY小小工具你的万用表大助手


DIY小小工具你的万用表大助手



我用2块小木块做这个小工具的主体。测量画好一下位置。在底座的上部,分别在正面、侧面钻固定接线柱两个孔和2个鳄鱼夹两个孔。在正对2个接线柱对应的底座木板开2个大孔,做一些凹槽让电线穿过木板之间,固定接线柱,接线柱分别焊1根连接线(我用的红色和绿色),装配后两部分粘在一起。

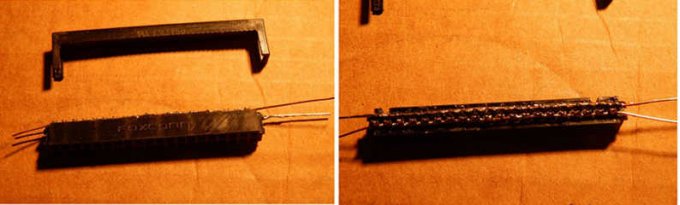

步骤3:安装迷你面包板
DIY小小工具你的万用表大助手




迷你面包板只使用电脑排线插头端。去除带状电缆和连接器插头顶盖。下面看到两排针脚。用分别用2根细铜丝连接,1根铜丝和一边所有引脚焊接一起,另1根铜丝和另一边的所有引脚的焊接在一起。留多余长度的铜丝连接电路。

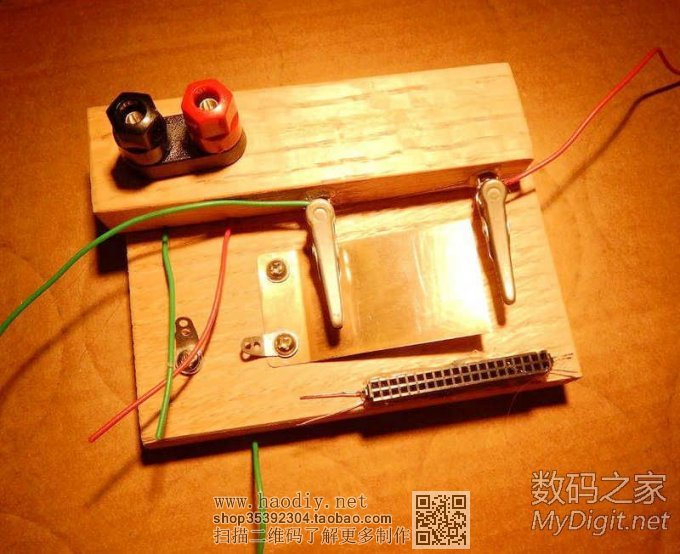

步骤4:添加一些额外的部件电线
DIY小小工具你的万用表大助手


DIY小小工具你的万用表大助手


鳄鱼夹分别焊接上电线(请按照片中红、绿色电线连接)然后安装到底座侧面的孔用热熔胶固定。迷你面包板用热熔胶固定在旁边。红接线柱(是正极)用红色电线连接鳄鱼夹和小面包板一侧,用螺丝固定。黑接线柱(是负极)用绿色电线连接另一只鳄鱼夹和迷你面包板另一侧,并连接大金属板一端。接线柱、小面包板和鳄鱼夹都是平行的,最后金属片固定到底座。参考图片。

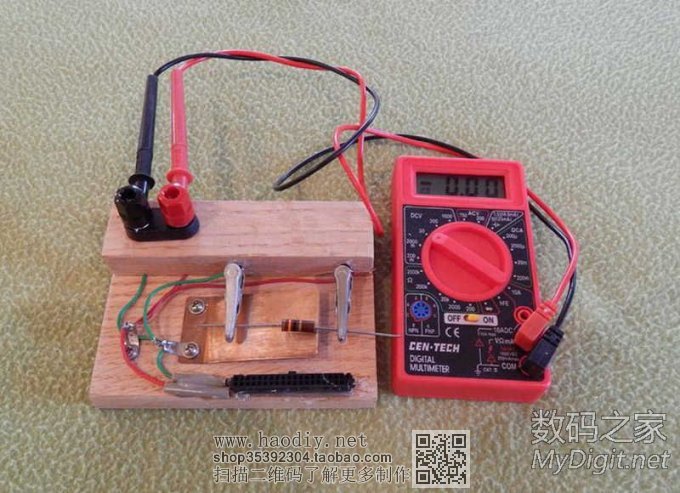

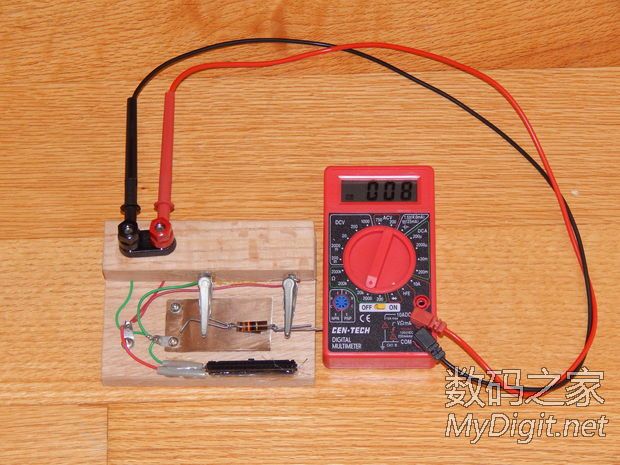

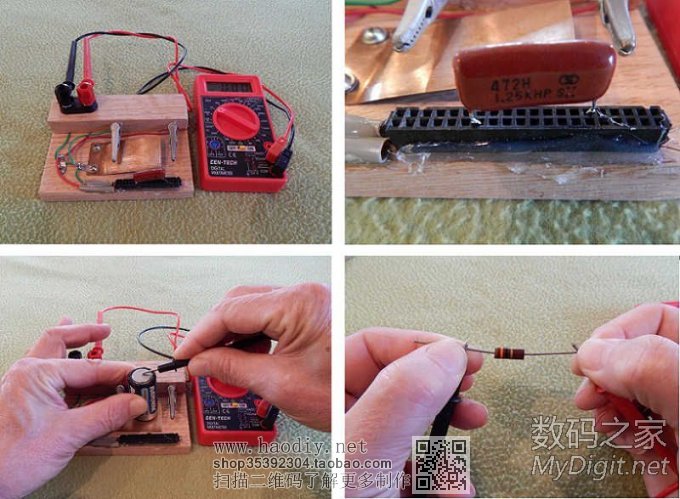

步骤5:投入使用
DIY小小工具你的万用表大助手


DIY小小工具你的万用表大助手


这里的重点是,你可以用手来测试零件变得更方便。可以有不同的连接方法,来使用万用表。 (责任编辑:admin)
