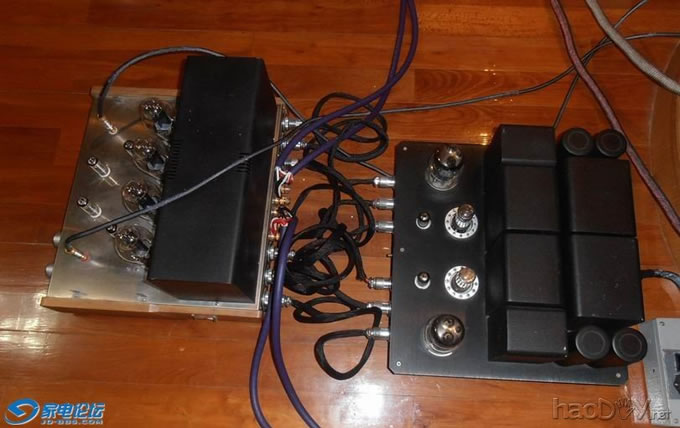

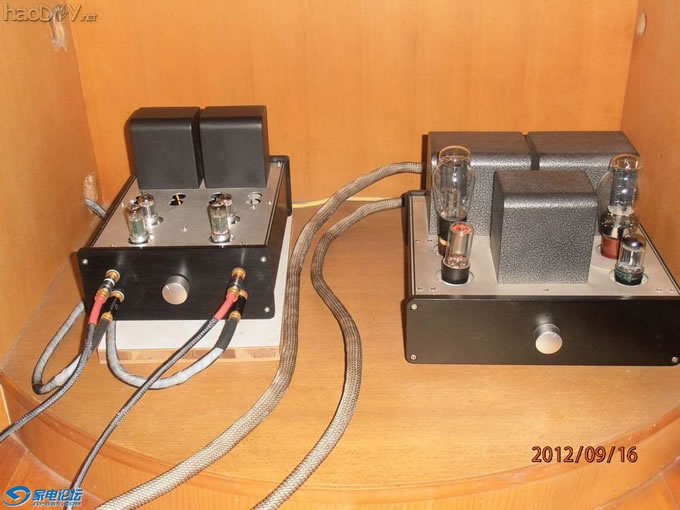

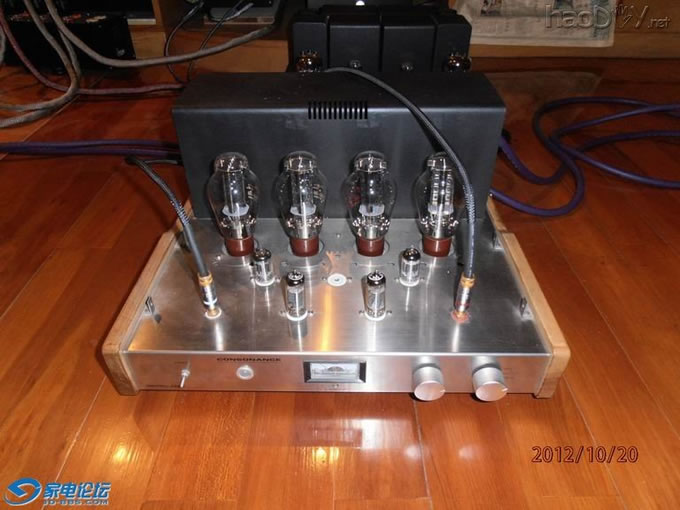

| 大约是98买的x韵J400，合并式功放，双300B并联单端，听久之后觉得低频无力，高频上不去。中间大约几年没玩音响，前年又想玩音响，拆开J400看看，前级是6DJ8SRPP线路，后级推动是两级共阴极放大，里面用支架安装，感觉接线较乱。 测下6DJ8管子，参数没一只是配对的，估计是随手抓来装的。跑去香港买了对800多港元的超线性超配对6DJ8，插上之后，高频好点，听了一阵还是不满意。教训是线路及电源不够班的胆机怎么换胆都没用。后来在我朋友中山涛哥帮助下干脆整机改装，只保留输出牛和机壳，其它全部改过。 1，前级独立出来，182CC或5687做SRPP放大，加恒流源，然后直藕5687阴极输出，保证内阻够低，这样速度快，听交响不成问题。前级用独立稳压电源，300B做输出管。这里SRPP线路加恒流源好处很大，无论信号怎么变，管子工作电流不变，瞬态好，而且管子易动态配对。 2，后级单独做了个胆稳压电源，双单声道设计，每声道独立电源牛和整流稳压，6C33做输出管，电流够大。原机电源整流后只有380V，还得分供左右声道，厂机为了返修率低往往用最保险设计，但这和靓声无缘。现在独立电源稳压输出有500多V，不怕无力。 3，后级线路也是182CC或5687SRPP加恒流源放大，直藕5687阴极输出推动300B，加阴极输出可减少失真，增加推动力。300B仍是采用并联单端，每只管加独立恒流源，大动态时电流仍然不变，只有输出电压变。这样，300B听大型交响、打鼓都不成问题了。这台机用最便宜的300B-98，区区18W，低频力度不会输给一般厂家20-30W的推挽机。 4，再听一阵，将后级电源稳压后的电容全部改成薄膜电容，高频延伸更好，低频力度更足。 实际听感，无论人声、弦乐、钢琴、交响、爵士、打鼓全部胜任，用了2年多，线材、音源、音箱都换过了，各类型音乐随着系统其他部分的升级越来越接近现场听到的声音，就是这台机基本没动过。 事实证明，300B也是电压电流转换器件之一而已，没什么不能听交响不能听大动态一说。 前级  300B后级  后级放大部分，可以看出原x韵机壳的样子  和韵的输出牛还是不错的，普通铁芯和漆包线，频响实测却做到40还是50KHZ（具体不记得了），电路设计也中规中矩，但限于成本，合并机也就这水平了，不能强求。 要出好声，换元件已经没用了，只能全面改造 (责任编辑：admin) |
