恒流稳压300B电子管胆机制作(2)
时间:2013-02-19 11:29 来源:www.jdbbs.com 作者:mozart08 点击:次

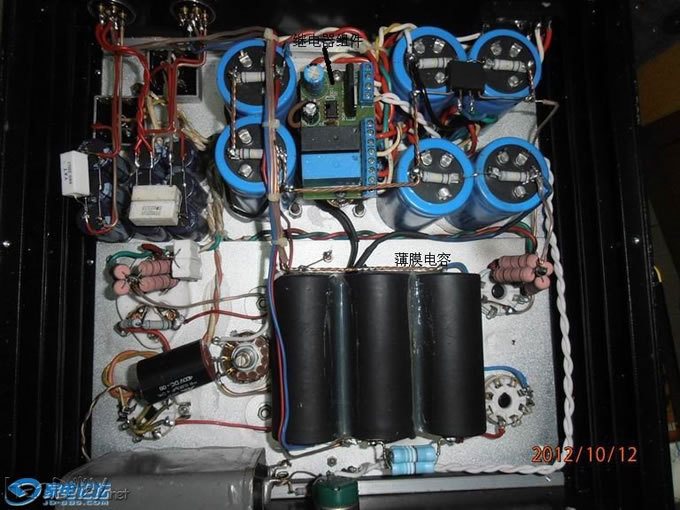

继续讲下这个前级电源的制作，请行家指正： 1，要注意电源开关触点很容易出问题，这里使用继电器做电源开关，机箱上的开关只控制继电器，保证接触良好，使用寿命长久。 2，稳压电源上的电压调整管对音质影响较大，内阻较高μ值大的管电源纹波较小，但实际听音动态下速度不够，音乐活力稍差，试过6SN7比较好（喜万年），后来用6H12C，内阻更低，这样低频力度更强。 顺便说句，胆机要做到大动态、瞬态好，速度快才能适应现代的音源和听音要求，因此发掘低内阻管并用好它，我觉得是必然的趋势。那些“胆味”十足的高内阻管，听听人声弦乐还行，听钢琴、交响就玩完了。---个人看法，仅供参考。 3，300B稳压输出后，该级滤波用薄膜电容，千万不要以为容量大的电解滤波更好。电容越接近理想电容，瞬态越好，音质越接近自然的声音。电解电容高频阻抗偏离容抗公式计算的理论值越多，高频滤波特性越差，音质就越差。这里没必要用什么高价发烧电容，淘宝上不少二手薄膜电容可以用的。 4，整流之后要保证足够的初级滤波，还是得用大电解，试验过在电解上并联苏伦薄膜小电容，反而音场不宽，初级滤波的电解就统统不并联小电容了。  继续讲下做前级的经验教训 做前级的时候，还未放弃用12AX7的想法，前级机箱就设计成装电子管的铝板可以方便拆卸的，装了两个线路来玩。一个是无大环路负反馈12AX7并联共阴极放大直藕阴极输出，。第二个是无大环路负反馈SRPP恒流放大，用182CC，然后也是直藕阴极输出。对比之下，SRPP恒流放大线路全面胜出，动态、瞬态、解析力有压倒性优势是意料中事，人声、弦乐竟然也一点不差，12AX7并联共阴极放大的声音有“胆味”，但相对来说就不那么自然，感觉有点“慢”，SRPP恒流放大线路细节清晰自然，反而更耐听。 1， 选管：小九脚管中，182CC内阻低，速度快，好过12A U7,12BH7，是我最喜欢的管子。阴极输出也用182CC当然好，但考虑成本问题，用过12AU7、12BH7、12B4A、5687，其中参数和182CC最接近的5687全面胜出。12B4A内阻也很低，但内部结构问题，不是为音频设计的，音质不如5687。再次劝大家不要买贵价管，现在普通的5687不过一两百元，声音好过那些U7，T7。 2， 182CC和5687的灯丝电流较大，后来加了1083稳压，噪音可明显减少。因为电源电压用400V，SRPP上管阴极电压较高，试听一阵发现电子管工作不正常，灯丝供电需加抬压线路。 3， 稳压电源供给前级后，左右声道各用一只扼流圈，然后再用薄膜电容滤波，这里就用以前存的苏伦电容了---其实滤波的高频特性还真不如20元的二手AV薄膜电容，这里就只好物尽其用了。 4， 电阻的选择：电阻频带越宽，就越接近理想电阻的特性，放大线路全部用日本RMG电阻，实测这个电阻频带几乎可到100M。阴极输出电阻需用大功率的，就用二手美国CADDOC电阻。 5， SRPP (责任编辑：admin) |
