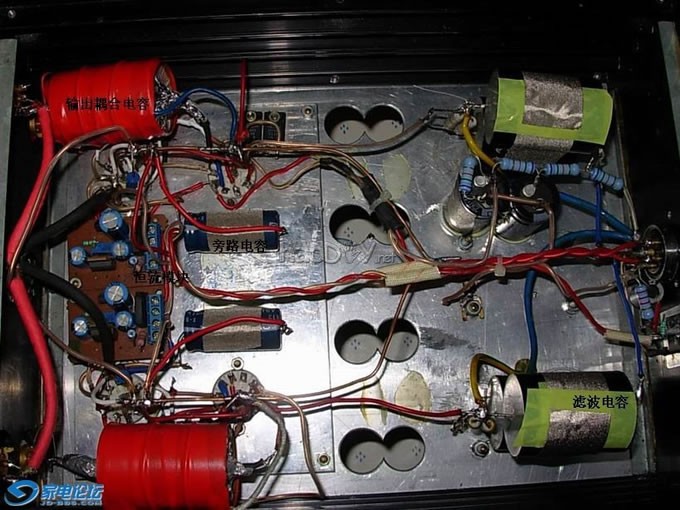

| 线路的下管接恒流模块，因恒流源交流不通，就需用旁路电容，旁路电容用薄膜当然最好，但设计这个前级机箱时做小了，就只好用电解。电解的选择也不必买贵价发烧电容，关键是测量其不同频率阻抗，高频阻抗越接近容抗公式计算结果的的越好。这里的470μ电解，是搜刮国内某电容厂库存捡来的，高频阻抗特性比不少名牌电容都好。
顺便再讲下，电阻电容越符合电路的要求就越好，用贵价发烧电阻电容去“调声”是有一定效果，但我认为是走偏了，声音取决于电路设计和制作，最后调声是在电路之外的功夫----俺没那个水平，但知道这个路向而已。名机很少用贵价元件的，也不是象传说的那样100只电容挑一只用，而是秉承电阻该是电阻，电容该是电容的宗旨，选择参数接近理想元件的品种。
6， 输出耦合电容用10μ的GAD薄膜电容，用大电容容抗小，信号损失就小，用GAD是因为实测其高频特性好过苏伦不少。电容外面包铜箔铝箔屏蔽。
PS：有些人认为SRPP线路内阻已经较小，是电子管内阻的一半，因此不需阴极输出，这样线路更简单。实际试验过，不用阴极输出，对比之下声音无法听，故此我觉得用SRPP线路直接输出是不行的，负载有容性负载，也有易受干扰的信号线，因此加阴极输出降低输出阻抗，加强负载能力，减少放大电路的干扰是有必要的。
所谓“特色”也是在特定电路的前提下讲的，已经不用传统电路，何来传统的“特色”？
我玩DIY的思路是和现场比，怎么接近现场就怎么改，从不和名机名箱比，别人的好思路我们东施效颦永远也赶不上，不如按自己思路来。不少童靴喜欢的传统胆机的那种松和慢，恒流电路是不会有的，但我却觉得更接近现场的声音。
谢谢交流！
补充：阻容元件肯定对音质有影响的，用好的阻容元件声音肯定会好些，只是不太赞成花高价在这上面，指标好，声音不错就行。有时高价东西用上去不一定好的
最后简单的讲下后级制作：
后级是涛哥的工作室制作，我只是后期摩机。
后级电压放大原先使用6CG7，后来换成182CC恒流SRPP线路，直藕5687阴极输出推300B。这里和前级电路一样，就不多说了。因后级电源稳压后电压500多伏，注意182CC上管和5687的阴极电阻要大些，不然容易烧管。
每只300B都用一个恒流源模块，电流80ma，好处：
1，电流稳定，调好就不动了，不用反复调偏压。
2，一般功率管静态配对，动态不一定能配对，恒流之后电流不变，就大大降低动态配对的难度。
3，传统电路大动态时电流变动加大，功率管是非线性放大，这是传统胆机电路大动态力度不够的重要原因。恒流之后，功率管是只有电压变，电流是不变的，接近线性放大，这就有了应付大动态音乐的可能。当电源也够给力时，大动态就应付裕如。
4，最重要一点，300B电流加大时，失真加大，频宽减少，这就是300B不能应付交响乐的原因，而采用恒流电路后，只要不出现削波失真，300B的工作电流是不变的，失真大大减少，这就让300B播放交响成为现实。

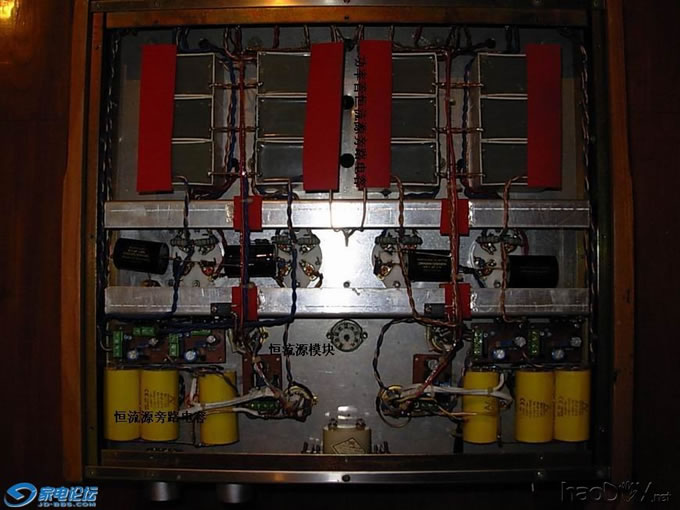

元件选择：因后级原来的电源拆了另做分体电源，内部剩余空间够大，后级的恒流源旁路电容全部换用二手薄膜AV电容，AV电容指标好过苏伦，实测不同频率的阻抗，更接近容抗公式计算的理论值；5687到300B的耦合电容还是用GAD。电阻用理研和东京光音，灯丝电阻用普通大功率金属膜电阻。
信号通路直到300B前后来全部改用纯银线，高频会通透。
后级的电源结构和前级基本一样，因后级电流大，就左右声道分开各用一套稳压电源，6C33做输出管。
