充电器DIY:改装两个三星双路座充 做18650双路充电器

时间:2017-06-06 21:57来源:数码之家 作者:★老⊙兵★ 点击:
改装两个三星双路充 做18650双路充电器,有两种充电器,识别电阻不一样,改好能充电和准确判停,再加电阻进行扩流,下面介绍是个人的方法和过程 三个充电器电路板,拆解贴见:http://bbs.mydigit.cn/read.php?tid=396078准备的线材 废旧硬盘线用来连接指示灯
改装两个三星双路充 做18650双路充电器,有两种充电器,识别电阻不一样,改好能充电和准确判停,再加电阻进行扩流,下面介绍是个人的方法和过程

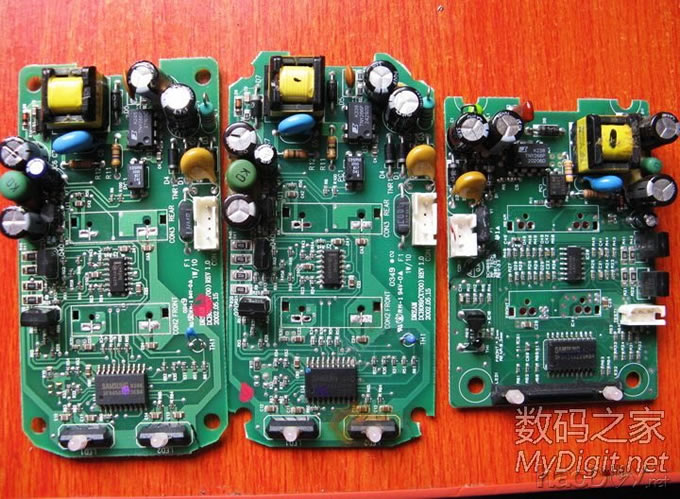

三个充电器电路板,拆解贴见:http://bbs.mydigit.cn/read.php?tid=396078
充电器DIY:改装两个三星双路座充 做18650双路充电器

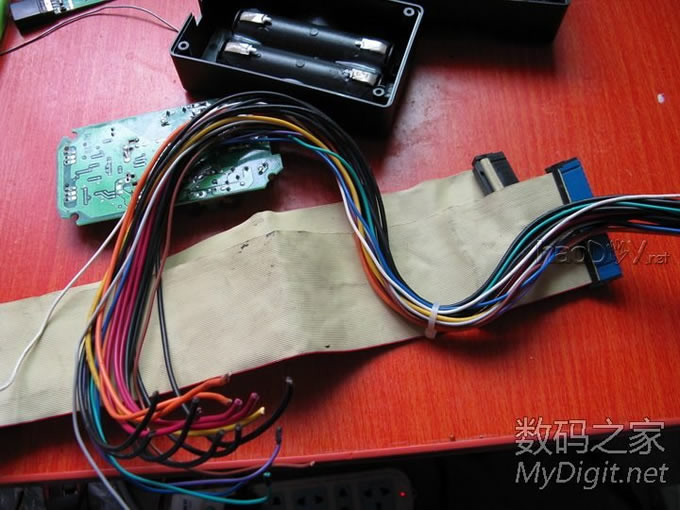

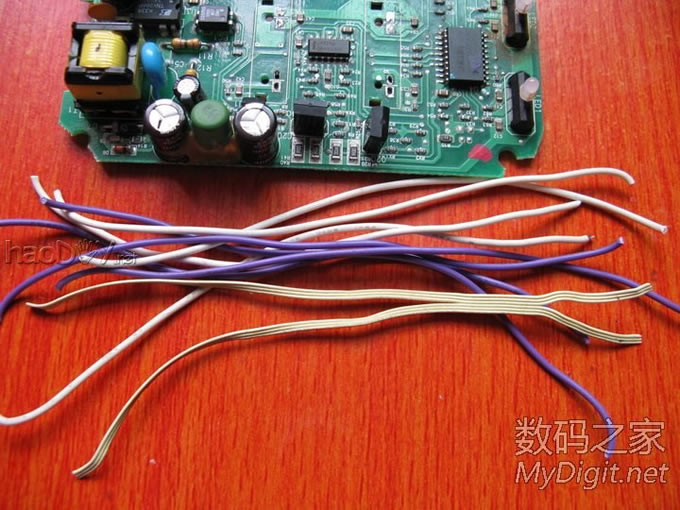

准备的线材
充电器DIY:改装两个三星双路座充 做18650双路充电器
废旧硬盘线用来连接指示灯
充电器DIY:改装两个三星双路座充 做18650双路充电器

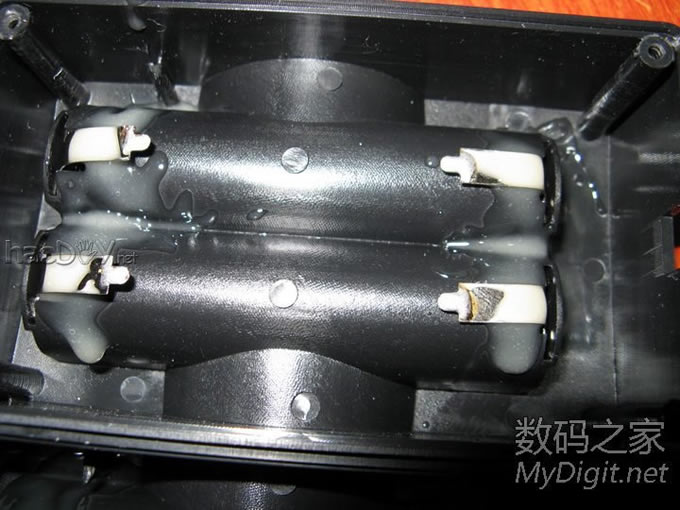

充电槽五金件安装,用504胶固定
充电器DIY:改装两个三星双路座充 做18650双路充电器
焊接连接线
充电器DIY:改装两个三星双路座充 做18650双路充电器

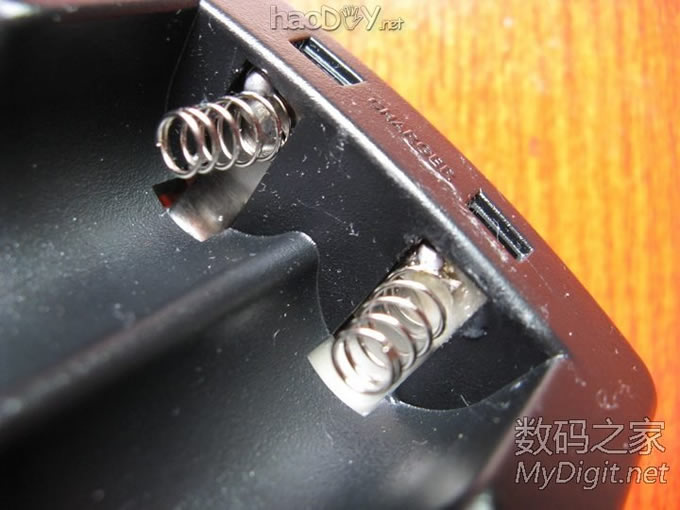

正面弹簧加焊锡,防止接触不良
充电器DIY:改装两个三星双路座充 做18650双路充电器

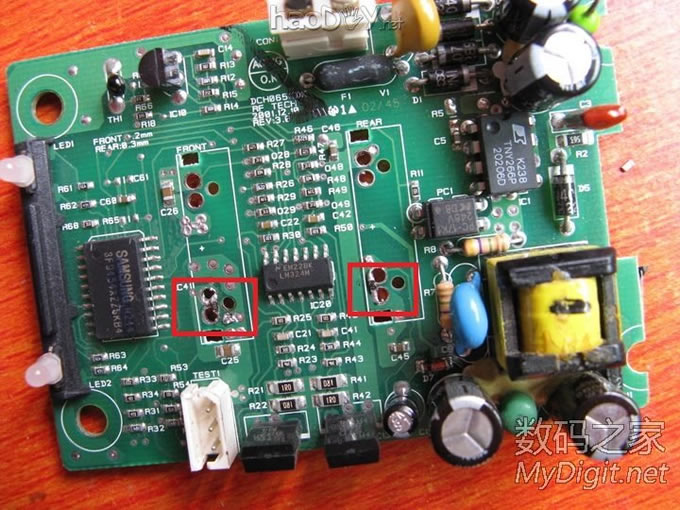

第一个板子
充电器DIY:改装两个三星双路座充 做18650双路充电器

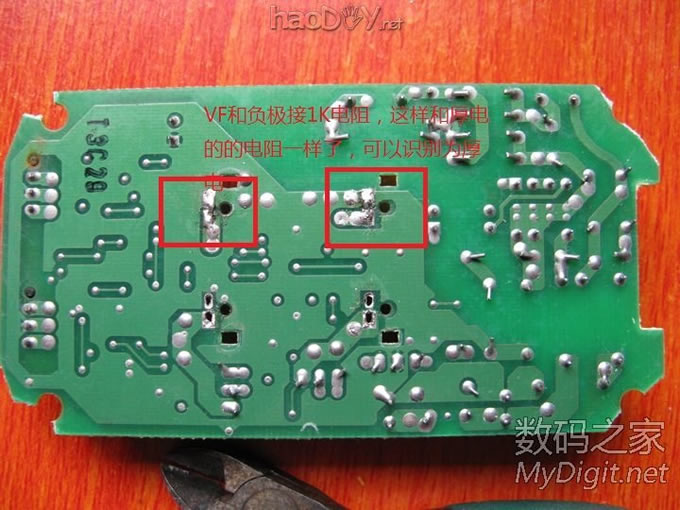

串识别电阻,板子4角加工,以便放入电池盒
充电器DIY:改装两个三星双路座充 做18650双路充电器

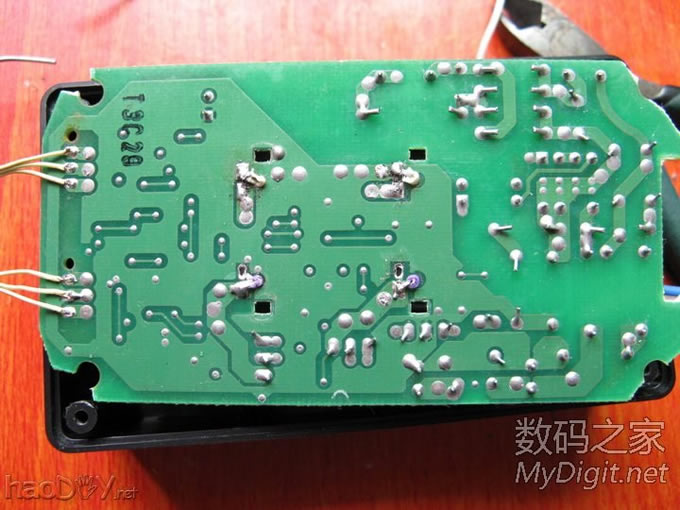

限流电阻焊接
充电器DIY:改装两个三星双路座充 做18650双路充电器

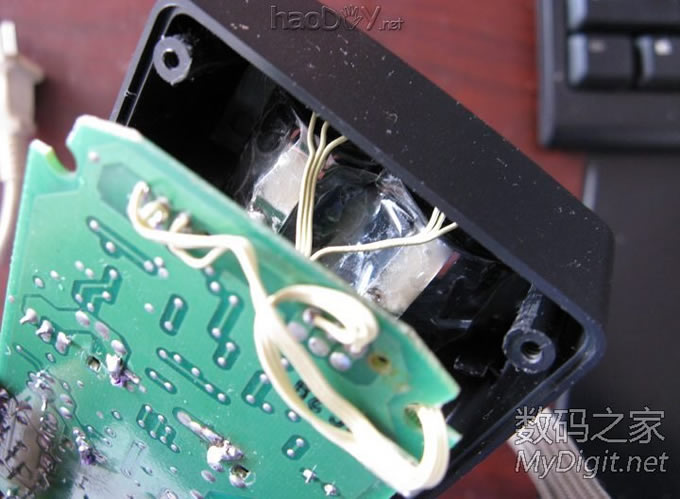

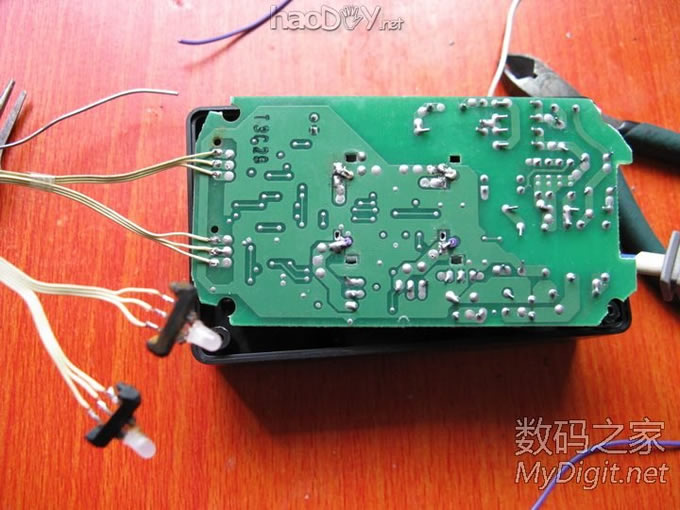

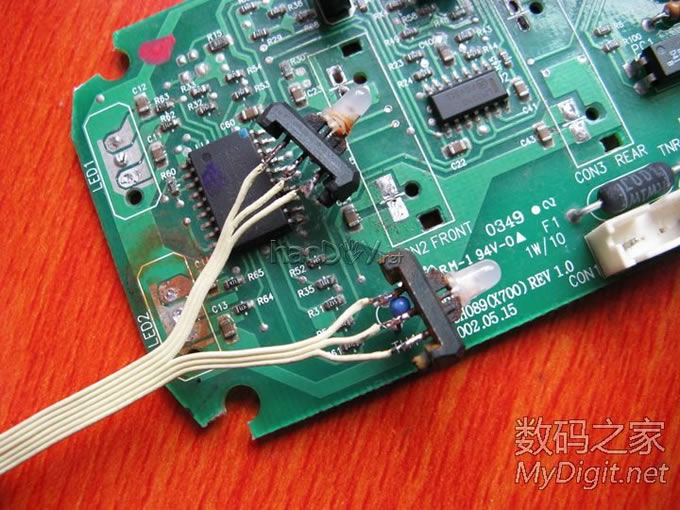

焊接指示灯,用那个硬盘线
充电器DIY:改装两个三星双路座充 做18650双路充电器

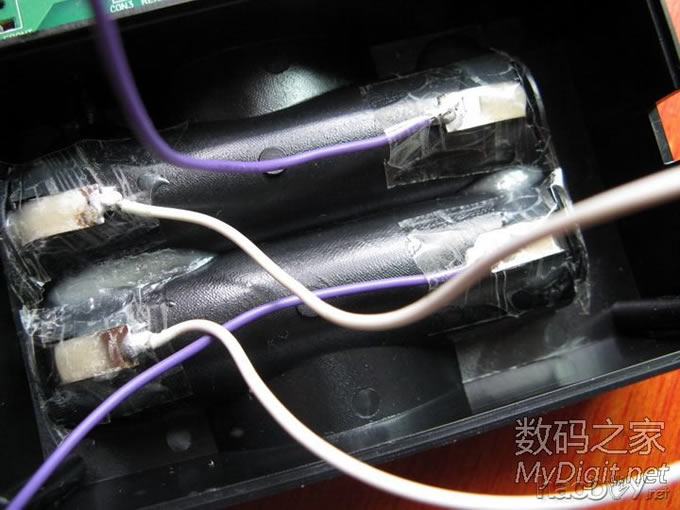

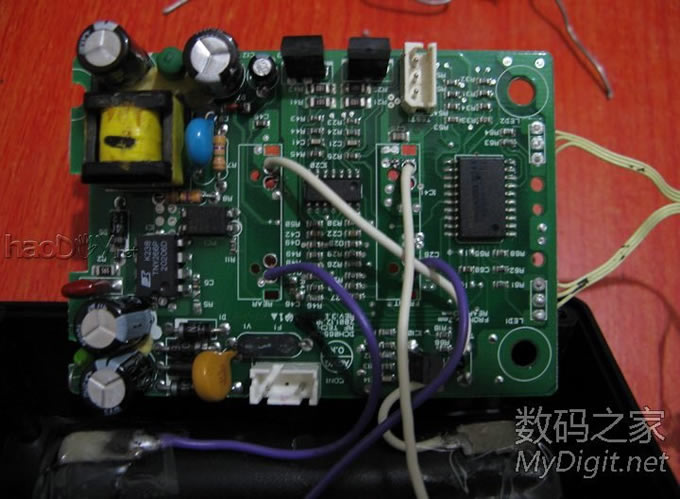

焊电池槽连接线
充电器DIY:改装两个三星双路座充 做18650双路充电器
充电试灯,找好对应槽的指示灯
充电器DIY:改装两个三星双路座充 做18650双路充电器

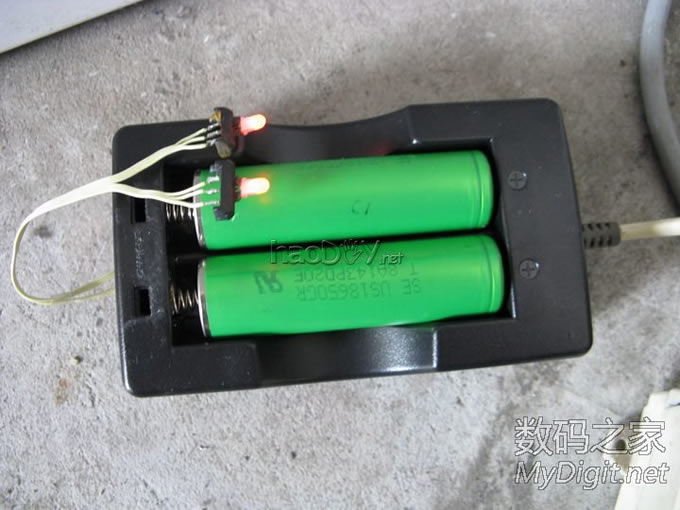

充电测试
充电器DIY:改装两个三星双路座充 做18650双路充电器

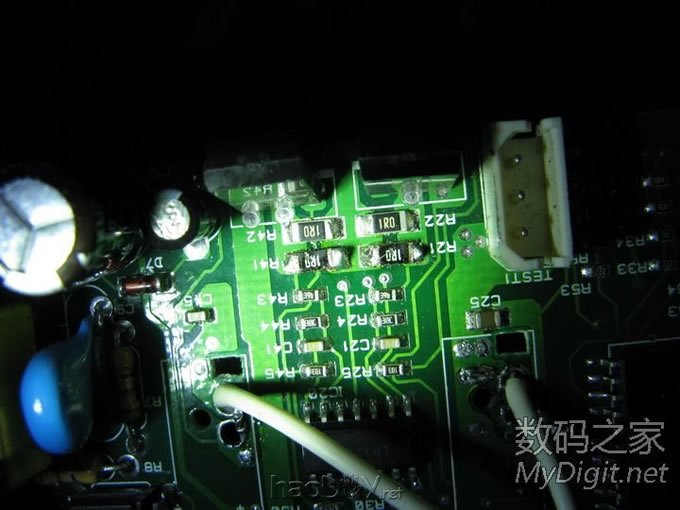

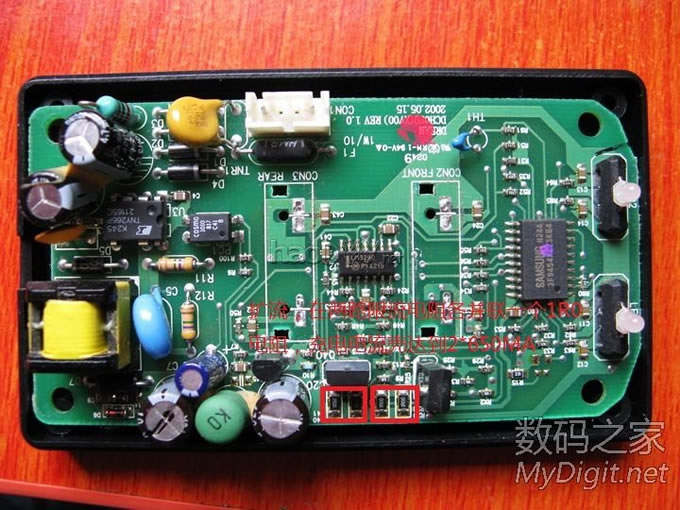

加限流电阻
充电器DIY:改装两个三星双路座充 做18650双路充电器
指示灯用热熔胶固定
充电器DIY:改装两个三星双路座充 做18650双路充电器

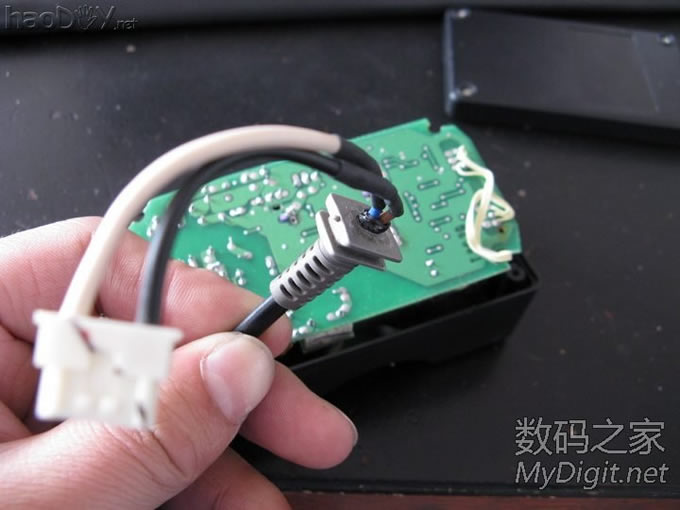

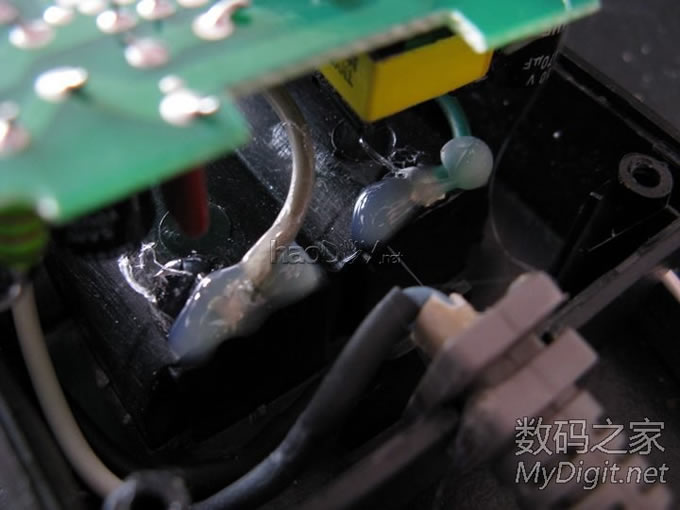

制作的插头线,,是把原来的线抽掉,把换上去的线穿进去,502固定
充电器DIY:改装两个三星双路座充 做18650双路充电器
装好充电测试
充电器DIY:改装两个三星双路座充 做18650双路充电器



充电测试完好,第一个做好了,下面继续还有一种板子,欢迎大家讨论和指正!

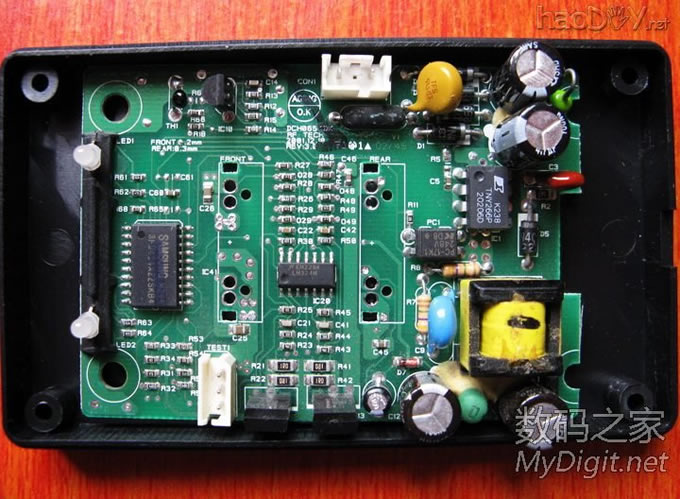

第二种板子,这个板子背面有跳线,我另外有发帖说明,详见:http://bbs.mydigit.cn/read.php?tid=397602
充电器DIY:改装两个三星双路座充 做18650双路充电器

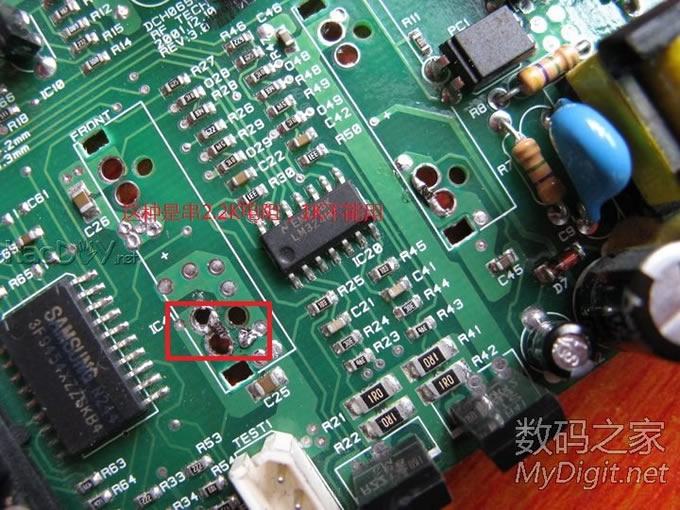

这个识别电阻不一样,是2.2K的
充电器DIY:改装两个三星双路座充 做18650双路充电器

充电器DIY:改装两个三星双路座充 做18650双路充电器

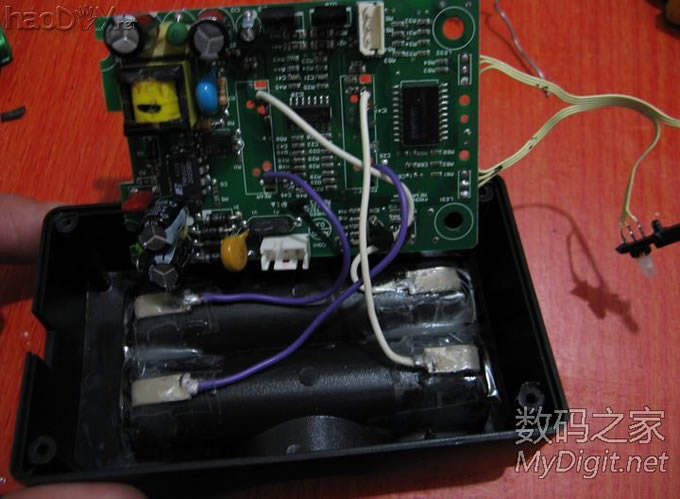

焊接连接线
充电器DIY:改装两个三星双路座充 做18650双路充电器

充电器DIY:改装两个三星双路座充 做18650双路充电器

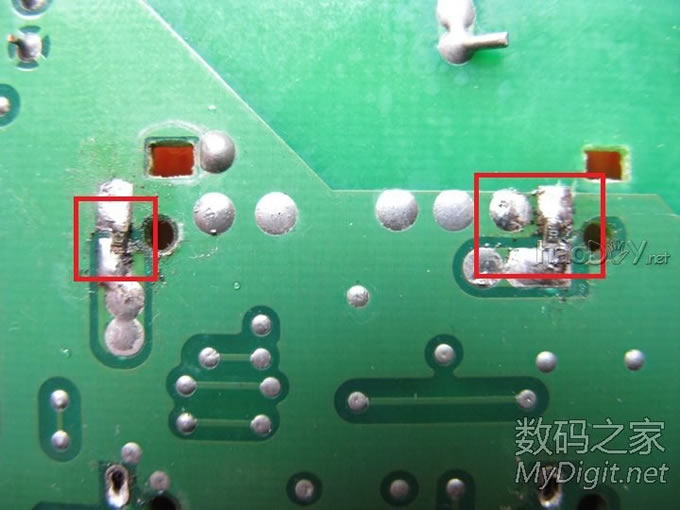

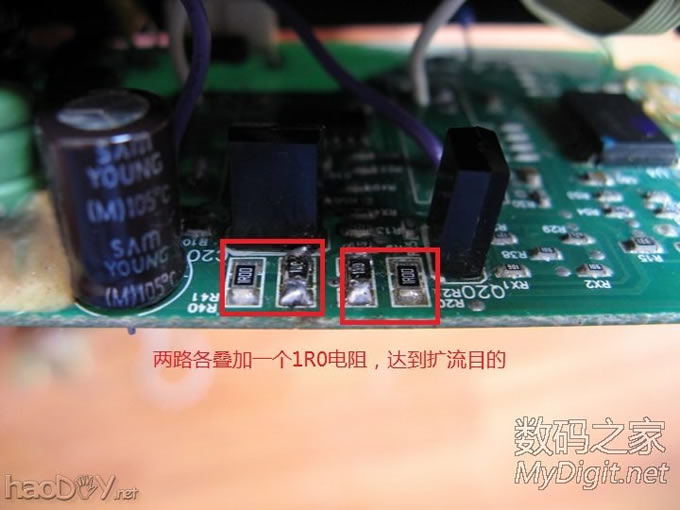

加扩流电阻,叠焊在原来的1R0上面
充电器DIY:改装两个三星双路座充 做18650双路充电器

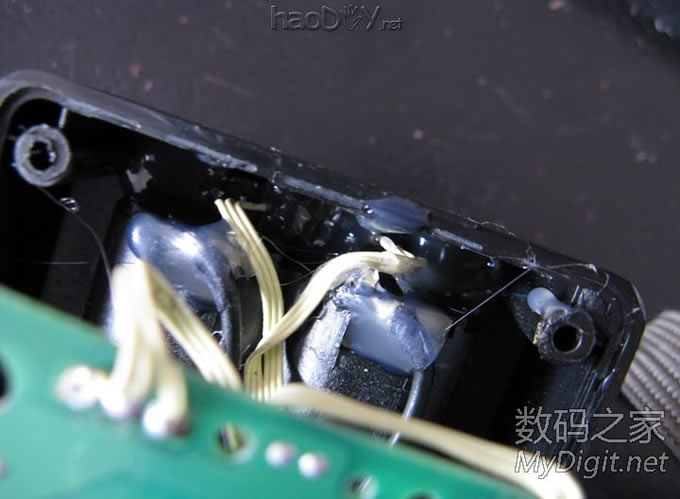

热熔胶固定五金件
充电器DIY:改装两个三星双路座充 做18650双路充电器
固定指示灯
充电器DIY:改装两个三星双路座充 做18650双路充电器

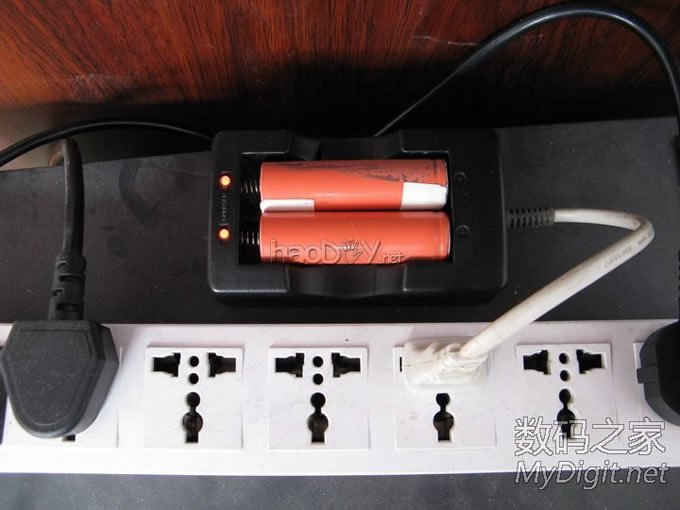

充电测试
充电器DIY:改装两个三星双路座充 做18650双路充电器


由于时间和个人水平的问题就不详细讲解了,上图大家看,后面会继续测试和改进,欢迎大家讨论和指正 !

   改三星座充需要注意一点,因为电池内阻不一样,充电截止电压也不一样,三星充电器线阻很明显,改装充电器用线一定不能太长,用质量好点,粗一点的线会减少线阻,截止就会更准确点

    指示灯改装和充电测试见10楼

没有必要去打磨LED啊,自带的LED装好,用热熔胶把方孔填平,用刀子修理一下即可

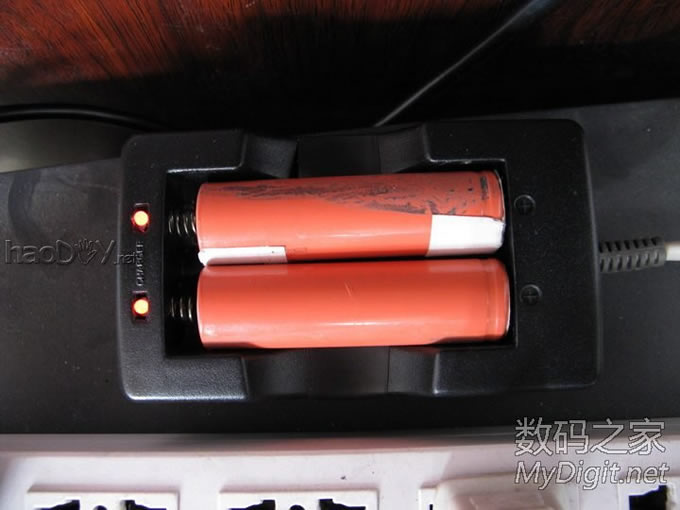

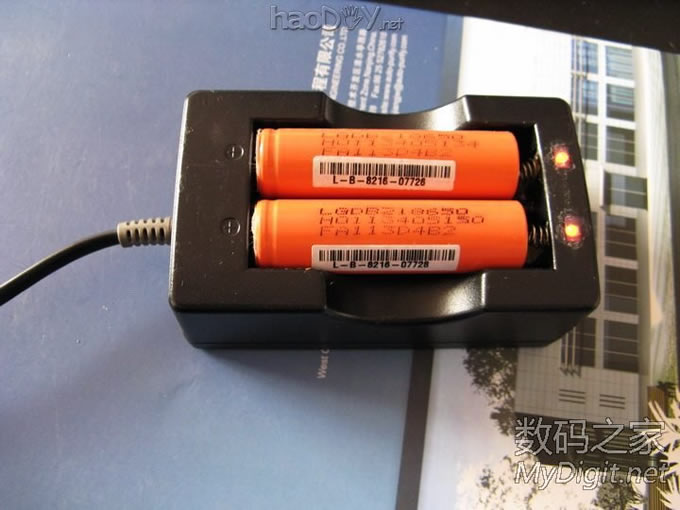

充电中亮红灯
充电器DIY:改装两个三星双路座充 做18650双路充电器

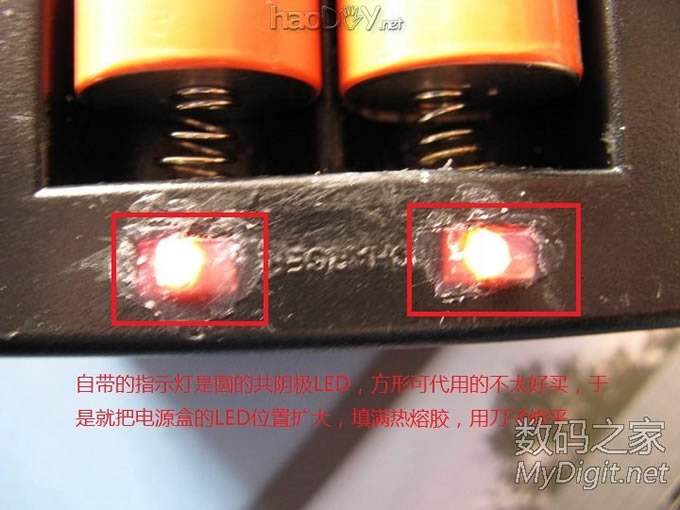

LED指示灯位置处理
充电器DIY:改装两个三星双路座充 做18650双路充电器

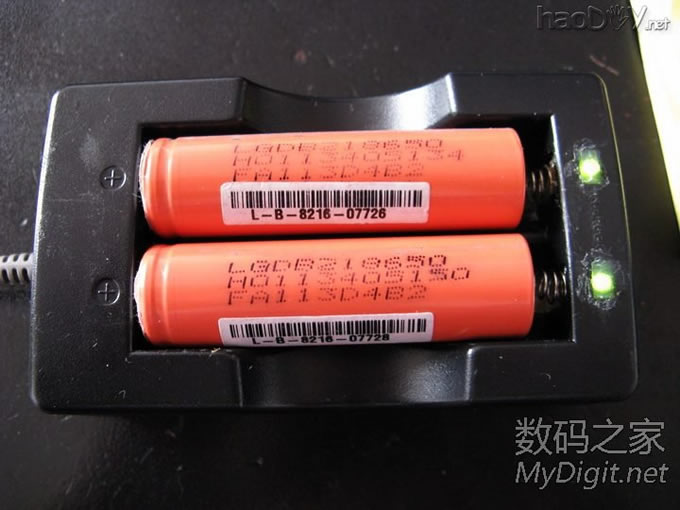

2600的电池3.7V用了三个多小时充满,亮绿灯
充电器DIY:改装两个三星双路座充 做18650双路充电器

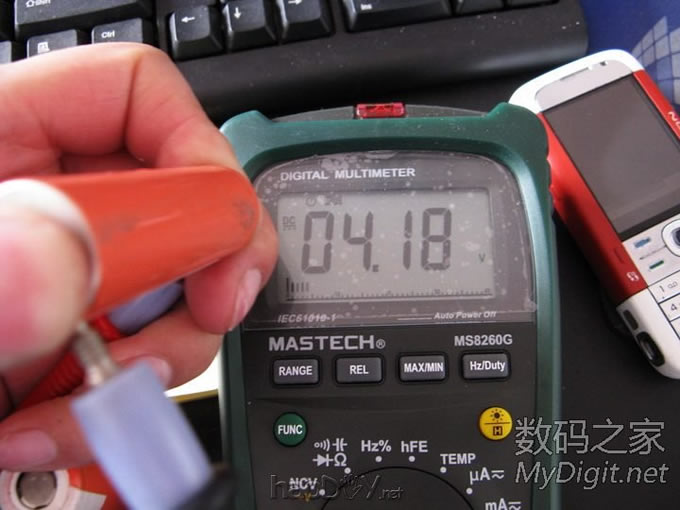

转灯后拿掉电池测电压,基本充满了
充电器DIY:改装两个三星双路座充 做18650双路充电器

如有不足的地方,欢迎各位大师指正,欢迎点评讨论! (责任编辑:admin)
