今天要修的这个液化气灶是03还是04年买的，记得好像是海信的，但不一定是真的，很像山货，但不管怎么说也是正常服务了七八年。。。 直到有一天，老丈人来我家，他比较喜欢做饭，于是厨房就交给他了，那天好像是炖了个汤，汤在火上炖着，我们在客厅里聊天，就听厨房里“砰”的一声，我赶紧跑过去一看，液化气灶的玻璃台面已经粉碎，玻璃渣满地满橱柜台面都是，都是碎成一点一点的小块（钢化玻璃的特点，跟汽车挡风玻璃碎的效果一样），好在汤也没洒，火也没灭，人也不在跟前。。。  之后又买了个新的换上，这个就闲置了，一直扔地下室里，期间地下室被小偷光顾了一回，由于杂物比较多，而且小偷拿走了我价值几千的电线电缆以及各种电器  ，这个就幸免于难。。。不说了，想起来满眼都是泪啊！ 后来在别的地方买了新房，搬走后这些东西也就没用了，一些老婆不准留、不准带进新房的东西都被我带到公司了  ，其中就包括这个灶。。。 在单位也是放了好长时间没动，一是工作忙没空，还有就是当时没考虑好修不修，怎么修，直到前些天干活时剩了这么一块料，看着这块料，我突然来了灵感，对了！做个不锈钢台面！于是，在一个别人都休息的周末，开工了！下面是改造过程，请随我慢慢看1、就是这个灶了，用了七八年了吧，之前是钢化玻璃台面，现在已经没了，就剩边上粘的残渣，期间清理玻璃、除油除锈等过程略过
2、根据实物测量尺寸，画了个草图，期间尺寸修改了很多次才定下来,而且两边的尺寸不一样，划线的时候还不能把正反搞混了，纠结中不锈钢板上的点、线都完工了
3、开孔，本来想用等离子切割或者激光切割来着，但是后来一想这点活人家也不稀的干，什么时候排上也不知道，而且成本还高，不符合DIY的精神，所以一咬牙一跺脚决定了，用电钻开孔！于是有了辛苦的开始....
4、也不知过了几个小时后的成果...并不是我偷懒，  ，当然，偷懒也占一部分原因，主要是3mm的不锈钢不好钻啊，干过不锈钢加工的童鞋应该知道，不锈钢韧性好，钻孔费钻头，我用的是直径4.2的含钴钻头，这样还要钻两三个孔冷却一下钻头，直径190的大圆啊，我算了一下要钻140多个小孔！
5、钻完孔后还要把中间的圆盘抠出来啊，也是费了好半天劲才完美抠出，怎么样，这个洞洞圆吧？
6、抠出来的圆盘，像不像遥远夜空中的圆月？ 。。。呃，扯远了
7、再开另外一个，进程约二分之一.
8、进程百分之百，好累人，我用两个钻头倒换着用，这期间还磨了四五次钻头.
9、开两个小孔，这个就好办了，专门的开孔工具，原来准备开18的孔，后来想眼太大了容易进油渍，所以最终决定开14的小孔（旋钮的轴是8mm的）。不过这也考验测量和划线的准确性啊
10、开孔工具展示.不锈钢专用扩孔器
11、分分钟搞定.
12、检验一下工作成果，效果非常完美.
13、再看看另外一个，也很好嘛.
14、再看看灶头位置，我觉得非常同心，客官您说呢？
15、另一个，这简直是鬼斧神工嘛 哈！

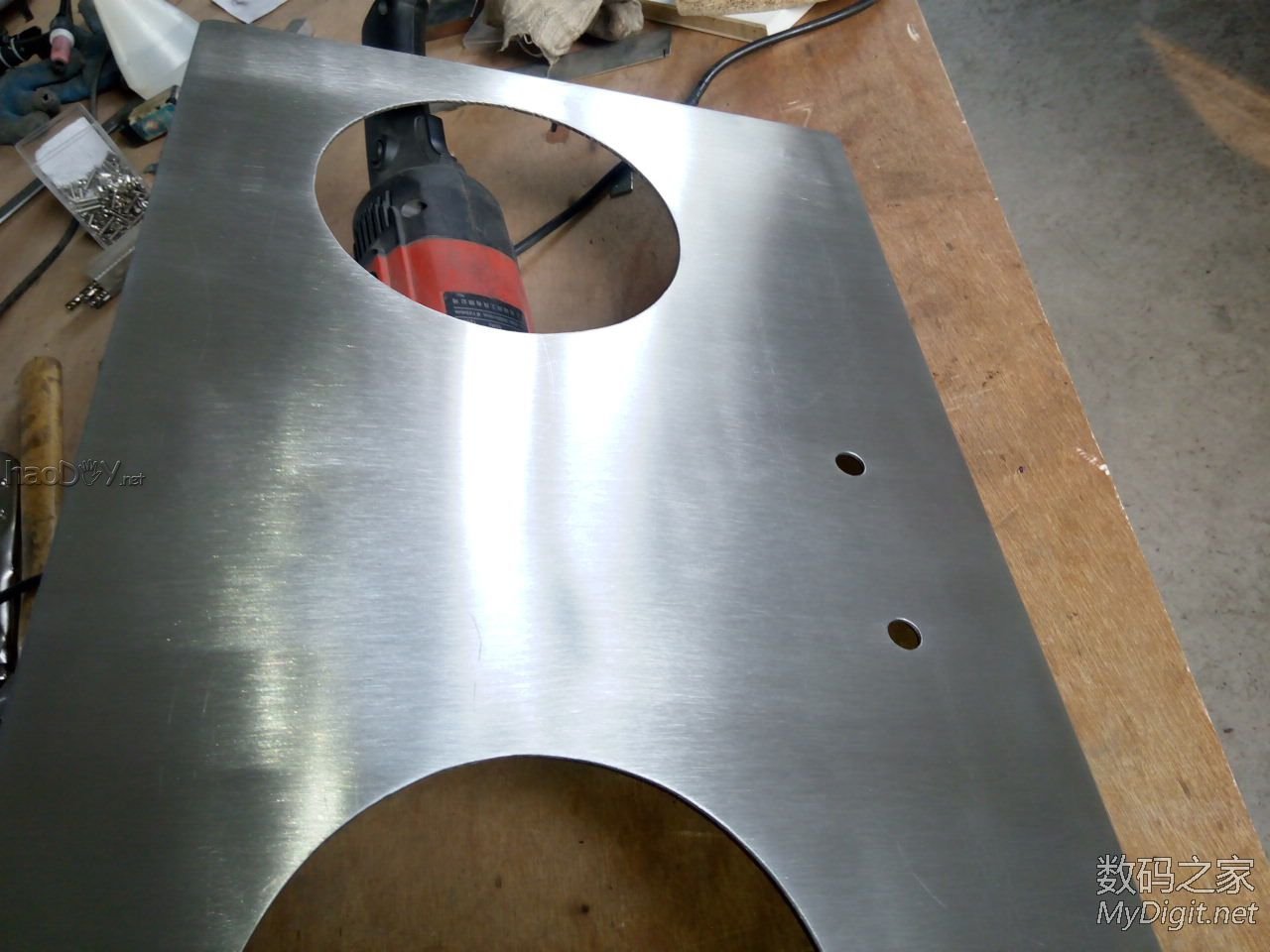

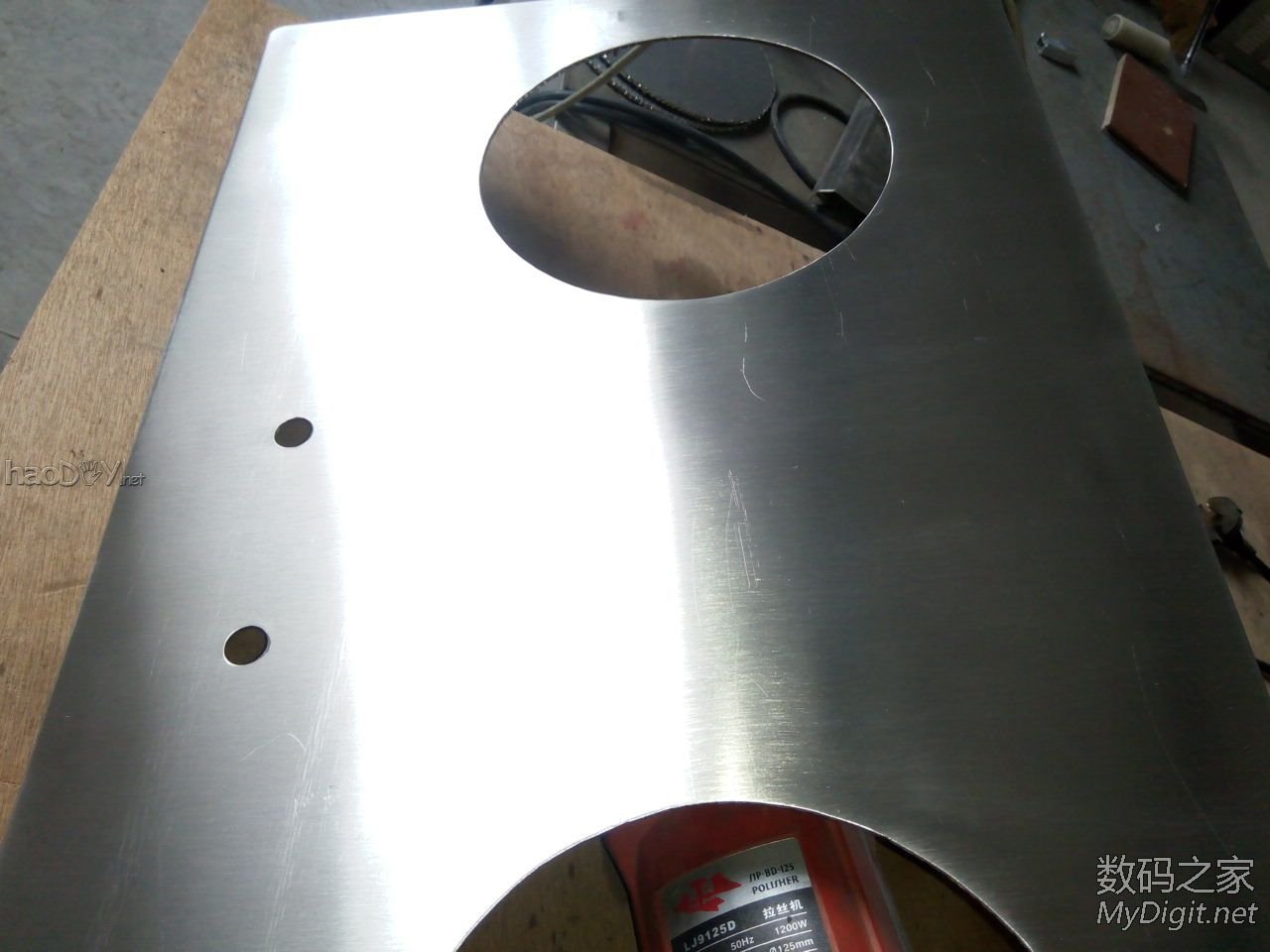

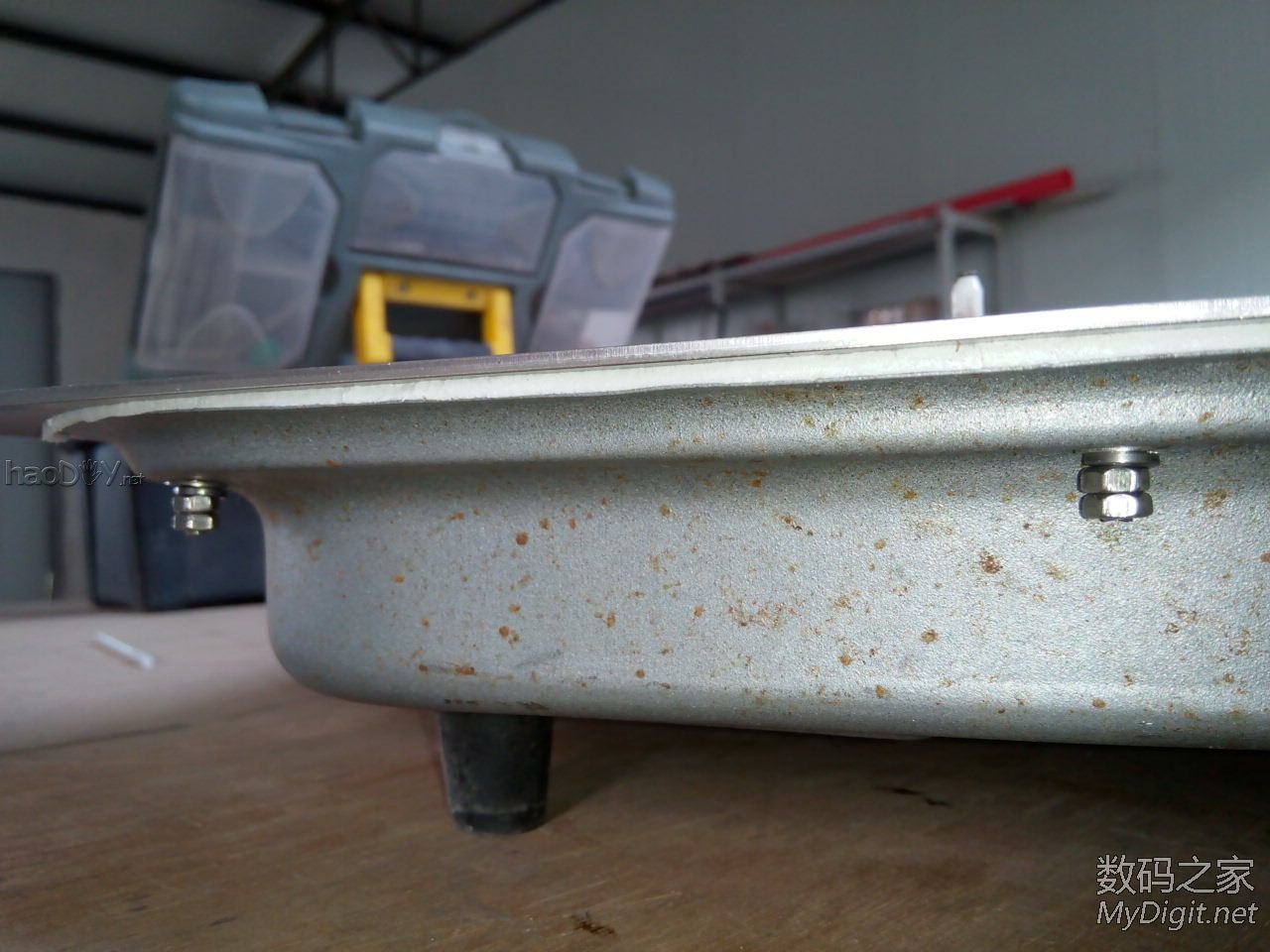

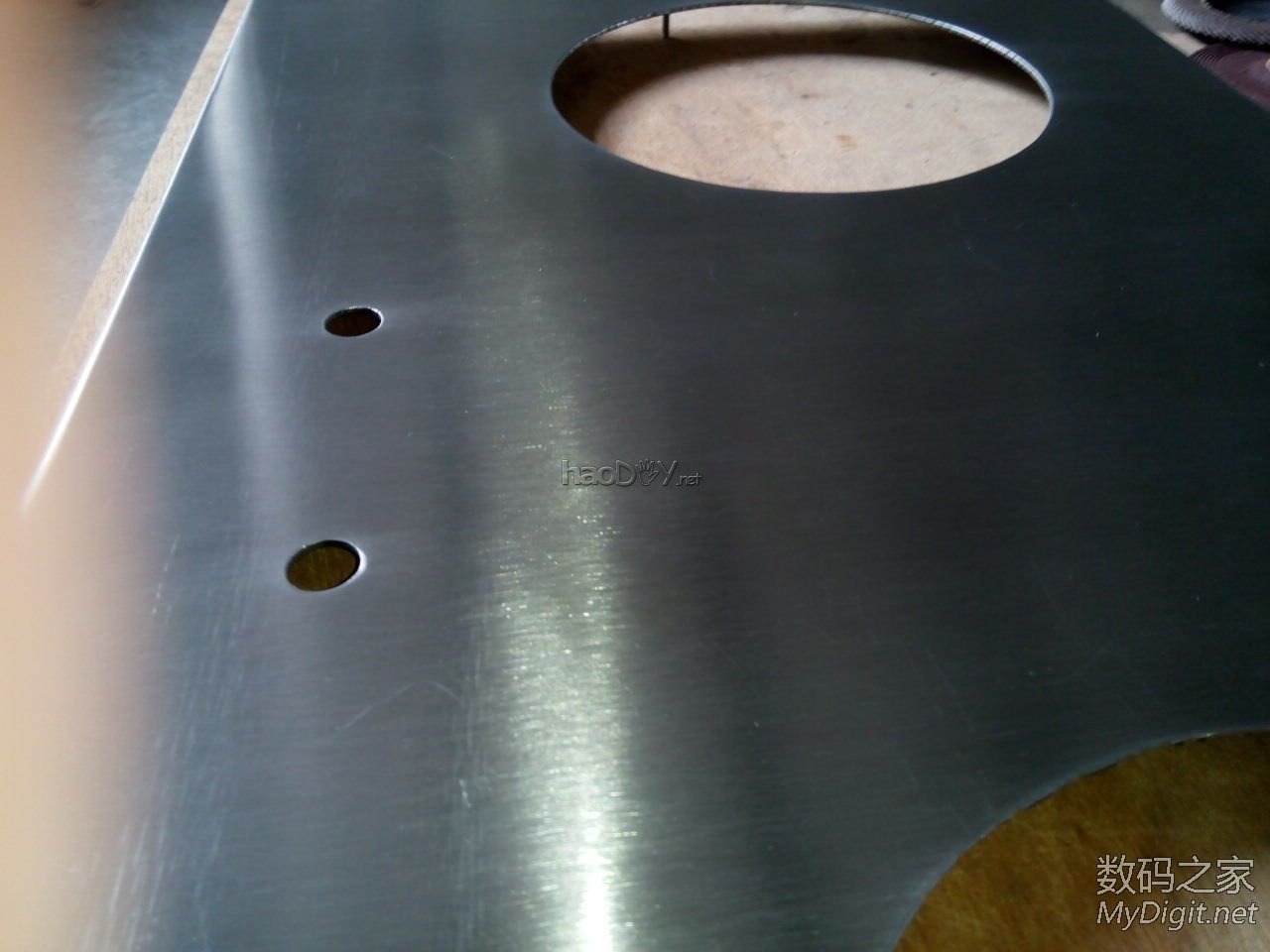

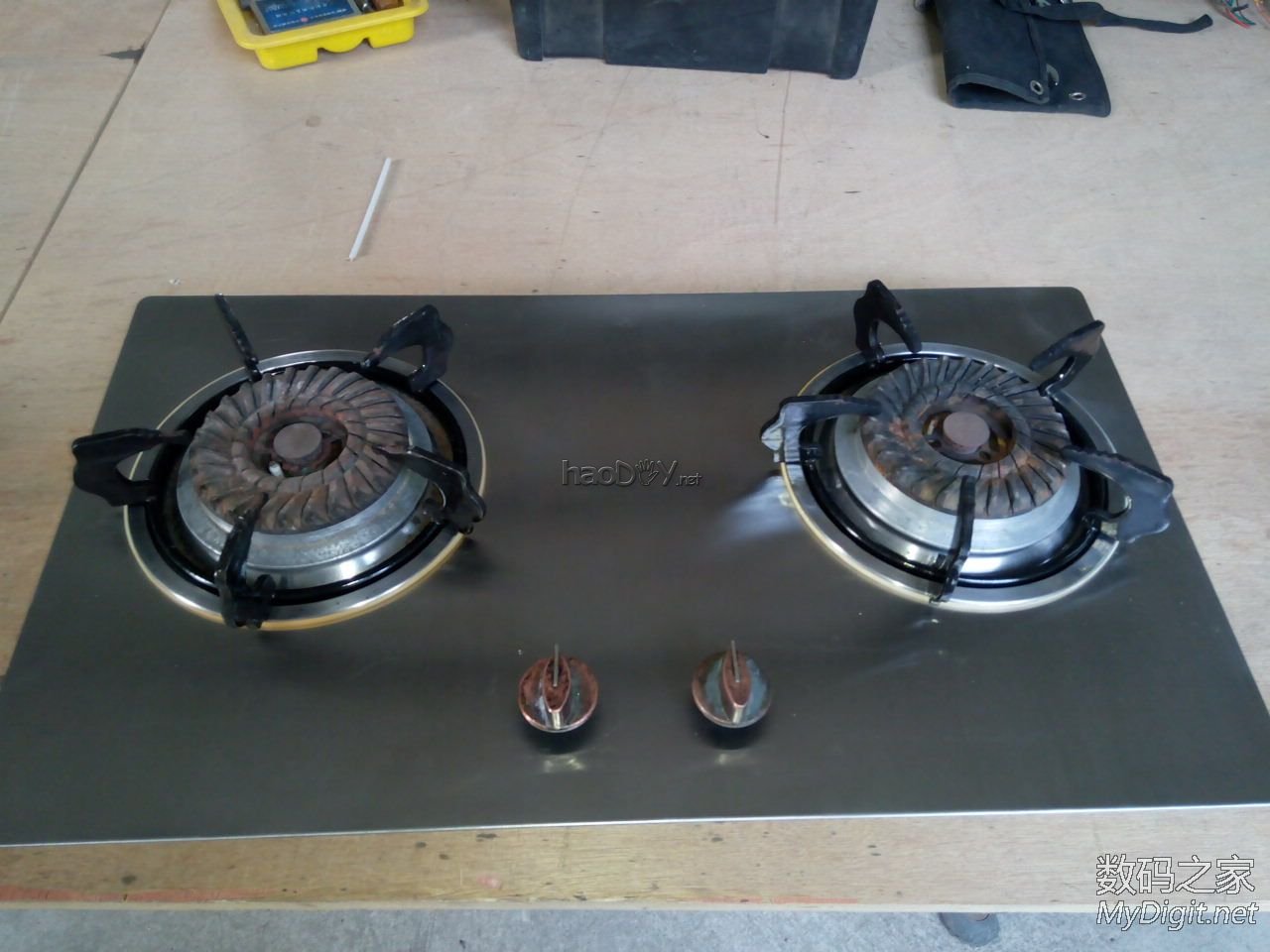

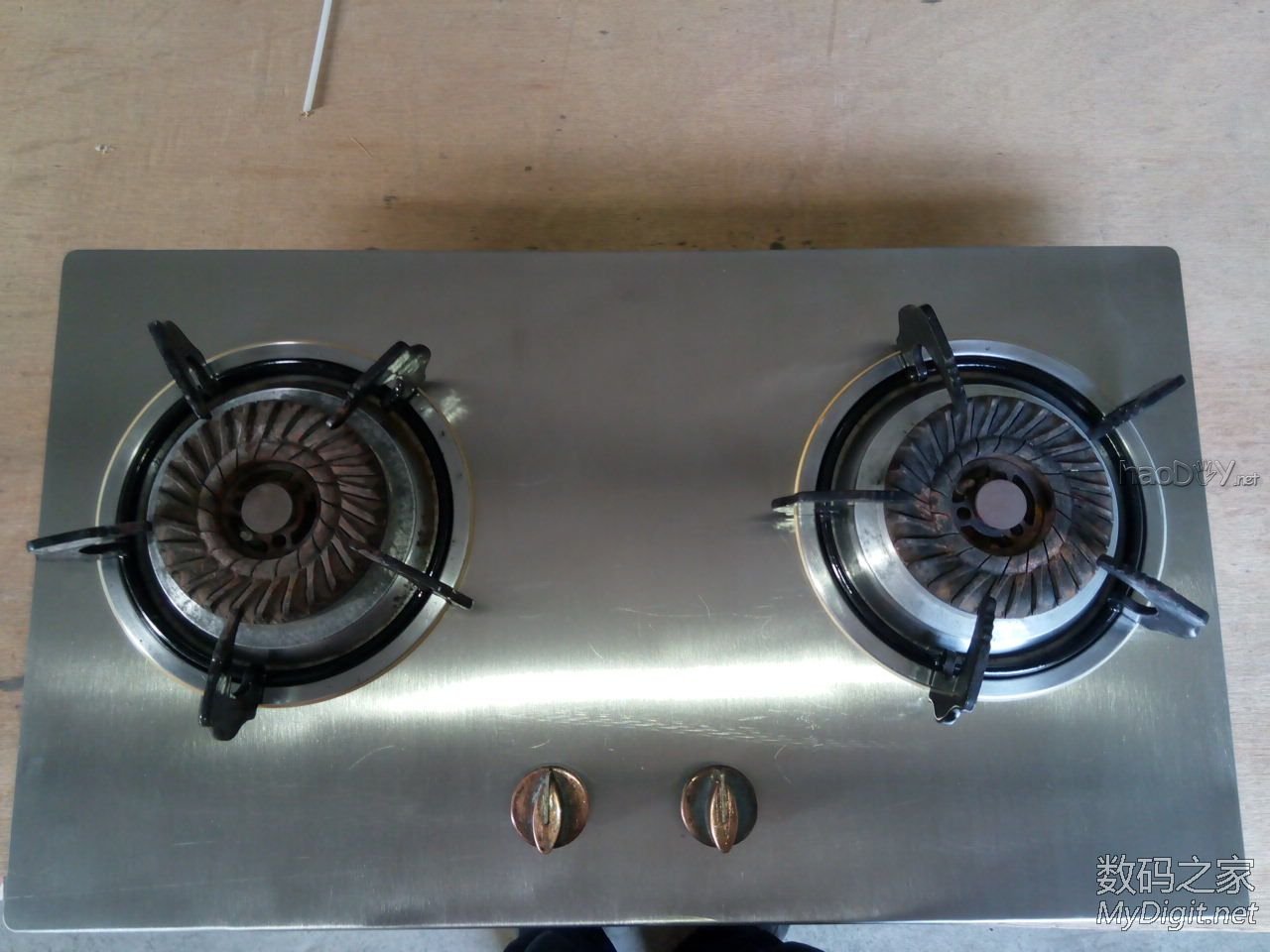

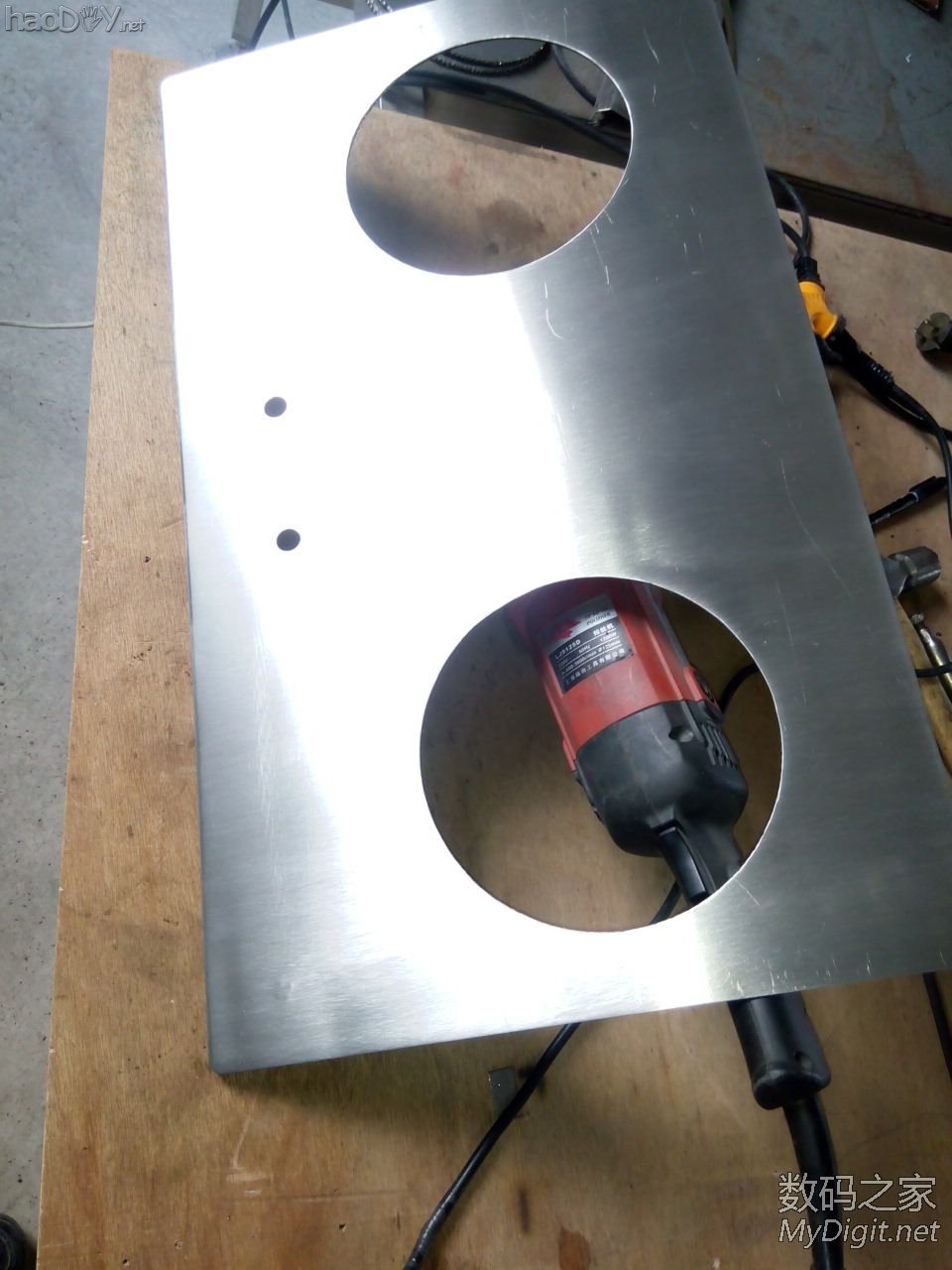

未完待续。。。 16、打磨内圆的毛刺，剌（la，二声）着自己可不好玩啦.  17、全部打磨完成.  18、然后就是要把四个角倒圆了，尖尖的角肯定不好看，原来打算倒R20的圆，定位孔都打好了，后来觉得有点大，最后还是改成R10的了，这样工作量也少些嘛.   19、再下一步工作，将不锈钢板放好并用大力钳子将位置固定.  20、反过来，在底座的外侧边缘打几个小孔.  21、就是这样的小孔，直径4.2.  22、您问打孔干嘛？喏，就是这样啦，按照孔的位置焊上螺栓用来固定.  23、用的是M4x20沉头螺丝，本来可以在不锈钢板上沉孔的，因为螺丝露在外面比较难看，所以还是焊上去了，对称4个焊点，就是把螺栓掰弯了焊点也不会开.  24、焊好后把底座放上，偶买噶的！一次成功！   25、再看看另一边，同样完美！  26、很关键的一道工序，检测气密性，接上气管，喉箍伺候.  27、看看管子另一头，呵呵，氩气瓶.  28、看看压力，瓶内压力实际是5MPa，我是将气阀打开后再关闭，这样管路内就憋了5MPa的压力，十几分钟后压力下降了一半左右，用肥皂水检查也没发现明显的漏点，我感觉问题不大，毕竟使用时的压力才零点几MPa，也可能是连接软管处有漏气。  29、在试压力的同时还有一个活要干，给不锈钢板洗洗脸，呵呵，就是打磨一下，然后表面拉丝处理，这是手持式拉丝机和拉丝轮，粗细各一个.  30、先用粗的拉一便，再用细的来一遍，最后成这样了，咦，我怎么想起了黄大锤...   31、换个角度在看，由于处理完的表面很亮，在阳光下反光厉害，怎么拍也是这样.  32、近一点看看，能看出点来了。#p#分页标题#e#  33、还是这个效果.  34、这张貌似好一点.  35、逼得我快变形了.   36、不照了，按上再说吧，在底座边缘粘了一圈双面胶后每个螺栓都是平垫弹簧垫加双螺帽拧紧.  37、把各个部件装上后的样子，瞬间高大上的感觉了有木有！。  38、把手机高举头顶拍个正脸，至此全部完工！  好了，看在我辛苦工作、拍照、编辑的份上，让M币来的更猛烈些吧 咱们的规矩照旧，只是我每天评分数量有限，都不够用，按顺序来哈，谢谢大家的支持！ (责任编辑：admin) |
