新手求教电子管放大电路的设计过程与步骤

时间:2017-09-24 21:55来源:www.crystalradio.cn 作者:fantomharp 点击:
新手求教电子管放大电路的设计过程与步骤 ,矿石收音机论坛
最近迷上了电子管耳放,自己学着做了一台,后来又学着抄PCB,学着做拟真电路,看电子管电路基础的一些书籍文章。现在也就是能当个复杂的手工玩具做做。对于如何设计电路还是不太理解,望坛友指教。

耳放的功率用SRRP或阴随就差不多了,所以也不用考虑输出牛,电路简单一些。但是如何设计呢?

举个例子:如果手头有一个可以输出72V电压,1安电流的变压器。音源用高清播放器或CD之类,耳机用300阻抗97db灵敏度的耳机。这个耳放应如何着手设计?

先按我的理解说说,帮看看对不对。

1、首先假定电路用石整流,选择二倍压整流滤波,B+电压可以升到144伏,基本能满足电子管的工作要求?

2、单端耳放一般两只到三只电子管采用一级电压放大,加一级SRPP或两级电压放大加一级阴随是不是就可以了?

3、根据B+电压选择适当的电子管,由于电压不高,可以选一些低压管子?第一级电压放大用一些高u的管子(40-60倍的)?

4、B+电压是144伏,可以设定一个电流值根据曲线找到静态工作点并计算出Ra电阻,但是如何定屏极静态电流值?栅负压如何定?这两个定了之后才能确定阴极电阻值吧?这些数值的确定是什么原则呢?以失真控制为前提还是以输出增益要求为前提?

5、阴极旁路电容、输入电容、级间电容看资料是根据频响范围和相关电阻由公式计算出来的,一般按低频10-20hz的截止频率确定电容大小,这个直接套公式就可以吗?

6、电压放大之后如何设计就不太懂了,如何得到耳机所需的输出功率以及匹配输出阻抗?输出功率和输出阻抗有公式可以计算,但是公式所用到的这些数值如何根据设计取得?

望不吝赐教!谢谢!


a
最近迷上了电子管耳放,自己学着做了一台,后来又学着抄PCB,学着做拟真电路,看电子管电路基础的一些书籍文章。现在也就是能当个复杂的手工玩具做做。对于如何设计电路还是不太理解,望坛友指教。

耳放的功率用SRRP或阴随就差不多了,所以也不用考虑输出牛,电路简单一些。但是如何设计呢?

举个例子:如果手头有一个可以输出72V电压,1安电流的变压器。音源用高清播放器或CD之类,耳机用300阻抗97db灵敏度的耳机。这个耳放应如何着手设计?

先按我的理解说说,帮看看对不对。

1、首先假定电路用石整流,选择二倍压整流滤波,B+电压可以升到144伏,基本能满足电子管的工作要求?

2、单端耳放一般两只到三只电子管采用一级电压放大,加一级SRPP或两级电压放大加一级阴随是不是就可以了?

3、根据B+电压选择适当的电子管,由于电压不高,可以选一些低压管子?第一级电压放大用一些高u的管子(40-60倍的)?

4、B+电压是144伏,可以设定一个电流值根据曲线找到静态工作点并计算出Ra电阻,但是如何定屏极静态电流值?栅负压如何定?这两个定了之后才能确定阴极电阻值吧?这些数值的确定是什么原则呢?以失真控制为前提还是以输出增益要求为前提?

5、阴极旁路电容、输入电容、级间电容看资料是根据频响范围和相关电阻由公式计算出来的,一般按低频10-20hz的截止频率确定电容大小,这个直接套公式就可以吗?

6、电压放大之后如何设计就不太懂了,如何得到耳机所需的输出功率以及匹配输出阻抗?输出功率和输出阻抗有公式可以计算,但是公式所用到的这些数值如何根据设计取得?

望不吝赐教!谢谢!

冤枉啊~于版~不是想搞设计,就是想通过实例过程把自己所了解的一大堆琐碎的知识串起来~通过实例记得牢。

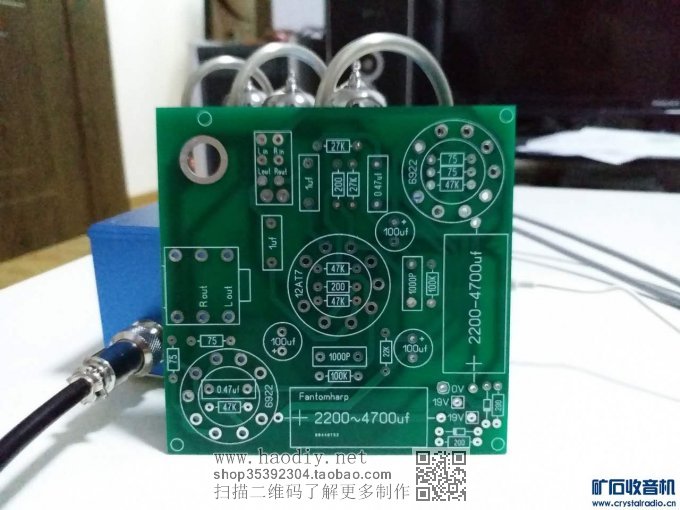

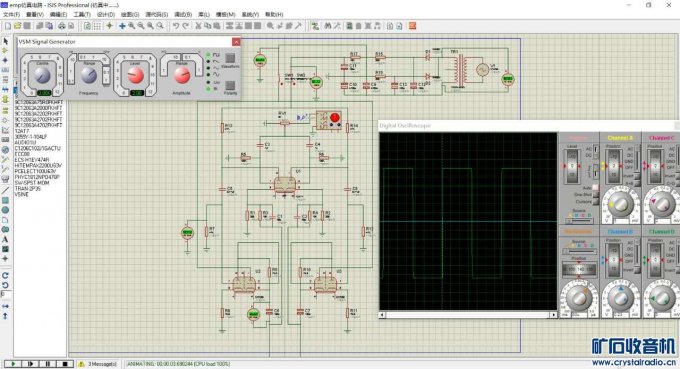

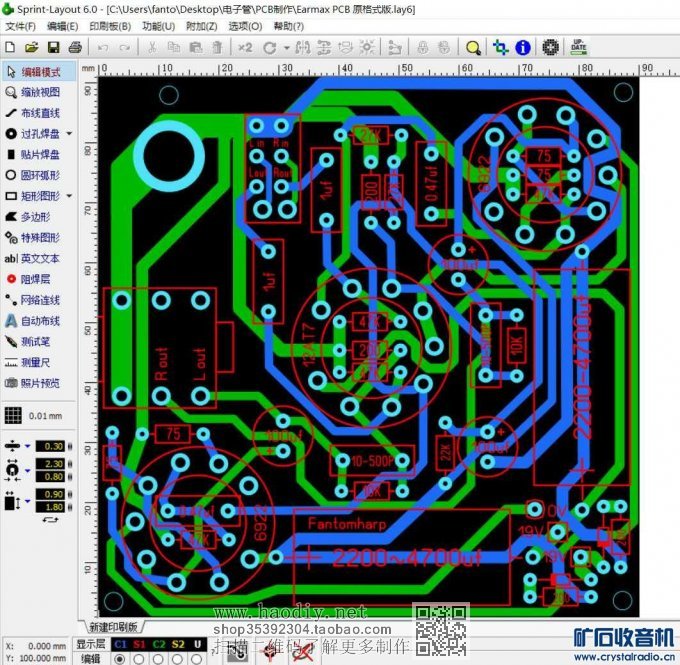

其实起因是由于泡网发现了diy胆机这个玩法,被吸引了。于是找了个earmax pro的耳放被他的介绍所迷,看网上制作的人还不少,电路也不是很复杂,于是自己也学着制作了一个earmax pro的耳放。随着制作,拆了重做,再做,也发现里面的乐趣很多,也很难,不想仅仅做个焊接工,于是开始学习电路知识。学着做模拟电路,学着画PCB,自己开的PCB由于改了线路,做出的耳放有噪音,又学着排查,各种折腾。对这个电路的特性还是知其然不知所以然,但是这个电路的讨论贴都是好几年前的了,而且很多人对这个电路不感冒~现在也不好意思再拿出来讨论。就想通过弄个其他实例了解的更清楚些。也为以后做其他胆机打个基础。

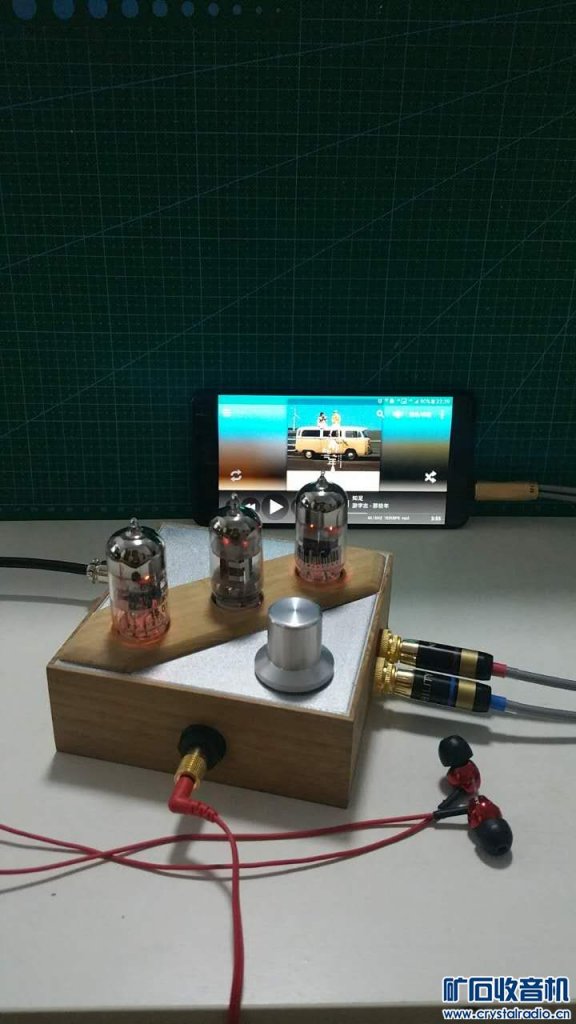

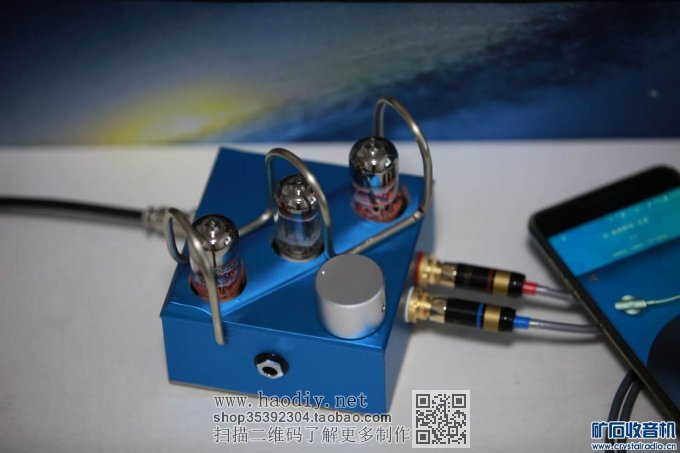

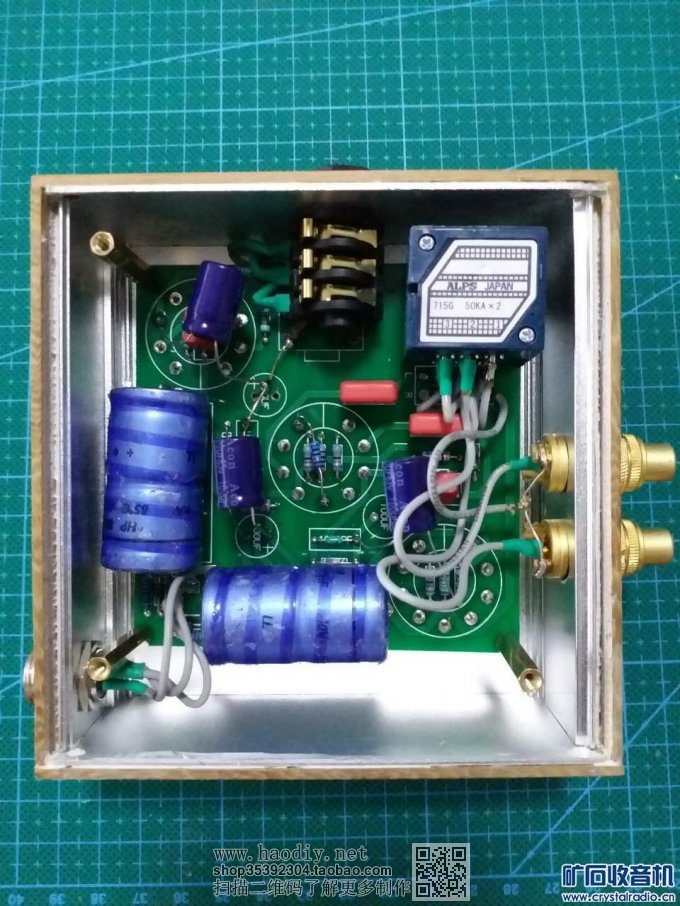

发些自己的制作过程吧~
新手求教电子管放大电路的设计过程与步骤新手求教电子管放大电路的设计过程与步骤新手求教电子管放大电路的设计过程与步骤新手求教电子管放大电路的设计过程与步骤新手求教电子管放大电路的设计过程与步骤新手求教电子管放大电路的设计过程与步骤
