用话筒芯作的耳机

时间:2017-08-28 21:10来源:www.crystalradio.cn 作者:爱鼓捣无线电 点击:
用话筒芯作的耳机 ,矿石收音机论坛

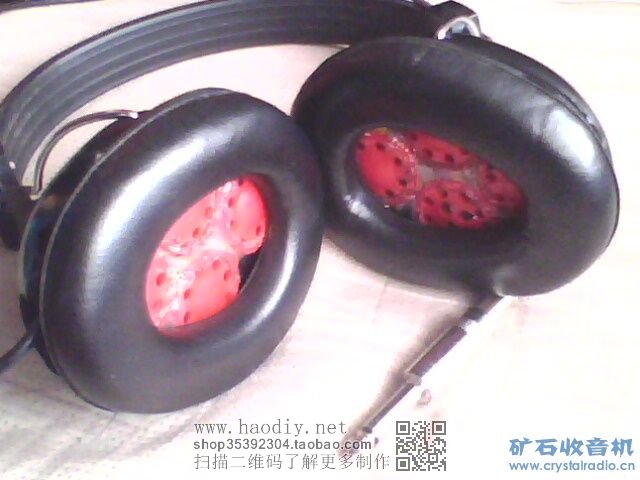

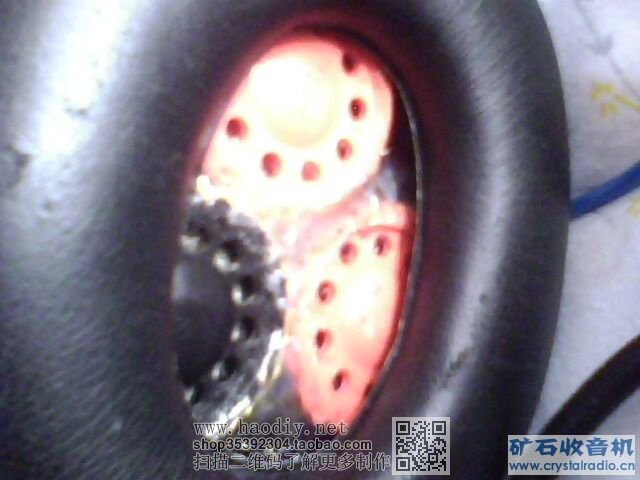

6个600欧话筒芯做的 灵敏度音质均好
耳机





用话筒芯作的耳机





用话筒芯作的耳机





用话筒芯作的耳机

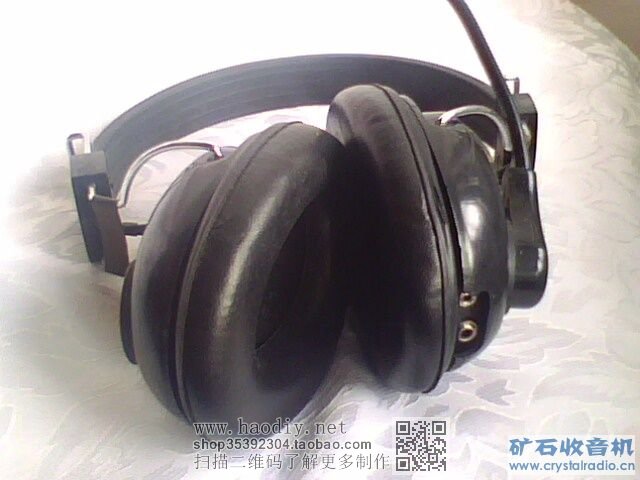

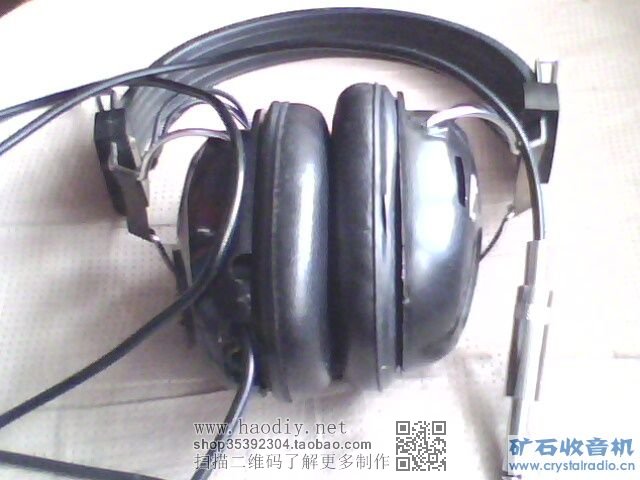

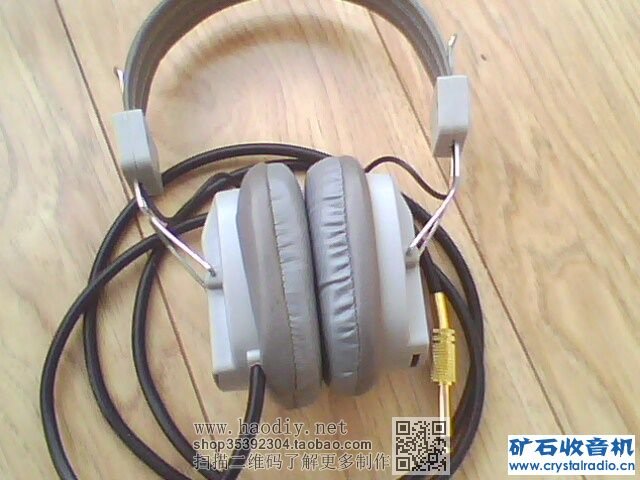

矿友glqwg送的头戴校园收音机,利用其外壳又 DIY了一个8只话筒芯的矿机用高阻耳机,效果比6只的还好.

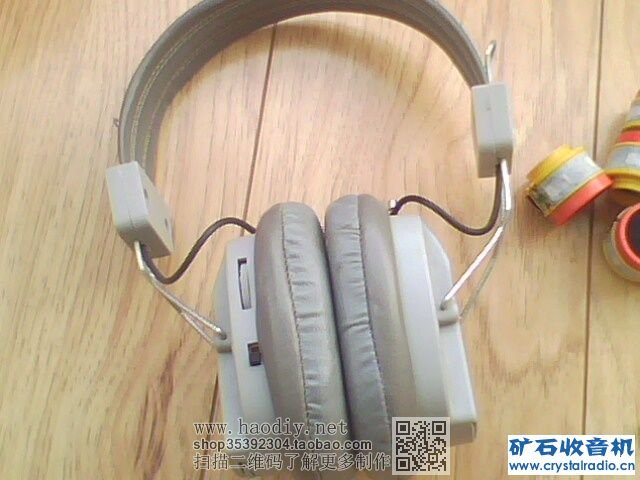

glqwg 送的耳机

用话筒芯作的耳机

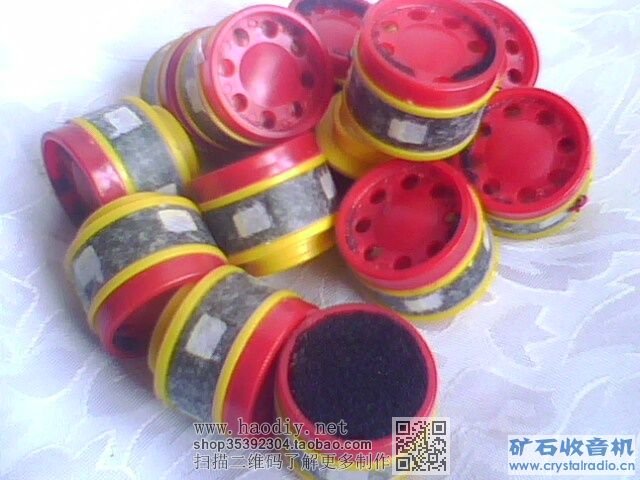

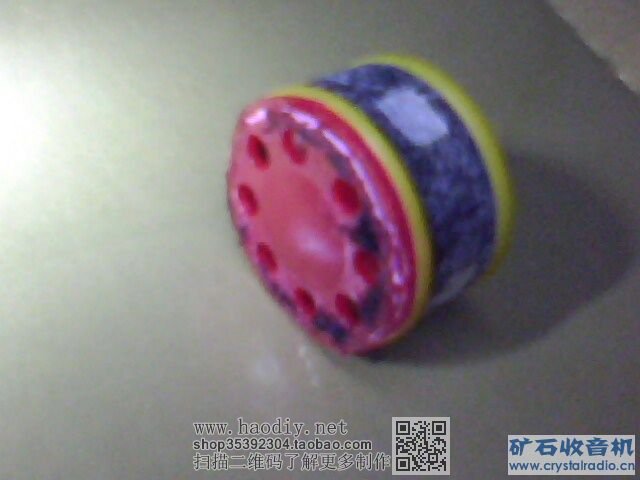

600欧动圈话筒芯

用话筒芯作的耳机





拆了

用话筒芯作的耳机

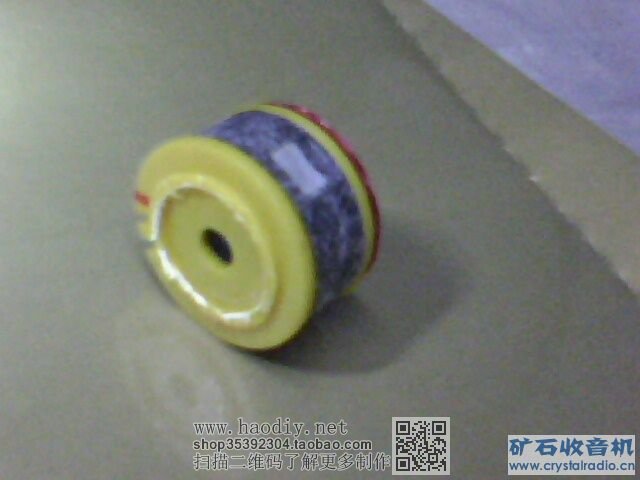

把话筒芯两边多余部分去掉,减小体积

用话筒芯作的耳机





用数字表直流200UA挡测话筒芯相位,用一细导线外皮碰触话筒芯膜片,看电流的正负变化,已确定同名端.

用话筒芯作的耳机

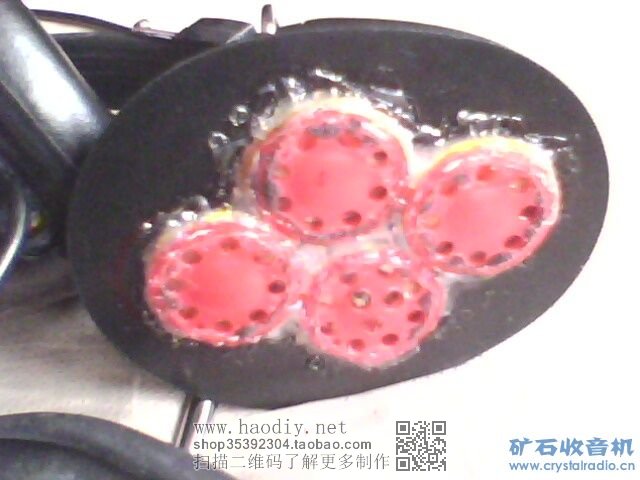

耳机壳开好放4个话筒芯的口

用话筒芯作的耳机





用话筒芯作的耳机

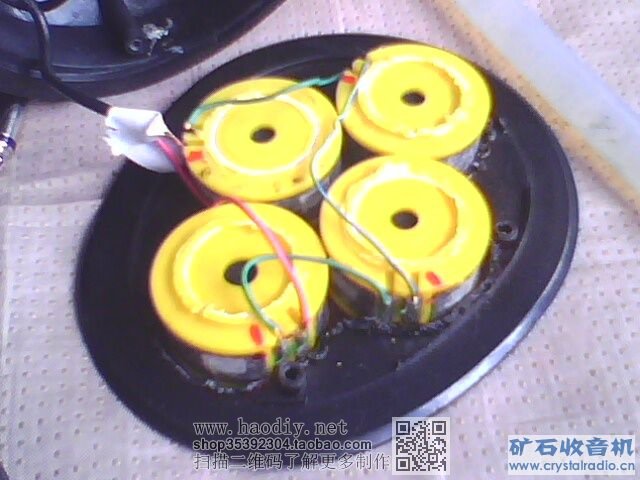

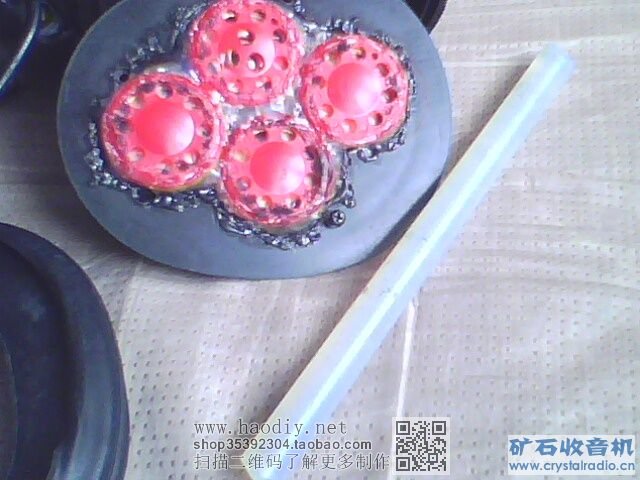

用热溶胶,电烙铁固定

用话筒芯作的耳机

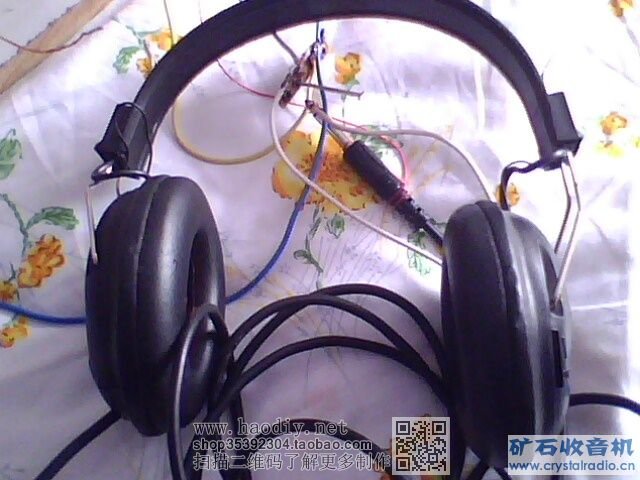

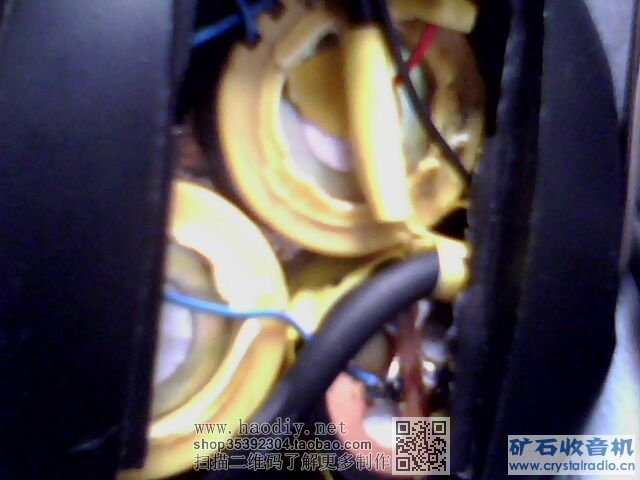

焊接组装完成

用话筒芯作的耳机





用话筒芯作的耳机

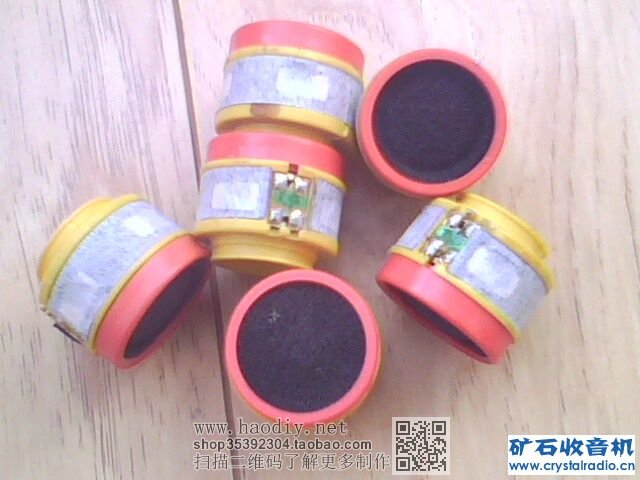

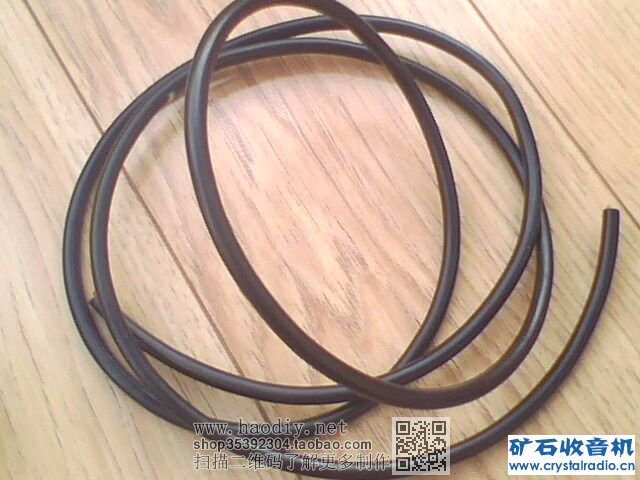

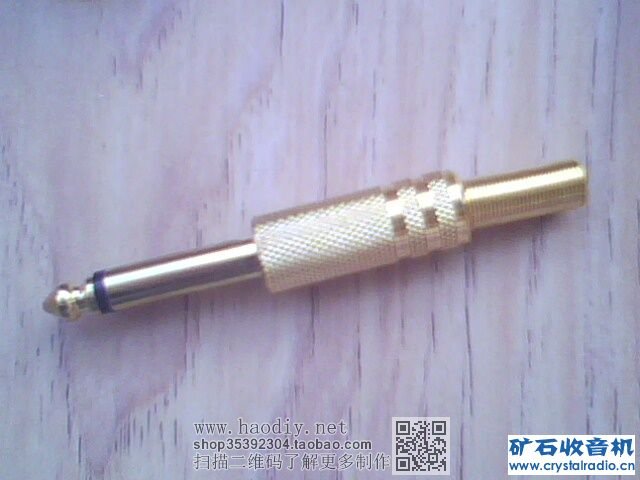

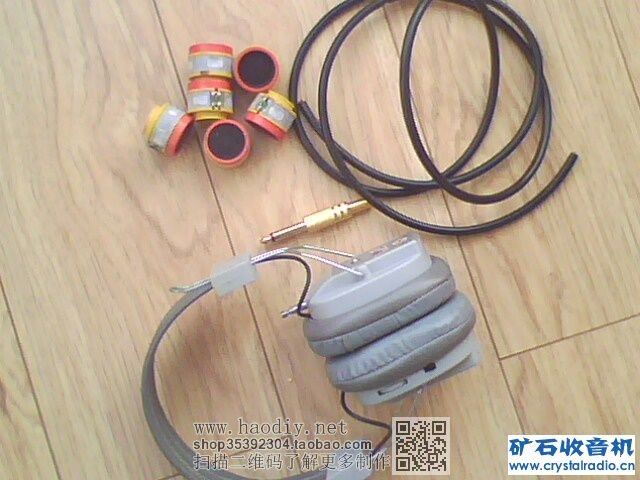

又要开工了,买了6个600欧话筒芯3x6=18元,1个插头3元,1.5米话筒线3元。1个二手头戴校园收音机15元(淘宝有新的19元),棒胶1个1元,总共=40元。在做1个6x600欧话筒芯高阻耳机。





用话筒芯作的耳机





用话筒芯作的耳机





用话筒芯作的耳机





用话筒芯作的耳机





用话筒芯作的耳机

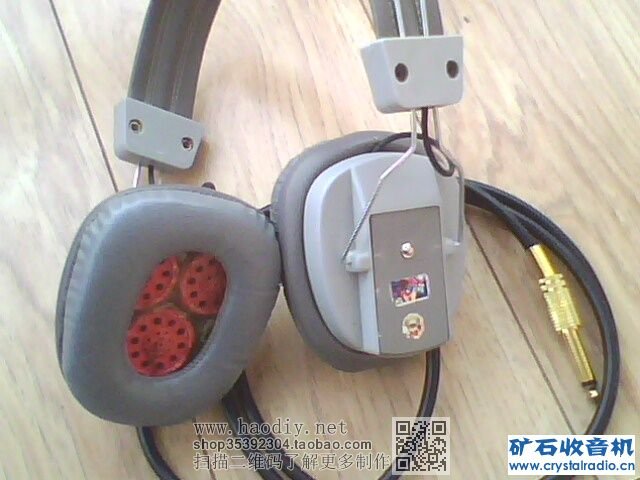

做这个耳机花去我半天的时间,终于完工了,上个图和矿友们交流一下。





用话筒芯作的耳机





用话筒芯作的耳机
