Q表扩展量程升级步进

时间:2017-08-28 21:06来源:www.crystalradio.cn 作者:qg2007 点击:
Q表扩展量程升级步进 ,矿石收音机论坛
新版电路总图

Q表扩展量程升级步进

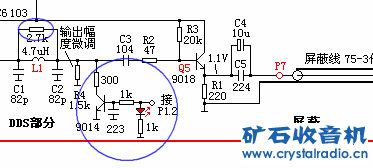

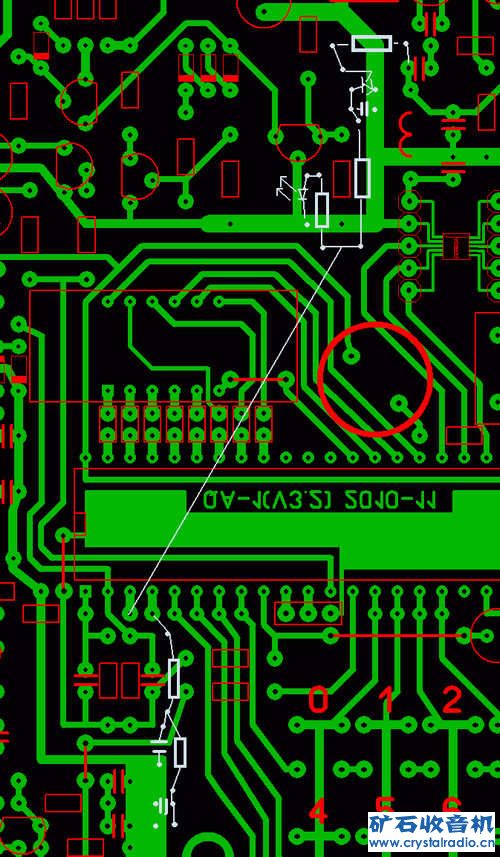

扩展量程局部图:大圈内有6个元件;小圈内是2.7K金属膜电阻,起稳定DDS输出的作用,没有的也要加上。

Q表扩展量程升级步进



第一步:主板DDS扩展量程电子开关

主板DDS扩展量程电子开关共有6个元件:300欧电阻与9014三极管组成开关电路,由单片机P1.2控制。当按1号菜单“8键”,P1.2呈现高低电平状态,控制300欧电阻接入DDS输出电路,实现量程扩展转换。

1K电阻与发光二极管组成高低电平指示电路,显示扩展状态。

要用金属膜电阻!

Q表扩展量程升级步进

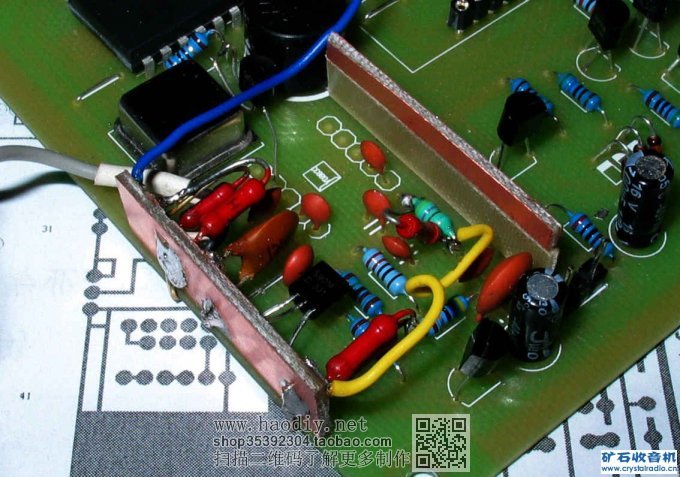

量程扩展电路可以直接焊在主板上:上部是扩展量程电路,下面是指针表输出电路。

Q表扩展量程升级步进

也可以另外做扩展副版,装在主板DDS部分的旁边:灰线至面板发光二极管,黄线接DDS电感,蓝线接单片机P1.2脚

[ 本帖最后由 qg2007 于 2011-1-9 13:13 编辑 ]





Q表扩展量程升级步进

第二步,制作R232/STC-TTL下载转换器:

Q表程序要用电脑写入单片机,需要制作计算机R232串口与Q表STC单片机的程序下载连接电路转换器。

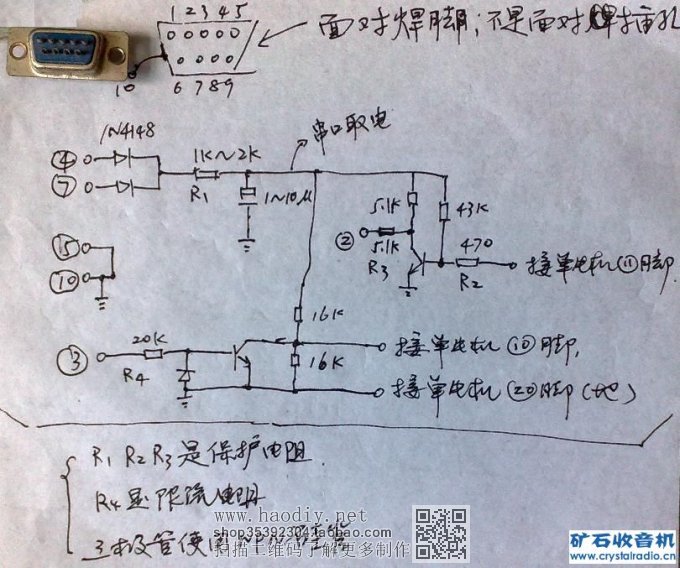

许老师提供的下载转换器电路图:下面的二极管也是1N4148

Q表扩展量程升级步进

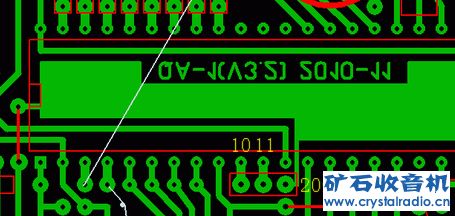

Q表主板STC-TTL引脚图:

Q表扩展量程升级步进

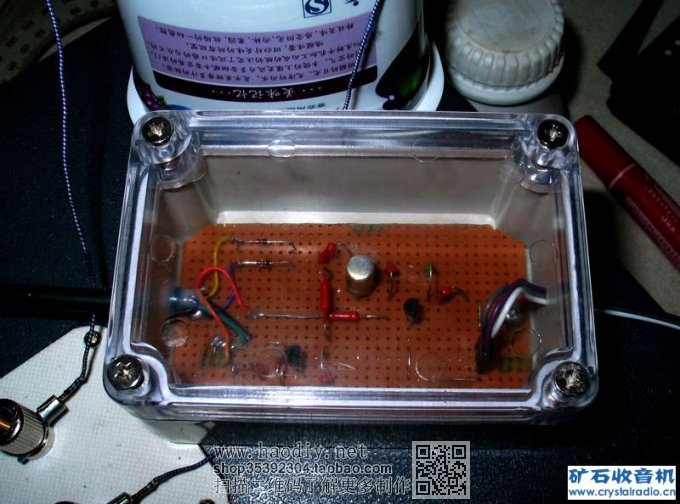

制作的R232/STC下载转换器:





Q表扩展量程升级步进





Q表扩展量程升级步进

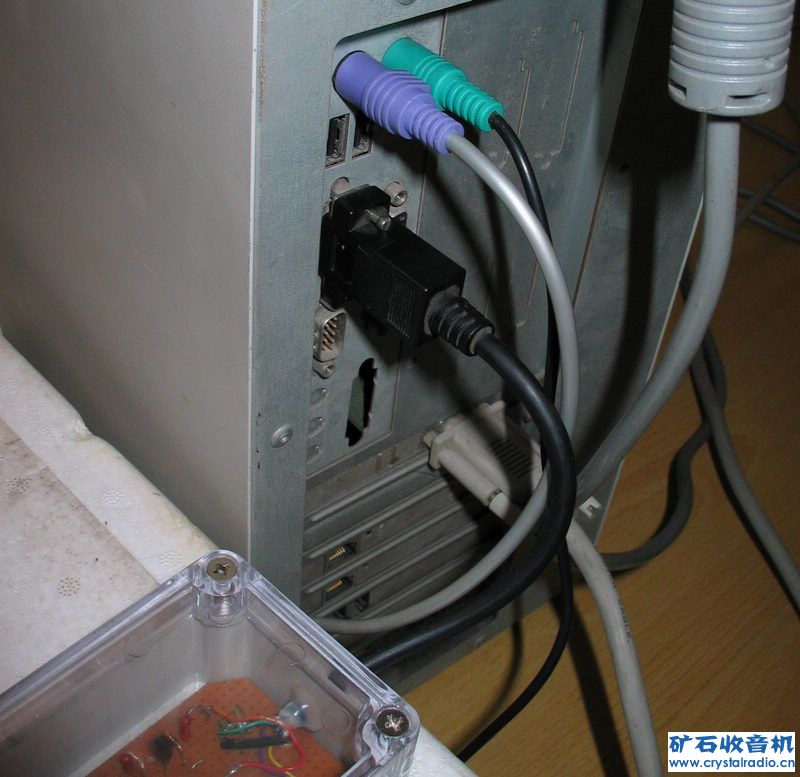

三步,通过下载转换器将电脑R232口与Q表STC-TTL引脚相连:注意检查线号位置!!!

1 下载转换器连电脑R232串口

Q表扩展量程升级步进

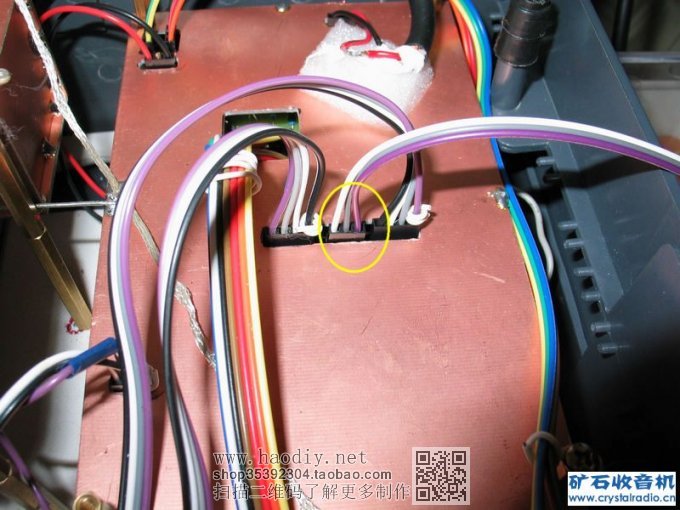

2 下载转换器连Q表单片机STC-TTL插针(许老师已经预留)





Q表扩展量程升级步进





Q表扩展量程升级步进

转换器连线和拆线过程最好都关闭电脑和Q表电源,虽然现在电脑和单片机都有较强的保护功能,还是小心为好,小心驶得万年船!Q表扩展量程升级步进

连线以后开计算机电源,测转换器R232进线4、7脚对地(5、10脚)电压,应该在10-12V。





Q表扩展量程升级步进

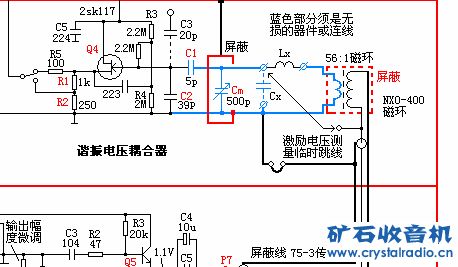

激励电压跳线图:

Q表扩展量程升级步进

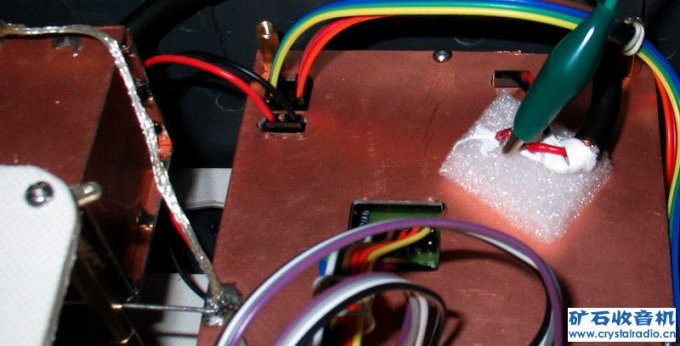

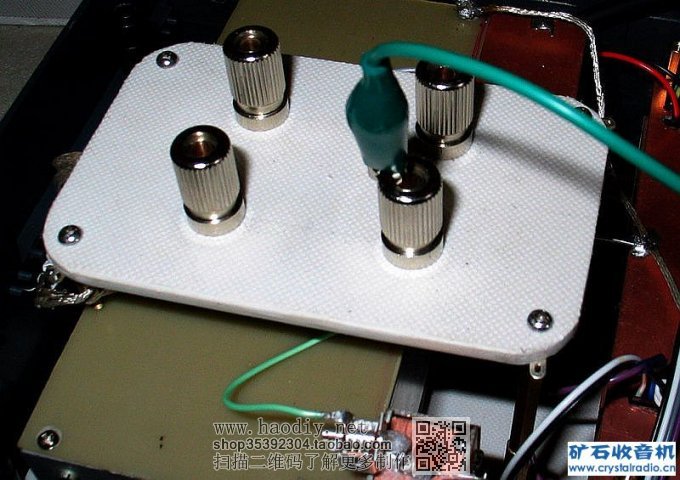

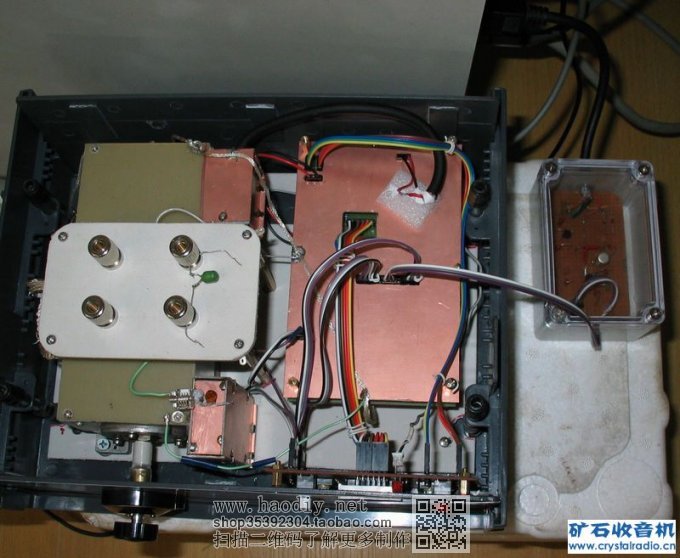

1 将主可变容量调至最小,手动转换开关在1:1状态。激励电压跳线A端接DDS传输信号线端,B端接Q表接线柱热端(5P小可变的动片端),按M+2号菜单,读取V1数值并记录;

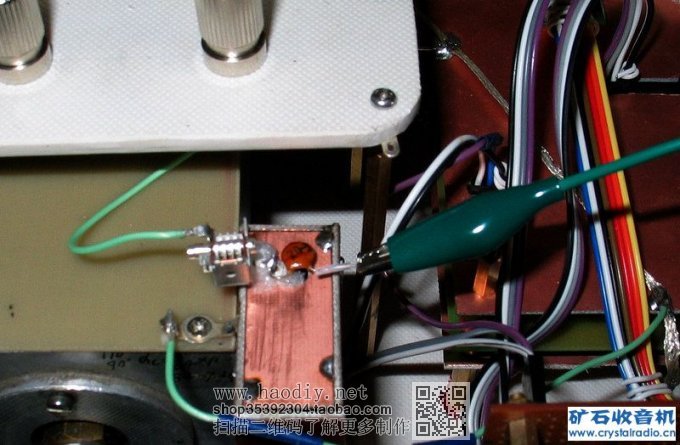

2 将激励电压跳线B端移至20P电容端,M+2号菜单读取V2值并记录。

3 进入M+4号菜单,按-键量程指示灯亮或不亮。
   3-1 在量程指示灯亮状态,按C+0+E键,存取高量程激励电压数值组,按+ -号可以浏览数值阻,第1、2数值会超1000位显示,只能看到后几位。最高数值不能超过1200,如超过可以减小5P容量再测。

   3-2 按-键,在量程指示灯不亮状态,按C+0+E键,存取低量程激励电压数值组。

激励电压测量完毕,除去跳线。

计算比值基数值比如:10*磁环匝数比*V2/V1,如匝数比是56,V2=960,V1=274,那么比值基数应置为56*10*960/274 = 1962。进入M+3号菜单,3-1数值位按C+1962+E。

[ 本帖最后由 qg2007 于 2011-1-9 21:11 编辑 ]





Q表扩展量程升级步进





Q表扩展量程升级步进





Q表扩展量程升级步进
第四步,下载程序至Q表单片机:

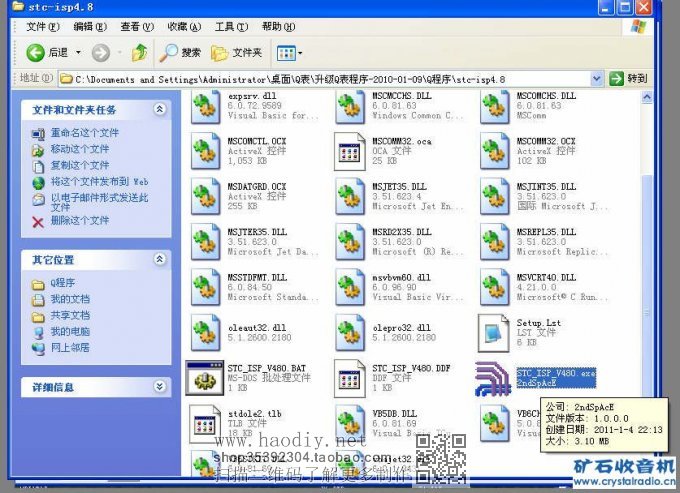

开电脑,将许老师提供对STC下载程序和编译好的Q表新版程序文件拷入计算机,按路径打开文件夹,点击STC下载程序文件。

Q表扩展量程升级步进
Q表扩展量程升级步进

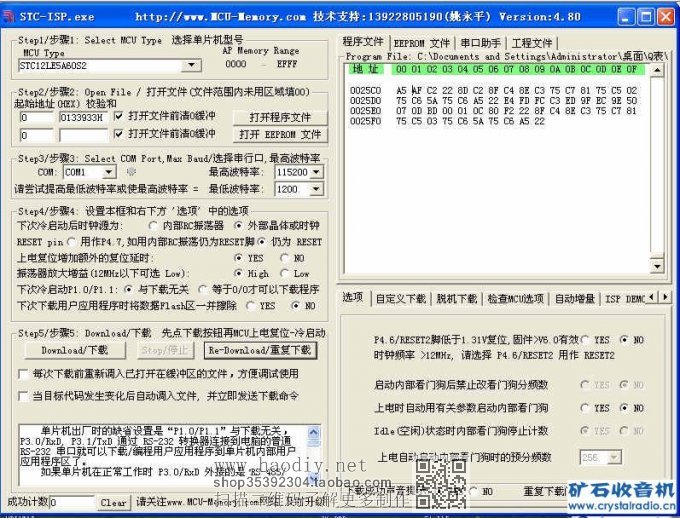

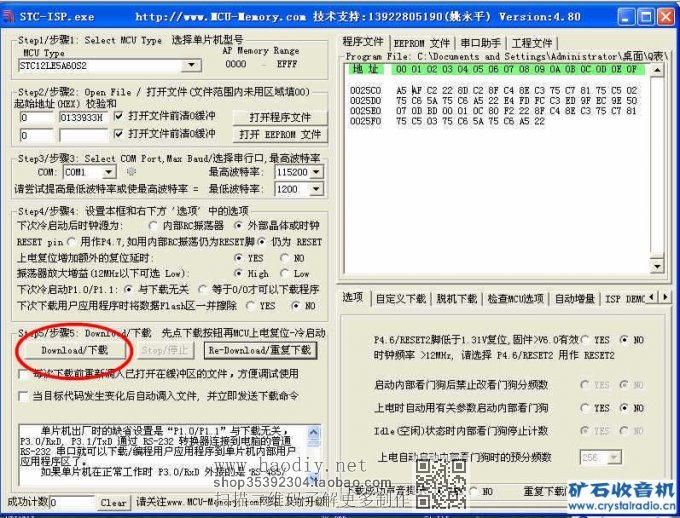

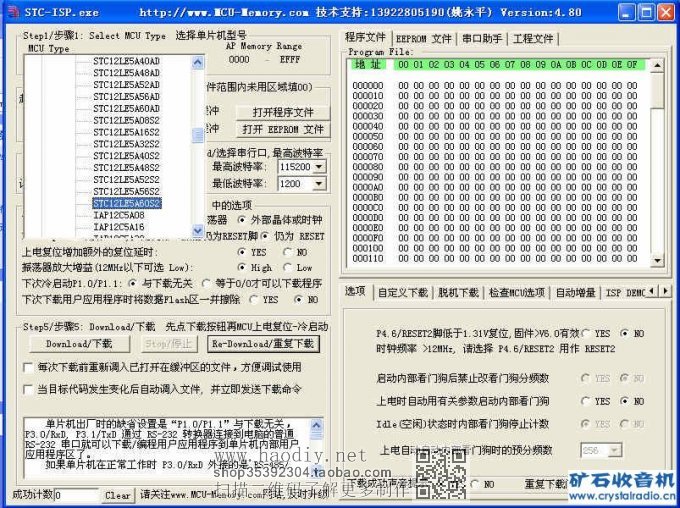

在STC下载程序界面选择单片机型号STC12LE5A60S2

Q表扩展量程升级步进

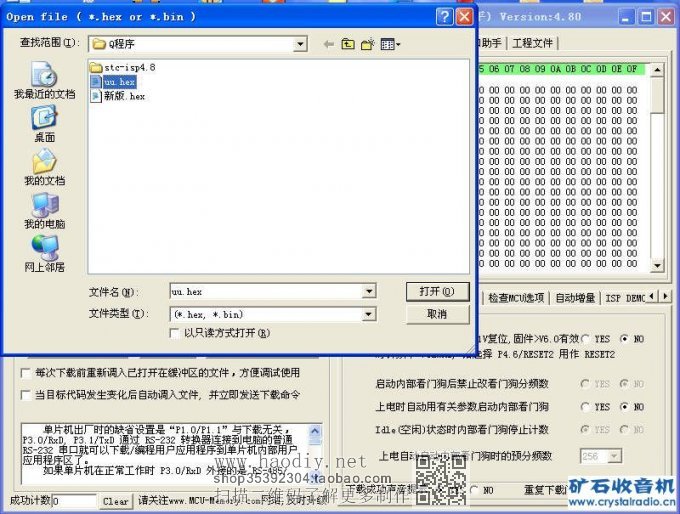

打开载入Q表新程序编译文件uu.hex

Q表扩展量程升级步进

点击下载,在1秒内开启Q表开关,程序进入下载状态,在界面左下会出现一系列步骤显示,OK!下载成功!!!Q表扩展量程升级步进

即可关闭计算机和Q表,拆除下载连接器。





Q表扩展量程升级步进

第五步,输入Q表基础菜单:

新程序下载完毕以后,开Q表开关,先要输入许老师提供的新版Q表程序基础菜单。

包括3、5、6号菜单。5号菜单输入时要特别注意,UXXX要与菜单值相对应。

输入方法:按M+菜单号,+-键逐前后选址,C键清0,键入数字值,E键确认。

新版菜单与许老师联系提供!!!

菜单录入完成,按M键,正确显示电池电压:=X.XX。

第六步,测量激励电压:

新版激励电压测量与老版不同,新版引入了电子开关的高低两组电平值,可以正确反映高低量程的激励电压状态,提高扩展量程测Q精度。

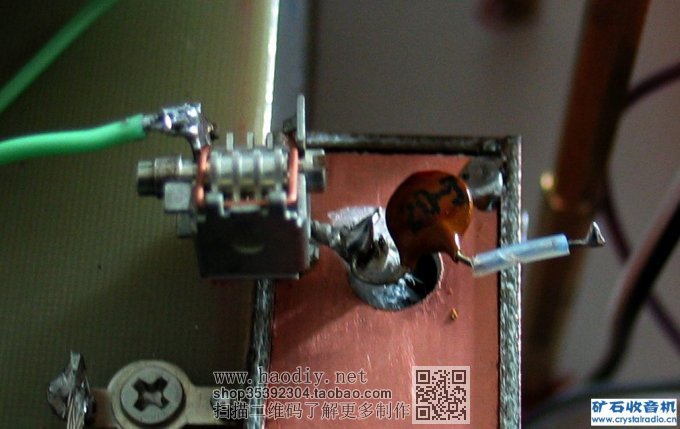

在5P小可变电容的定片端,接入20P测量瓷片电容,可以保留,作为今后测量激励电压或更新程序时测量使用。

Q表扩展量程升级步进
