改造忆典S1盒子(加散热、改供电)会不会过头了?!

时间:2017-06-24 20:46来源:数码之家 作者:ljlun 点击:
49包邮的忆典S1盒子拆机发现有些问题,详见:http://bbs.mydigit.cn/read.php?tid=1648796 为了长治久安,还是再折腾一下吧外观内容第一改:去掉假天线单芯的假天线拆掉不要了,反正都是摆设PCB天线没接输出,应该没影响,就不下刀了第二改:改善散热散热器忒




49包邮的忆典S1盒子拆机发现有些问题,详见:http://bbs.mydigit.cn/read.php?tid=1648796
为了长治久安,还是再折腾一下吧

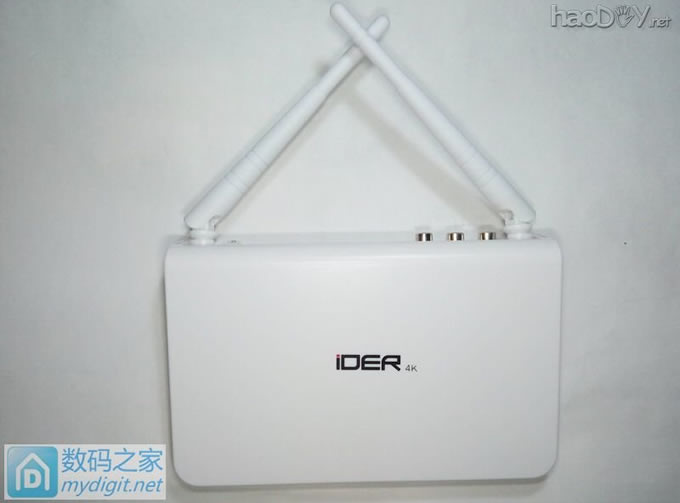

外观
改造忆典S1盒子(加散热、改供电)会不会过头了?!

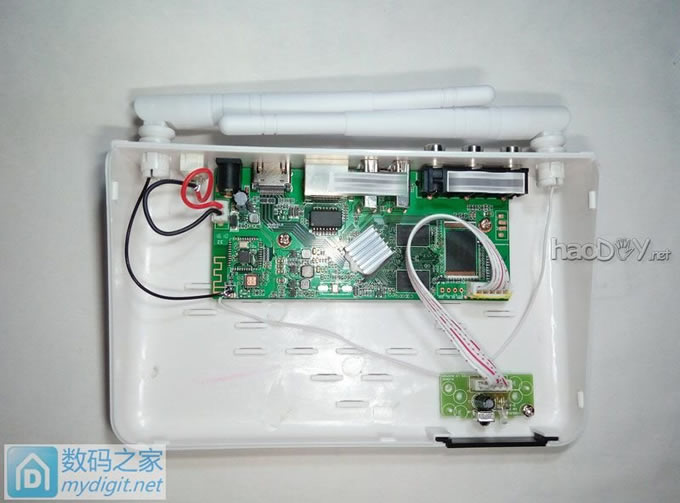

内容
改造忆典S1盒子(加散热、改供电)会不会过头了?!

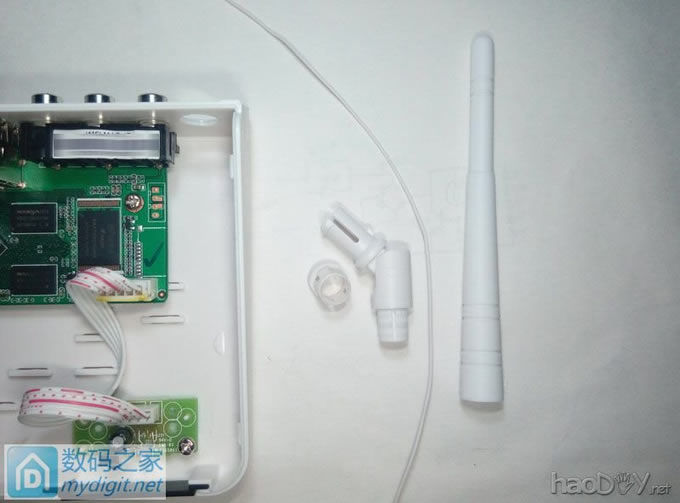

第一改:去掉假天线

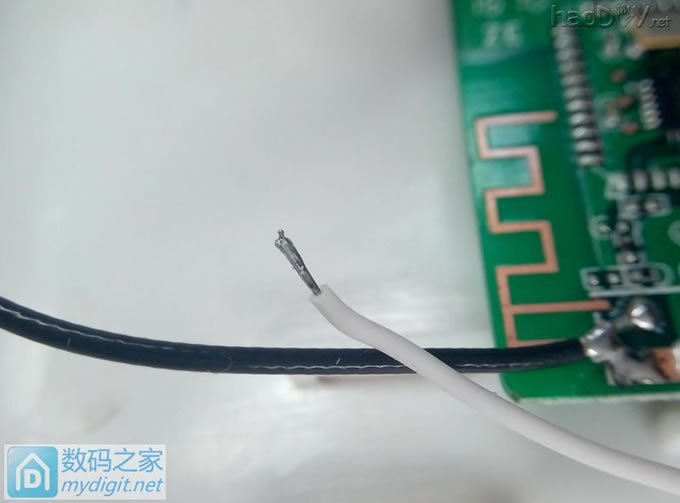

单芯的假天线
改造忆典S1盒子(加散热、改供电)会不会过头了?!

拆掉不要了,反正都是摆设改造忆典S1盒子(加散热、改供电)会不会过头了?!
改造忆典S1盒子(加散热、改供电)会不会过头了?!

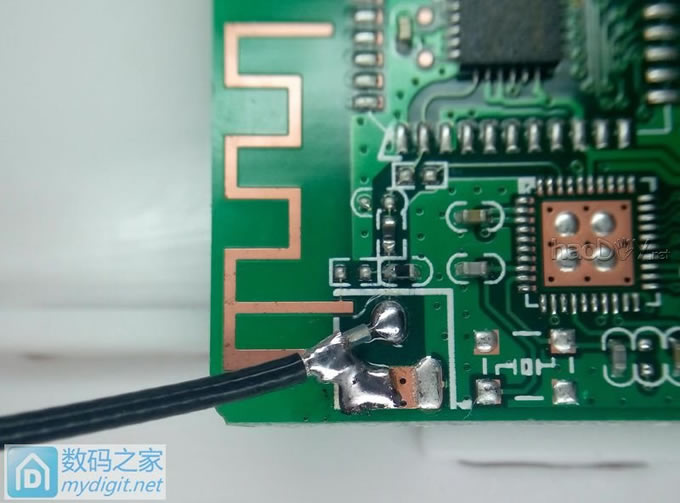

PCB天线没接输出,应该没影响,就不下刀了
改造忆典S1盒子(加散热、改供电)会不会过头了?!



第二改:改善散热

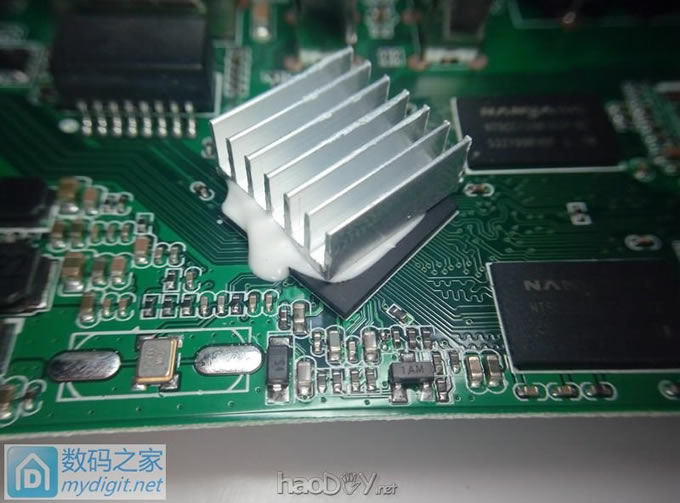

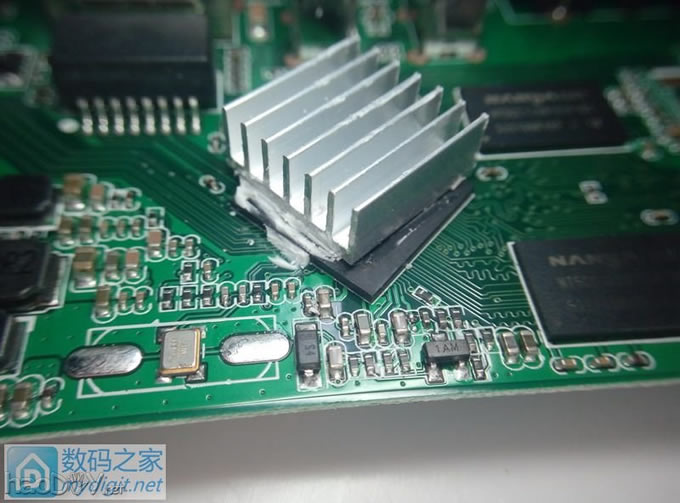

散热器忒小,烫人
改造忆典S1盒子(加散热、改供电)会不会过头了?!

先除胶,再用刀片把主控和散热器之间搞条缝出来
改造忆典S1盒子(加散热、改供电)会不会过头了?!

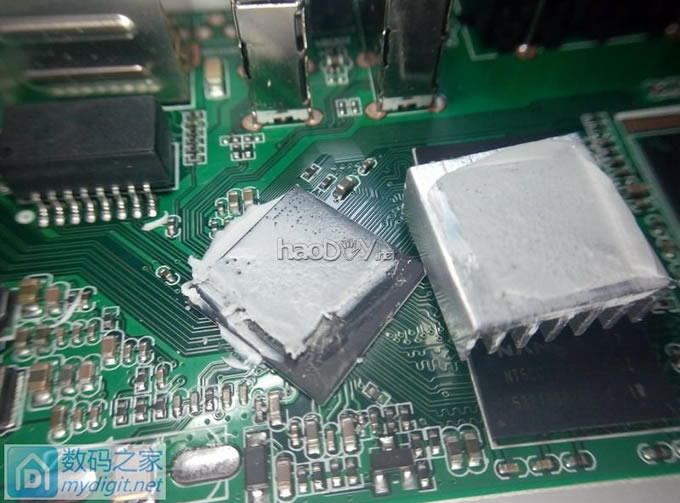

然后把散热器从主控上扣下来,这一步要小心,力要使在两者之间
据说有坛友拆其他的,把芯片都扯下来了
改造忆典S1盒子(加散热、改供电)会不会过头了?!

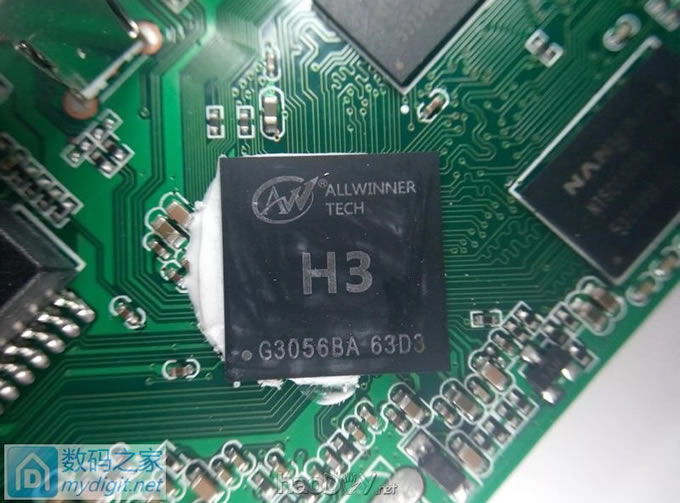

清理干净,大大的H3,先测试一下,不要遭搞坏了
改造忆典S1盒子(加散热、改供电)会不会过头了?!

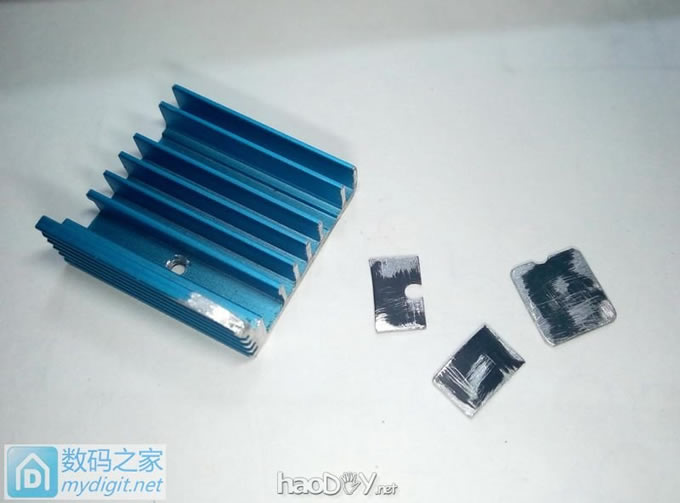

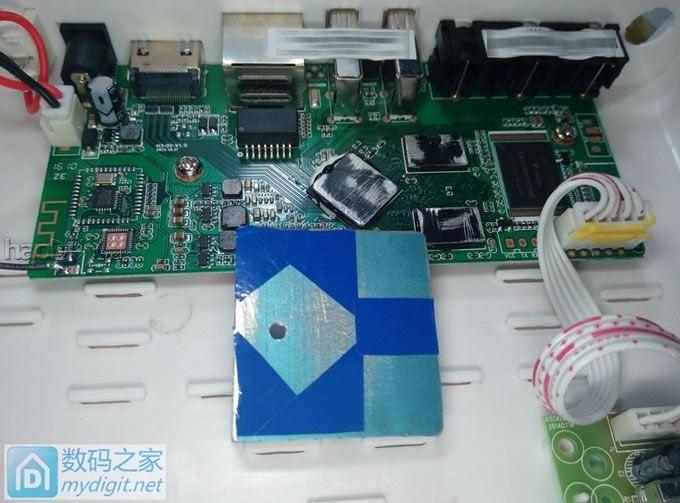

之前实测内存也发烫,就按大小,找出几个铝散热器
小散热器是用来垫高大散热器了,避免碰着板上其他件了
改造忆典S1盒子(加散热、改供电)会不会过头了?!

比划一下,大小刚合适
改造忆典S1盒子(加散热、改供电)会不会过头了?!

加工一下
改造忆典S1盒子(加散热、改供电)会不会过头了?!

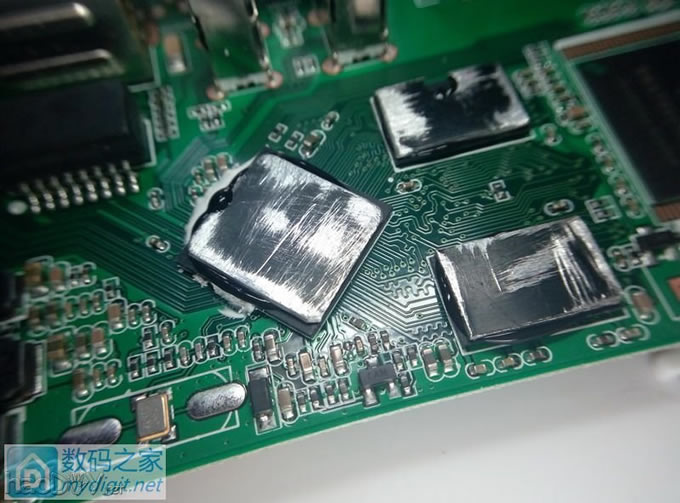

没找到导热硅胶,就用密封硅胶沾上(胶层薄,应该没问题吧)
改造忆典S1盒子(加散热、改供电)会不会过头了?!

大散热器也用高温胶带(耐温大概130°的)做下绝缘
改造忆典S1盒子(加散热、改供电)会不会过头了?!



楼下继续改

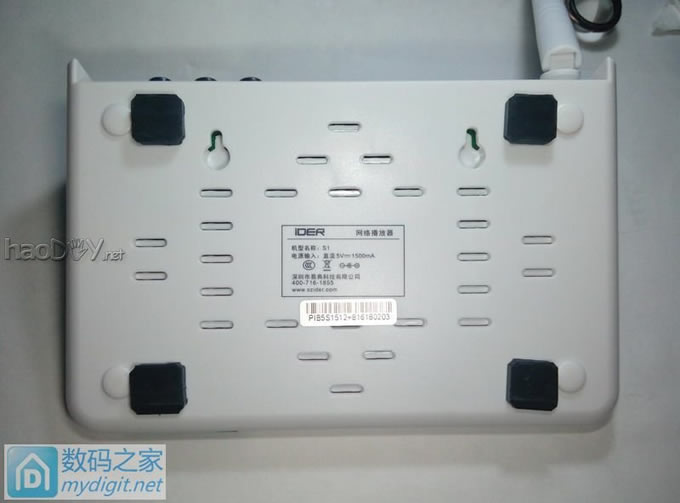

第三改:加防滑脚垫
原机脚垫是塑料的,太滑

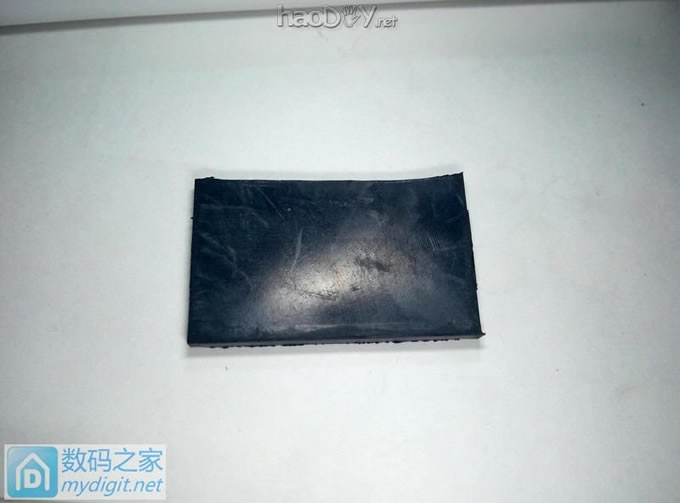

在装散热器之前,找块胶皮
改造忆典S1盒子(加散热、改供电)会不会过头了?!

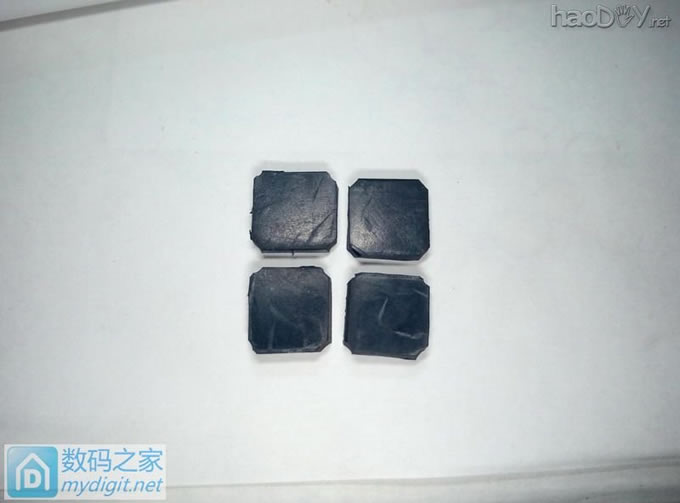

加工一下
改造忆典S1盒子(加散热、改供电)会不会过头了?!

用胶粘上
改造忆典S1盒子(加散热、改供电)会不会过头了?!

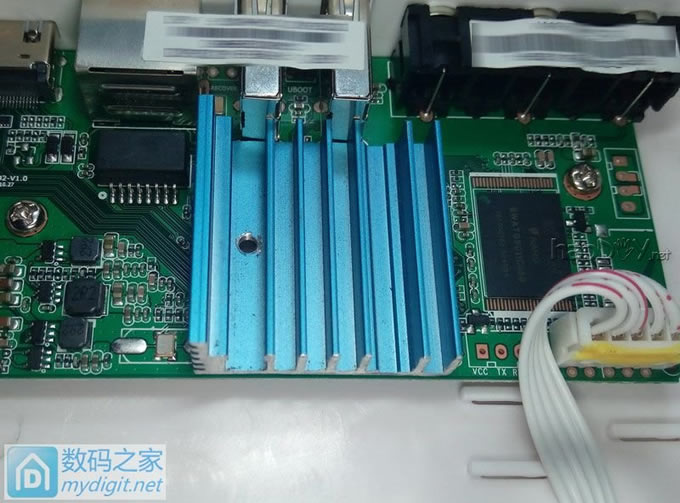

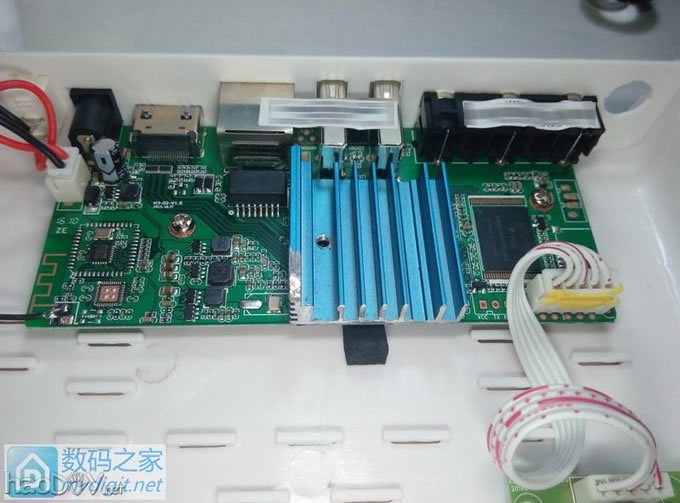

翻过来再沾上大散热器,压紧
改造忆典S1盒子(加散热、改供电)会不会过头了?!

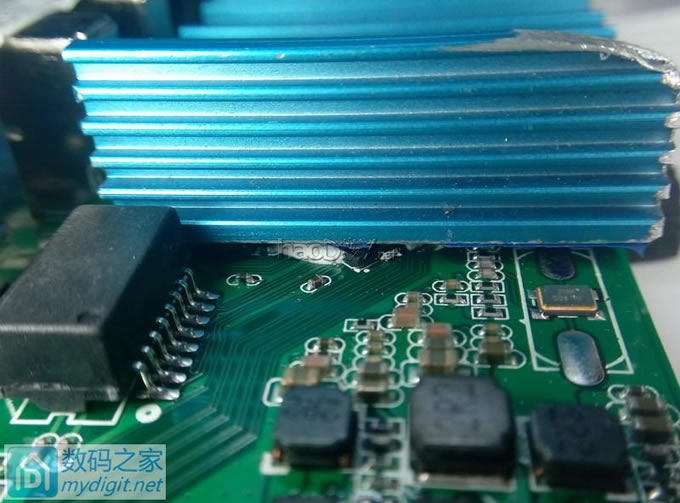

看看,貌似没问题
改造忆典S1盒子(加散热、改供电)会不会过头了?!

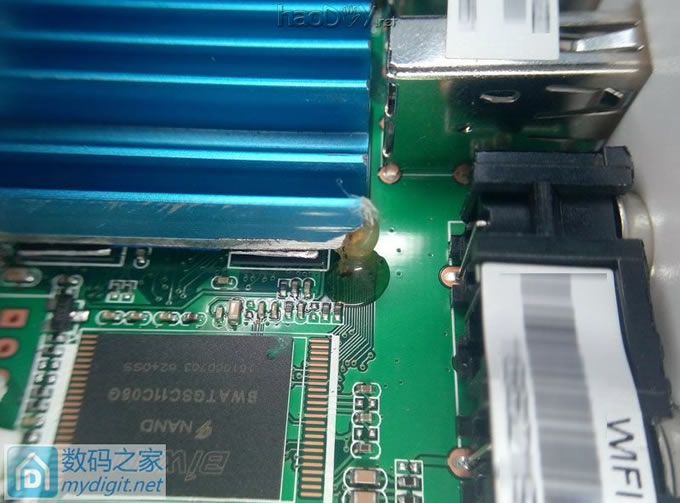

四角用高温热熔胶固定一下
改造忆典S1盒子(加散热、改供电)会不会过头了?!



第四改:电视USB口供电

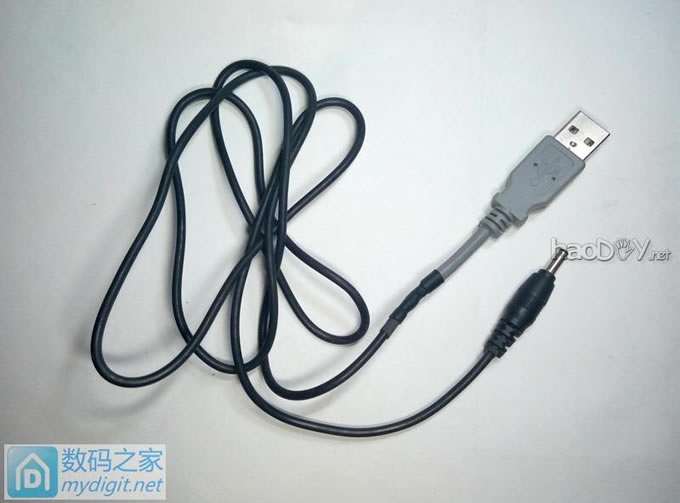

等胶固化时,做了根USB转DC3.5的电源线
这样就可以直接用电视的USB口供电了,开电视,机顶盒也得电
改造忆典S1盒子(加散热、改供电)会不会过头了?!

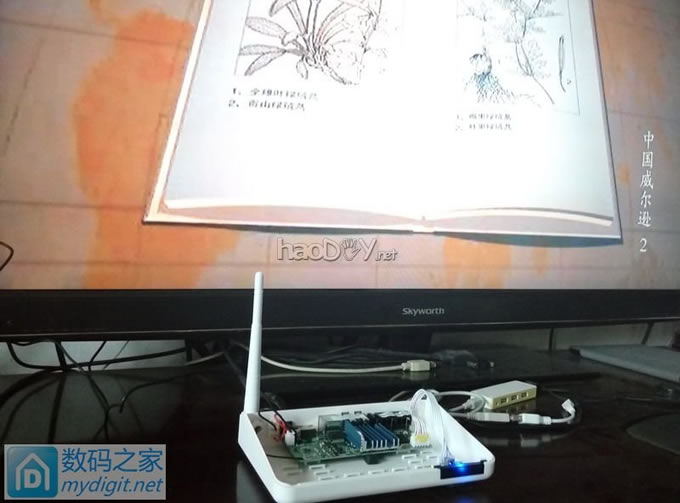

固化后测试,用电视USB未见异常,散热器能放手了
改造忆典S1盒子(加散热、改供电)会不会过头了?!

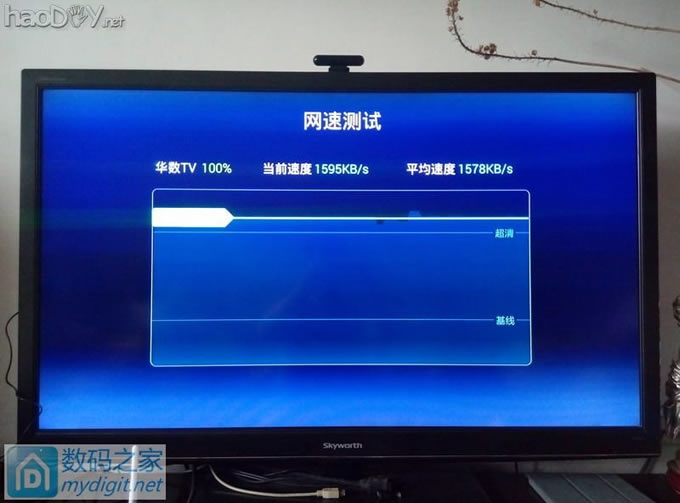

用的移动10M光纤,速度貌似还满速了
改造忆典S1盒子(加散热、改供电)会不会过头了?!

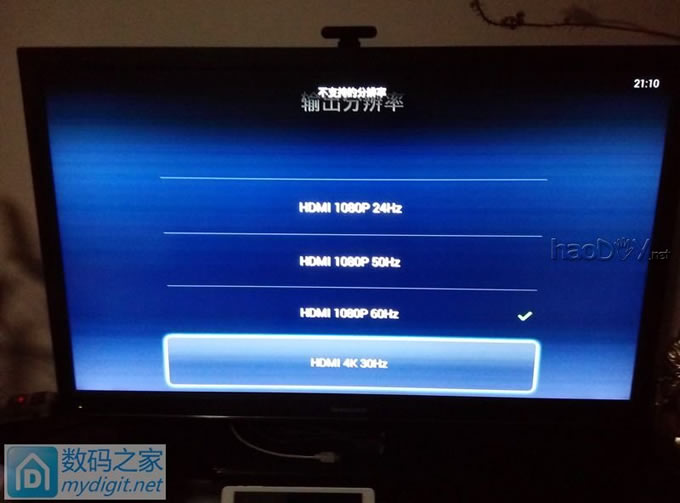

另发现4K输出不起作用,不知道是咋回事
改造忆典S1盒子(加散热、改供电)会不会过头了?!
