给女儿DIY的电鼓/架子鼓+MIDI触发转换器

时间:2017-07-09 10:56来源:数码之家 作者:titer 点击:
女儿今年不到3周岁看到别人打鼓就走不动道了于是想给她买个电鼓但是几天看下来便宜的没相中 好的又太贵于是就萌发了DIY的念头 开始到处搜索资料最后目标锁定了老外的 Edrum 16废话不多说了开始上图 电路板懒得自己腐蚀了直接TB上买的测试通过后 开始做鼓压圈
女儿今年不到3周岁看到别人打鼓就走不动道了  于是想给她买个电鼓  但是几天看下来  便宜的没相中   好的又太贵
于是就萌发了DIY的念头   开始到处搜索资料  最后目标锁定了老外的 Edrum 16

废话不多说了  开始上图

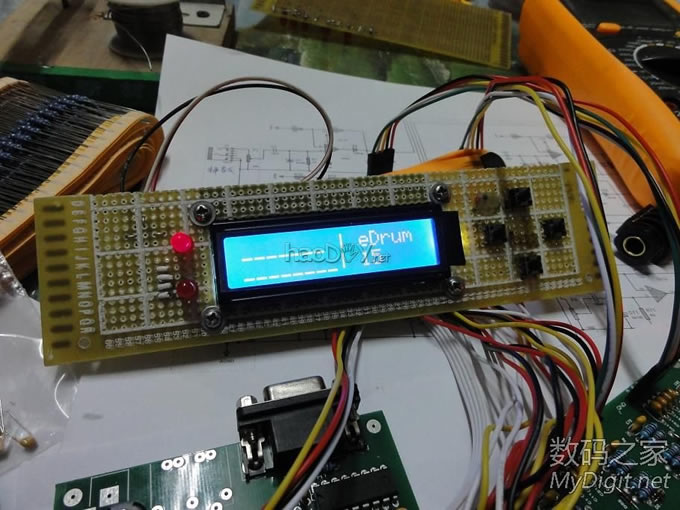

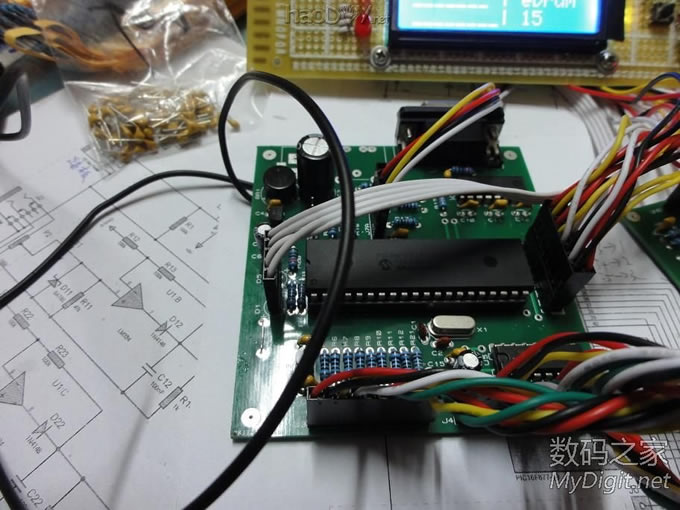

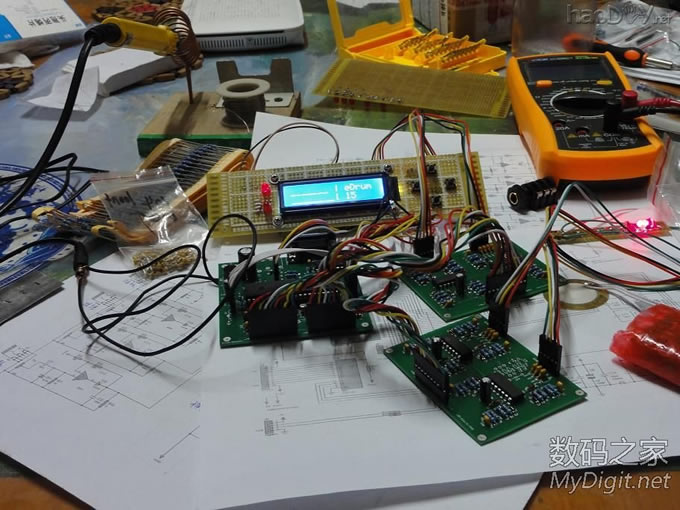

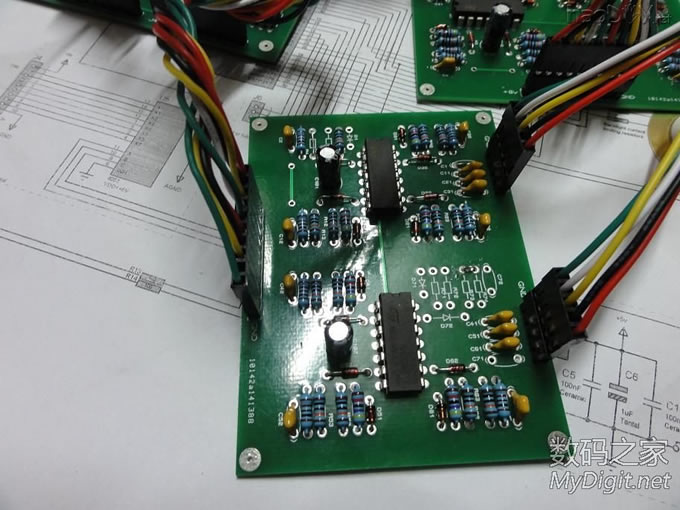

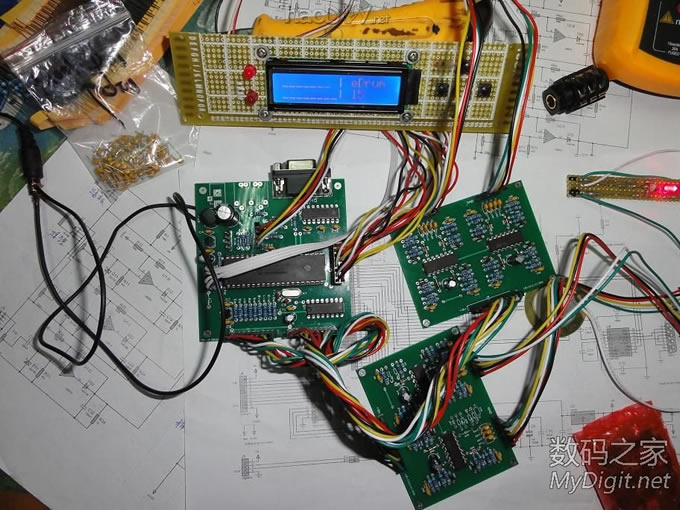

电路板懒得自己腐蚀了  直接TB上买的
给女儿DIY的电鼓/架子鼓+MIDI触发转换器
给女儿DIY的电鼓/架子鼓+MIDI触发转换器
给女儿DIY的电鼓/架子鼓+MIDI触发转换器
给女儿DIY的电鼓/架子鼓+MIDI触发转换器
给女儿DIY的电鼓/架子鼓+MIDI触发转换器

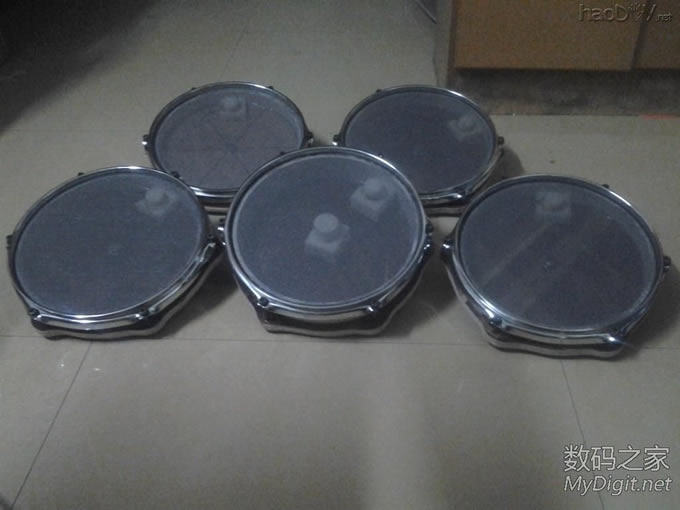

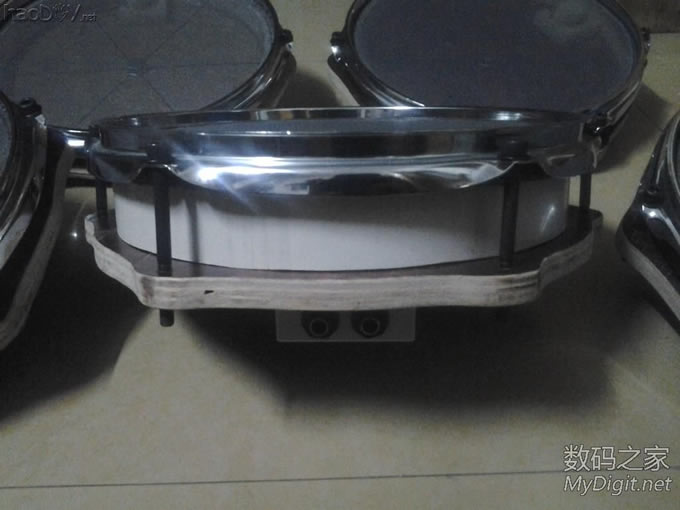

测试通过后 开始做鼓  压圈是买的  鼓腔是找的PVC管 不愿意买鼓耳了 直接用木板做的底板
给女儿DIY的电鼓/架子鼓+MIDI触发转换器 给女儿DIY的电鼓/架子鼓+MIDI触发转换器
给女儿DIY的电鼓/架子鼓+MIDI触发转换器

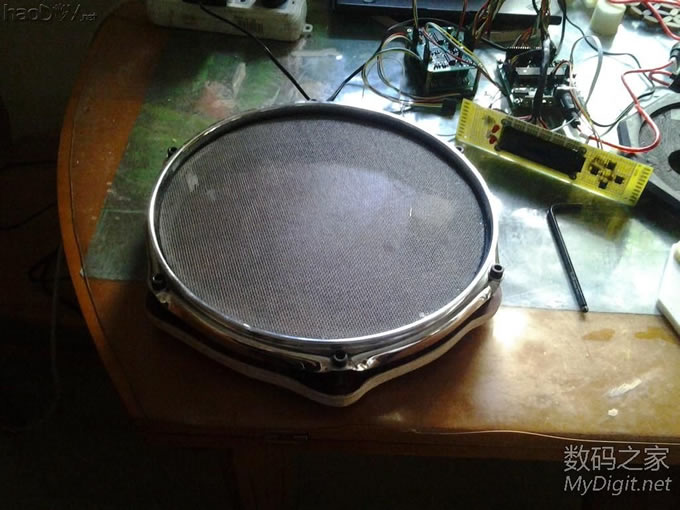

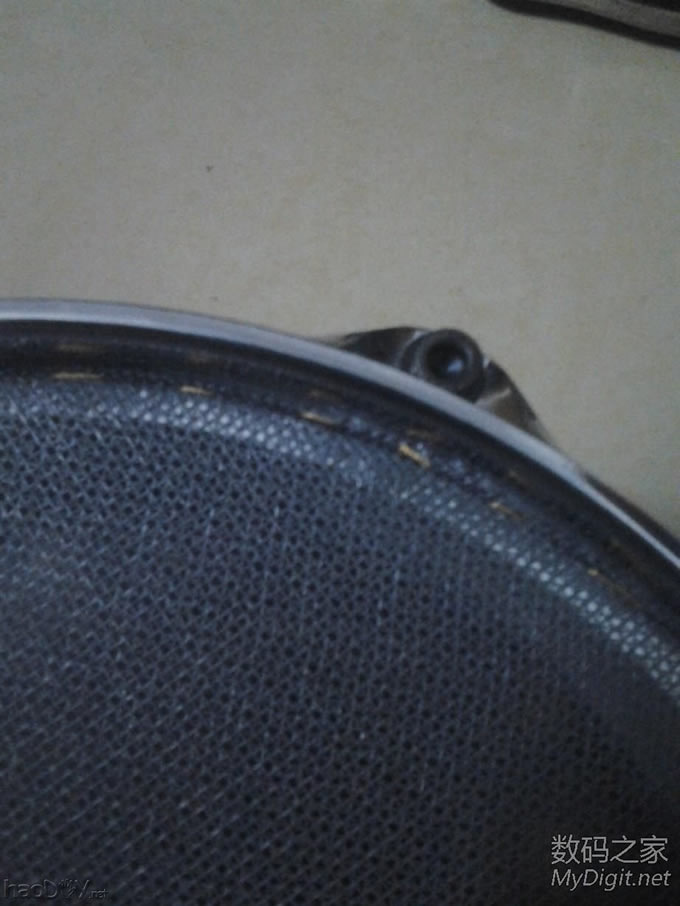

网皮是用的玻璃纤维的窗纱 用针线缝的  弹性挺好 就是不太耐用
给女儿DIY的电鼓/架子鼓+MIDI触发转换器

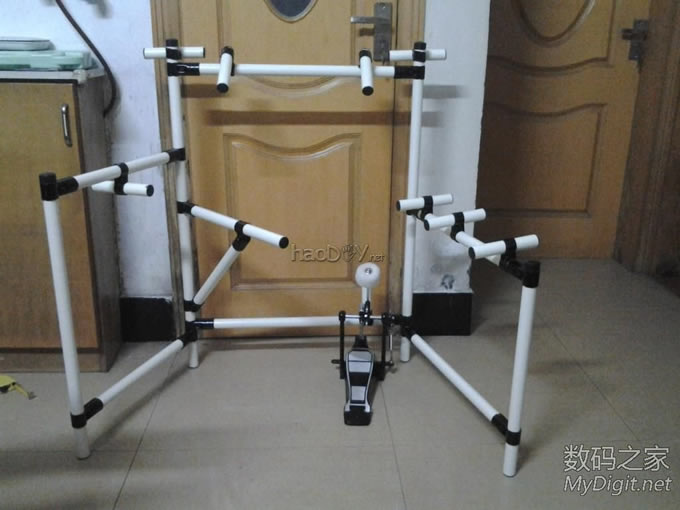

线棒做的架子 是按照 “口琴小子”的结构做的  再此谢谢他的分享
给女儿DIY的电鼓/架子鼓+MIDI触发转换器
给女儿DIY的电鼓/架子鼓+MIDI触发转换器

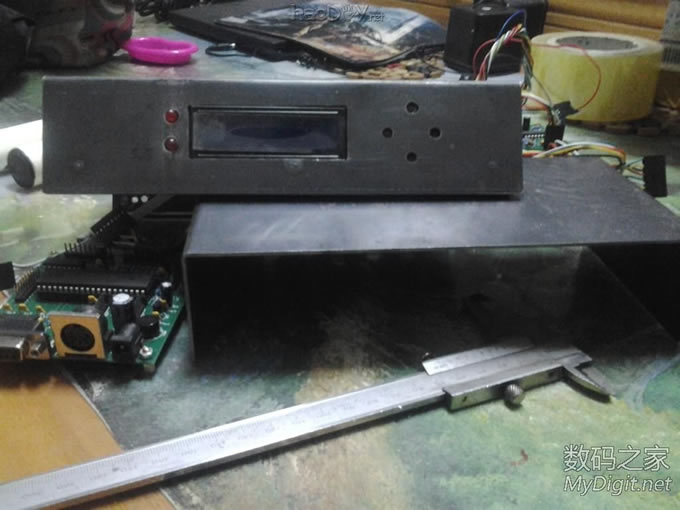

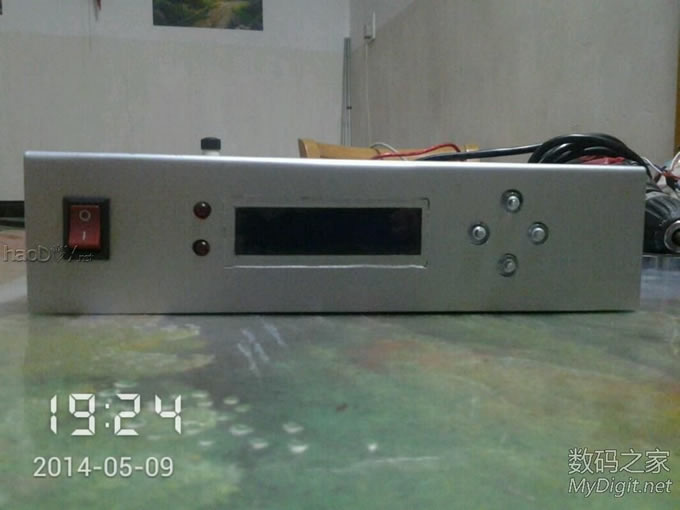

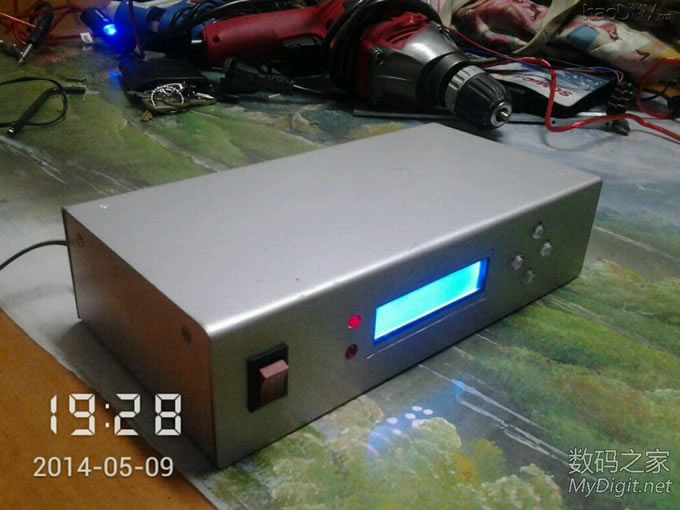

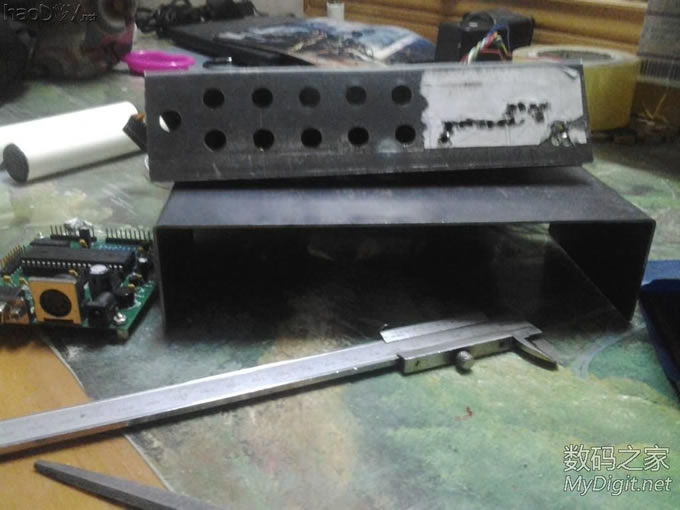

触发器外壳  1.5mm厚铁板   份量很足  制作也很费劲 圆孔简单  方孔是用钢锯加钢锉 锉出来的  光这个外壳做了2个晚上
给女儿DIY的电鼓/架子鼓+MIDI触发转换器 给女儿DIY的电鼓/架子鼓+MIDI触发转换器

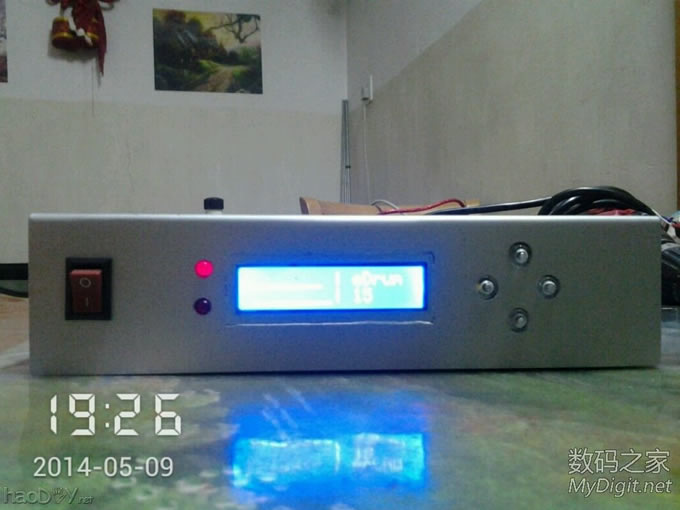

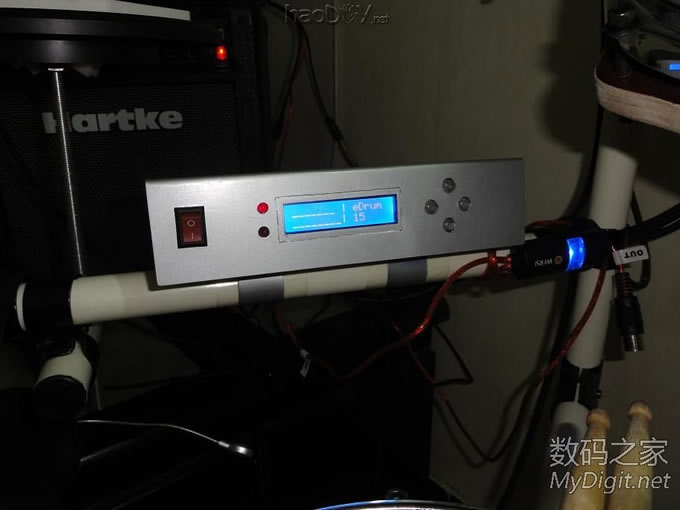

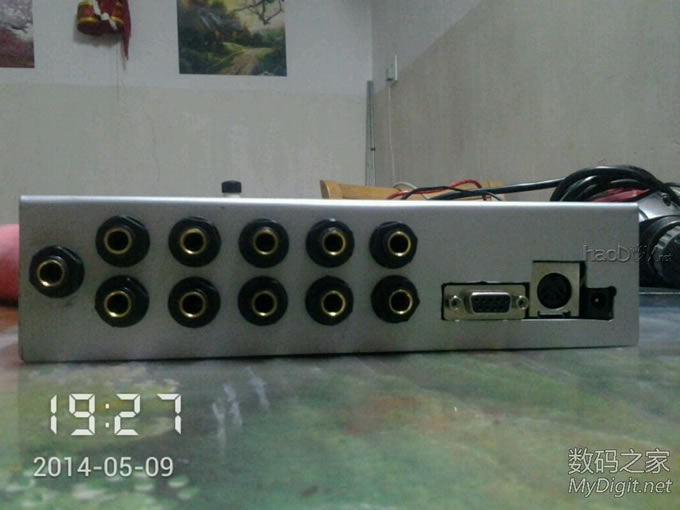

开始华丽变身 屏幕前面用的亚克力板做的保护屏 缝隙没有处理  如果把缝隙处理下 效果会更好
给女儿DIY的电鼓/架子鼓+MIDI触发转换器 给女儿DIY的电鼓/架子鼓+MIDI触发转换器

2楼继续

接楼上继续
给女儿DIY的电鼓/架子鼓+MIDI触发转换器
给女儿DIY的电鼓/架子鼓+MIDI触发转换器

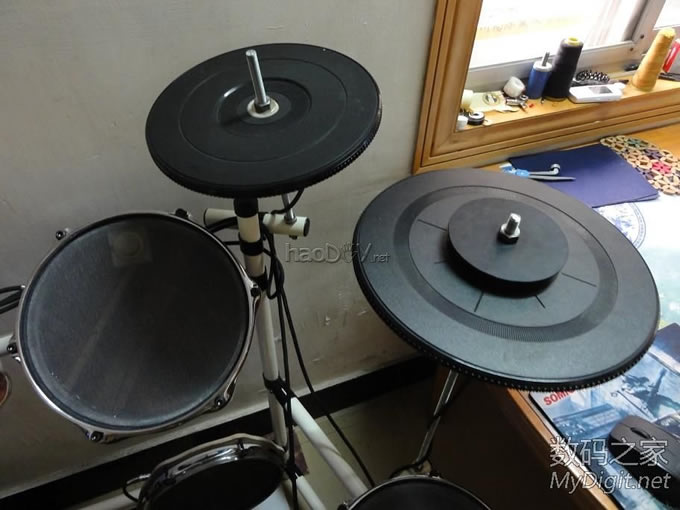

镲片也不想买了 刚好朋友那有这个东西 老式的唱片机托盘  图中那个大的是个双触发
给女儿DIY的电鼓/架子鼓+MIDI触发转换器
给女儿DIY的电鼓/架子鼓+MIDI触发转换器

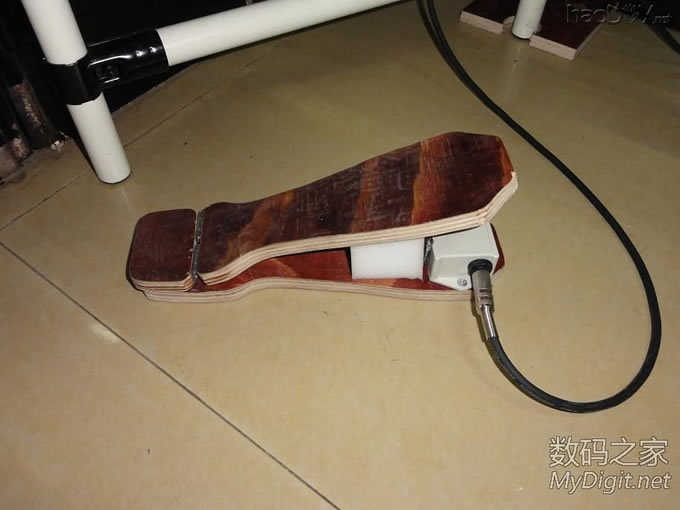

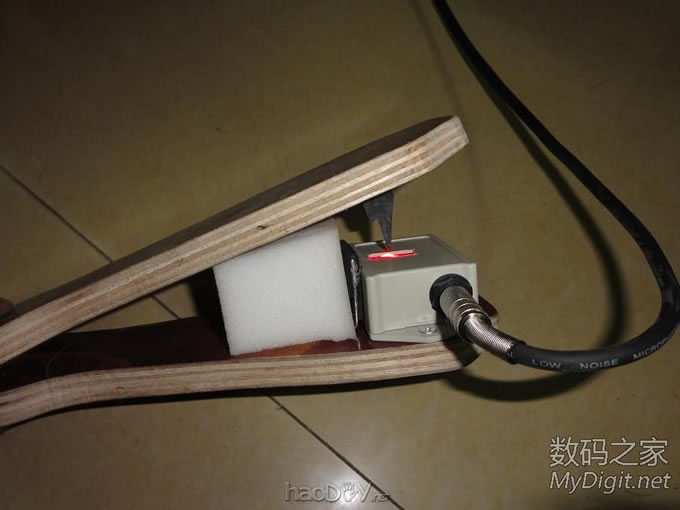

踩镲踏板  别见笑  也是木板做的  虽然不好看 但是效果还是很好的 光电式的  灵敏度很高
给女儿DIY的电鼓/架子鼓+MIDI触发转换器

没找到合适的弹簧  暂用海绵代替
给女儿DIY的电鼓/架子鼓+MIDI触发转换器

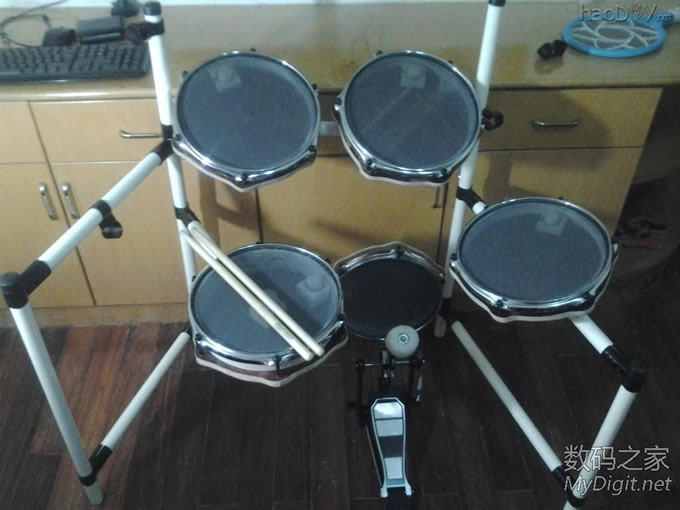

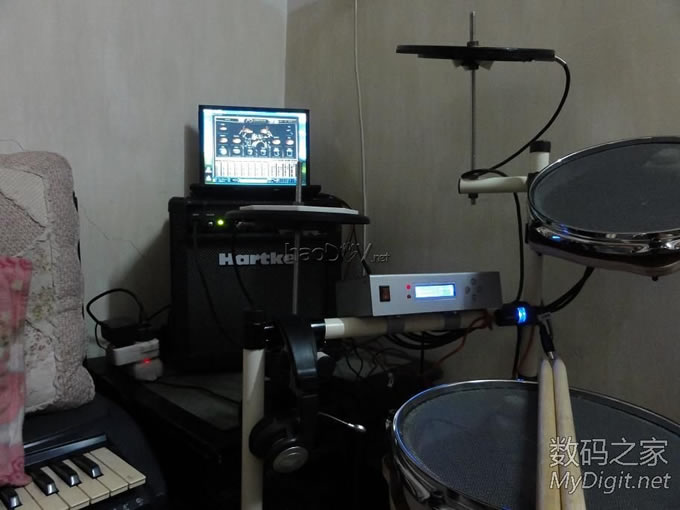

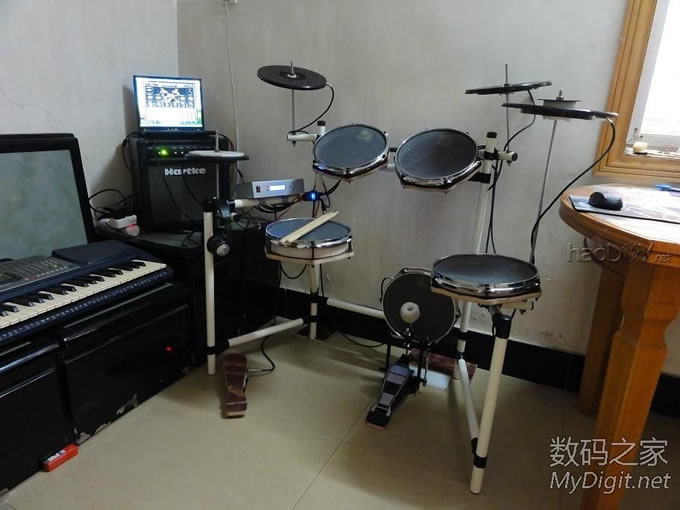

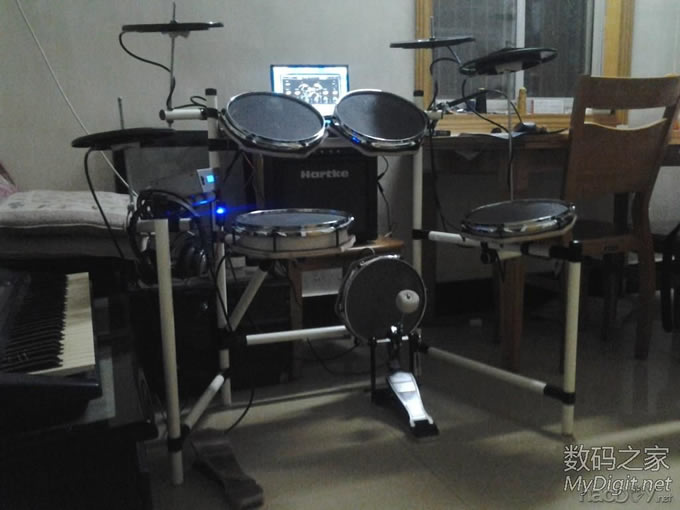

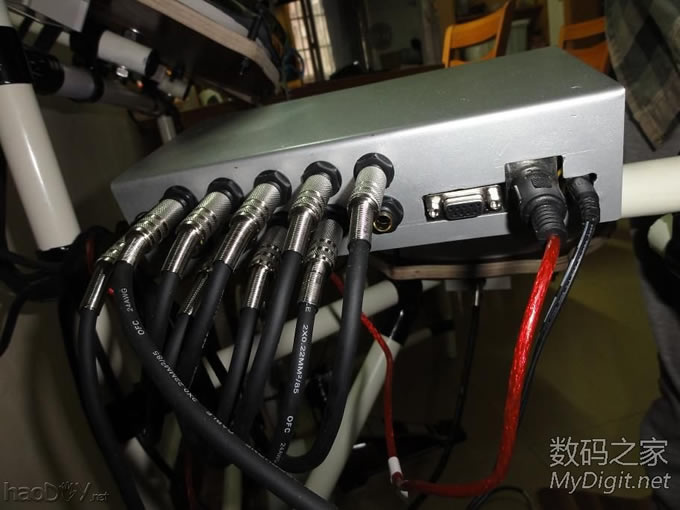

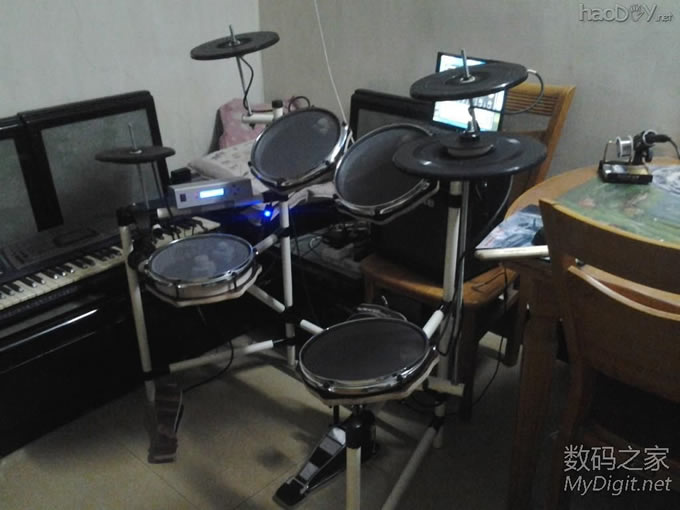

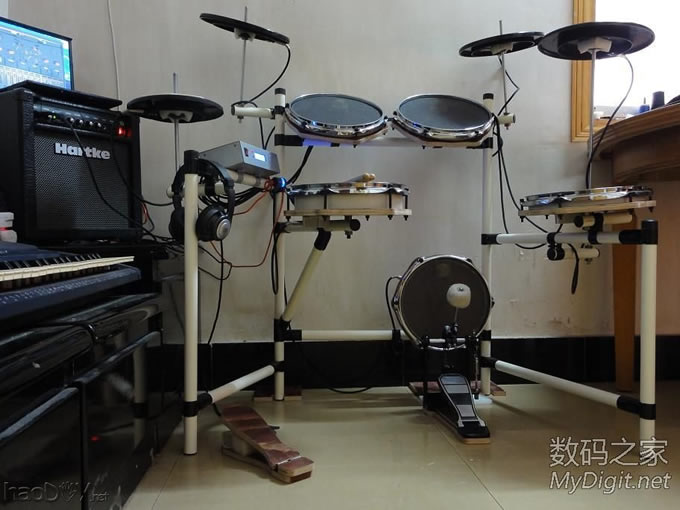

全家福来了  别看其貌不扬  挂上软音源 效果很好
给女儿DIY的电鼓/架子鼓+MIDI触发转换器
给女儿DIY的电鼓/架子鼓+MIDI触发转换器
给女儿DIY的电鼓/架子鼓+MIDI触发转换器
给女儿DIY的电鼓/架子鼓+MIDI触发转换器
给女儿DIY的电鼓/架子鼓+MIDI触发转换器
给女儿DIY的电鼓/架子鼓+MIDI触发转换器

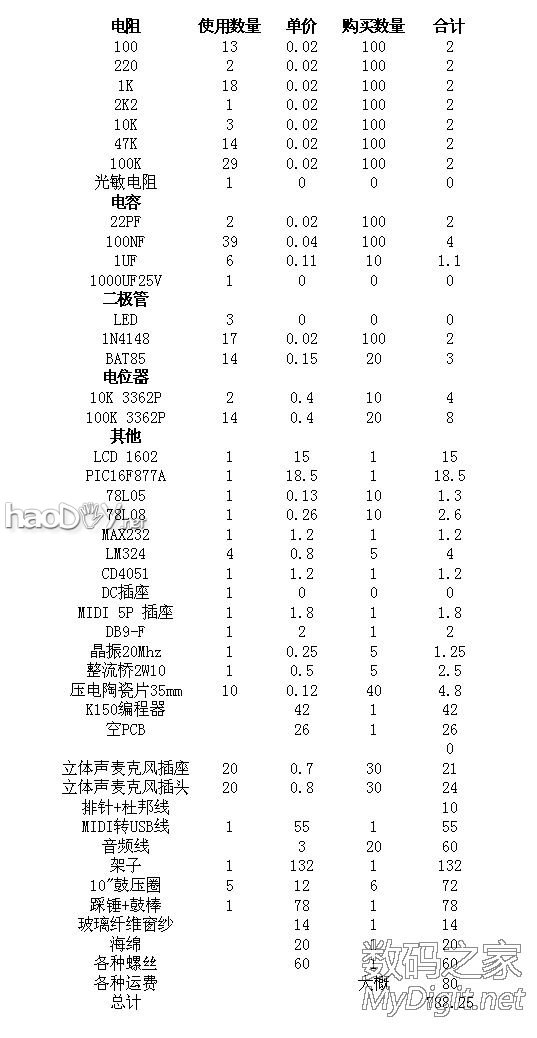

应坛友要求 把成本发上来
给女儿DIY的电鼓/架子鼓+MIDI触发转换器
