电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

时间:2017-07-21 22:08来源:数码之家 作者:sonj 点击:
之前发过几个便宜的电压表头改电流表、USB电压电流表的帖子。也经常会有坛友给我发消息询问的,今天做一个汇总,并详细说明一下。USB电压电流表,这个做的应该最多。检测手机充电电压和电流,检测移动电源带负载能力。使用两个表头,一个电压检测,一个电流检

之前发过几个便宜的电压表头改电流表、USB电压电流表的帖子。也经常会有坛友给我发消息询问的,今天做一个汇总,并详细说明一下。
USB电压电流表,这个做的应该最多。检测手机充电电压和电流,检测移动电源带负载能力。
使用两个表头,一个电压检测,一个电流检测。
见1楼

电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴


电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

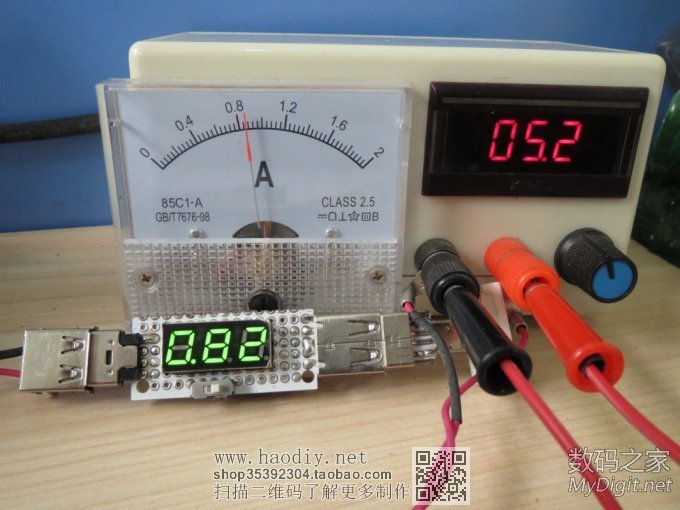

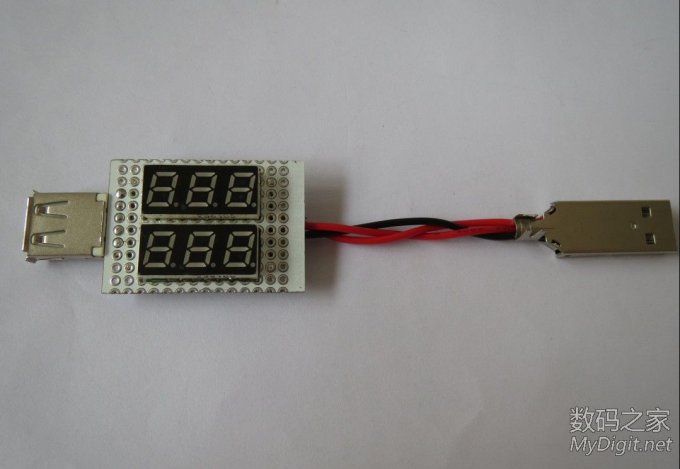

这个是简化版的,用一个表头,即做电压表,又做电流表。使用一个拨码开关进行切换。
见2楼

电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

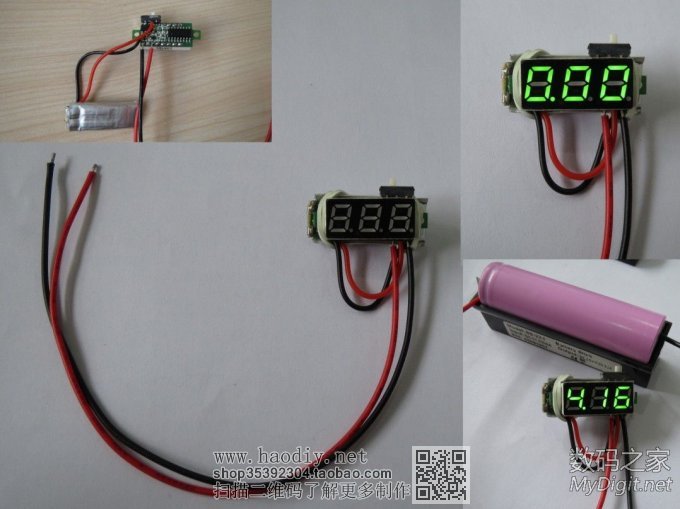

这个是将电压表头改单独供电,也就是常见的两线表头改三线,其中地是共的,一根供电,一根检测。
三线表,需要单独供电,最大的好处是,电压可以从零起测。甚至测量范围可以更广。

见3楼

电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

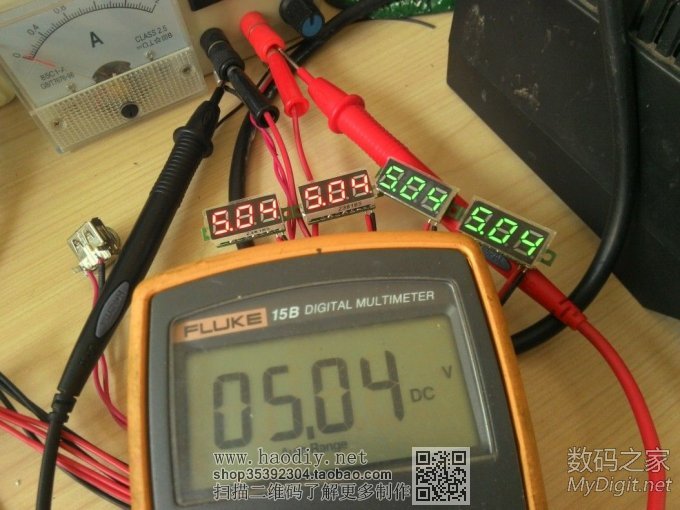

白尾测试图

电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

------------------------------------------------------
下面开始正题

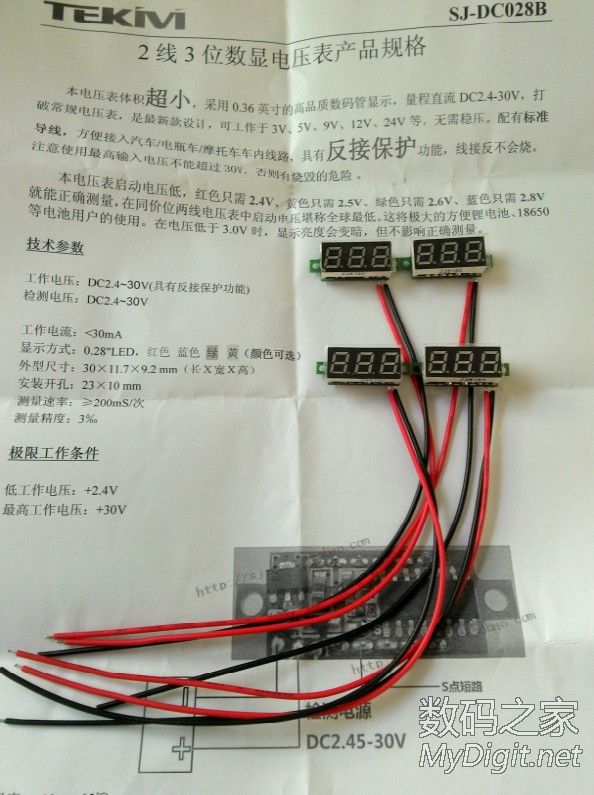

先说一下表头,我买的是淘宝4.8一个。是两线的。
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

话说这种电压表的精度还是不错的。
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴


我先说一下原理:
这种简单的电压表基本都是由这几部分组成的,
①  电源。一般是3.3V的三端稳压片子。将输入的电压稳定在3.3V,供单片机工作。由于这个表头用的是7133H,供电输入电压可以到28V(如果是7133L,只能到15V),测量范围也比较广。24V的电瓶车是没什么问题的。
②  单片机。这种简易的表头都是用单片机的AD口直接采样的,不会使用专用AD芯片的。输入电压经分压电阻将高的电压信号分压(也就得到一个低一点的电压信号)送单片机的AD采样口(比方说单片机用3.3V供电,一般AD口最高输入电压不能超过3.3V。如果外部电压有30V,没有经分压电阻分压,直接进入单片机口,那样就把单片机AD口烧坏了。)
③  数码管。用作对外输出的显示。

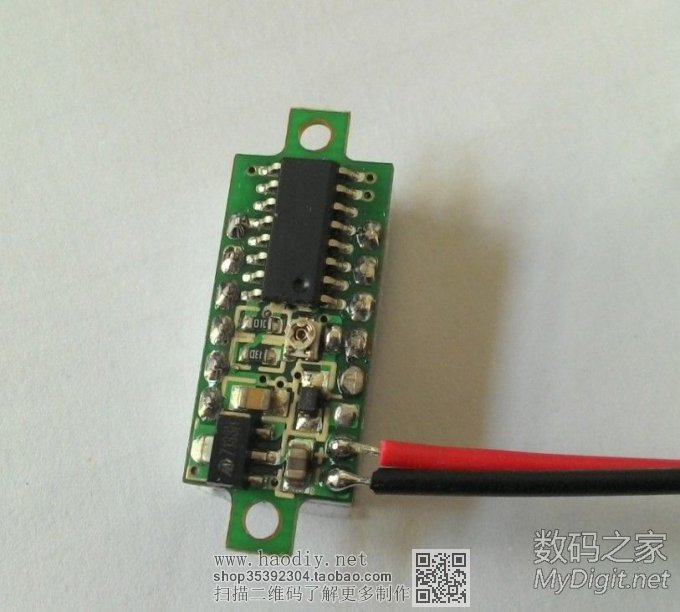

后部特写,一个SOIC-16封装的单片机,一个肖特基SS14防电源反接。一个3.3V稳压IC给单片机供电,两个滤波电容。两个分压电阻。一个可调电阻,校准用。
电阻13D(133K)、01C(10K),分压后进入单片机AD采样口
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

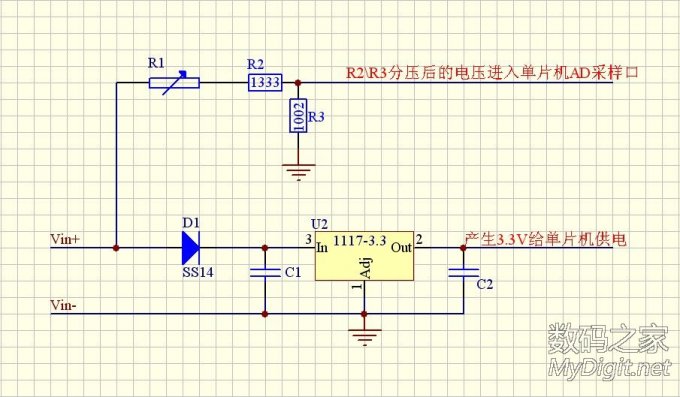

原理图如下

电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴
R1是一个可调电位器,就是用作微调的。可以自己校准,发现现实有偏差时,自己旋转电位器,自行校准。
R2、R3就是主要的分压电阻了。高的电压经R2、R3分压后,变成低电压,进入单片机AD口。
D1放反接保护。
U2就是供电部分了3.3V三端稳压管。C1、C2做电源滤波用。

下面是电压表改电流表

此电压表头简单示意原理图
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

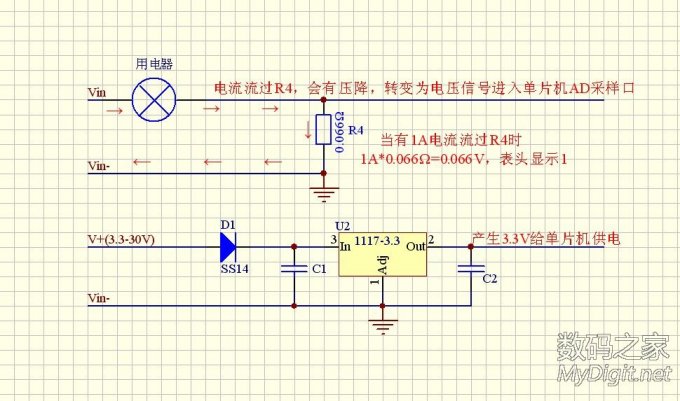

改电流表头简单示意原理图
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

去掉分压电阻,保留分压电阻也可以,但必须把分压比降得很低,而且精度不如去掉好。

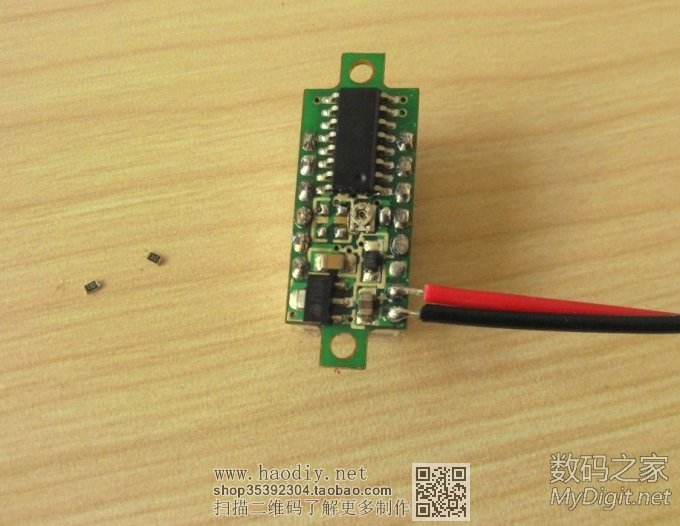

拆掉的两颗电阻就是分压电阻。

电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

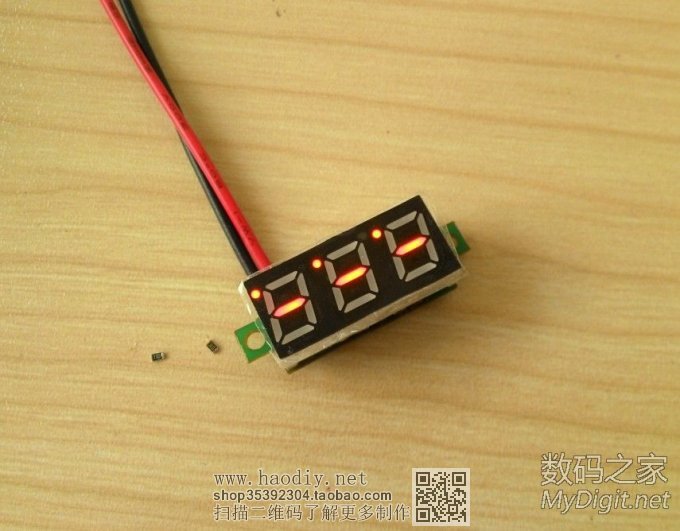

上电试试,没有电压值进入AD口,显示如下
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

下一步是确定检流电阻的大小。可以给电压表上电,适当高一点,然后用万用表测量单片机AD口(即分压电阻后对应的单片机口)
根据测量,大约显示1V,对应0.066V。也就是说原数显示,1V对1A,需要66mΩ的电阻。
检流电阻的目的是将电流信号转换为电压信号(因为单片机AD口只能检测电压信号,不能检测电流信号)。比方说电流为1A时,流过0.066Ω的电阻,电阻上的压降就为1A*0.066Ω=0.066V。这0.066V直接进入单片机AD口,单片机就对应输出显示了。

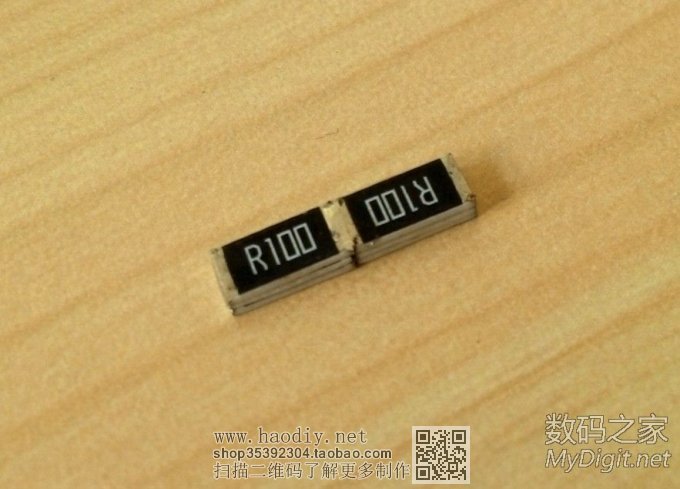

手里有100mΩ的2512封装电阻,六个两串三并正好,是0.066Ω
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

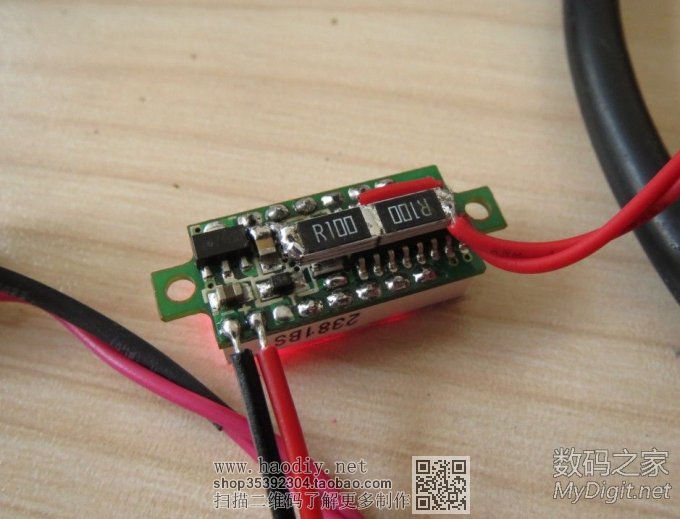

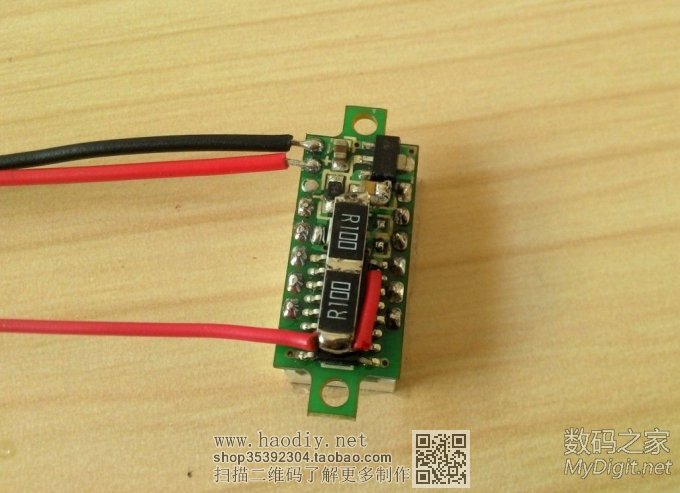

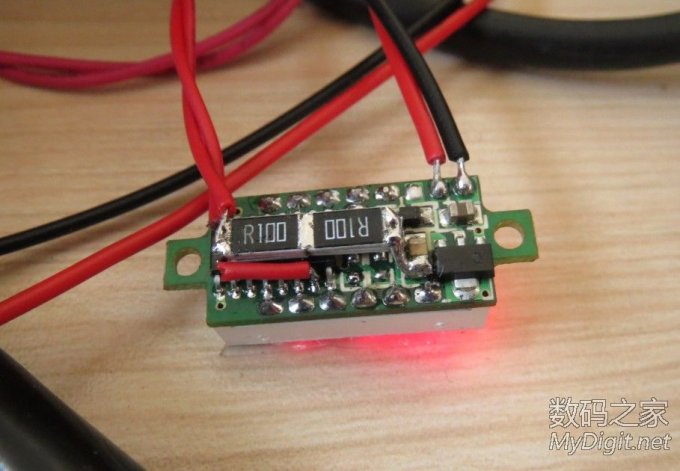

将检流电阻焊到表头上。
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴


电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴




电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

说明:电流表是要串到测量回路里的,而且是共电源负的。电流表的供电也要单独供电。

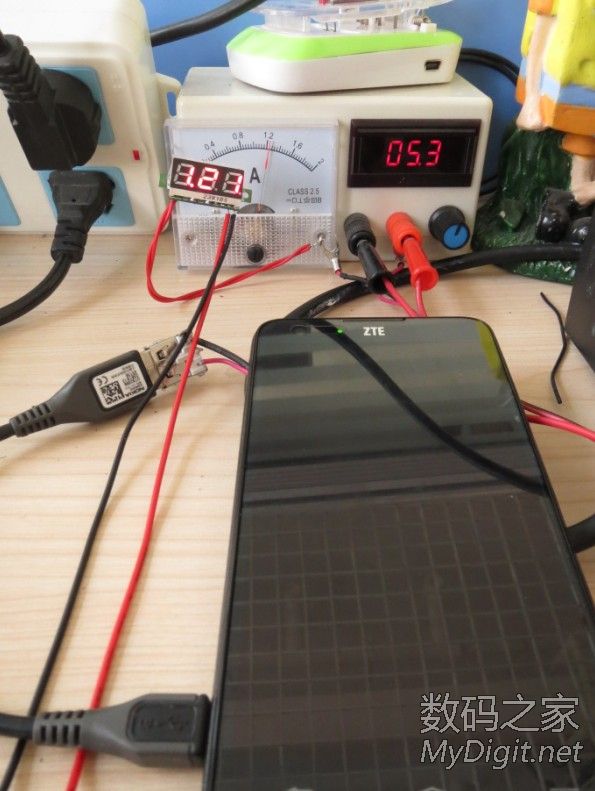

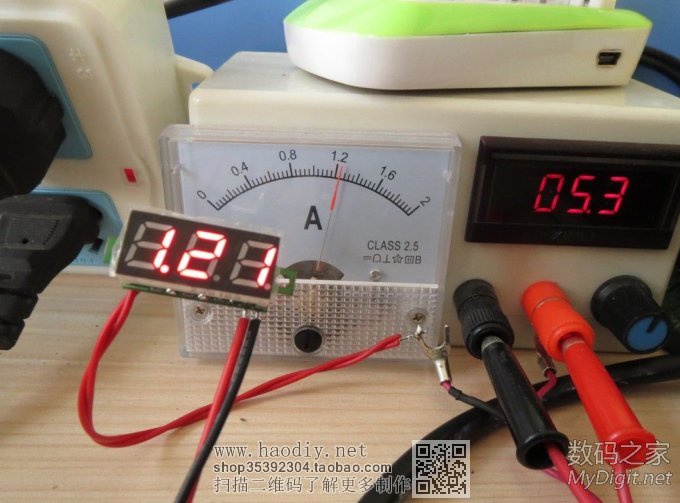

手机充电电流。六个2512封装,一个2512大约是1W,六个就是6W,一般的电流都没问题,1.2A充手机,摸电阻一点也不热。
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴



电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

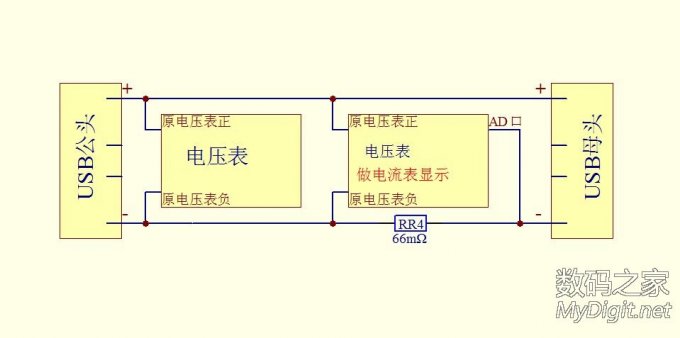

下面说一下USB电压电流双显表头
就是有两个表头一个检测电压,一个检测电流


电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

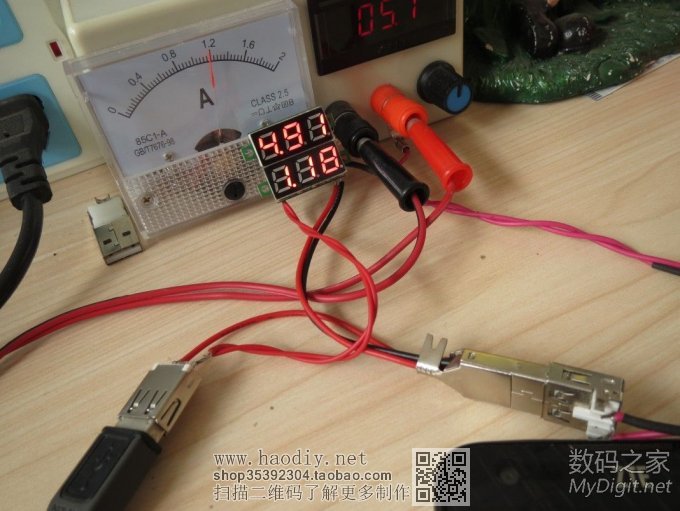

先连起来试一下有没有问题。
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

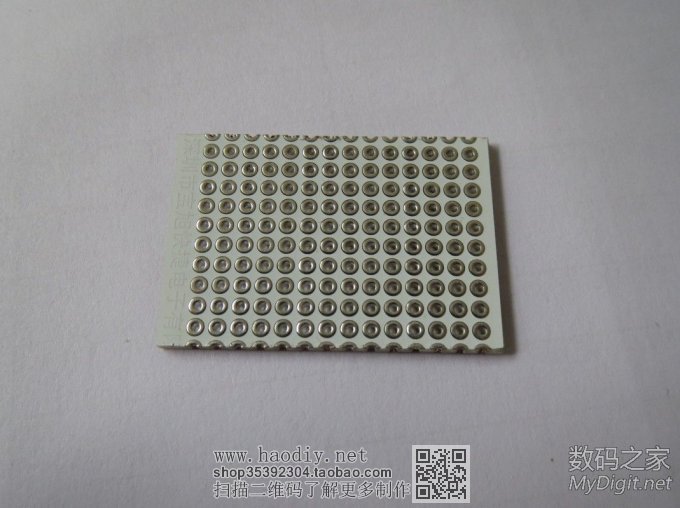

割好万用板
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

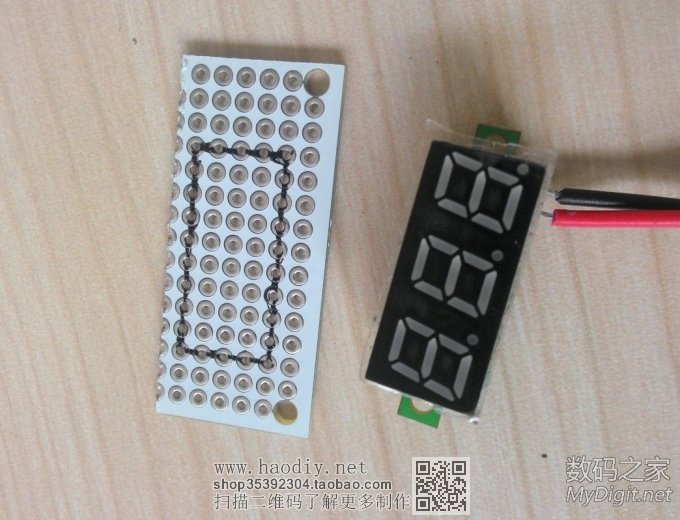

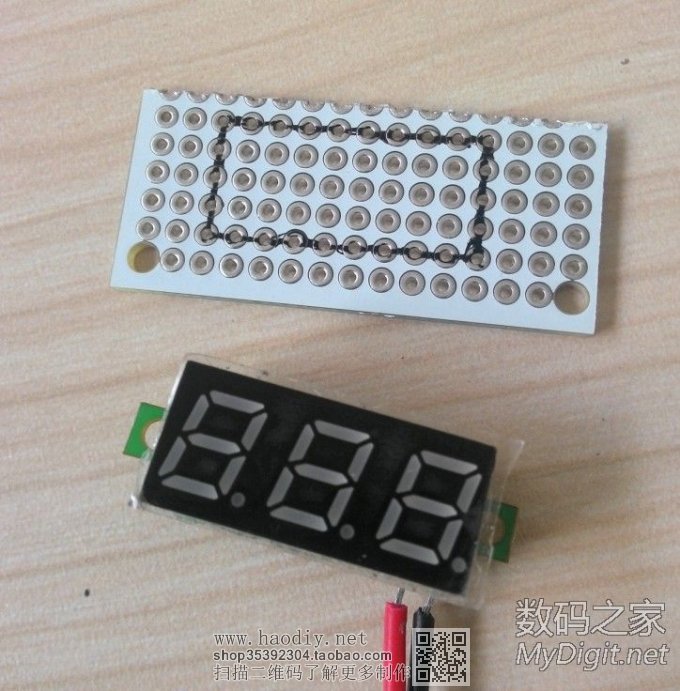

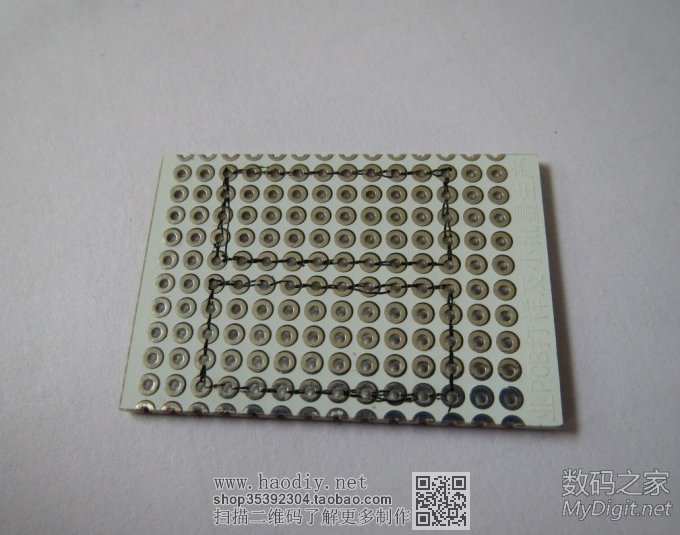

画好线
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

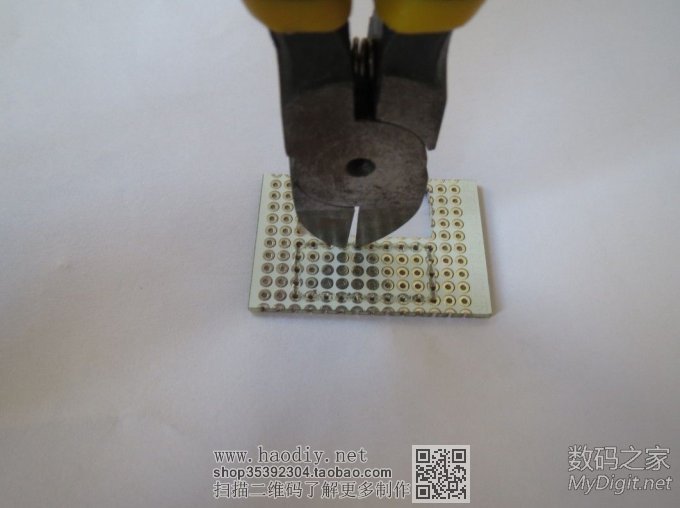

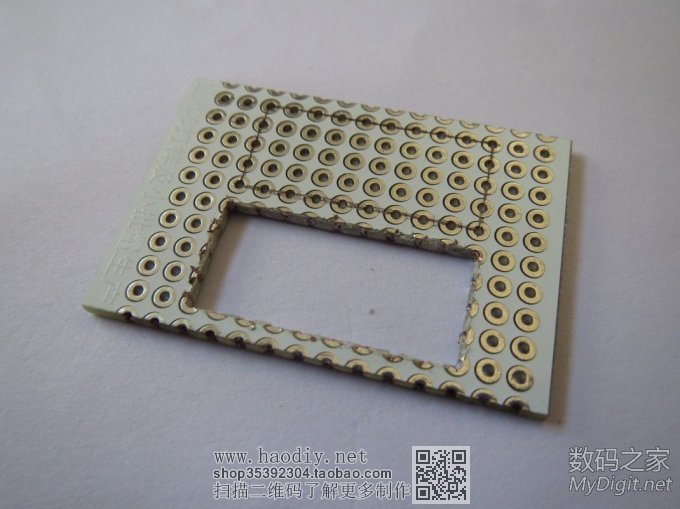

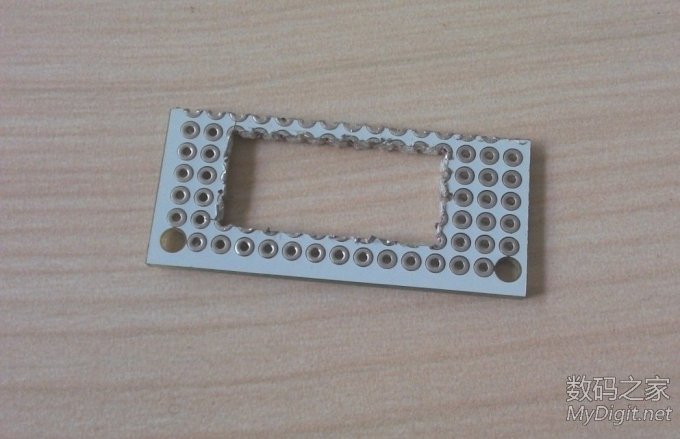

先抠出来一个方框
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴


电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

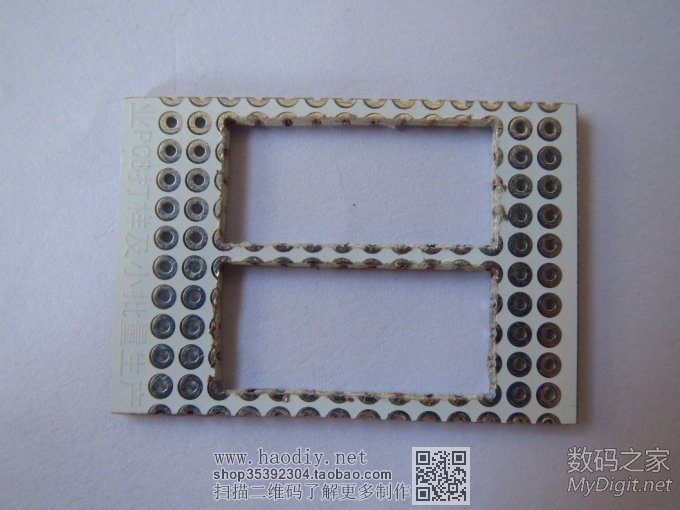

两个方框都扣好了
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

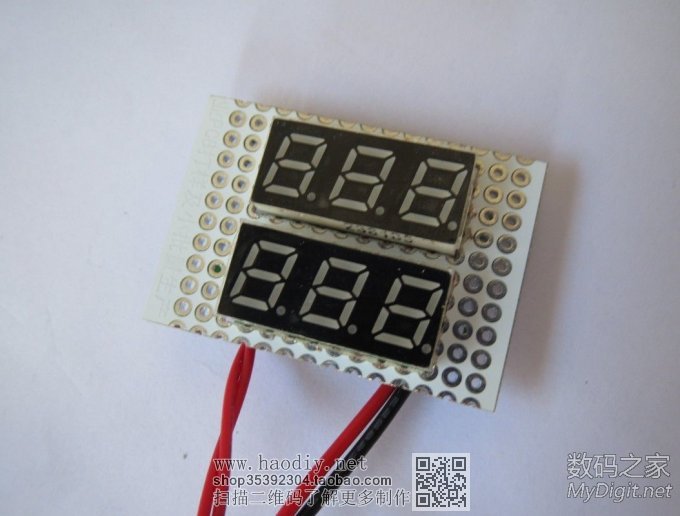

放上表头试试尺寸,正合适~
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

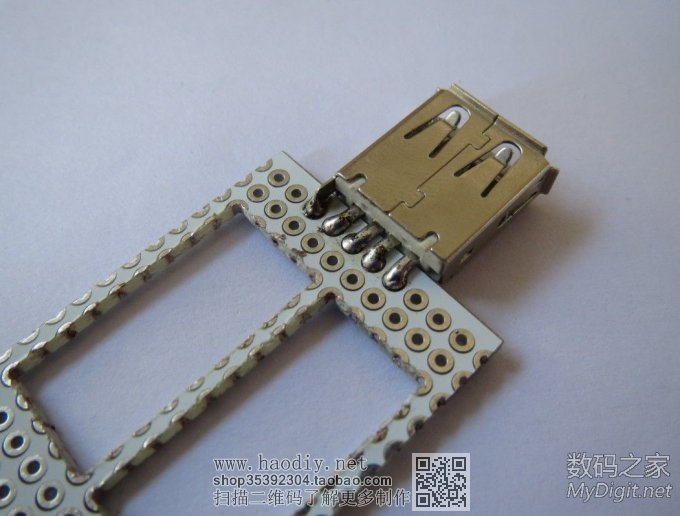

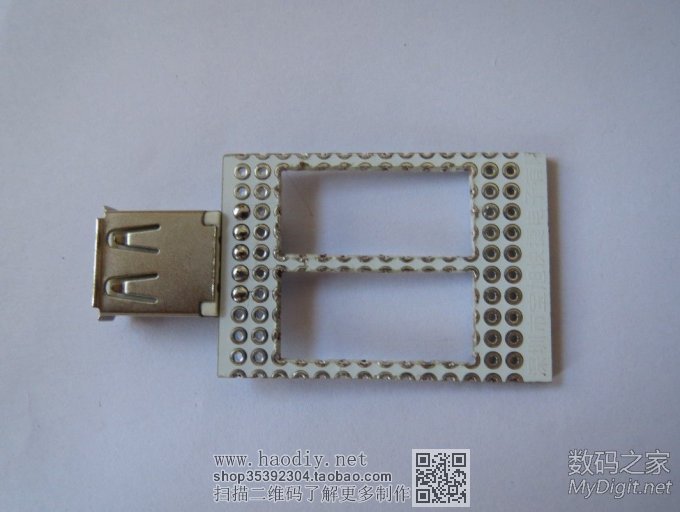

再焊接上USB母头
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴


电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

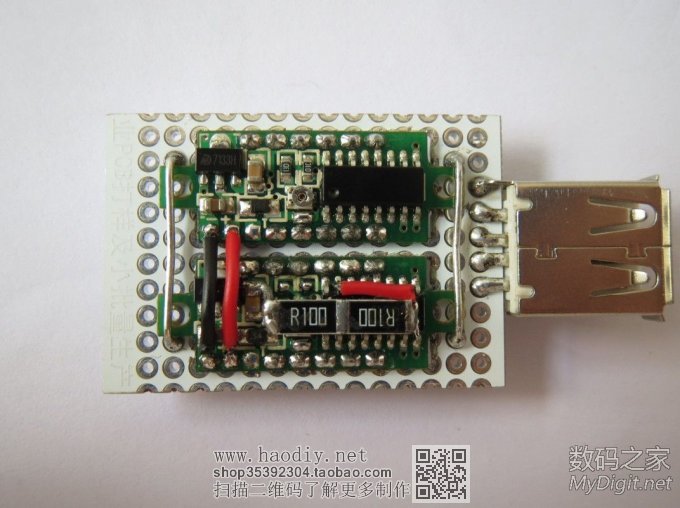

将电压电流表头固定
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

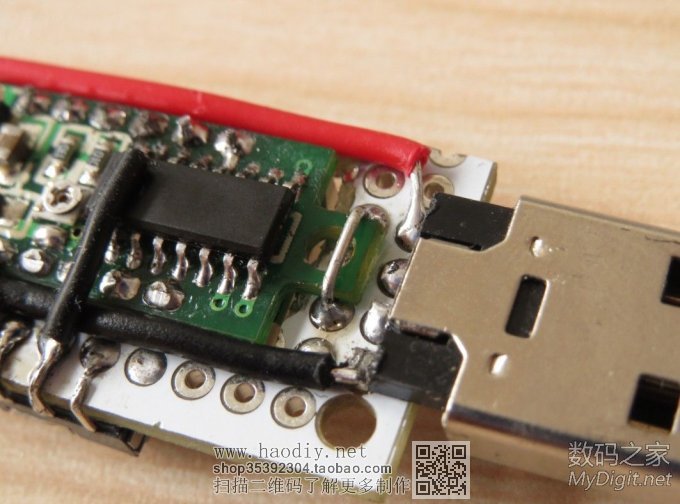

准备安装USB公头
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

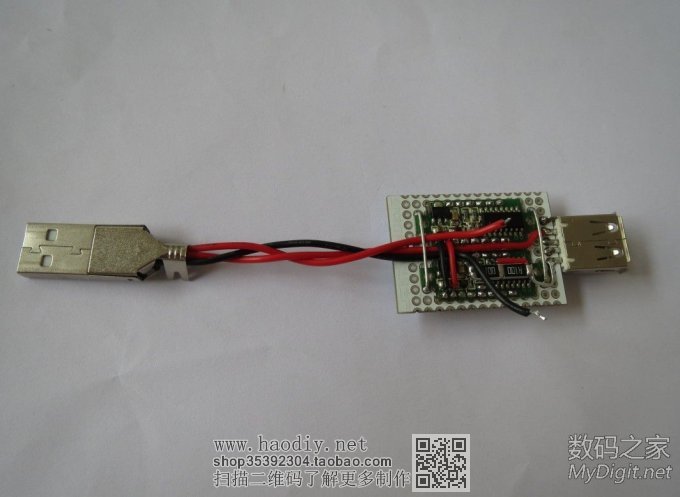

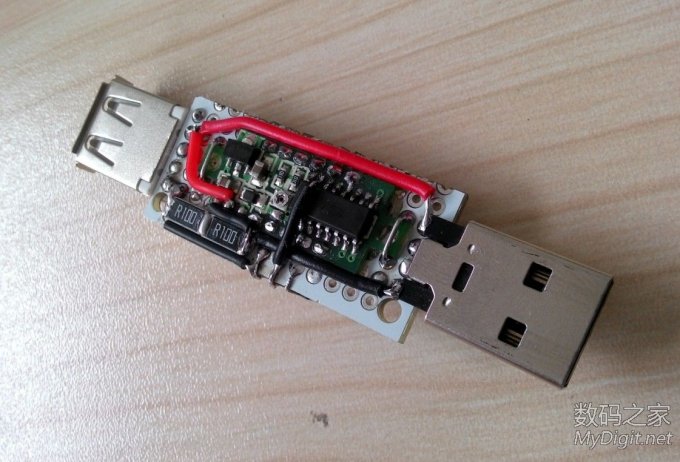

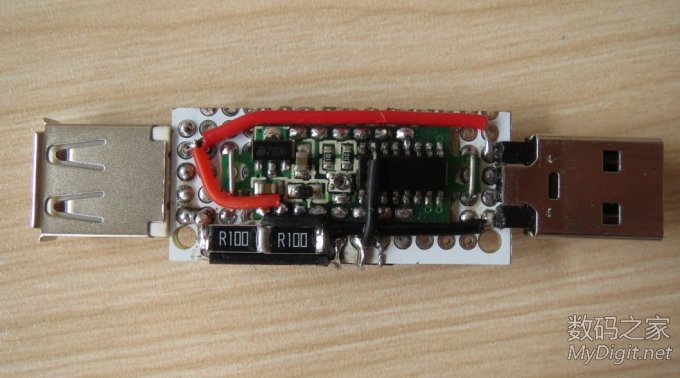

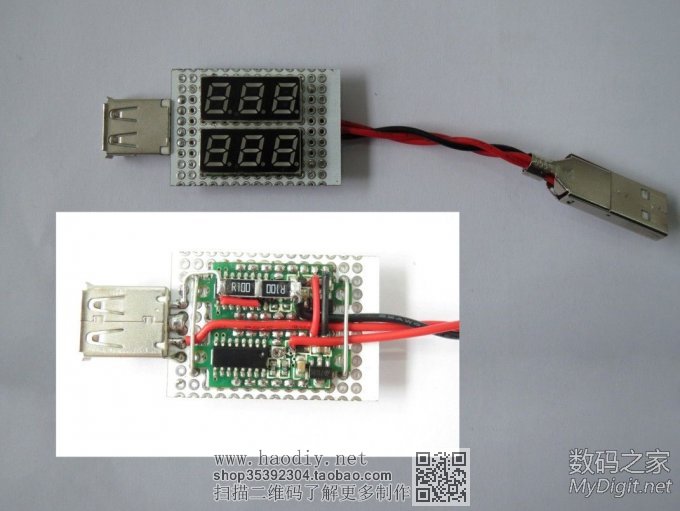

把线都接好

电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴


电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

下面做简化版的,用一个表头,即做电压表,又做电流表。使用一个拨码开关进行切换。
电压表原理示意图
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

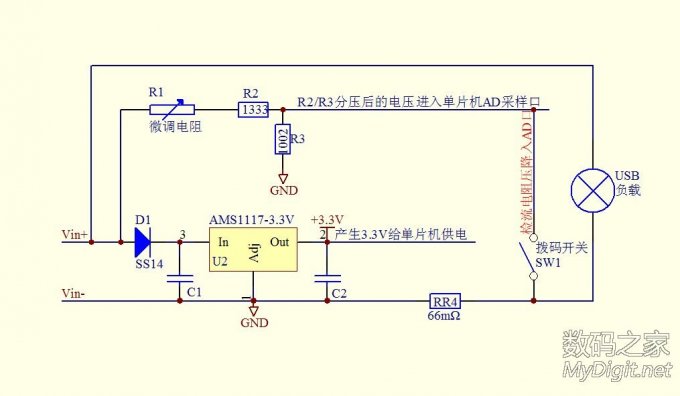

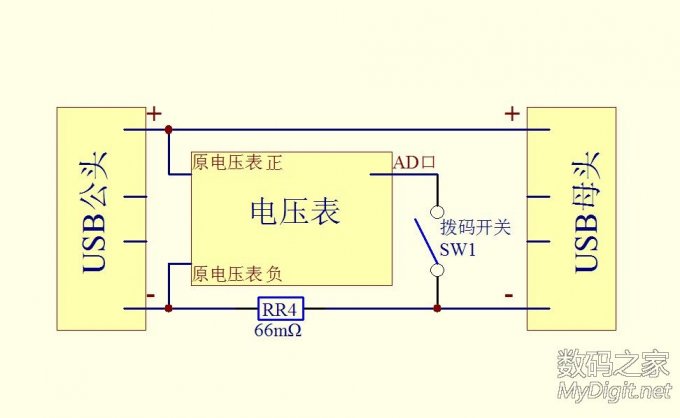

改造简易原理图
说明:
没有断开原来的电压分压电阻,分压电阻是一个133K和一个10K。这样和0.066Ω的电阻并联起来,对取样电阻影响不大,所以就没有断开,这样最简单,不用割线~
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴




电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴


电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

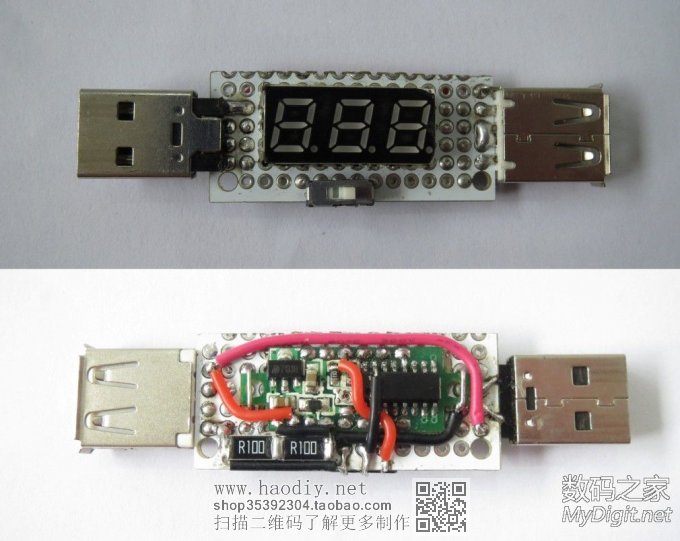

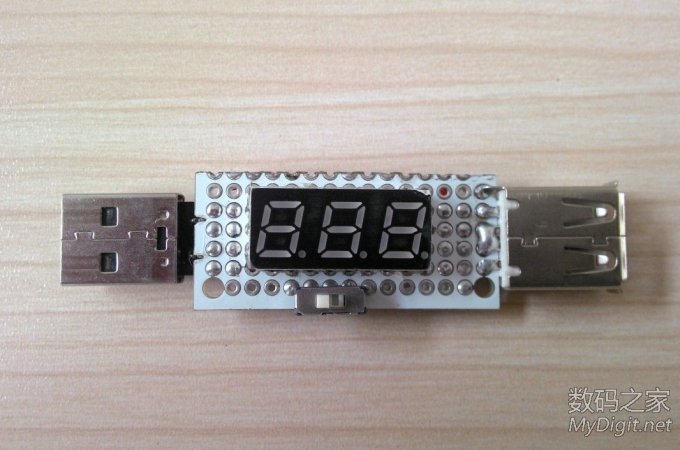

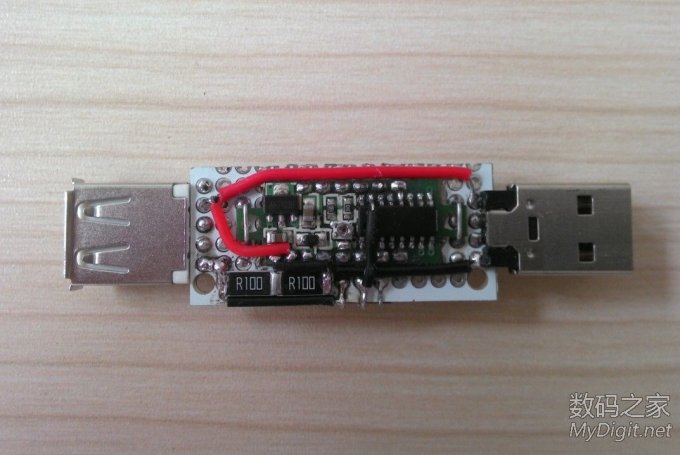

改造好之后的样子
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

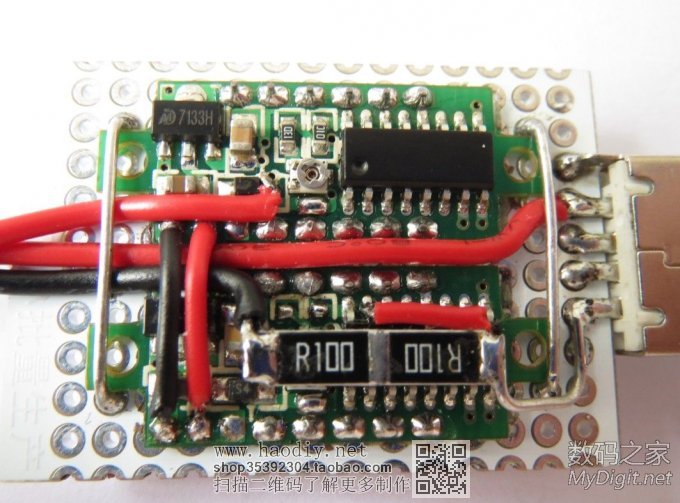

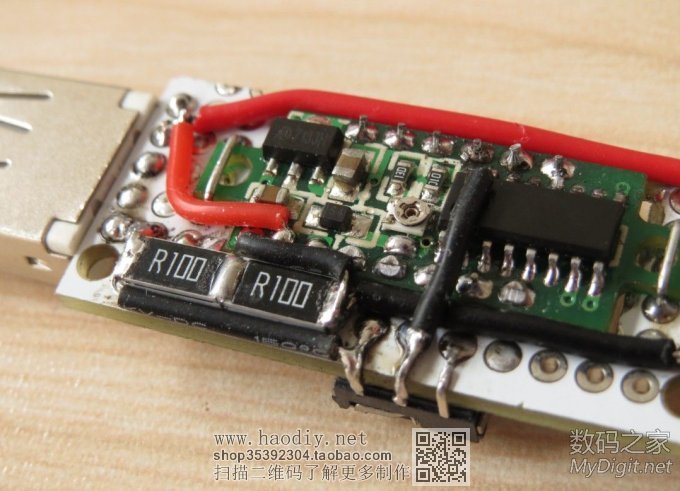

背面
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

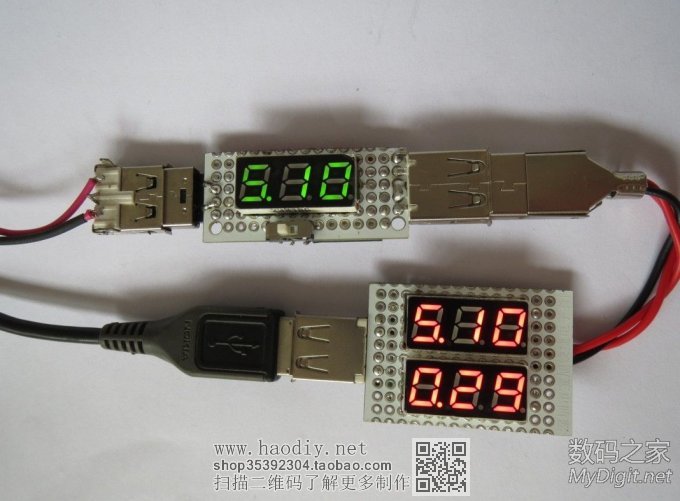

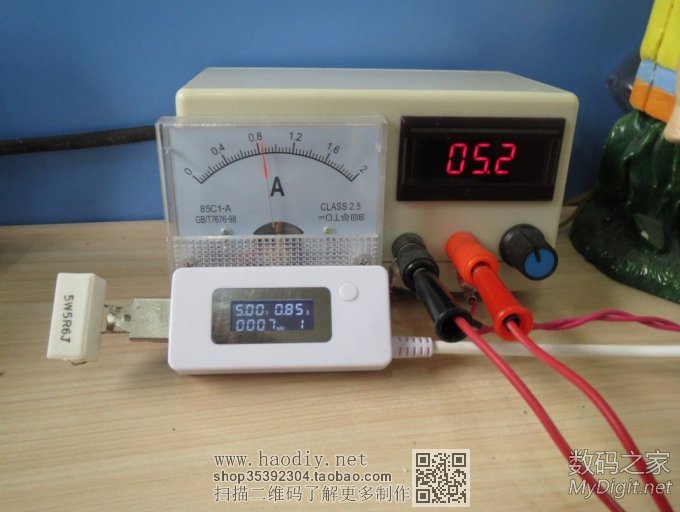

相机拍几张
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

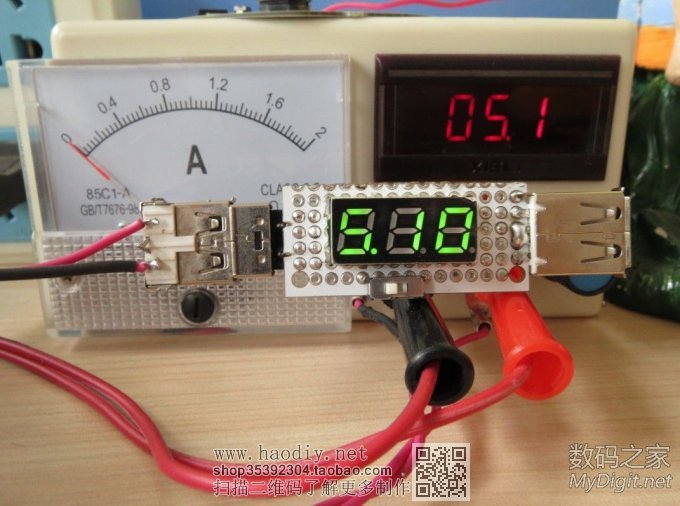

拨码开关拨到左侧电压显示
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

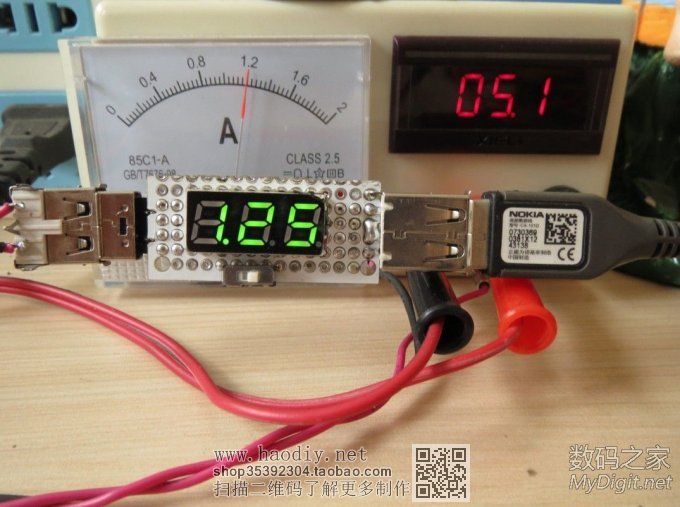

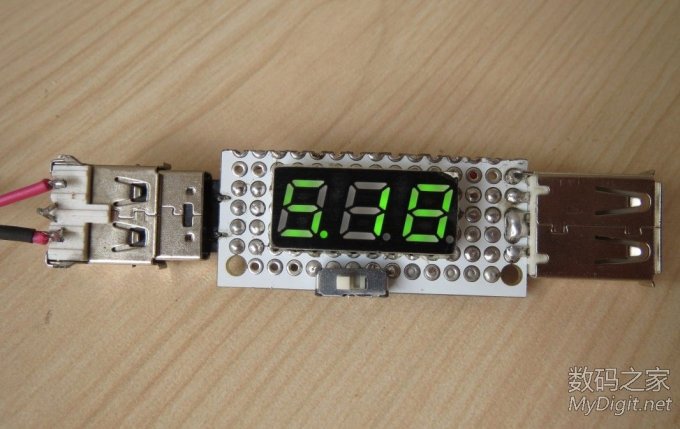

开关拨到右侧电流显示
电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴

电压表头改电流表、USB电压电流表、电压表两线改三线汇总贴
