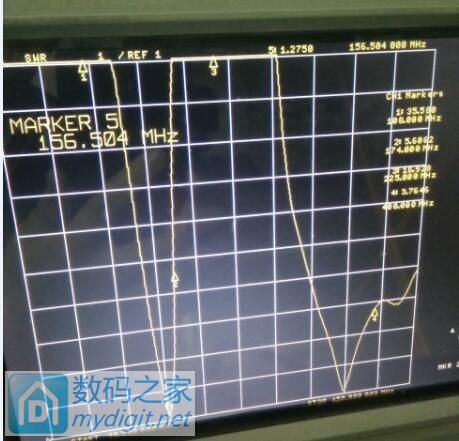

很多坛友入手了这个海事对讲机，也买了3块钱一根的天线，看到矿坛有坛友“ylong777“跟帖说这个3块钱的天线的谐振点在136-140MHz之间，要在对讲机的156MHz频率下使用，需要改频率，在坛友“ylong777”的指导下，用驻波表对天线进行了修改，鉴于很多坛友没有驻波表，将自己的修改过程记录下来以供需要的坛友参考。另外求砸M，为了神器光打卡太慢了 用驻波表调试好一根在156.5MHZ频率下驻波比为1.32的天线后，按照之前记录的调整方法，不用驻波表调整天线，调整好后测试天线驻波比在该频率下分别为1.41 1.21 1.17 试了不同的状态， 应该问题不大。 一下内容仅供参考，剪错不要怪我……

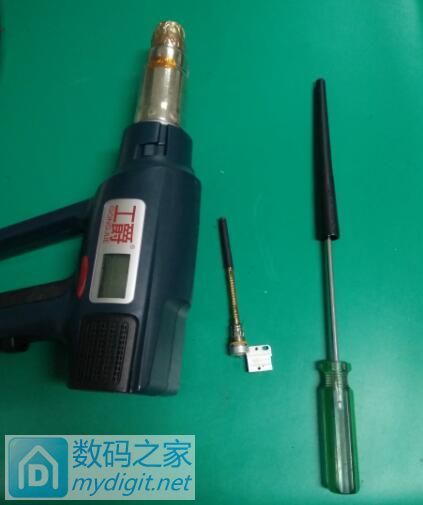

一 首先 拆天线 要无损拆天线需要四个东西 1.加热源（热风枪、电烙铁，吹风机，打火机或者开水煮都行） 2.对讲机上的天线座 3.钳子 4.人

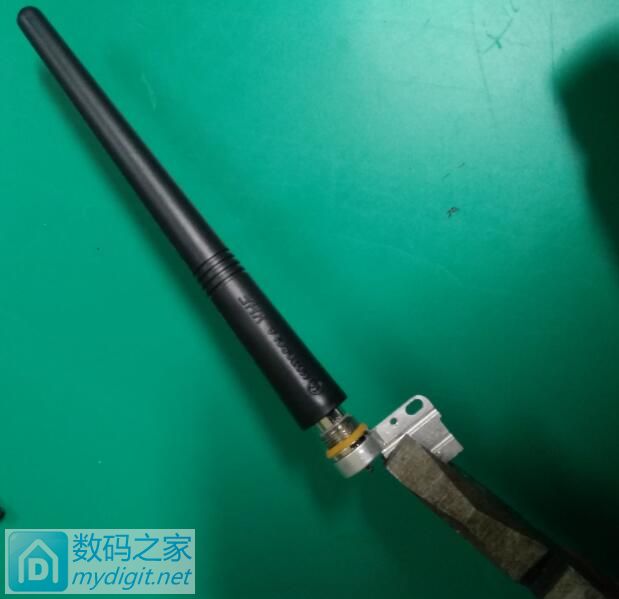

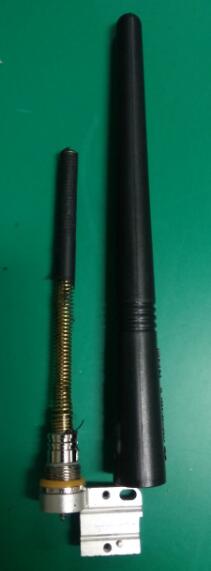

我是用的热风枪（用电烙铁最高温度持续加热天线的螺柱也行，电吹风什么的也可以，总之家人让胶套软化就行，这样拉出来的弹簧变形很小的），将对讲机天线座取下，拧上天线并拧紧，用钳子夹着天线座上的铝片，热风枪300度先对着天线根部吹两到三分钟，然后带着手套用手拧天线的橡胶皮（切记是拧，不是拉，）稍微用力就会使橡胶套松动，然后喂喂向外拉橡胶皮，能看到天线钢丝就行然后加热天线中间的地方，位置在天线中部的凹槽及以上部位，均匀加热四五分钟的样子，加热后匀速向外拉橡胶皮，就能把橡胶皮取下，此时弹簧只是被稍微拉伸（如果这一步弹簧被拉伸很多，说明加热不够，不过即使拉伸很多也对后面影响不是很大，可以再压回去）。 取下橡胶套后的样子是这样

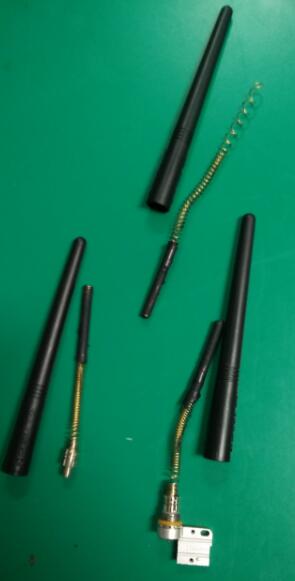

记得把弹簧上单额黑皮拿指甲扣掉，不然塞回去会变形（不扣掉黑色的胶皮也很难塞进去） 拆不好的样子就是这样的，不过都可以压回来

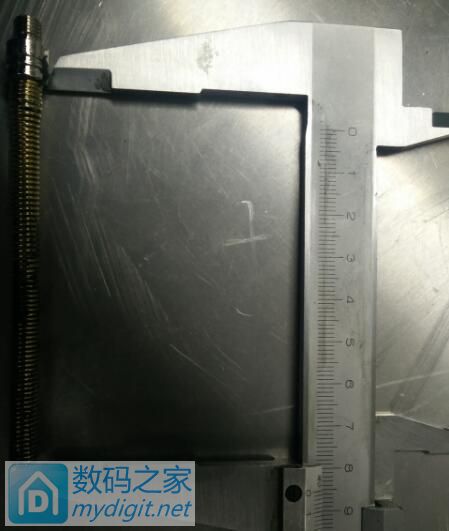

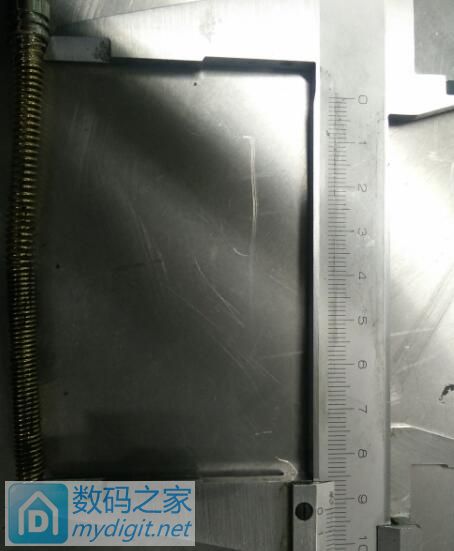

接下来就是修剪了， 修剪之前量一下天线的原始尺寸 85mm

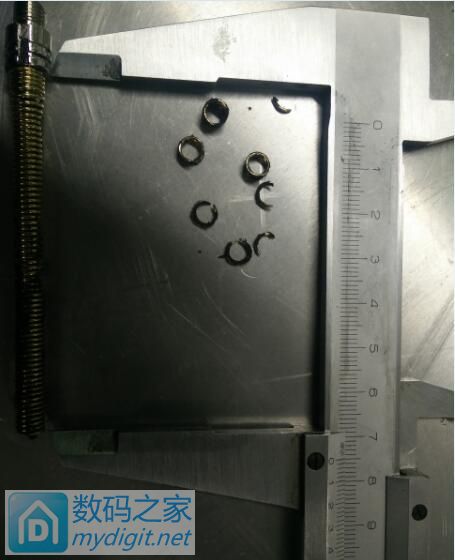

用斜口钳剪掉10圈半，剪完后的长度是75mm左右，剪完之后数了下 63圈（只要修剪后的天线是63圈左右，长度75mm左右，驻波比就基本不会大于1.5）见图

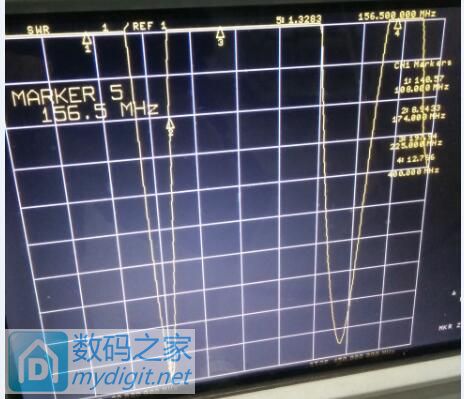

测量的长度和圈数是从天线头子的螺纹顶端部分开始的，缠在螺纹上的的圈数不算。这个天线的驻波比是1.32
下面是对弹簧拉过度的天线 拉伸过度的弹簧，可以套在十字螺丝刀（直径比弹簧内径小或者刚好）上手捏住弹簧紧的一端，然后用钳子夹住弹簧松开的那一断，用力缠绕在螺丝刀上，缠绕的同时轴向压紧弹簧，多弄几次，弹簧会收缩回来，当然也有拉开太多收缩不回来的 下面这根就是，剪之前92mm（第一根拆不知道，前拉伸很多，又压回来的）

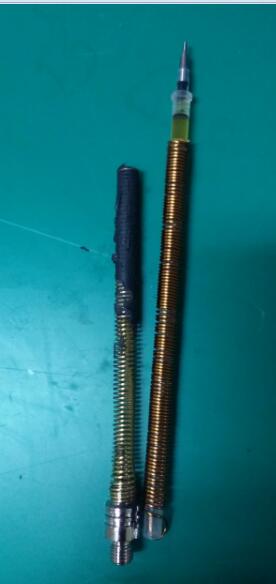

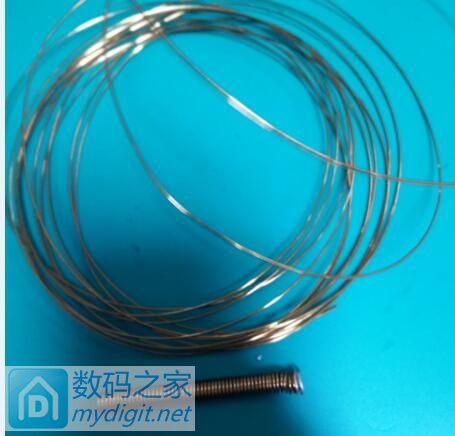

这种拉开比较多的，剪掉8.5圈左右 剪完后的尺寸是8.5左右，驻波比测试在1.37到1.41之间。 总的来说，拉伸不多的 剪掉10圈左右， 拉伸比较多的 把尺寸压缩到95mm左右 剪掉8.5圈左右，如果压缩不到95mm，压缩到100mm也可以，修剪圈数适当少半圈一圈的 驻波比应该就在1.5以左右。 剪完后塞橡胶内就行， 还有两张图的位置，上个自己拿0.7mm的铜漆包线绕的天线吧，这个绕了2个，驻波比绕都在1.25附近，有一个达到了1.17。这个驻波比是绕好后塞到天线胶套里测的。 签字笔笔芯，用0.7mm漆包铜线，绕54圈（缠在螺纹上的圈数不算的），绕的时候要绕紧，紧贴着，绕完之后他会自然松开，不用管，塞这个天线的橡胶壳子里就行，就是铜线有点软，容易变形，不过这个容易做。
以上内容为自己照葫芦画瓢的，我也不是学天线的，只是刚好公司有个驻波表在瞎弄而已，仅做参考，做坏了不要找我哈。反正原来的天线在156MHz的驻波比接近20，怎么剪都比原来的要更接近谐振。 补充一点内容，期间好像试了一下，拔出来的基本不拉伸的天线，不带橡胶套子，在156MHz的驻波比小于2.0，在1.6 1.7左右。 完结，如有不对，望大神指正，若果做坏了也别怪我 折腾有风险，谢谢。最后就是求M
