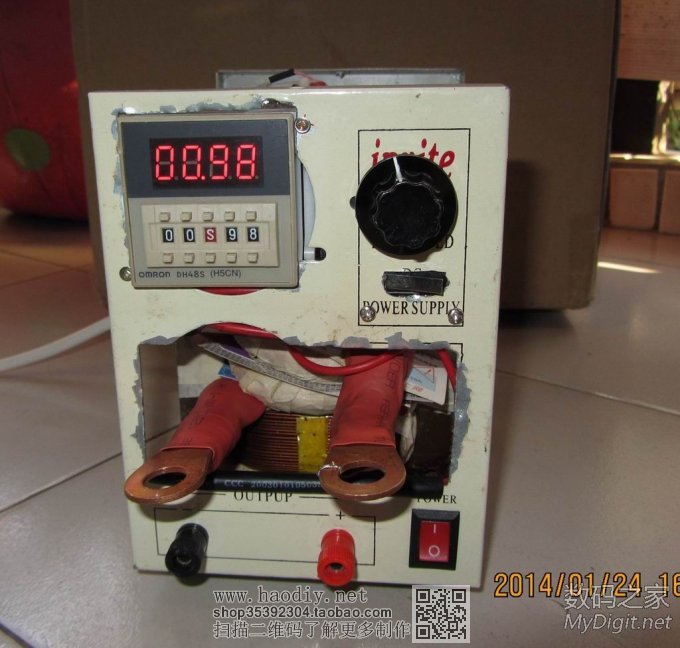

点焊机开工做好了，要就不做，要就做专业点。用的 700w微波炉变压器。 次级两根35平，共70平线绕三圈。 时间继电器0.01s到99h可调。（时间继电器经过改造，可外接长按型开关用作复位） 电流可调，用的4000w可控硅调压模块。 40A固态继电器控制初级。（控制电压引至时间继电器里面的12v直流经过时间继电器控制） 下一步做点焊夹头。 本焊机成本完全超过网上可以买到的350元价位的专用电池点焊机。当然威力比那个大多了。 个人建议，如果只用做点电池，直接可以买350价位的点焊机，完全够用。 我这个还可以点点薄铁皮。 不多说了，一共五楼，图片。大家自己看，不懂提问。图片介绍慢慢补上。 下图图中用的是我一个15v1a维修可调电源的壳，刚好塞进变压器。坛里面有很多人做点焊机，很多都是裸奔。 左上是时间继电器，可以最小0.01秒到99小时，点焊需要用到的一般也就是0.1s到几秒吧。 右上是电压调节旋流，或者说电流调节旋钮。用的4000w可控硅调压模块。可在50hz的一个周期内，也就是每0.02s调整电压的导通时间。 间接控制输出电流。 下面是微碰开关，接时间继电器复位端。每按一下，时间继电器自动复位一次。 开关控制时间继电器供电。

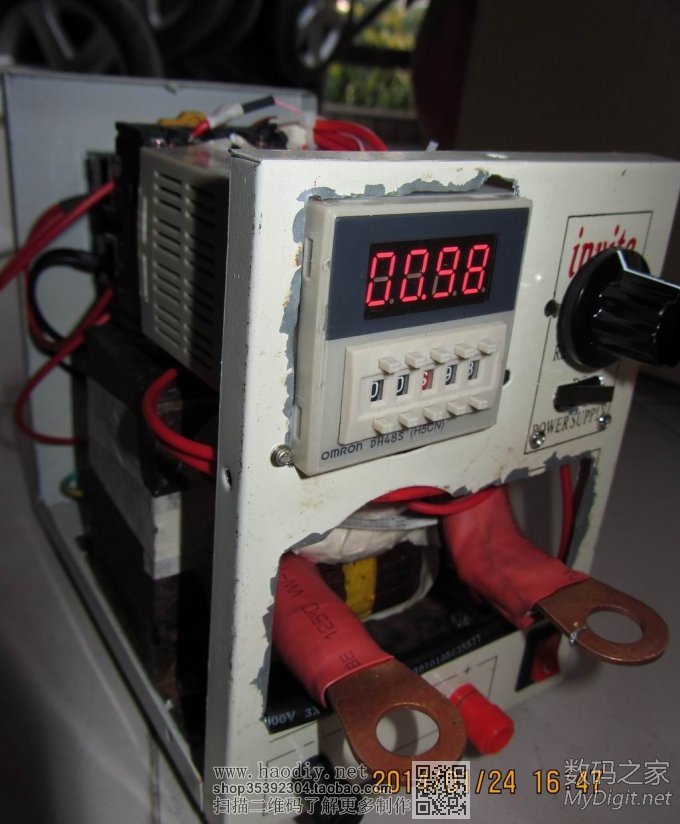

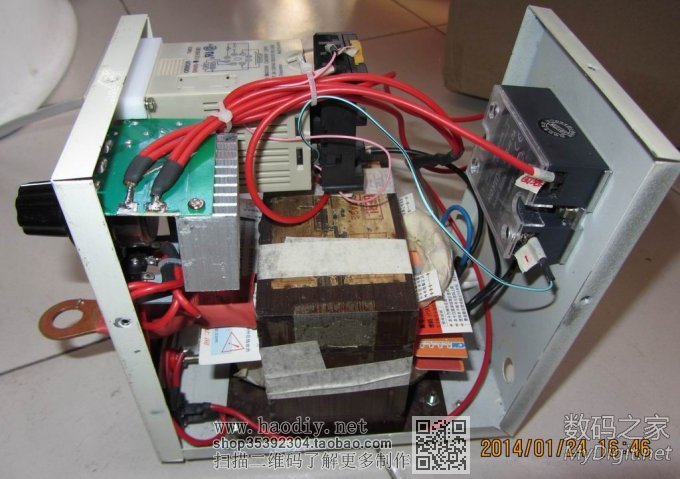

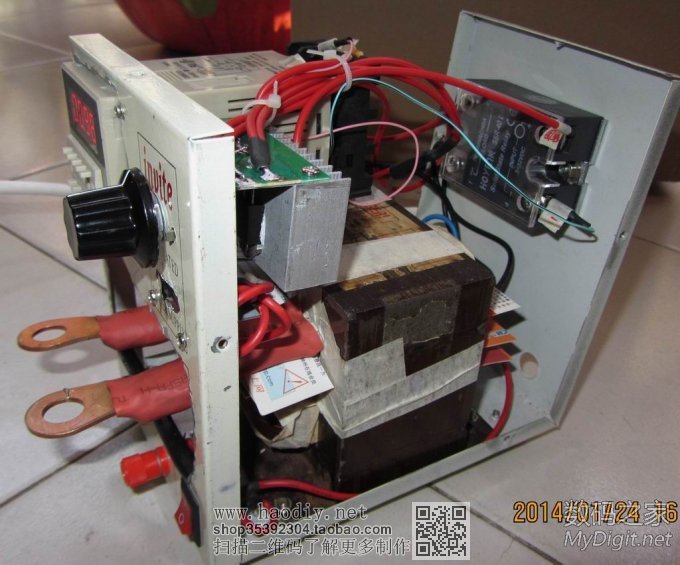

下图 侧面照，尽量显得专业点，结实点，焊锡都尽量堆焊。线都捆扎好。

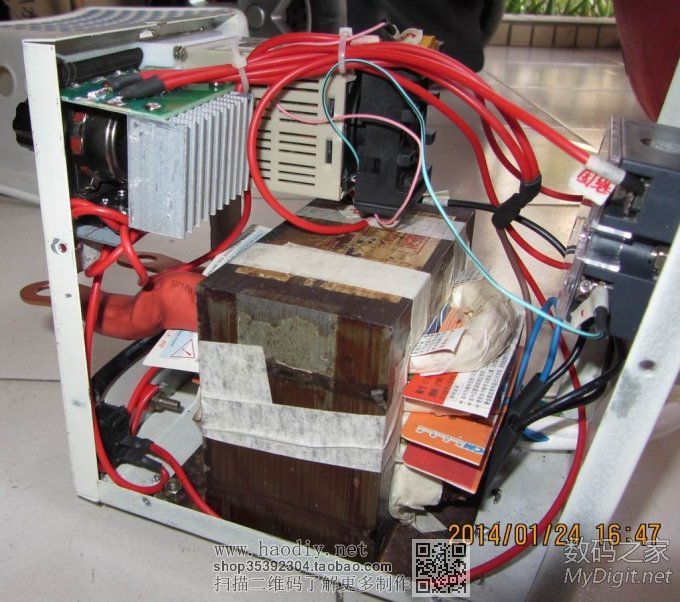

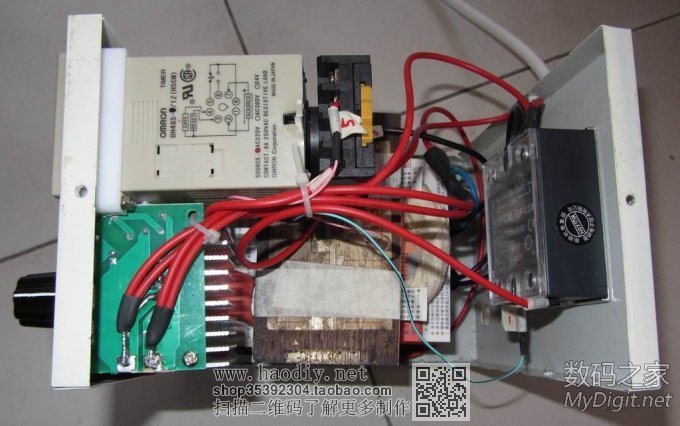

下图 下图后面那个黑色方块就是固态继电器，40a的，直接螺丝固定在后板上面。控制端是3v到36v直流。 我用12v控制，很多人点焊机都要再加一个小供电变压器，我把时间继电器拆开，直接从里面引出12v直流，然后通过时间继电器的控制触点，在控制固态继电器。

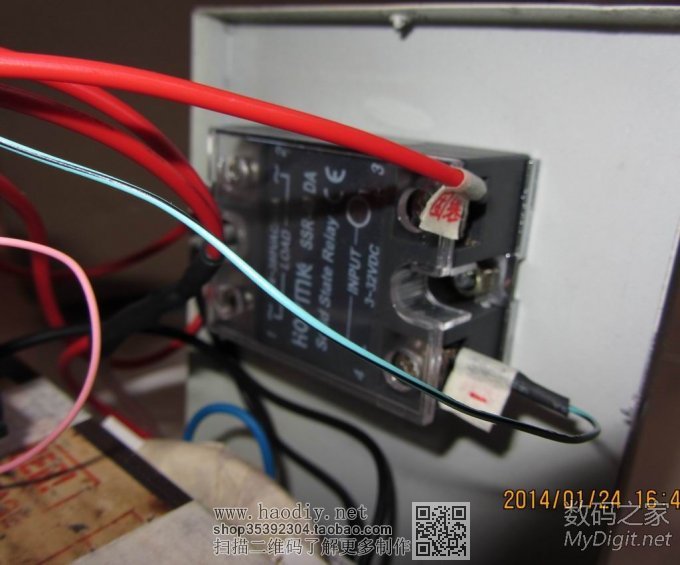

下图 这个固态继电器是台湾的吧，我买了两个都是一个牌子40a的，一个原厂的一个高仿的。呵呵 其实就需要一个，买两个就是看看有什么区别。
下图 可控硅调压部分，网上买的，和台灯，电风扇调压一个方式。4000w的，散热片有点大，锯掉了一部分。
下图 时间继电器拆开改造过，原来的复位端如果一直接通，继电器就一直吸住输出。后加了三极管等原件，改成就算按下不动，也只复位一次从新计时。

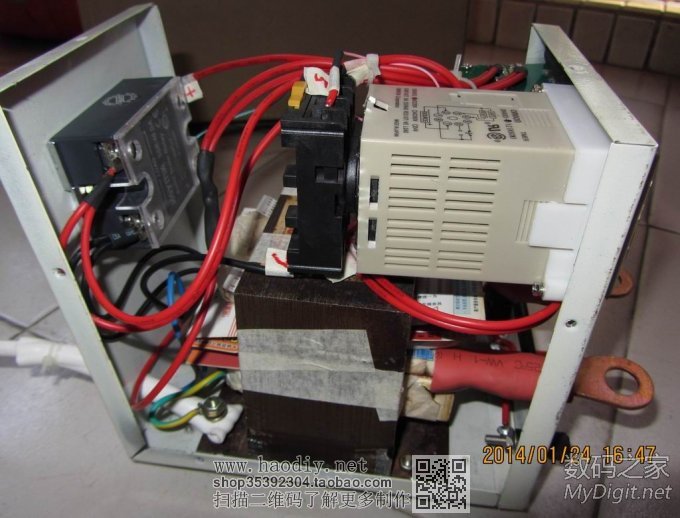

下图 所有的线都加了标号，哈，想显得专业点。右边还接了地线，三心电源线接地线接机器外壳。
下图 面板的口开得很粗糙，原来前面板是两个表，一个电压一个电流，开口过程很麻烦。
下图 图中两个接线柱是外接按钮开关用的，可以接脚踏开关或者手按开关，每按一次，就算按着不动，继电器也只会按设定时间动一次。因为时间继电器改造过。
下图 接地线，电源线拆了一个10a的接线板拆的，1平的铜线。

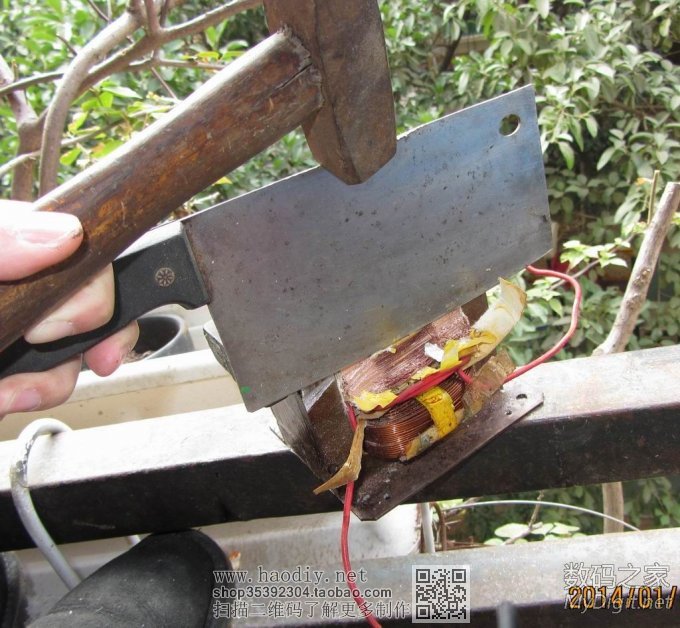

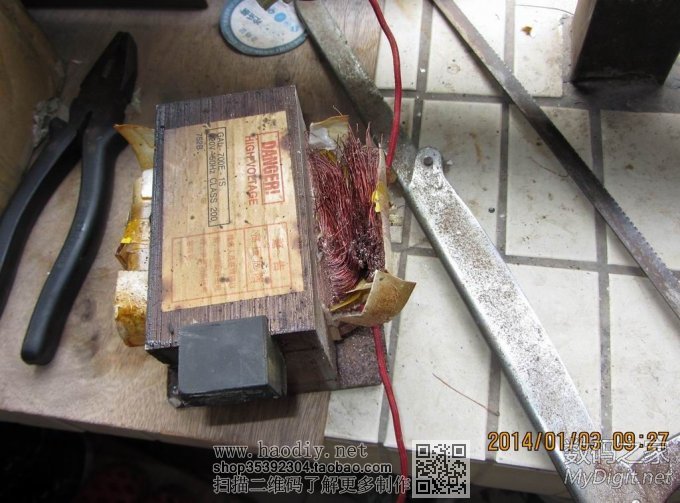

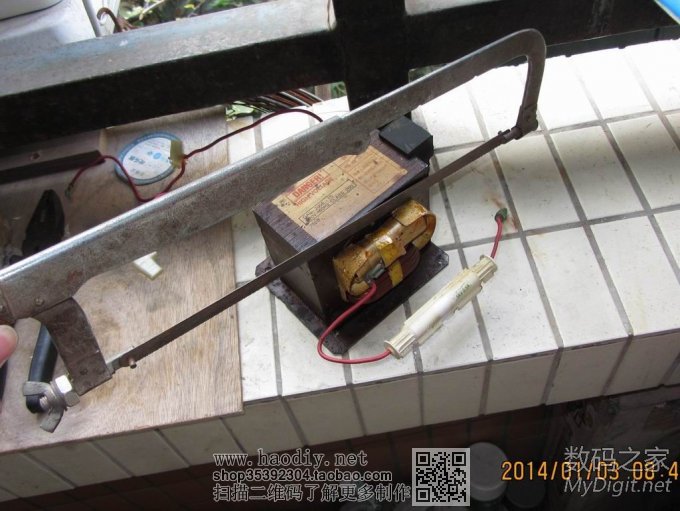

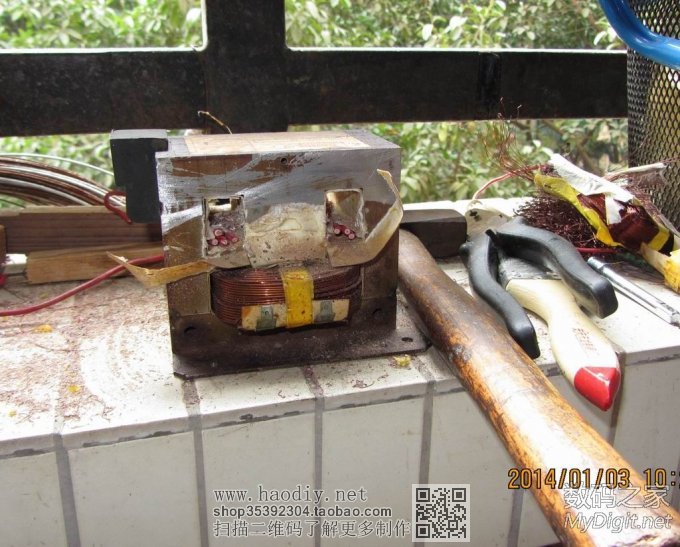

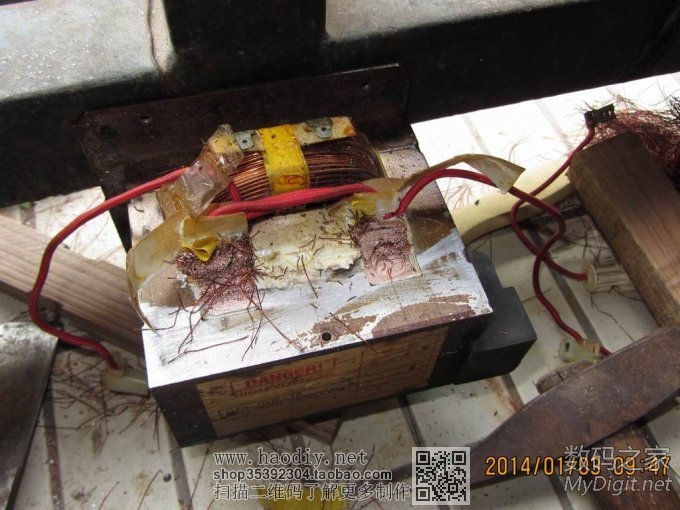

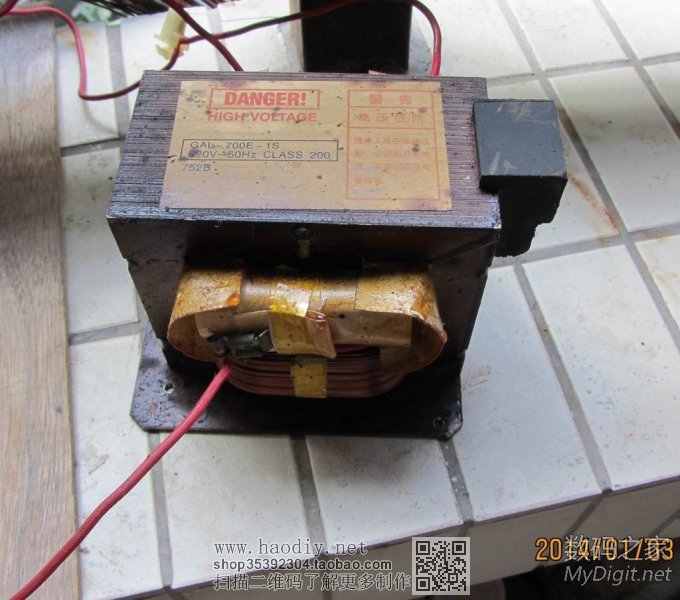

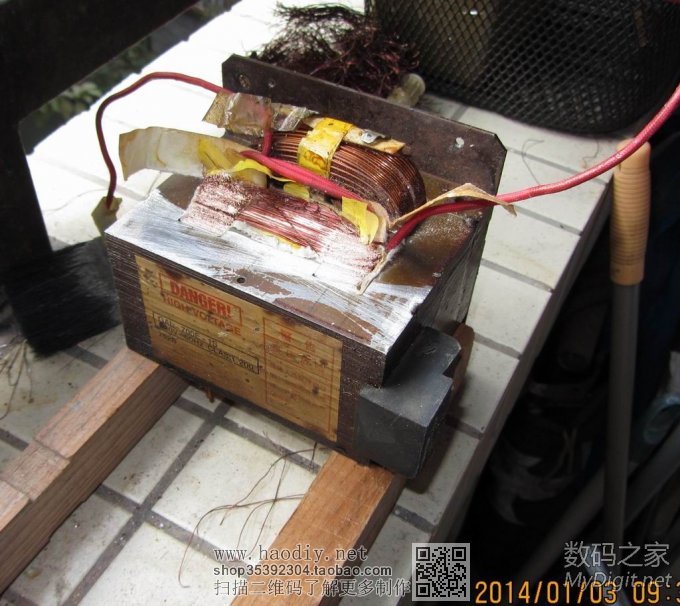

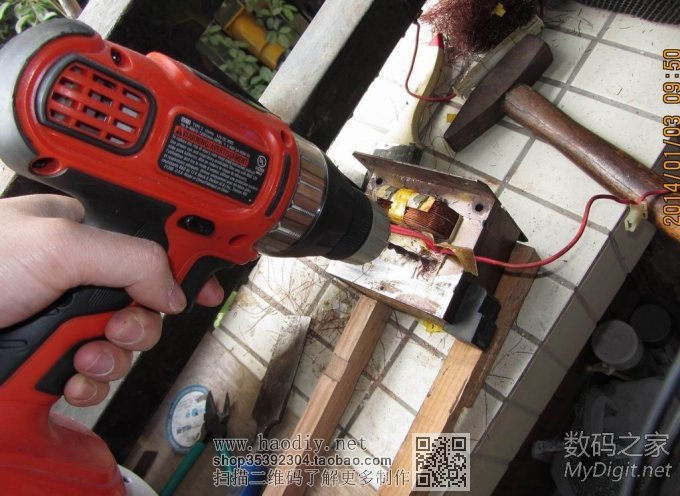

不多说了，一共五楼，图片。大家自己看，不懂提问。图片介绍慢慢补上。 下图 图中700w微波炉变压器，30元收的，话说一天在外面走路，碰见一收废品摊摆一微波炉，上去砍价，开价50，直接还价25，不卖，磨了很久30拿下。 后面拆了发现是全铜的， 铜现在20多一斤吧，差不多这个价。 某宝上面有全新的 铜包铝的微波炉变压器卖，好像要60到70元吧。  下图 图中开始拆，最先用的锯子，口好开，后面不好锯。  下图 图中锯着锯子就粉了，线开了，锯不动，换工具。  下图 图中学的外面收废品的暴力大发，感觉也不好拆，而且怕用力大了，一刀下去把下面的线圈弄断了。  下图 图中的艰辛只有拆过的才知道，不能半途而废，继续慢慢拆。毅力很重要。  下图 图中确实是全铜的，赚了，拆下来的也没用，有1斤铜了。  下图 图中电转，电起子上场，转一点拔一点祧一点出来，铁棒也能磨成针，耐心加毅力慢慢搞。  下图 图中搞了一个多小时，终于搞出来了，那个红色包线是给灯泡供电的绕组。下面还有硅钢片，也拆了。没拍。
