飞利浦10W灯杯改头换面之重生(楼层有点多哈)

时间:2017-07-24 21:43来源:数码之家 作者:taoshptao 点击:
飞利浦10W灯杯,撸了8个,坛子里有坛友出,10块钱4个。拆机帖http://bbs.mydigit.cn/read.php?tid=1314450坛友送的12V长条灯,外壳铝的。拆机帖http://bbs.mydigit.cn/read.php?tid=132170210W灯板,完全好的只有2个。其他的电路部分损坏,也没法修了。索性拆
飞利浦10W灯杯,撸了8个,坛子里有坛友出,10块钱4个。拆机帖    http://bbs.mydigit.cn/read.php?tid=1314450

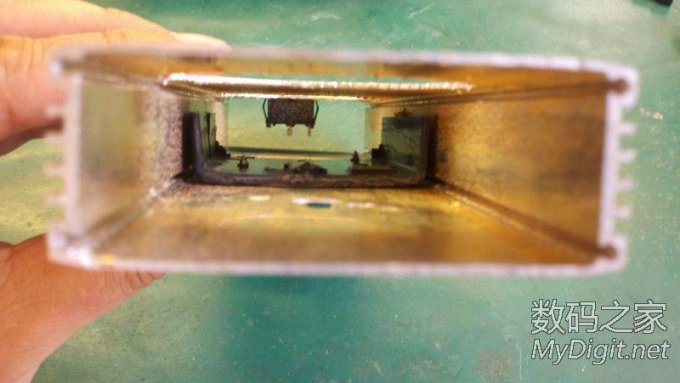

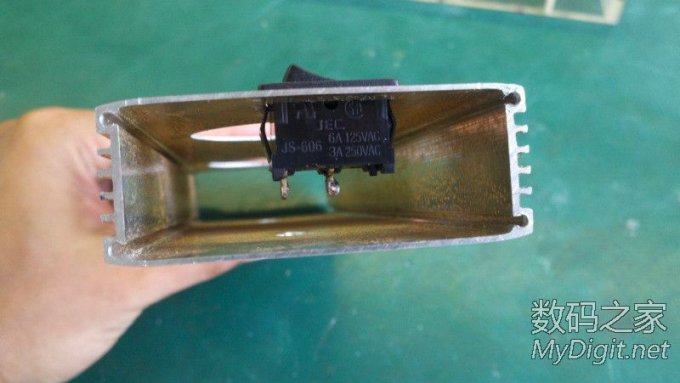

坛友送的12V长条灯,外壳铝的。拆机帖    http://bbs.mydigit.cn/read.php?tid=1321702
10W灯板,完全好的只有2个。其他的电路部分损坏,也没法修了。索性拆了灯板直接利用。
那么将这两个组合一起,也许还行。来试试吧。。。。

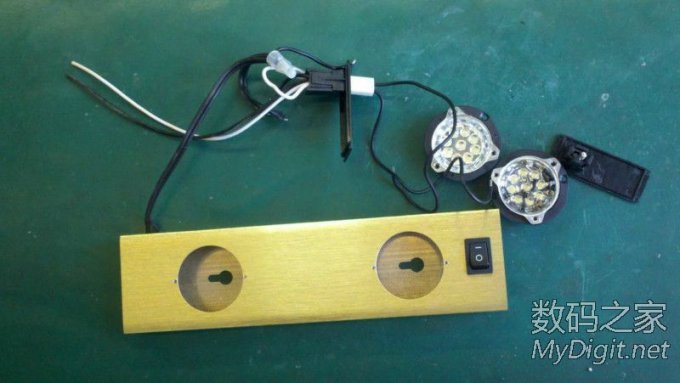

开拆
飞利浦10W灯杯改头换面之重生(楼层有点多哈)
拆了。。。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

飞利浦10W灯杯改头换面之重生(楼层有点多哈)

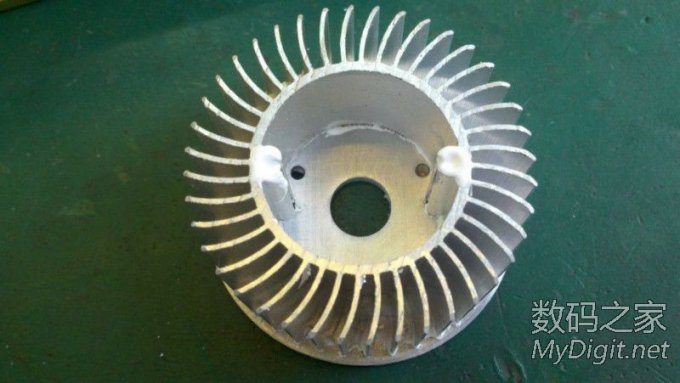

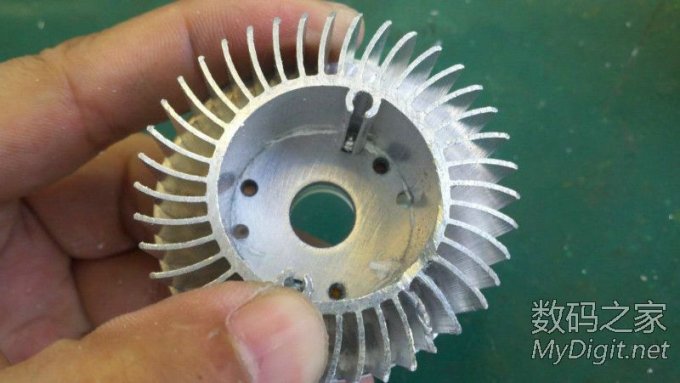

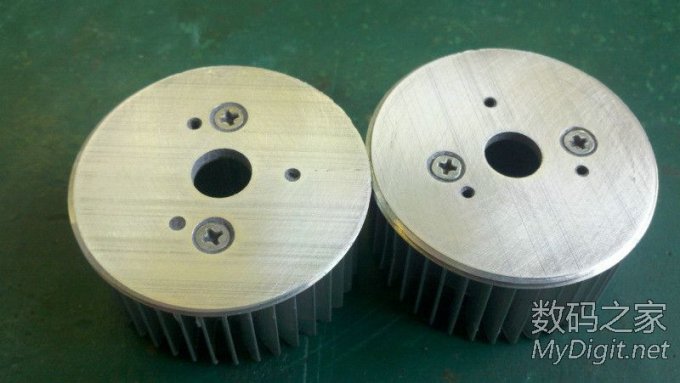

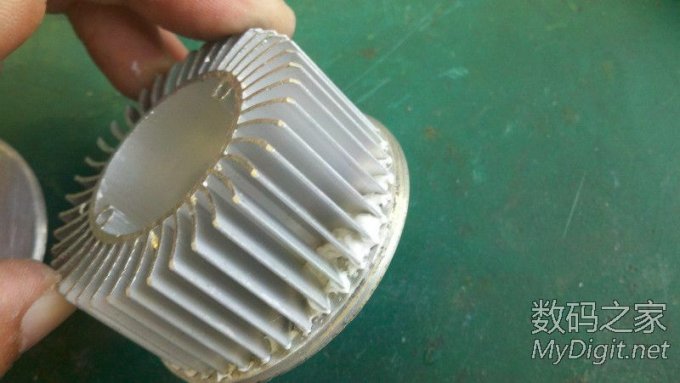

散热器,3W天花灯上面的,老货了,厚实。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

飞利浦10W灯杯改头换面之重生(楼层有点多哈)

飞利浦10W灯杯改头换面之重生(楼层有点多哈)

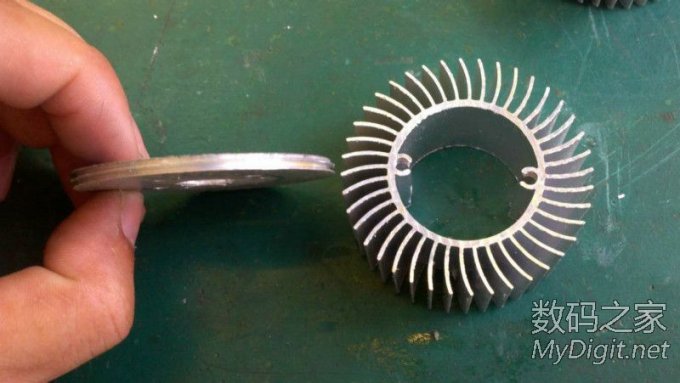

圆片双面都打磨一下
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

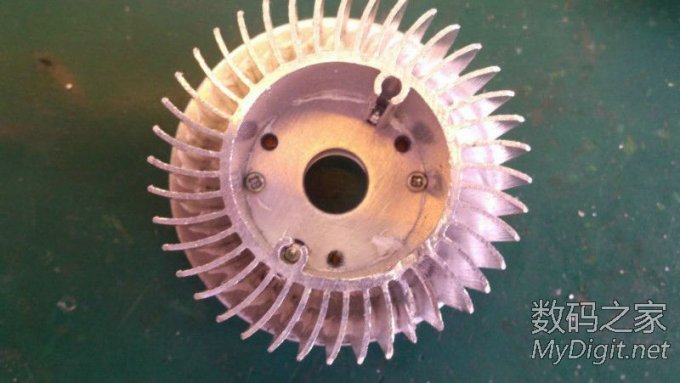

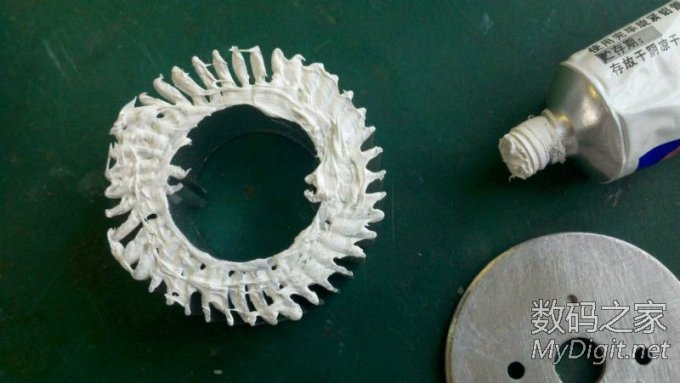

导热硅胶上,再拧紧螺丝。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

飞利浦10W灯杯改头换面之重生(楼层有点多哈)

飞利浦10W灯杯改头换面之重生(楼层有点多哈)

飞利浦10W灯杯改头换面之重生(楼层有点多哈)

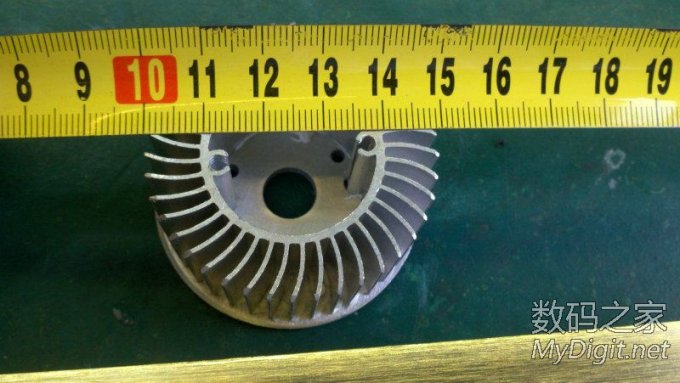

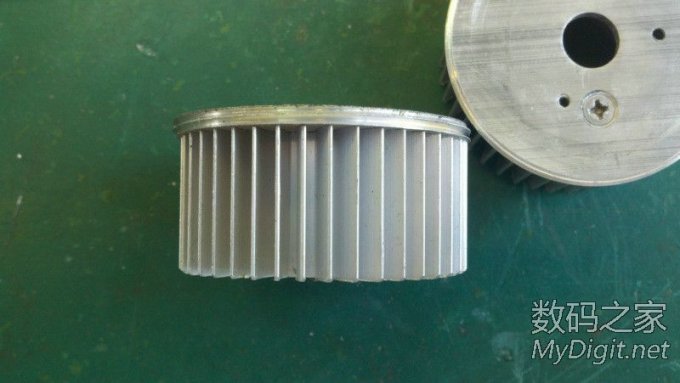

量一下散热器直径,5CM。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

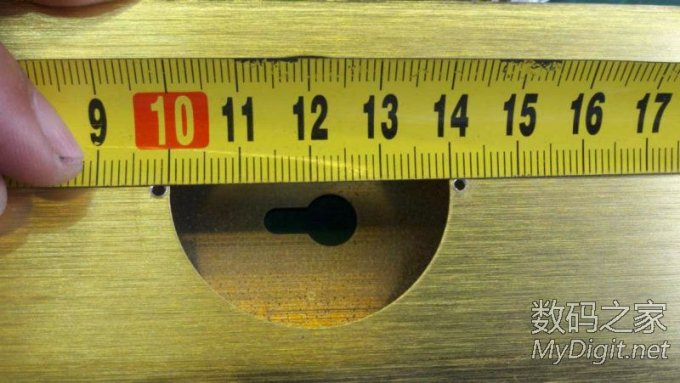

再量外壳孔径,4CM,需要扩孔。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

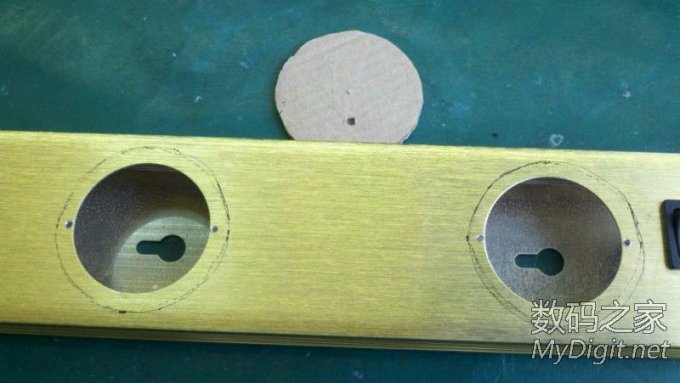

只有土办法,描一下。这也是导致后面开孔不完美的主因,没有工具就是坑啊飞利浦10W灯杯改头换面之重生(楼层有点多哈)
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

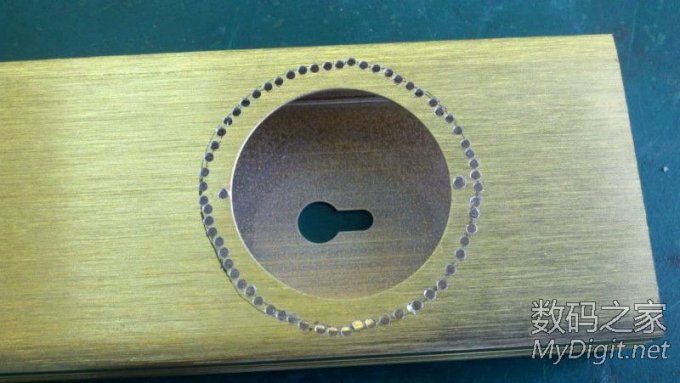

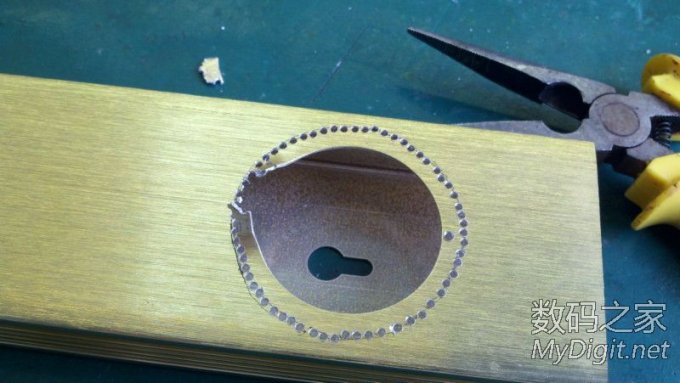

1.7MM钻头慢慢钻孔
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

稍后继续。。

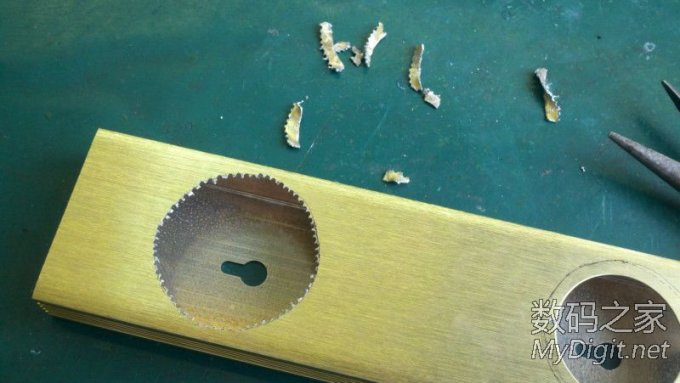

只有苦逼拿尖嘴钳慢慢折腾
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

飞利浦10W灯杯改头换面之重生(楼层有点多哈)
锉刀打磨一下
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

飞利浦10W灯杯改头换面之重生(楼层有点多哈)
插进散热器。。。这中间插插锉锉。。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)
散热器底部两个螺丝孔位置涂点导热膏
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

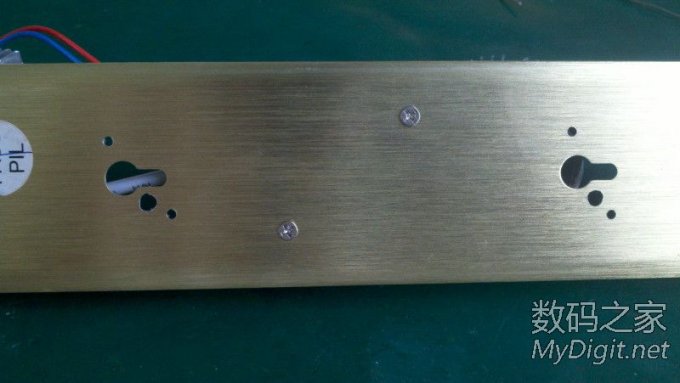

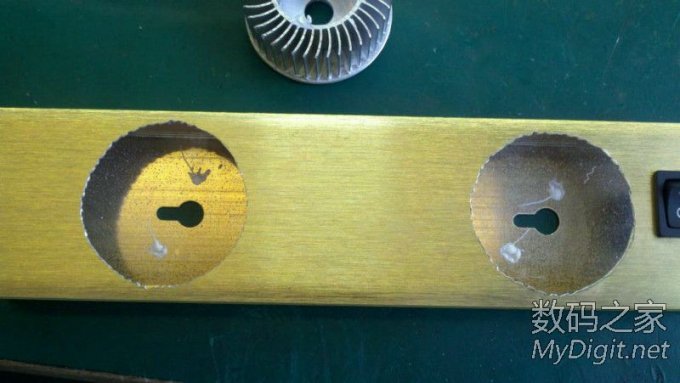

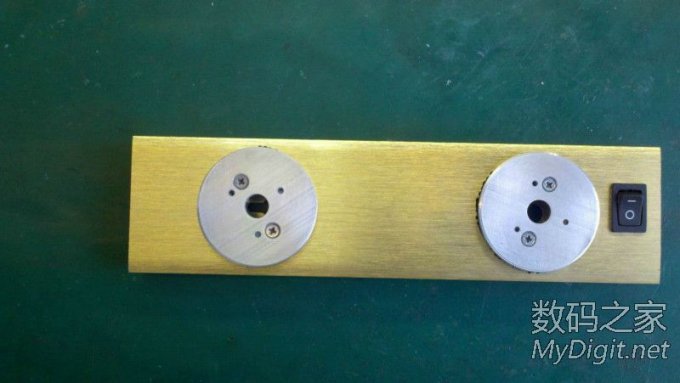

插进去,外壳上留下两个白点,对开孔,最后将散热器固定在外壳上。铝外壳可以传递一部分热量的。。。。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

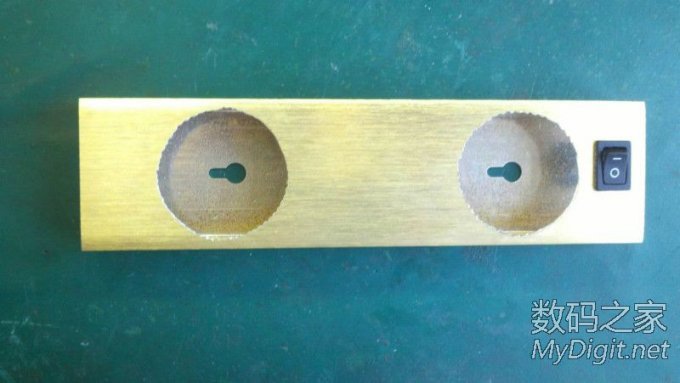

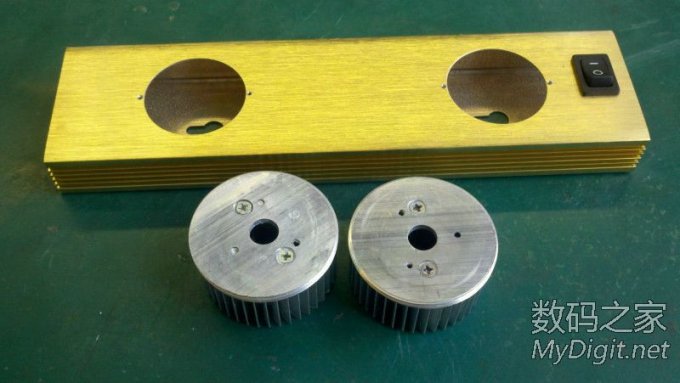

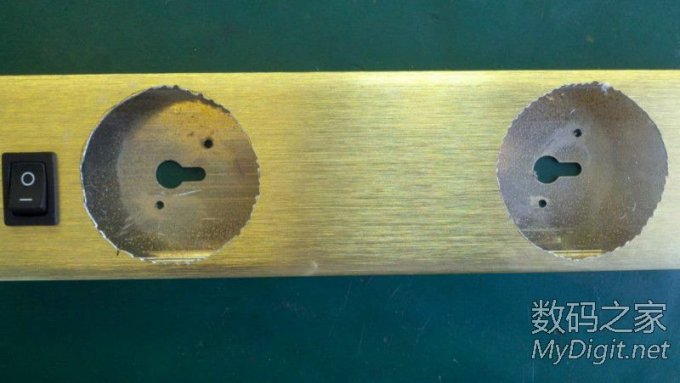

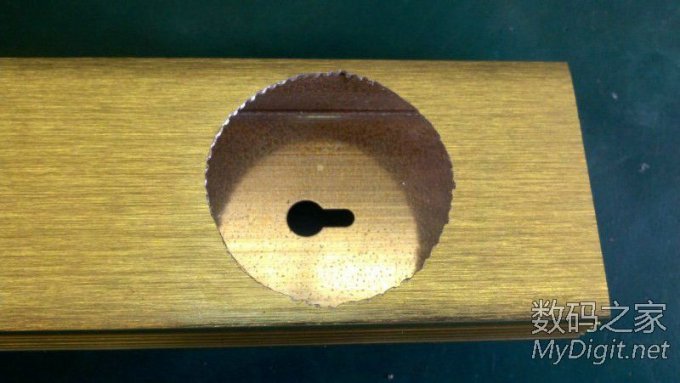

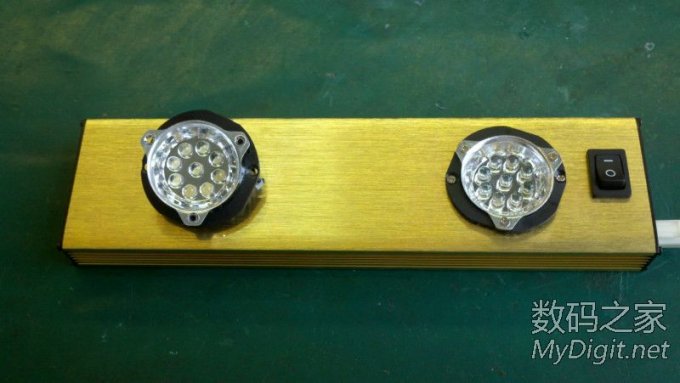

孔开的不圆,所以留下了不完美。。。飞利浦10W灯杯改头换面之重生(楼层有点多哈)
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

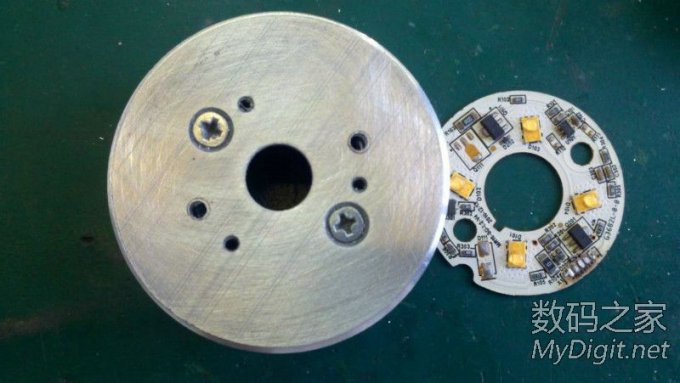

将飞利浦灯杯的灯板拆下来,对照散热器圆片位置,用笔画出开孔位置。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)
电钻钻孔
飞利浦10W灯杯改头换面之重生(楼层有点多哈)
飞利浦10W灯杯改头换面之重生(楼层有点多哈)
这里是要将原来的透镜固定在散热器上。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)
飞利浦10W灯杯改头换面之重生(楼层有点多哈)
效果就是酱。。。。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

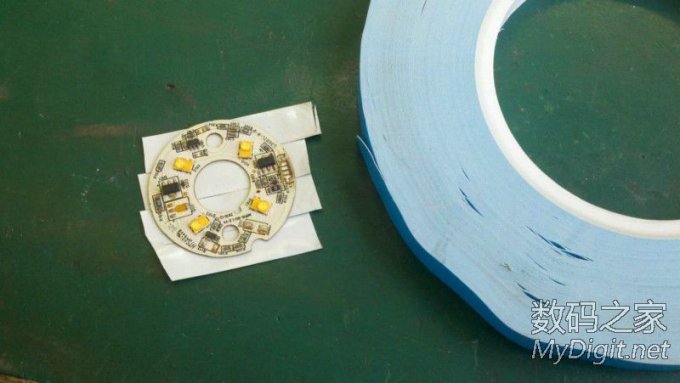

灯板用导热系数1.2的导热双面胶贴
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

二楼也要了 啊。。。。

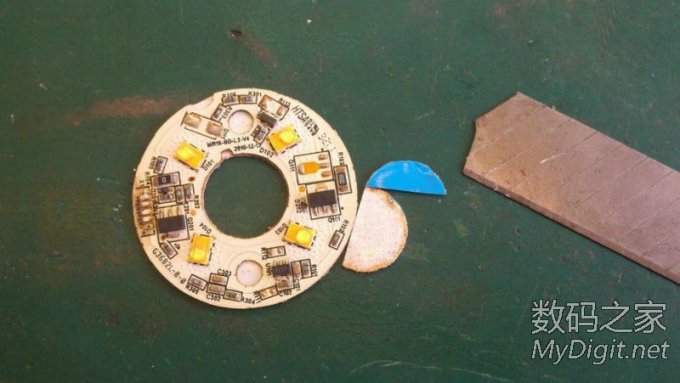

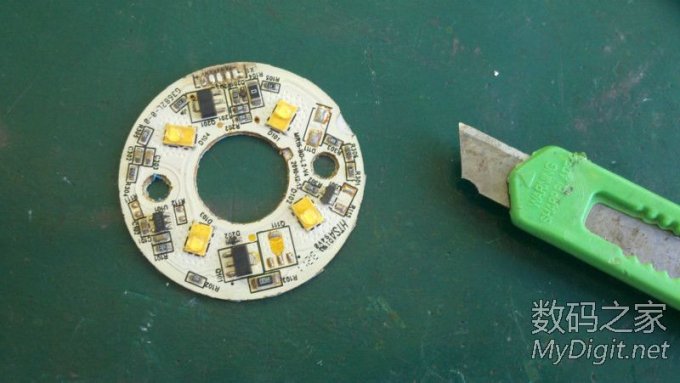

用美工刀片将多余的导热双面胶挖掉
飞利浦10W灯杯改头换面之重生(楼层有点多哈)
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

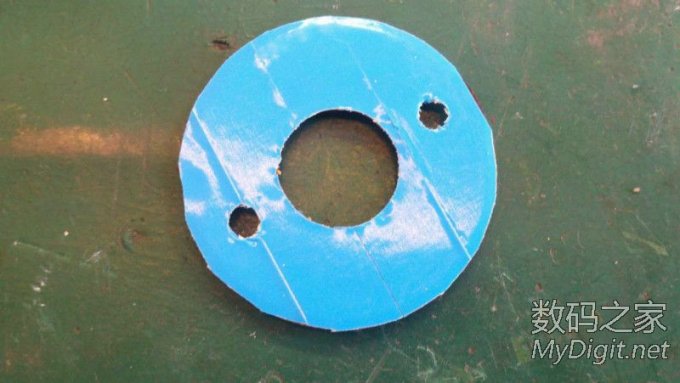

背面
飞利浦10W灯杯改头换面之重生(楼层有点多哈)
小心的将蓝膜撕掉

飞利浦10W灯杯改头换面之重生(楼层有点多哈)

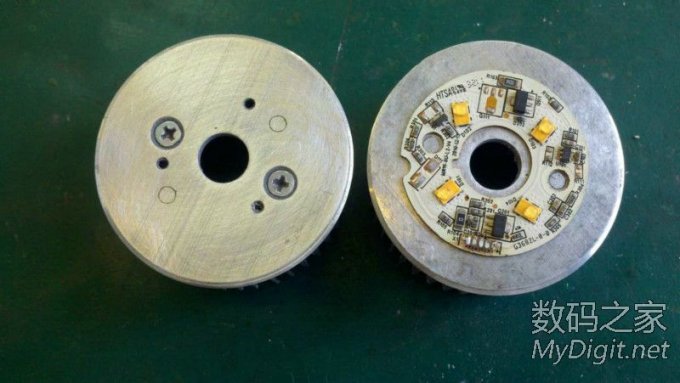

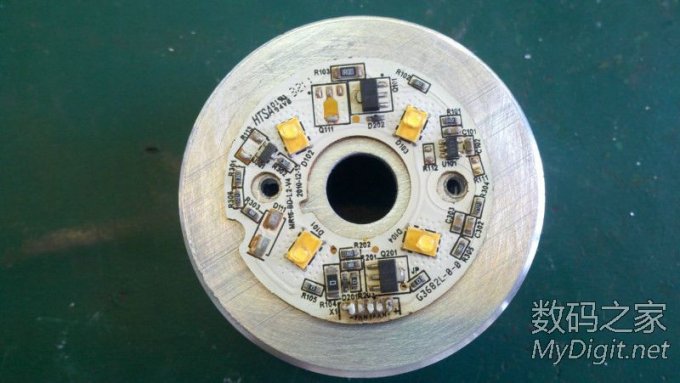

对好孔位,放上去,用小起子压板子周身一遍,加强灯板与散热器的贴合度。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

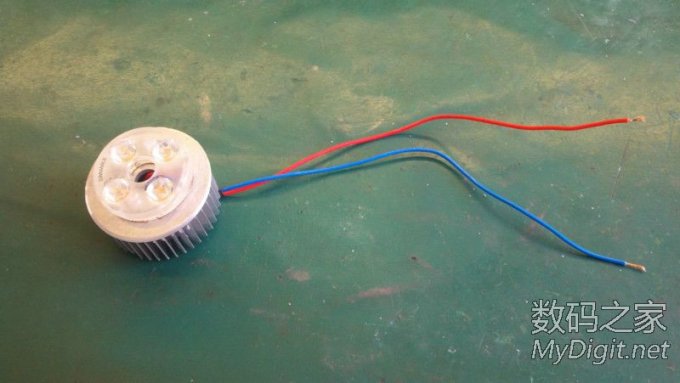

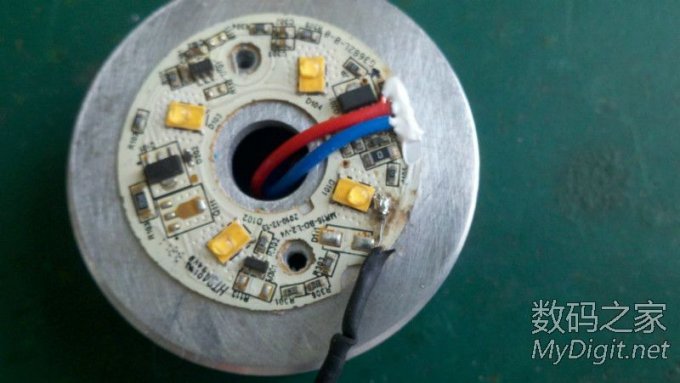

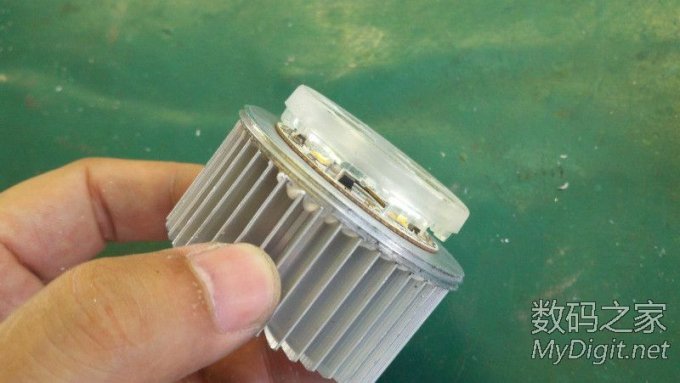

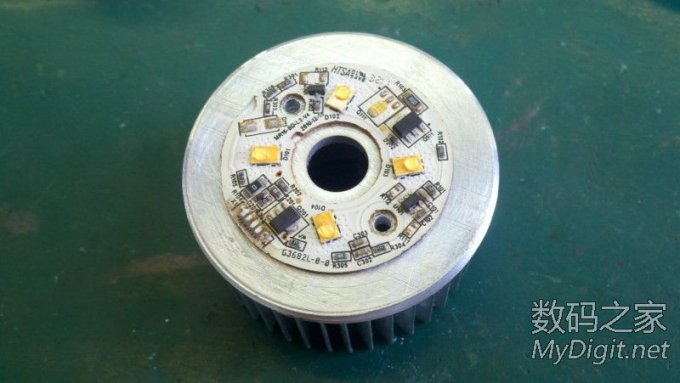

焊线,装透镜。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

飞利浦10W灯杯改头换面之重生(楼层有点多哈)

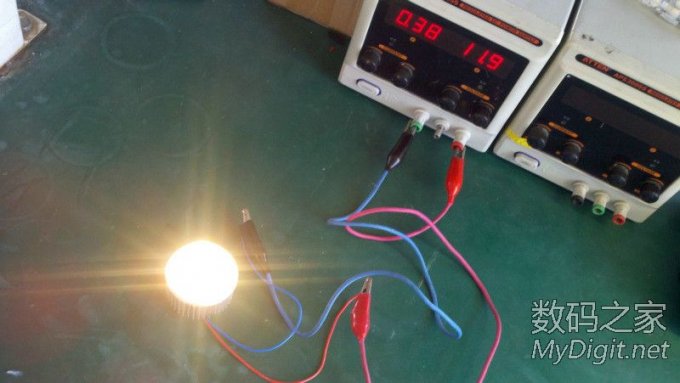

可调电源驱动一下,12V0.38A。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

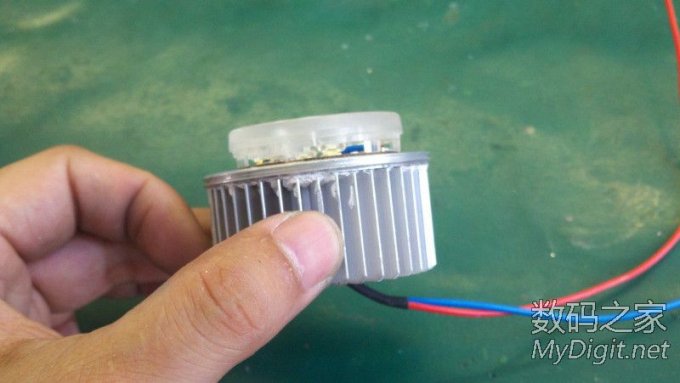

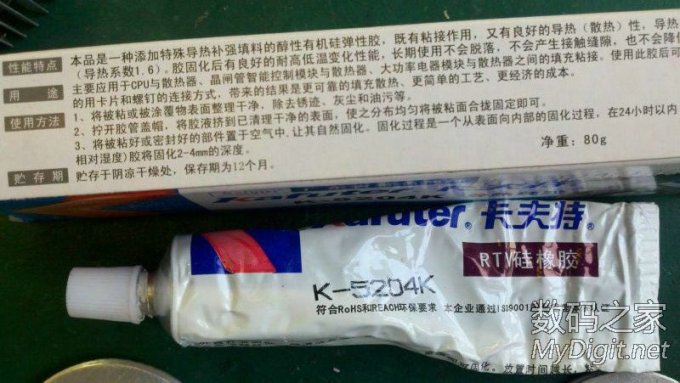

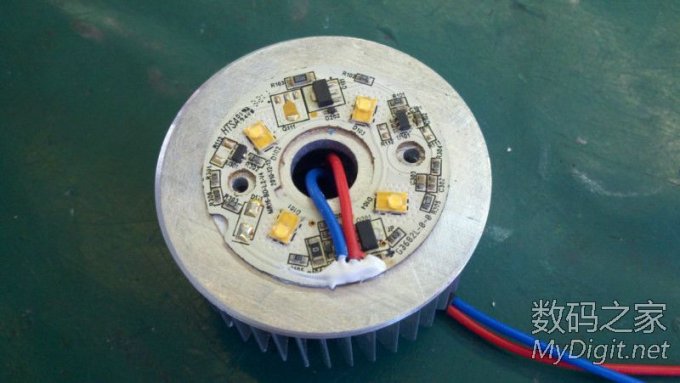

焊线位置704覆盖,加强一下强度。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

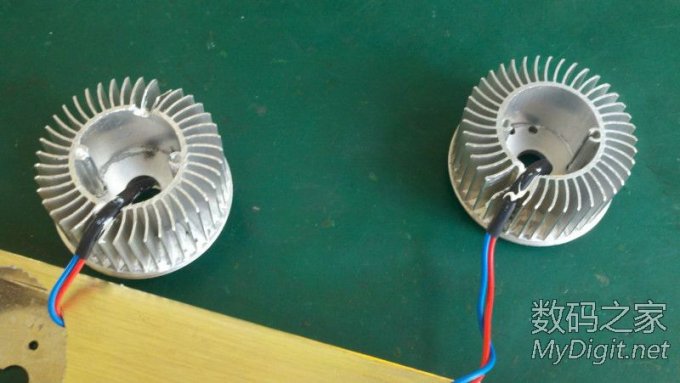

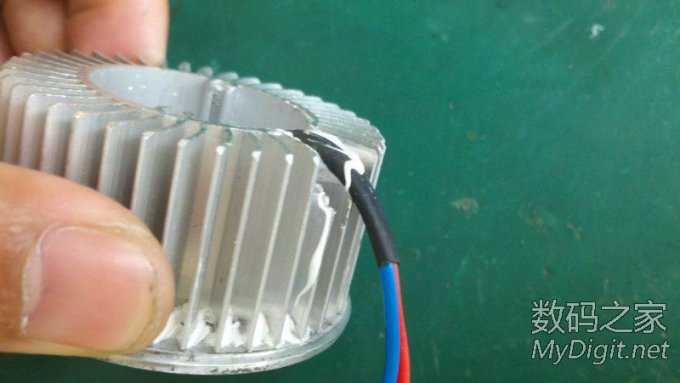

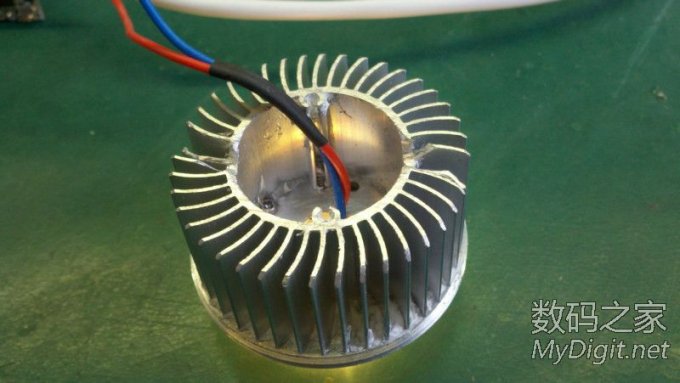

散热器上面先前已经开好槽子,方便走线,线用热缩套管保护一下。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

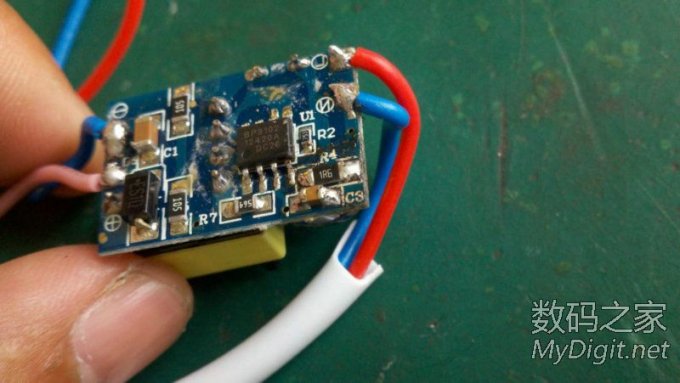

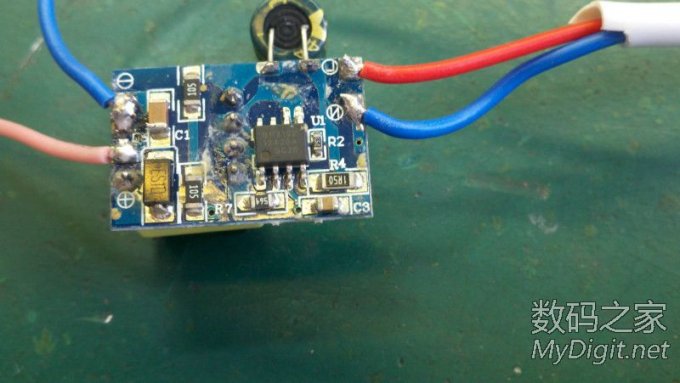

4-5W驱动电源,需要调试一下电流大小。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

飞利浦10W灯杯改头换面之重生(楼层有点多哈)

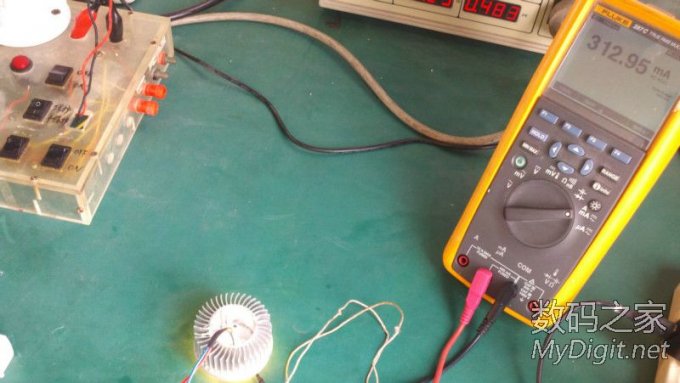

最终在312MA,就这样了。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

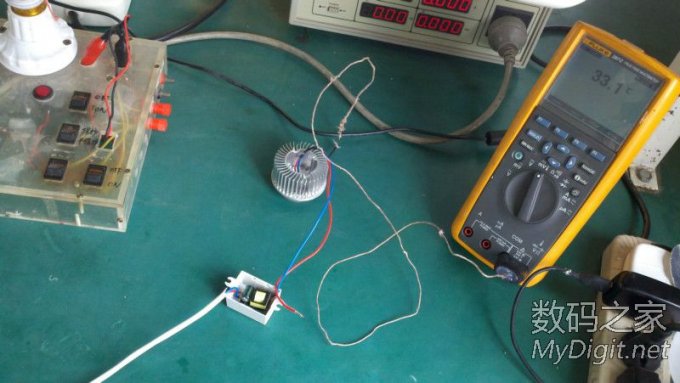

来测一下灯珠散热焊盘的问题,看看电流合不合适。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)
室温
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

三楼也是我的呀。。。

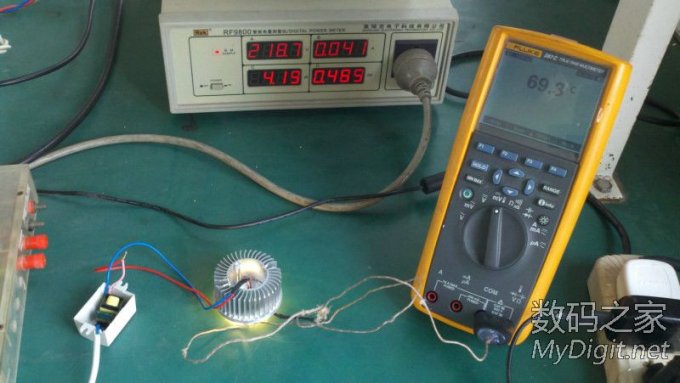

最终温度69.3度,温升大约36度。这个时候整灯功率4.2W左右。温升可以了,如果再加上外壳,温升还有降的空间。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

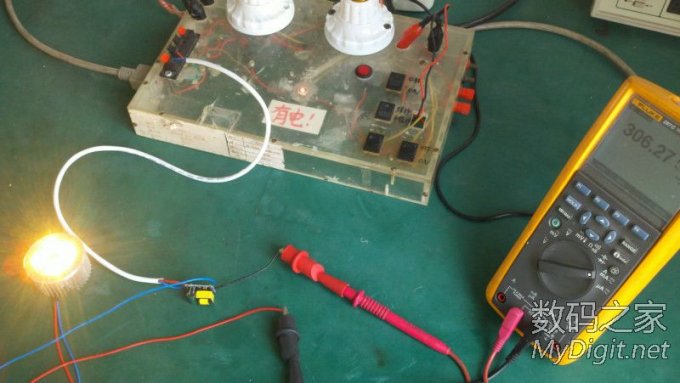

将另一个电源电流也调试一下,306MA,就这样。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

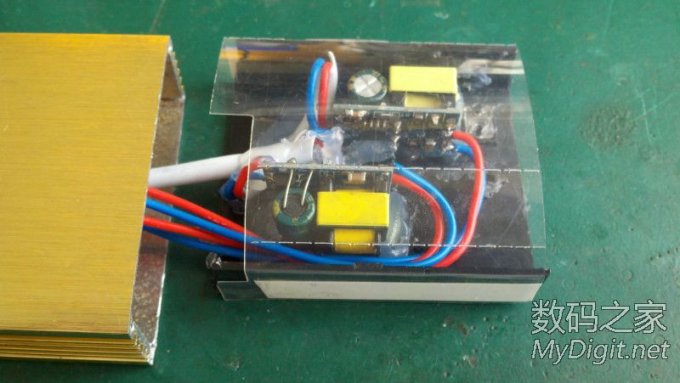

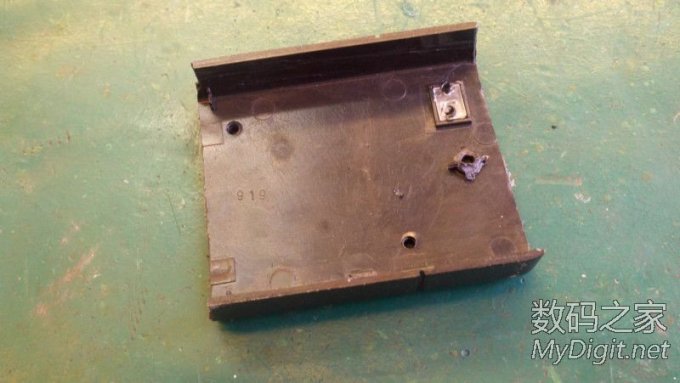

驱动电源要内置,必须做个绝缘,找个开关电源的外壳,剪一点下来,塞到外壳里。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)
在外壳上开孔
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

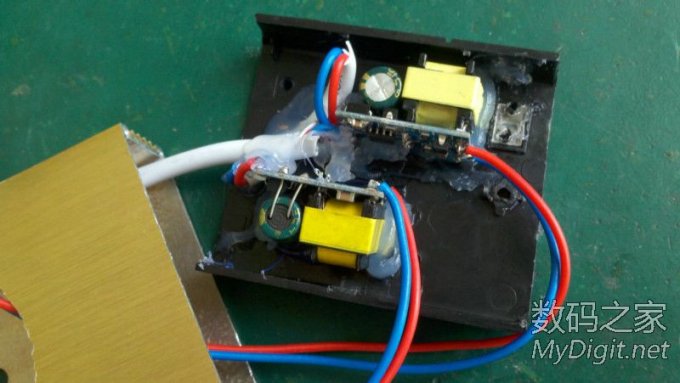

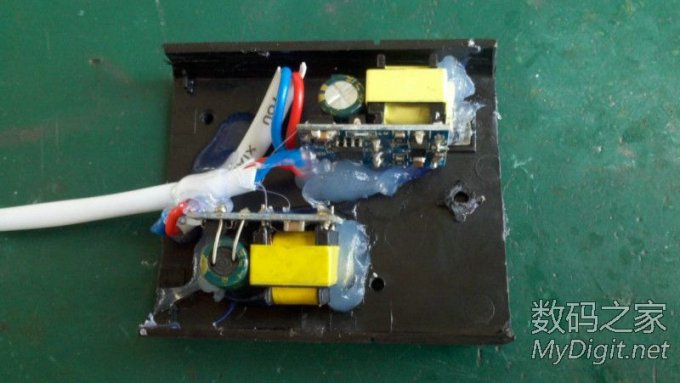

将驱动电源固定上去
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

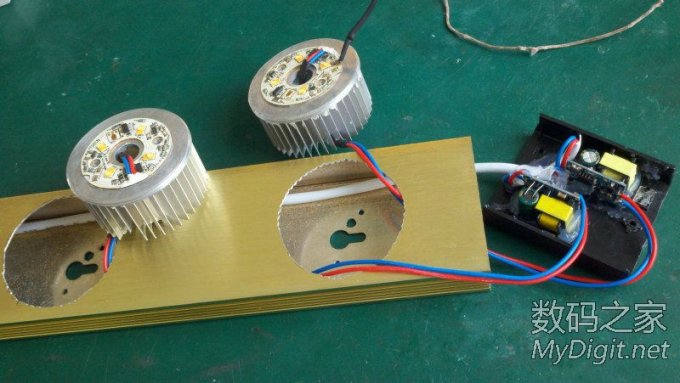

走线
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

飞利浦10W灯杯改头换面之重生(楼层有点多哈)

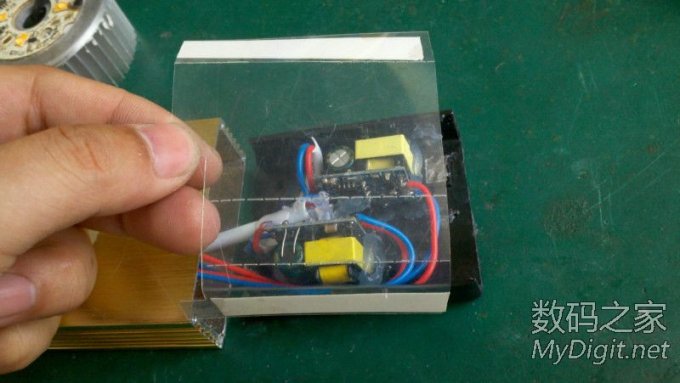

外边再加一层透明的胶片
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

飞利浦10W灯杯改头换面之重生(楼层有点多哈)
塞进去,螺丝固定。
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

飞利浦10W灯杯改头换面之重生(楼层有点多哈)
线用704固定在散热器的槽里
飞利浦10W灯杯改头换面之重生(楼层有点多哈)

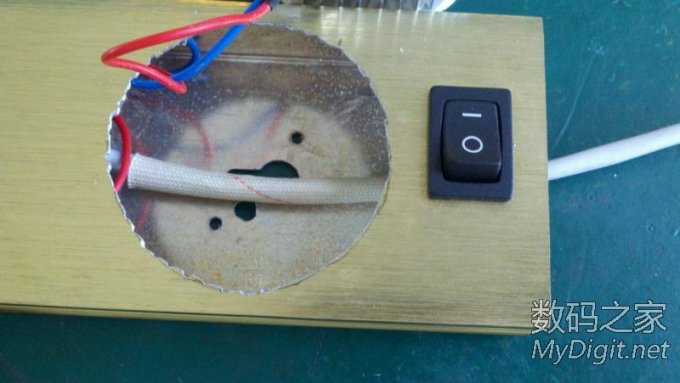

这里电线有点被散热器挤压,为了安全,再加一截黄腊管。
飞利浦10W灯杯改头换面之重生(楼层有点多哈) (责任编辑:admin)
