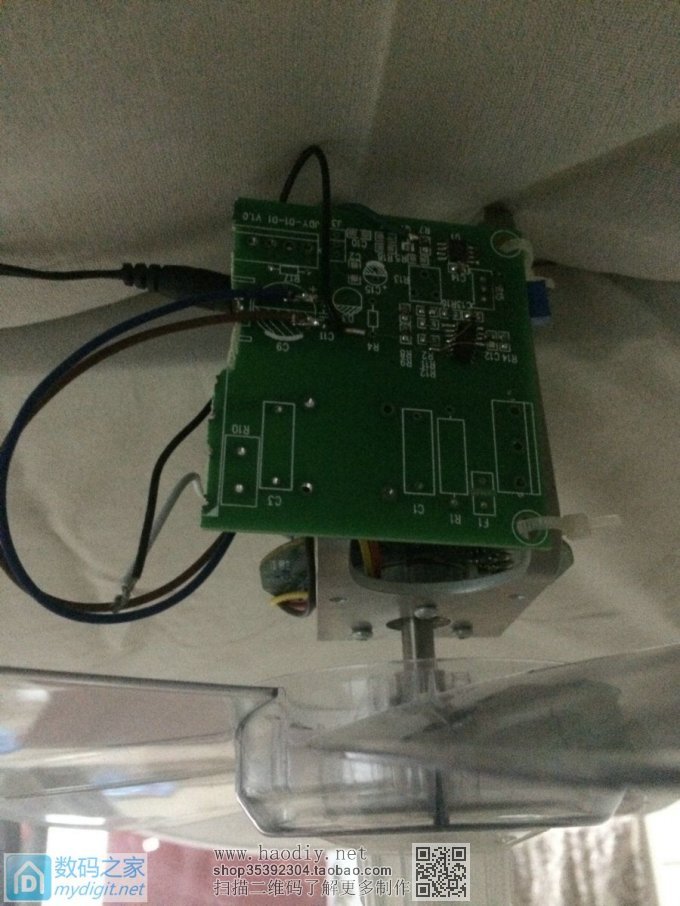

上次弄的直流无刷风扇已经稳定运行了半个月，风扇静音转速可调，很好的满足使用要求。 http://bbs.mydigit.cn/read.php?tid=2119705 由于之前做这个PWM驱动电路的时候随手拿一块板来弄，没有去专门画PCB板，电路元器件位置不兼容，元器件需要东凑西拼、线路飞线啥的看起来不美观，感觉很low。。。
对于追求完美的人来说就是一种折磨。于是在前几天花点时间专门画了一版发外制样。PCB样板回来后将元器件焊好调试，能完美驱动电机。比之前看着顺眼多了。有木有？

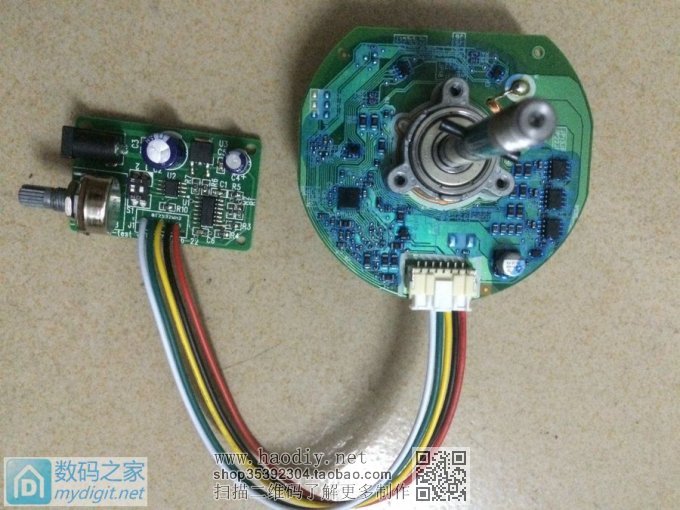

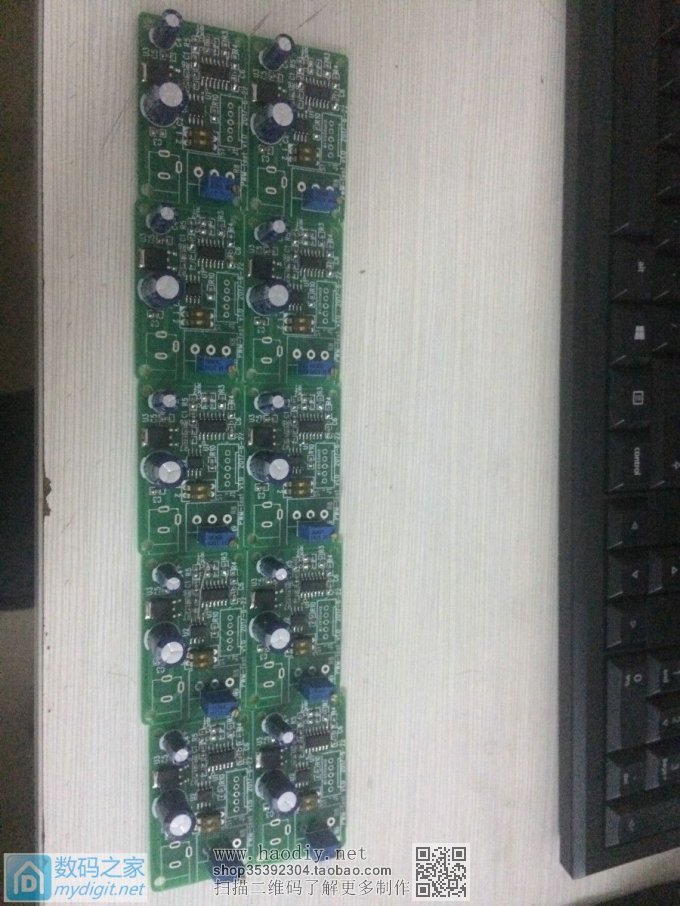

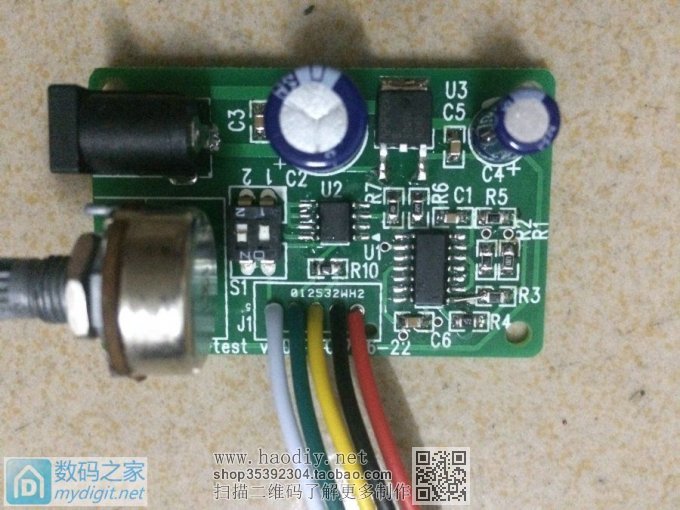

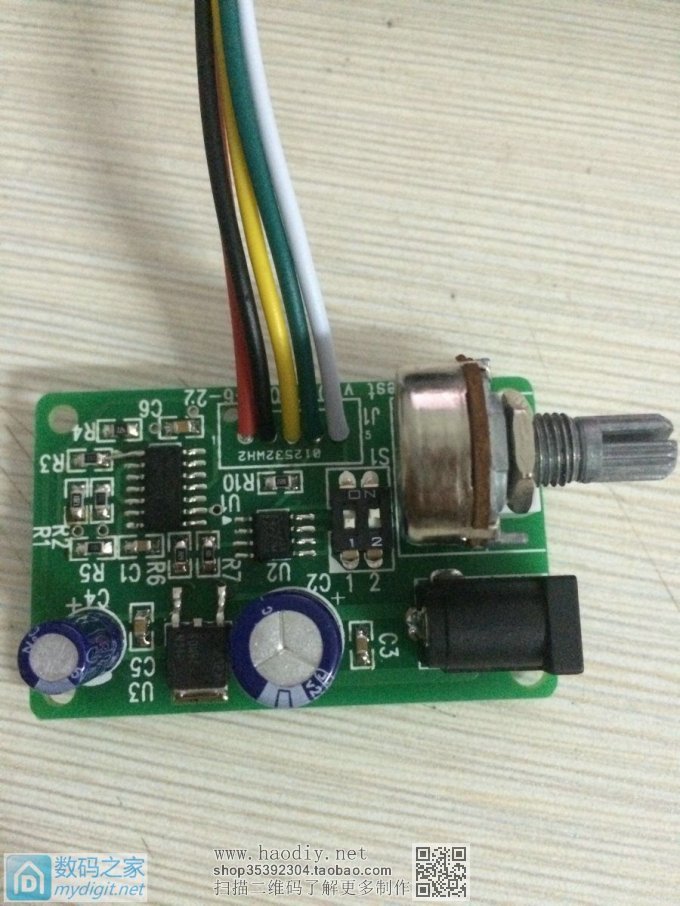

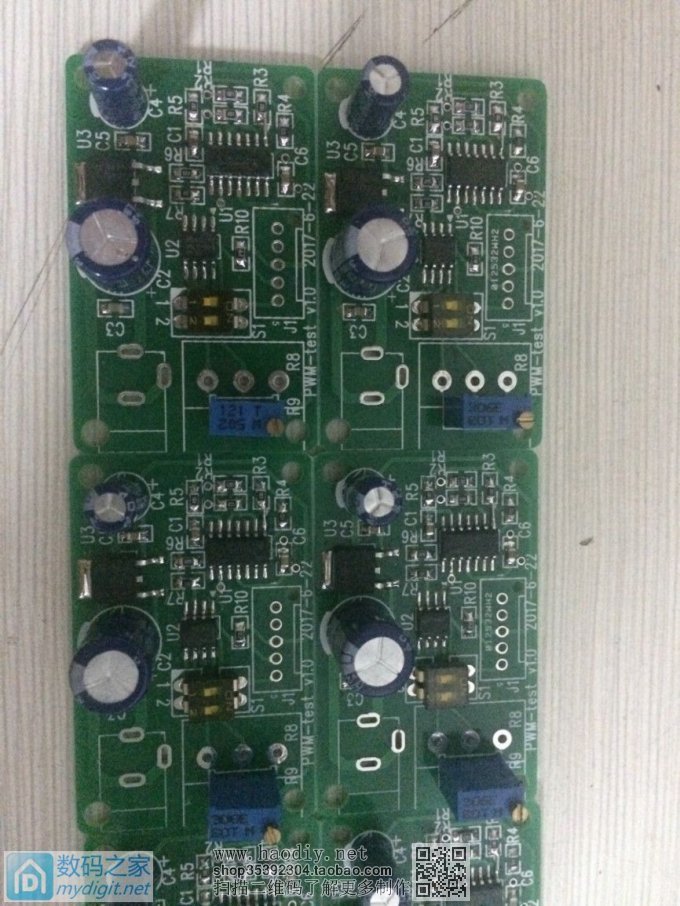

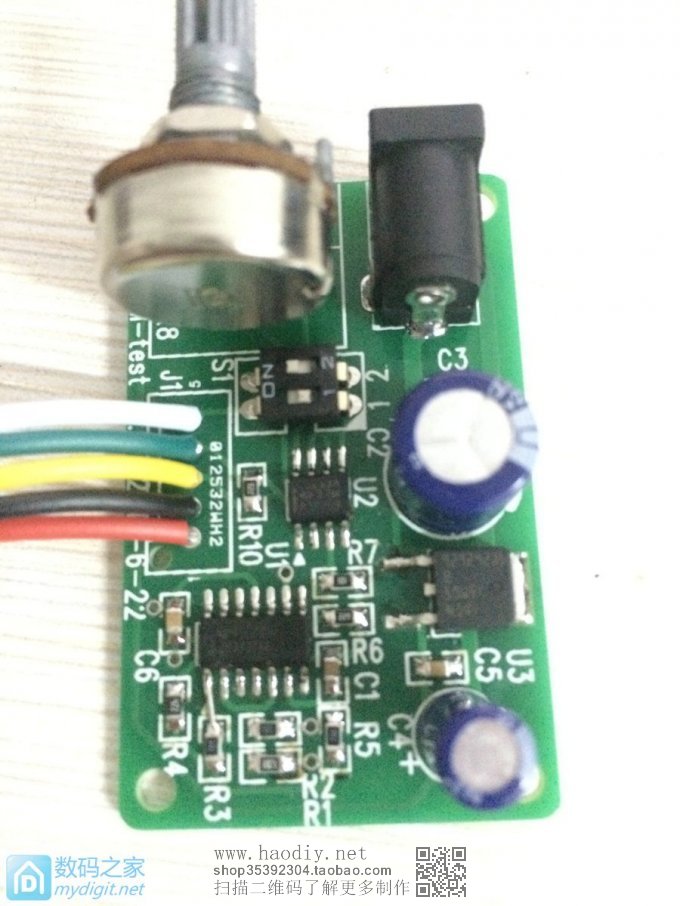

目前还有10块PCB光板，留在这里也是浪费，于是打算造福坛友。送给有需要的人。 有需要的留言联系。手快就有！！我会将元器件焊好发给你，不过邮费自付。 有m的麻烦支持一下，谢谢！ 这个PCB板是PWM 调速驱动板。共用5个端子，分别是vdc（12v-24v），GND，vcc（5v），pwm调速信号，电机启动信号。pwm产生频率大概是19.5kHz，只能用于nidec外转子电机调速驱动，其它电机没有验证过。 另外，以下几点需要明确一下： 1、由于样板数量有限，不可能全部人员都能赠送得到，只能优先赠送于有该类电机的人，希望各位能理解。 2、该控制器发货前我都测试好能正常驱动外转子电机，但不能保证能完美驱动你的电机，到时候收货不能用的话就浪费邮费了。这个需要弄清楚。 3、发货可以选择到付或者转邮费过来我给你发货。（坐标广东） 4、由于我这边没有电源端子物料，你收货后请自己解决。需要有一定电路接线能力。 5、由于是赠送的东西，不存在售后的说法。 到现在为止还剩下几块驱动器，如果你确认这个驱动器你能用的，想要的驱动板的请私信我地址。我给你发货！ 统一答复一下： 这个PCB板是PWM 调速驱动板。共用5个端子，分别是vdc（12v-24v），GND，vcc（5v），pwm调速信号，电机启动信号。pwm产生频率大概是19.5kHz，只能用于nidec外转子电机调速驱动，其它电机没有验证过。 另外，以下几点需要明确一下： 1、由于样板数量有限，不可能全部人员都能赠送得到，只能优先赠送于有该类电机的人，希望各位能理解。 2、该控制器发货前我都测试好能正常驱动外转子电机，但不能保证能完美驱动你的电机，到时候收货不能用的话就浪费邮费了。这个需要弄清楚。 3、发货可以选择到付或者转邮费过来我给你发货。（坐标广东） 4、由于我这边没有电源端子物料，你收货后请自己解决。需要有一定电路接线能力。 5、由于是赠送的东西，不存在售后的说法。 焊10块板花费不少时间、。 最后真的确定要的私信我，
