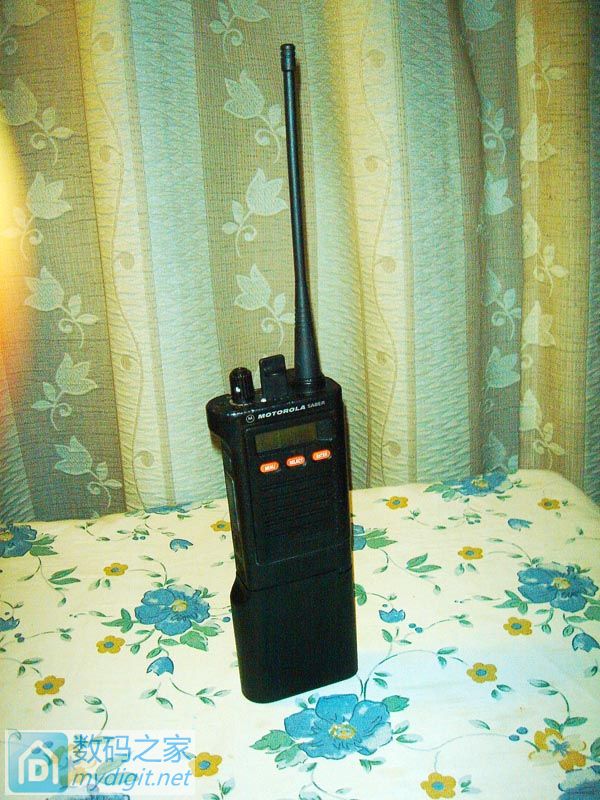

今天要说的磨刀可不是平常用的菜刀剪刀水果刀 而是摩托罗拉专为军队出品的顶级对讲机SABER-沙巴军刀 对于这部机器，简直可以说是手台中的极品，曾经米军的制式装备 有人称之为世界上性能最好的对讲机之一 我这台是摩托罗拉SABER II，诞生于上世纪90年代，据说服役于海湾战争期间 机身是黑色的ABS塑料，外观完好，没有特别严重的划痕，可以说品相不错，看起来非常结实， 事实也是如此-据说SABER非常抗造，从楼上摔下去捡起来照样用，我没试过，舍不得 U段机器，支持10×12信道，带LCD液晶屏显示信道号等相关信息，旋钮有一个不是原装的，电池是自己组装的3400mAh锂电池 天线是专门去找摩托罗拉代理商买的原装天线，好机器就要配好天线

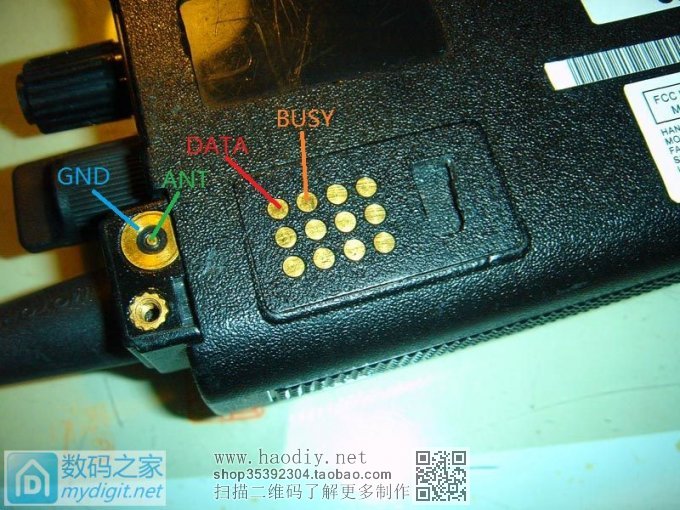

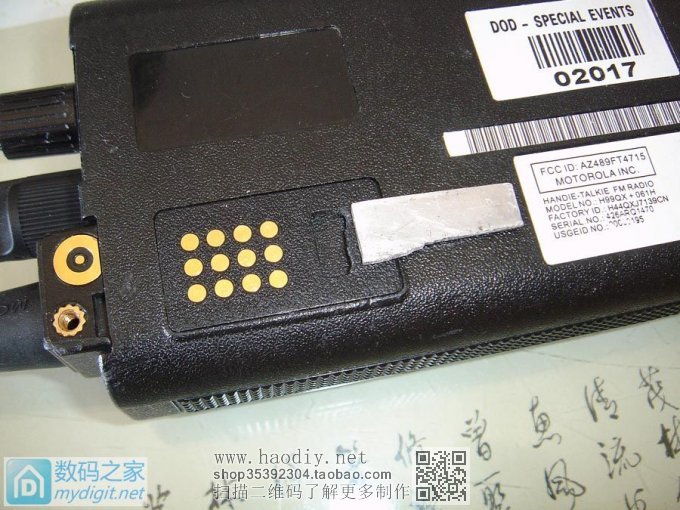

到手发现，机器内部都是原始频率，不仅不是同频，而且频点都非常奇怪 还带有信令，不会是当年米军的频率吧 如果要自己用，就得为机器编程进行写频 但是军刀和其他的对讲机不一样，军用设计为了防水防尘，所有的接口没有设计成插口 而是做成一组触点，适配器像一个盖子一样盖在上面 最简单的方法当然是去买一根写频线，不过，上网一看，不仅货源很少，而且价格非常非常贵 个人感觉实在没有必要，为了节省兜里不多的银子， 经过一番学习，搞清楚SABER的接口定义和写频方法后后， 为了发挥艰苦朴素的革命精神，毅然决定自己做一个 这是军刀的I/O接口，功能十分丰富，不仅能对外提供电源，甚至能够外接天线使用
首先找了一块小铝片，作为接口的卡子
把铝片加工成合适的形状

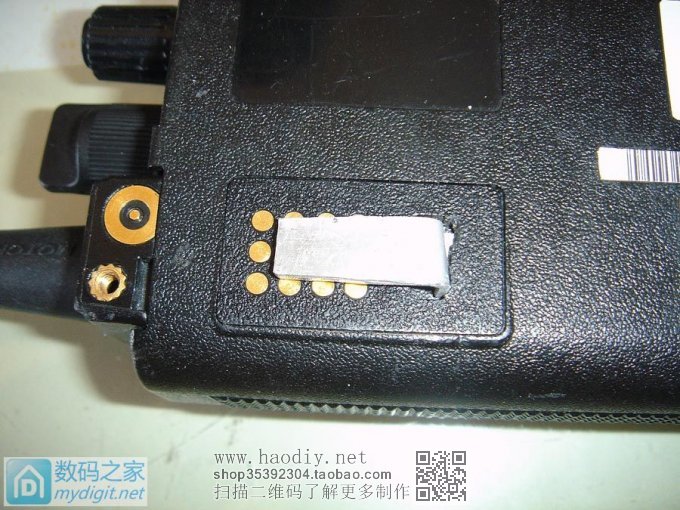

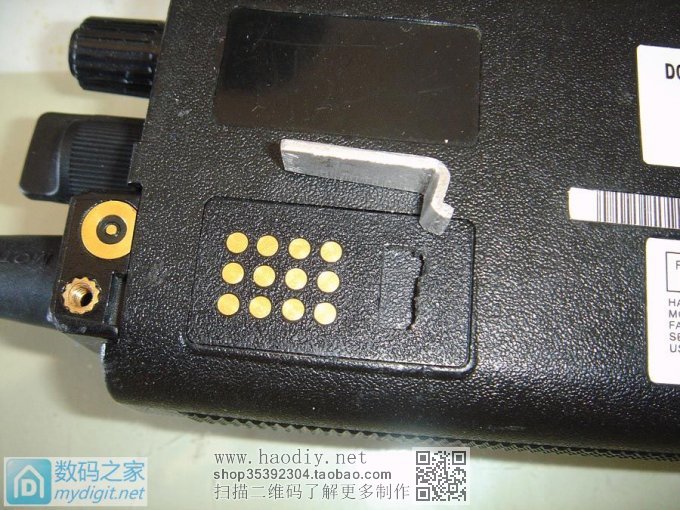

试一试，尺寸和位置正好

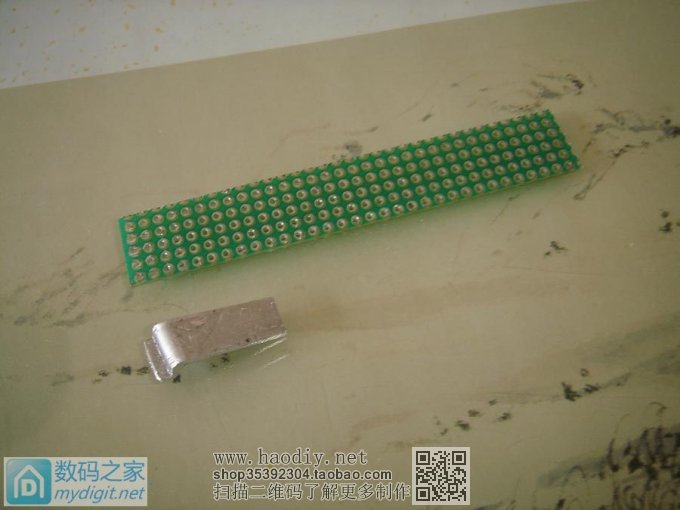

裁剪了一块试验线路板

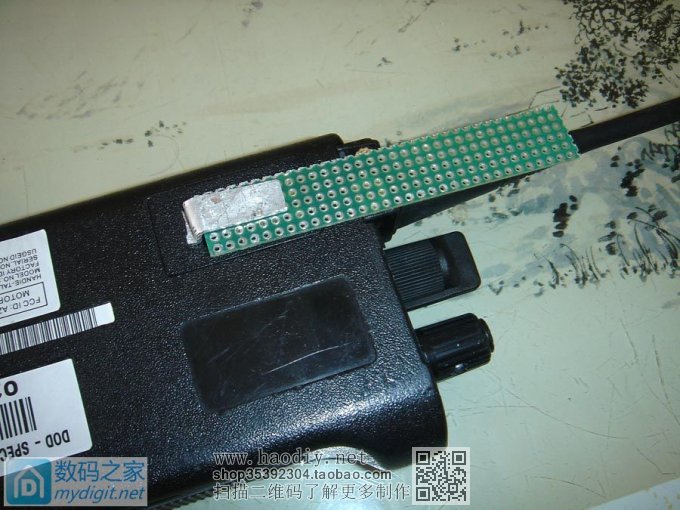

比划一下，用线路板作为写频接头的基板

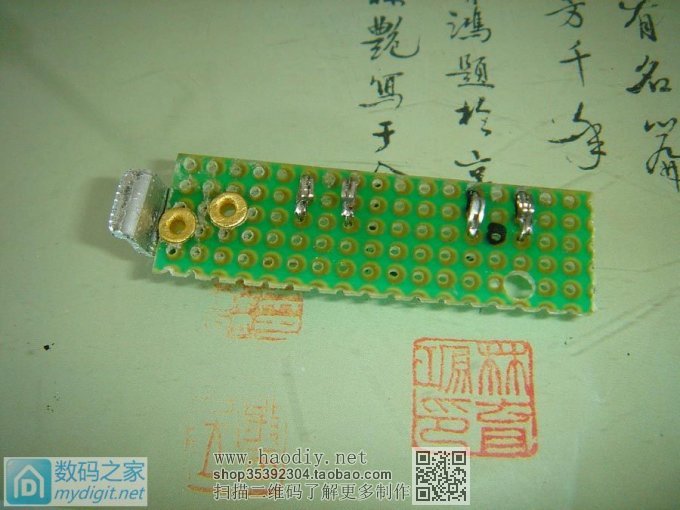

用铆钉将铝制卡子和线路板铆接在一起

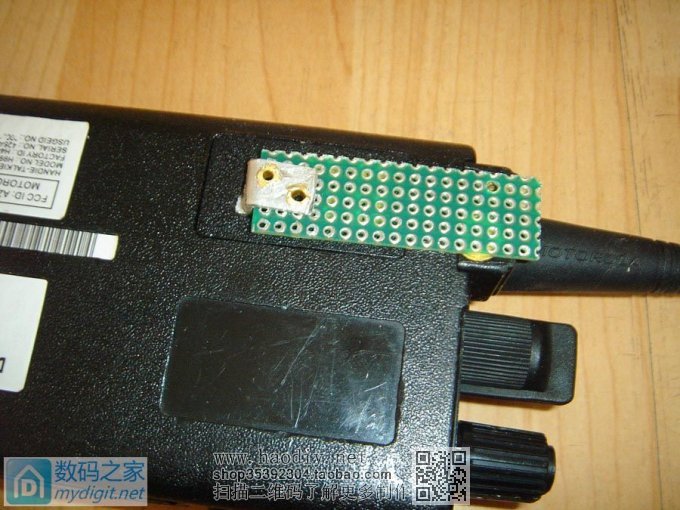

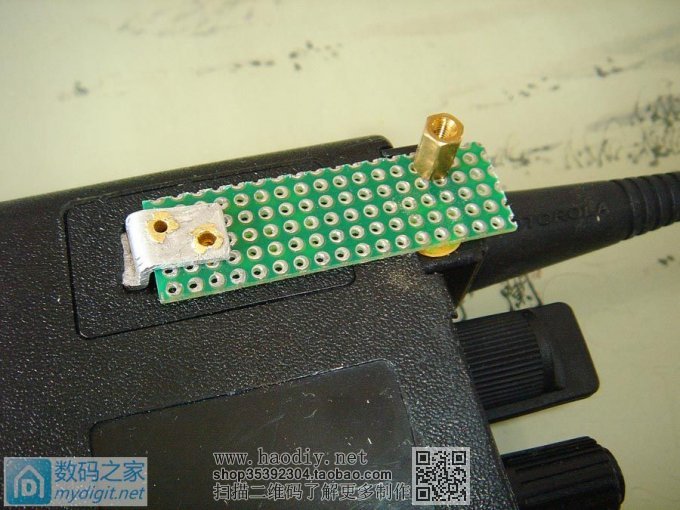

拧上螺丝，非常合适

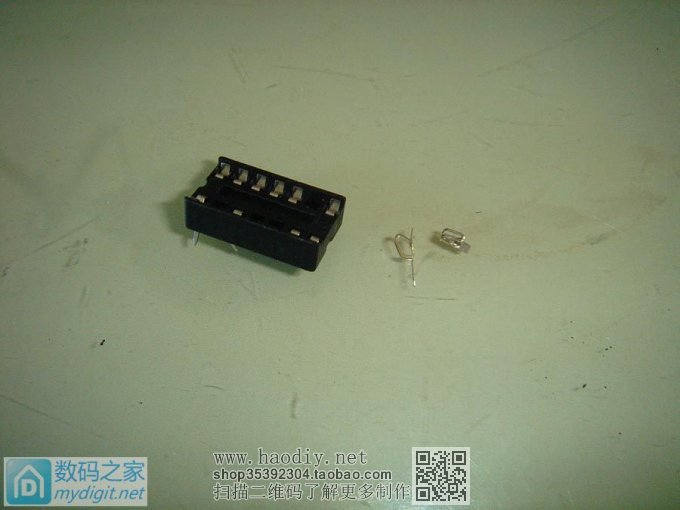

主体结构有了，下面该制作触点了 找了一个集成电路插座，取出里面的弹片

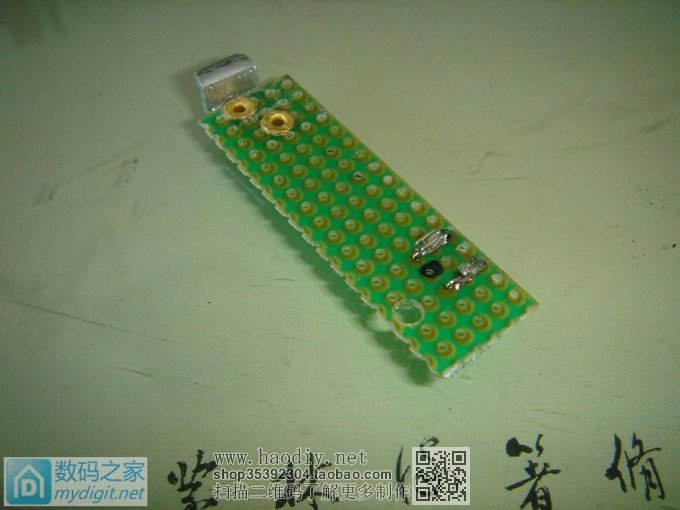

在合适的位置将弹片焊好

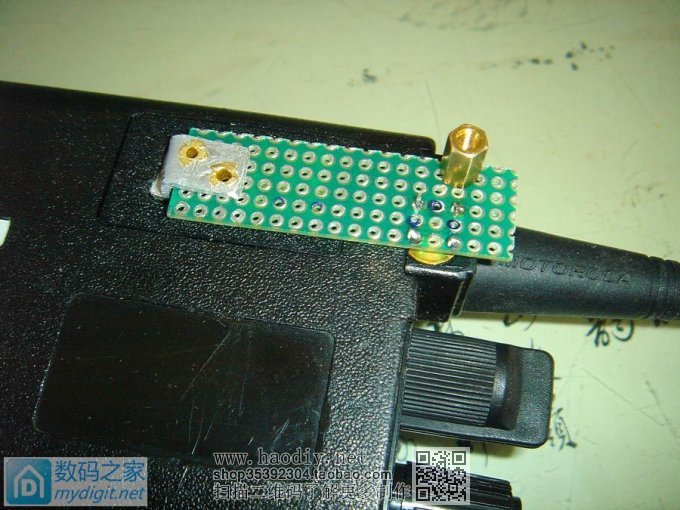

拧上看看，貌似挺好

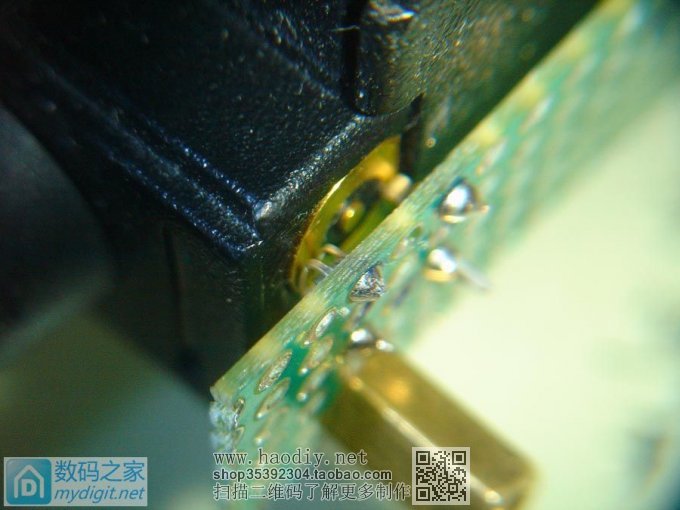

仔细看看，严丝合缝，接触良好
把其他的触点焊上，从左自右，分别为BUSY，DATA，GND，GND

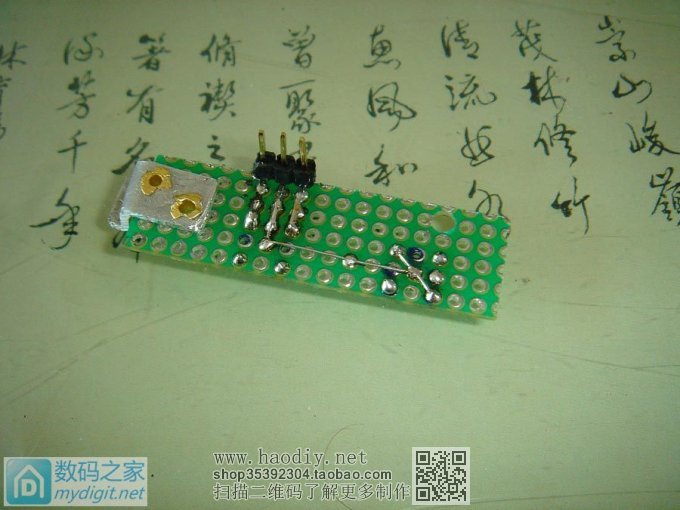

背后焊上接线用的排针

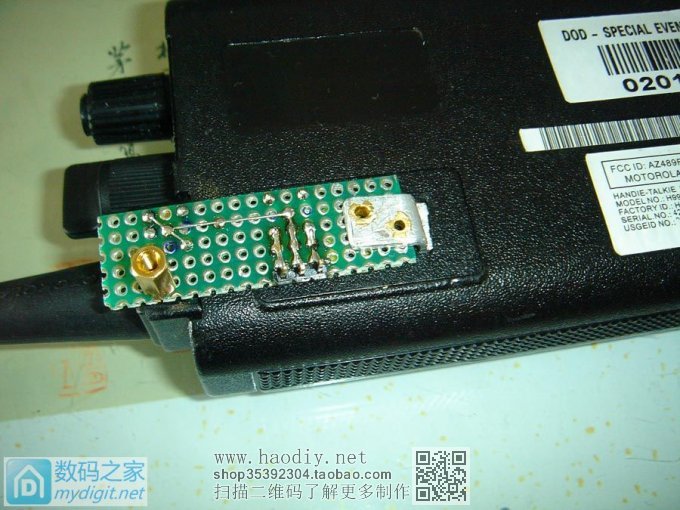

上机试试，非常好,很合适

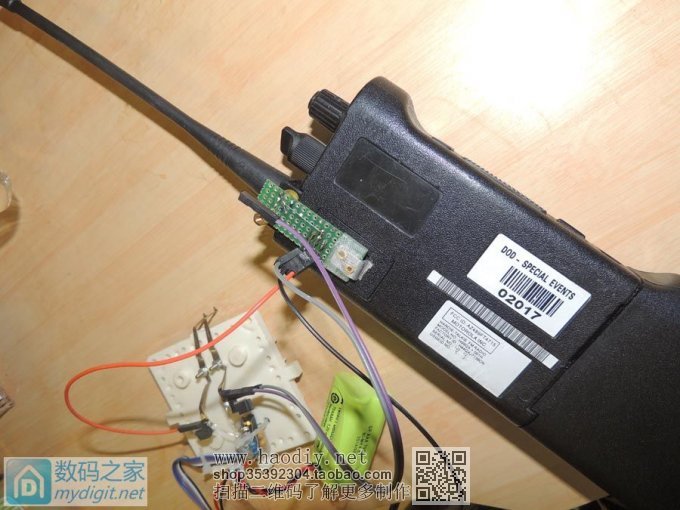

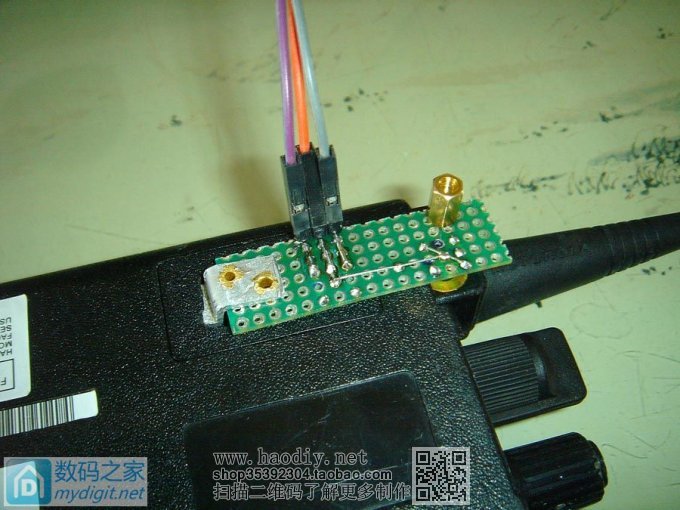

这是接好线的样子

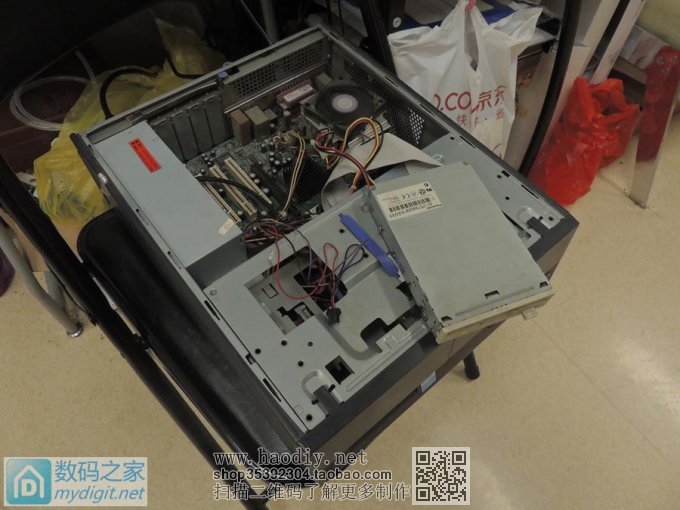

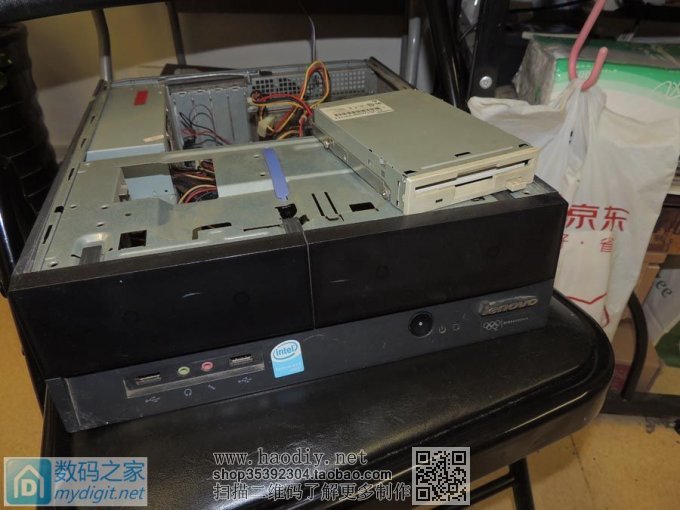

硬件搞定了，下面开始写频，SABER的写频和MOTO一般的对讲机不一样， SABER的写频软件必须在纯DOS下运行，还得用主板原生串口 思来想去，从单位库房找到一台报废的老电脑 配置大概是pentium 4 3.06G，512M DDR内存，865芯片组 软驱接口，串口都有，又翻箱倒柜找了一个软驱，一些软盘，安装DOS

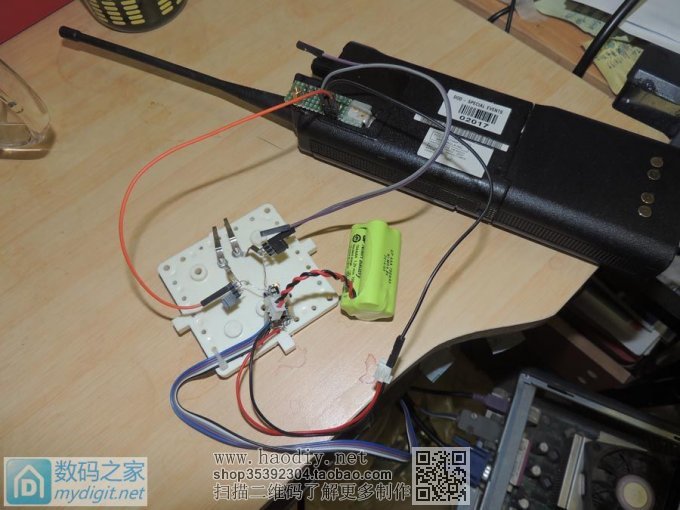

SABER写频还需要一个4008 RIB盒子，其实就是接口电平转换器 用MAX232自制了一个，权当RIB 将PC，RIB和SABER连在一起，镍氢电池是为RIB供电的 SABER比一般的对讲机多一根BUSY线

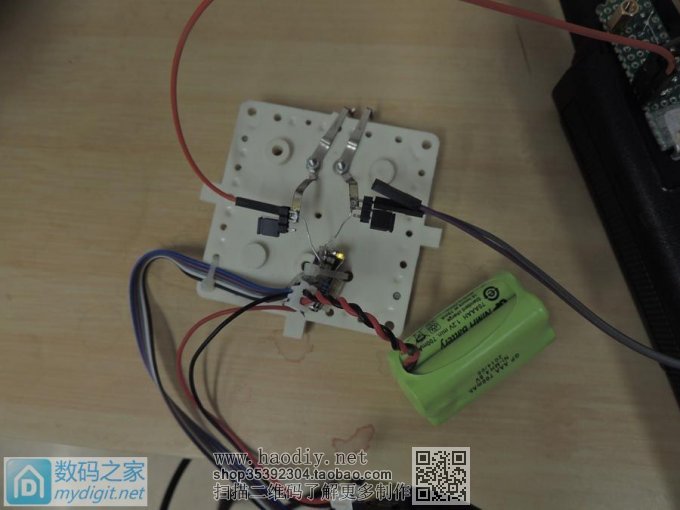

信息读取中...... RIB上指示灯闪烁，因为电路简单，我是用缠绕法制作的 看起来粗糙无比，但是居然很好用！
整个系统

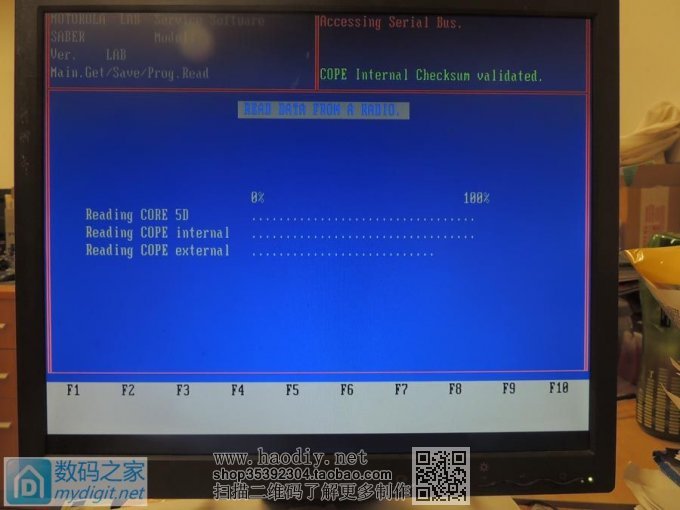

信息读取中，我这个机器每次读取大约需要1分钟左右 SABER内部储存器好像分不同的功能区域，读频是分别读取的 第一个是CORE-Control of Radio Electronics，CORE可以意味是SABER的核心固件，储存着SABER的“底层信息” 可以看出CORE版本是5D，5D版的SABER功能要较6D少，比如扫描、锁键、侧面按键都不能用 具体如何升级，还得研究一下SABER的手册 第二个是COPE-Control of Peripheral Electronics，COPE只有SABER II及更新的型号有 里面储存着用户信息，也就是编程信息，频率、信令、功能什么的都归它管

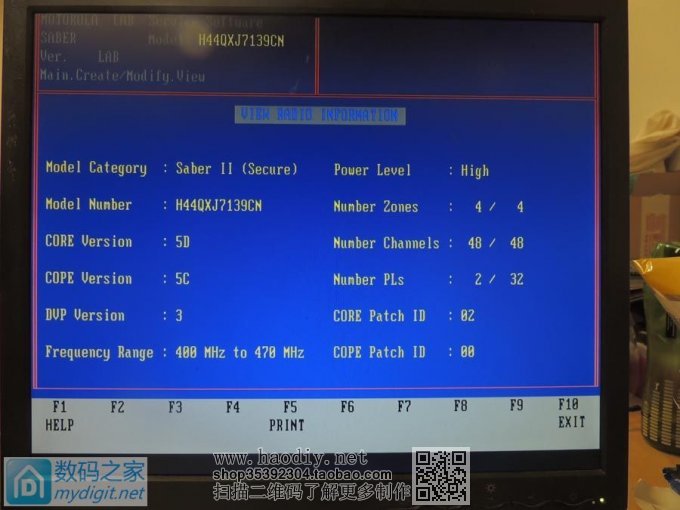

读取完成后，即可查看当前机器内信息，并对其修改 这是我这台机器的信息 可以看出，U段机器，设置了48个信道，4个频组

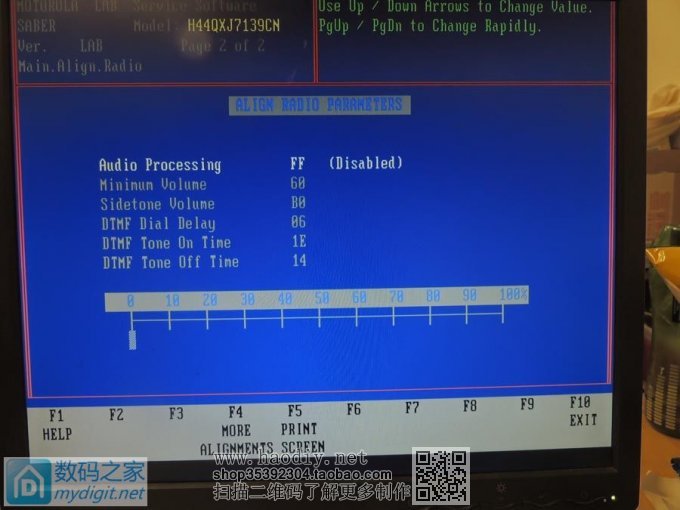

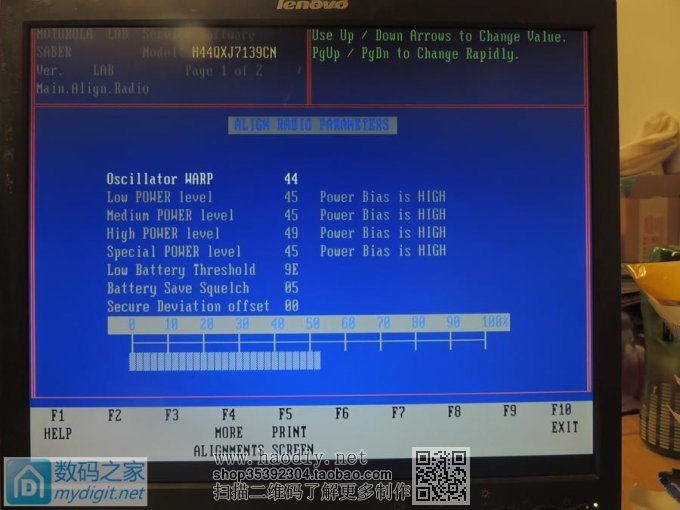

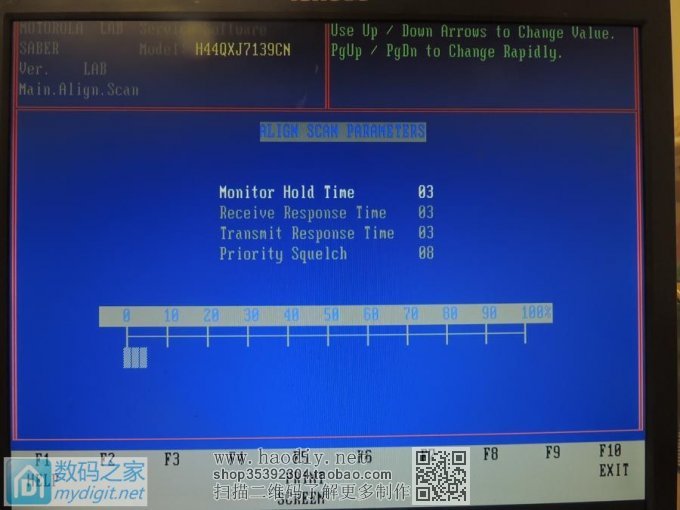

军用机总有一些与众不同的地方 这是SABER内一些特殊参数的设置，包括VCO频偏，音频处理 功率设置，电池报警电压等，参考了一下MOTOLORA的SABER编程手册 全部用默认参数，调错了机器会内分泌失调的

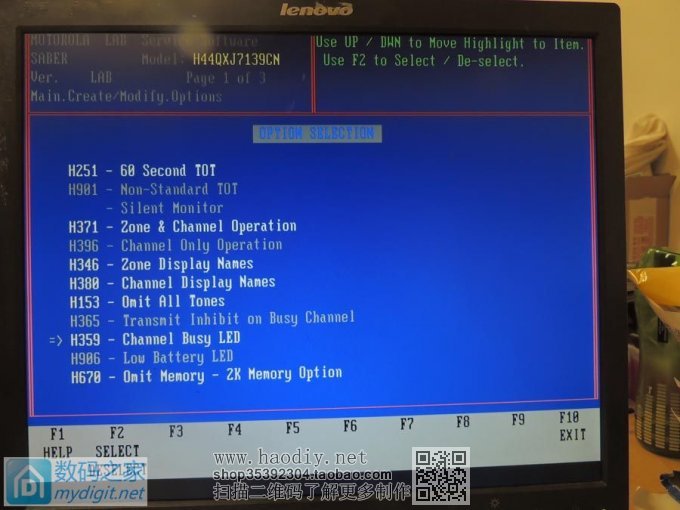

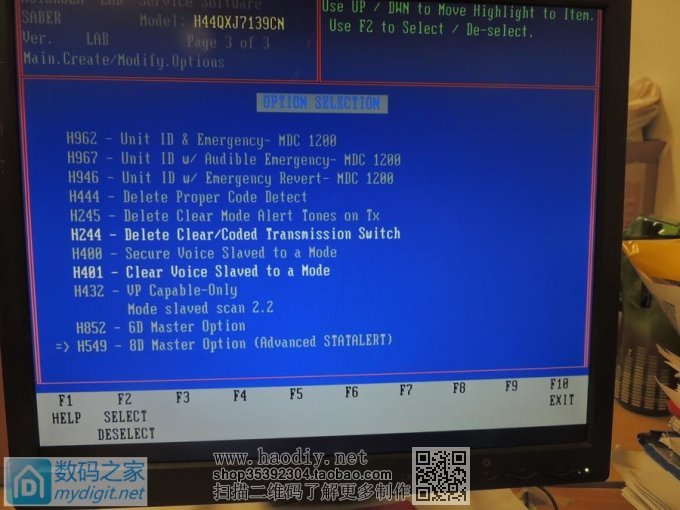

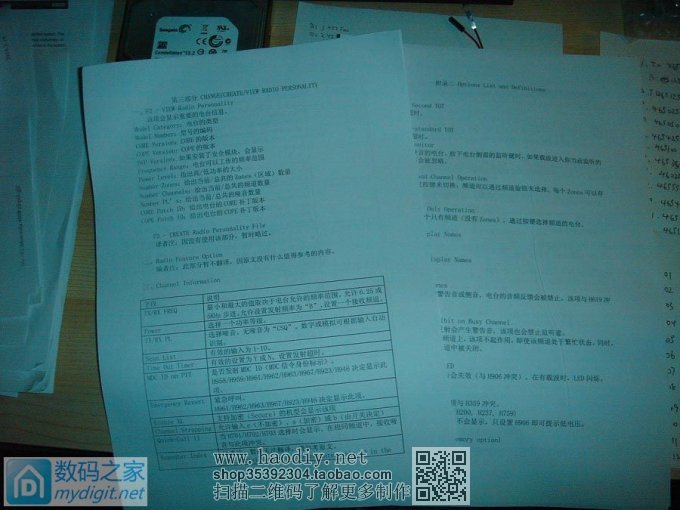

这里是SABER的功能设置页面，可以对SABER的功能进行设置 比如发射限时，信令，指示灯功能等 专门找到SABER设置说明，按我需要进行设置

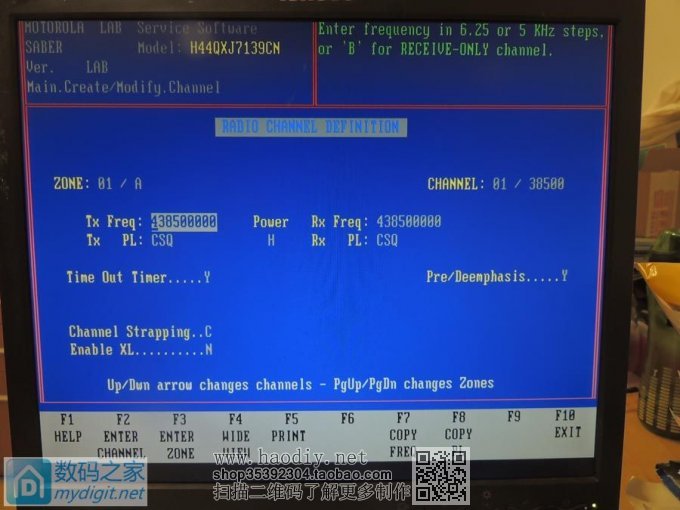

最后是最重要的，频率设置，按需要写入自己需要的频率， 底下可以设置信令、发射功率、加密与否（没用），上面可以设置编组，信道号 因为CORE版本问题，暂没法使用扫描模式
