家庭网络改造及机柜DIY

时间:2017-07-25 22:03来源:数码之家 作者:wgqaz 点击:

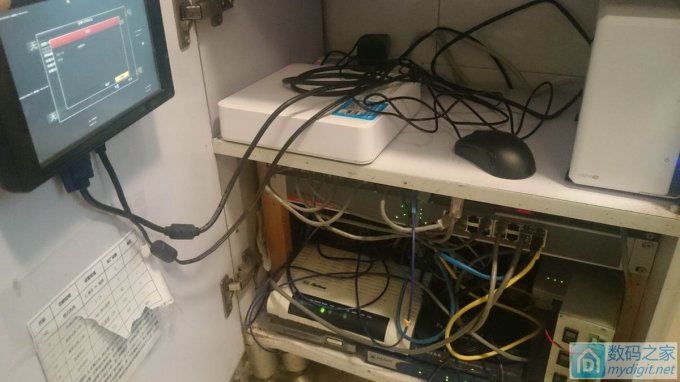

家里最初的网络是06年家里装修的时候在厨柜里简单的做了一个简易机柜 其实就是木条 固定配线架及交换机运行了接近10年 。那年月用到都是好东西。从ADSL 升级到光纤。网络依旧很稳定。就是有点惨不忍睹从100M交换机升级到千兆 增加了 温控风扇, 增加与另一套
家里最初的网络是06年家里装修的时候在厨柜里简单的做了一个简易机柜 其实就是木条 固定配线架及交换机

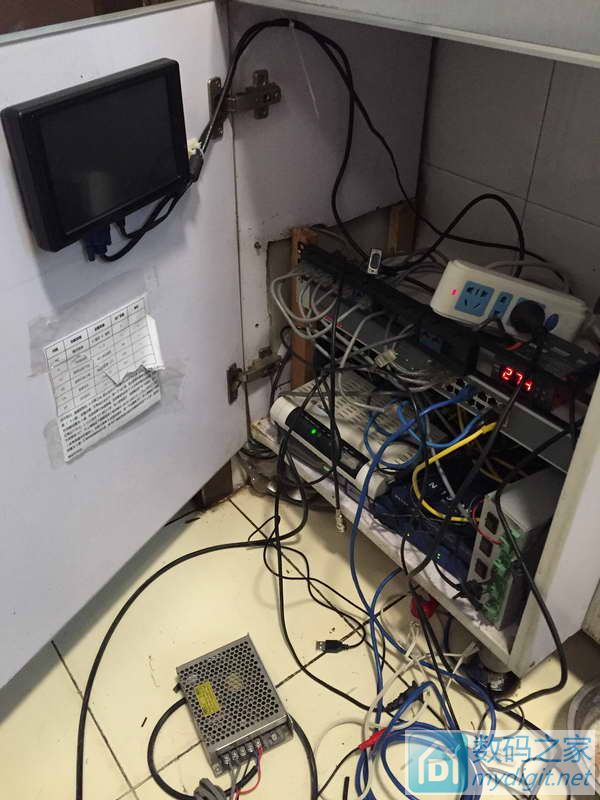

运行了接近10年 。那年月用到都是好东西。从ADSL 升级到光纤。网络依旧很稳定。就是有点惨不忍睹

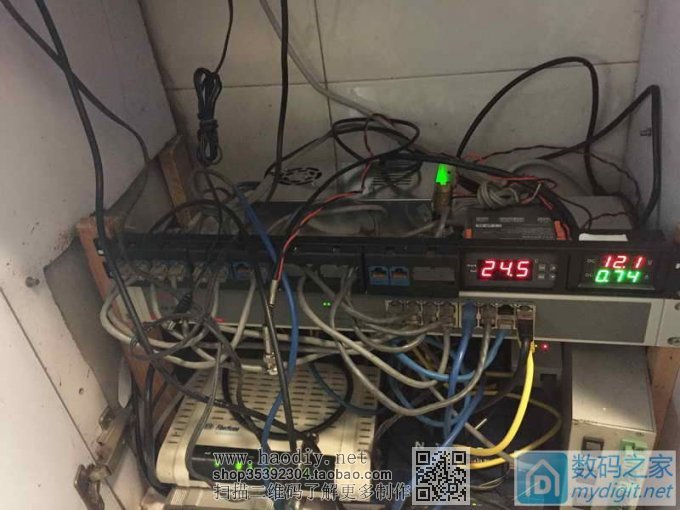

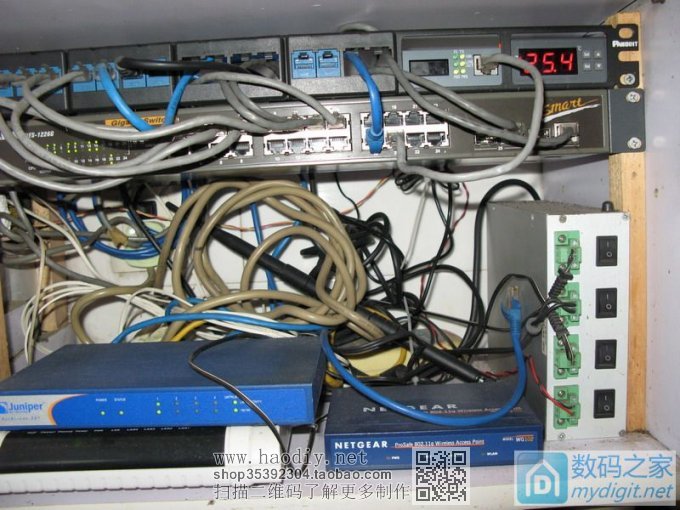

从100M交换机升级到千兆 增加了 温控风扇, 增加与另一套房子之间的光纤链接后来加了一台视频监控 柜子里更显的杂乱无章  调整根线 很费劲。

哈哈 声明一下  哥们不是开什么家庭旅馆,出租房之类的。。都是自己。无非是几套房子之间用一个千兆网络解决,上网,视频监控,存储,打印的问题。之所以复杂只是因为无聊的时候整了太多的设备进去。 包括甚至包括一个ZIGBEE 网关 ,因为是没上市的产品。就不在图片中露出了。
所有的房门,窗户,都有门磁报警器。房间内有温度,湿度传感器。 厨房有烟感。 都是全部联网。


家庭网络改造及机柜DIY 家庭网络改造及机柜DIY 家庭网络改造及机柜DIY 家庭网络改造及机柜DIY

所以琢磨的如何升级这个网络,特别是看了单位机房那整齐的配线架 自然感觉实在无法忍受
所以 研究如何在目前基础上改造机柜。
本来想买个机柜塞进橱柜里 可是橱柜宽50  基本上不要考虑啦。没有任何机柜能塞进去
所以干脆就直接改造成标准机柜

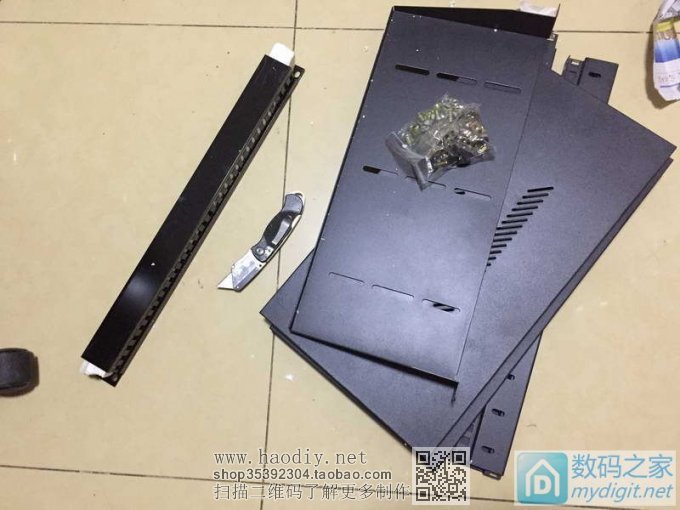

首先是买淘宝买了 方孔条,托盘 隔板。先组装一下

家庭网络改造及机柜DIY家庭网络改造及机柜DIY

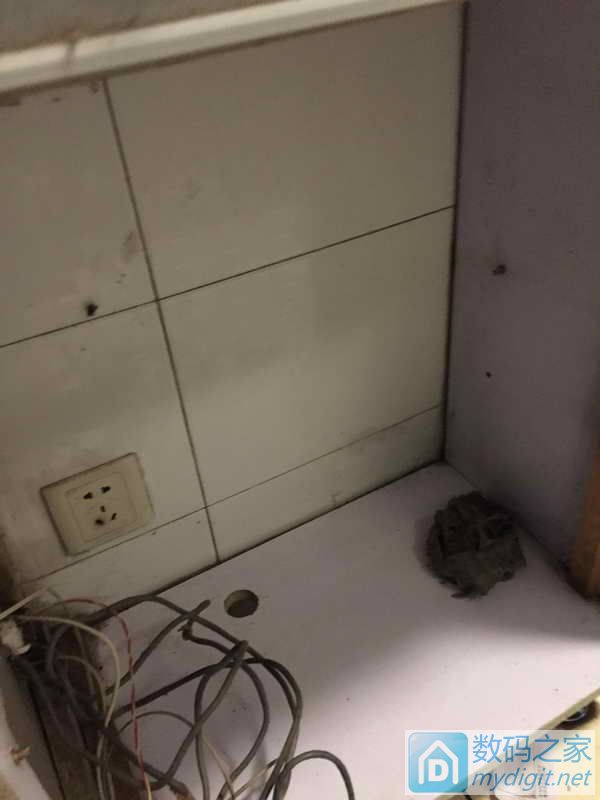

拆除原来的所有设备,清理机柜 其实这个柜子尺寸也就是50X40 高度 大约能做成个12U的机柜

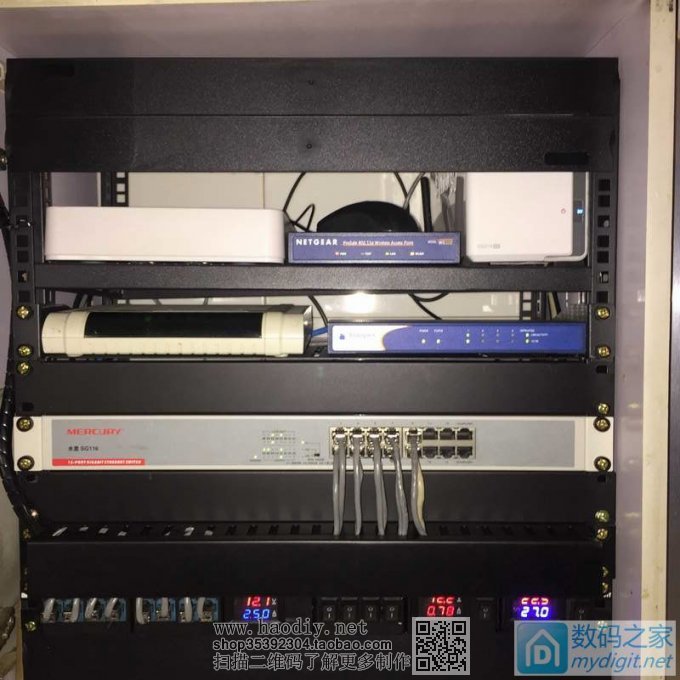

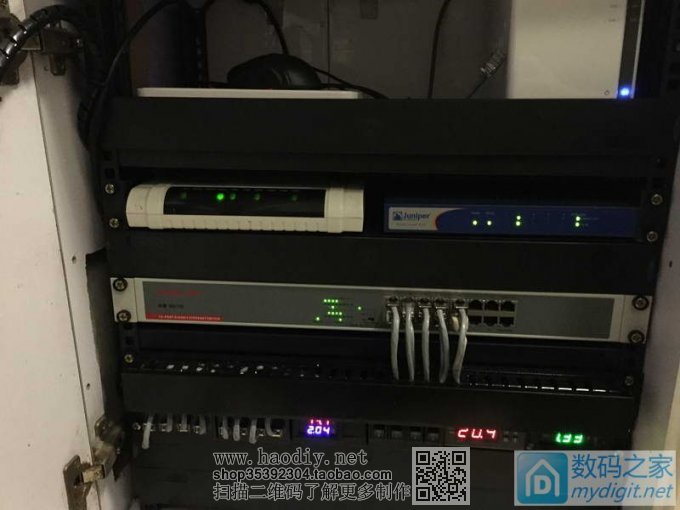

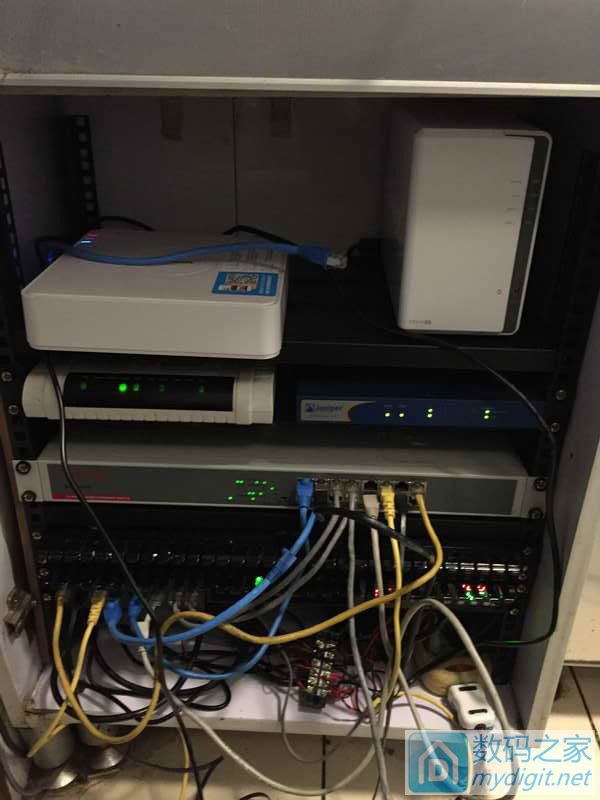

继续组装
家庭网络改造及机柜DIY家庭网络改造及机柜DIY


家庭网络改造及机柜DIY家庭网络改造及机柜DIY


  • 家庭网络改造及机柜DIY

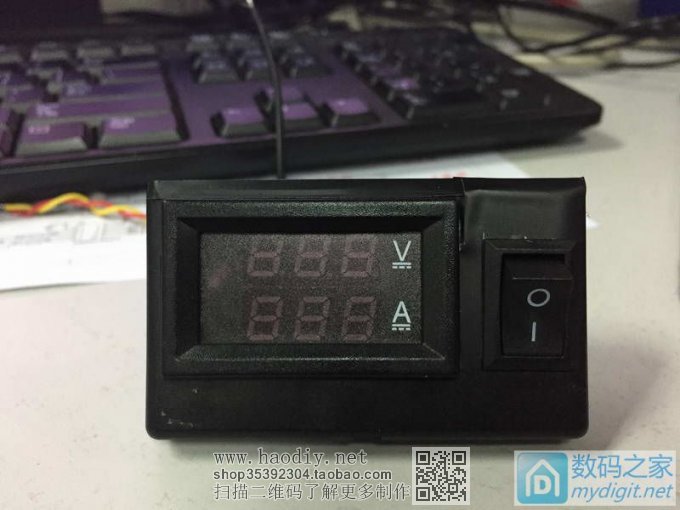

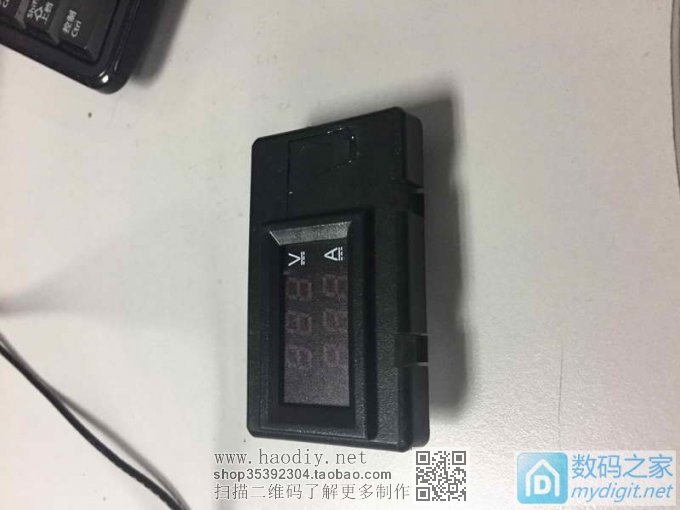

这是 组装的期间 做的部分 电压电流表的。温控。用的泛达的配线架空支架

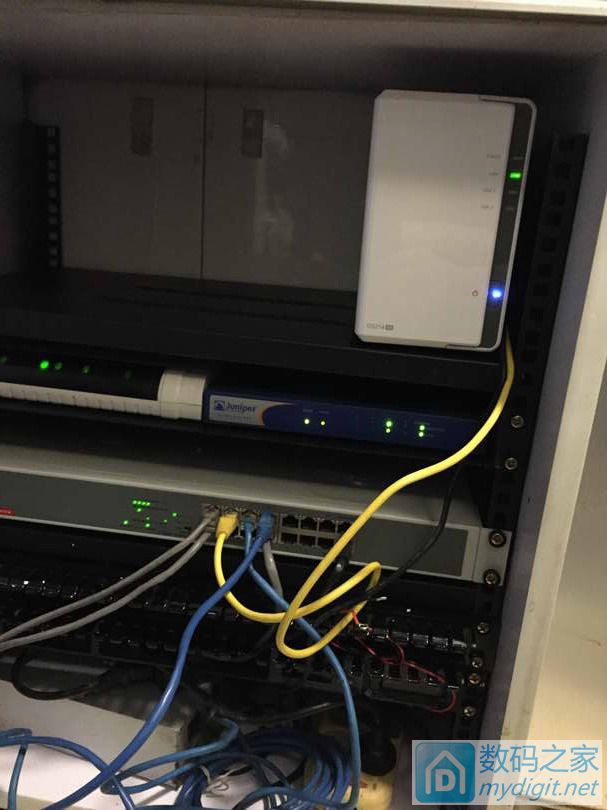

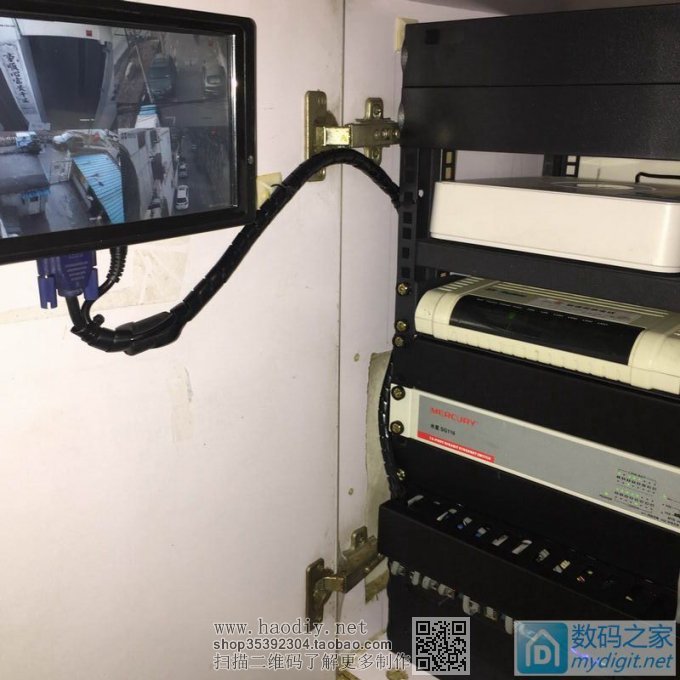

整个机柜的用了两路开关电源,一路负责光猫,路由器,群晖,及7寸显示器供电,另一路负责 硬盘录像机及所有摄像头的供电

家庭网络改造及机柜DIY家庭网络改造及机柜DIY家庭网络改造及机柜DIY

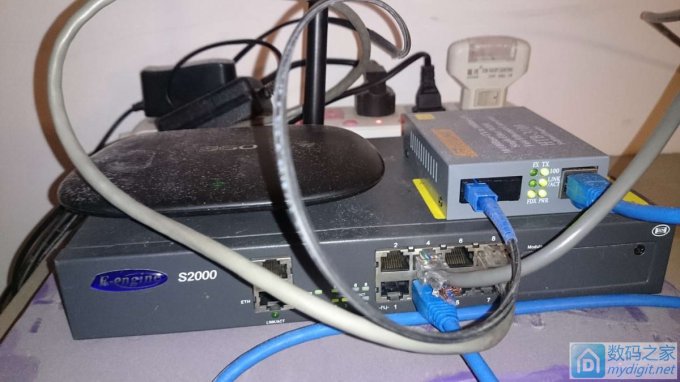

另一套房子里的交换机与无线AP  光猫  因为走的网线网速很稳定。这中间的光猫干脆做了备份

家庭网络改造及机柜DIY
