废物利用篇；垃圾废品原件变身白菜白光控制板、今天做个N沟道MOS_haoDIY

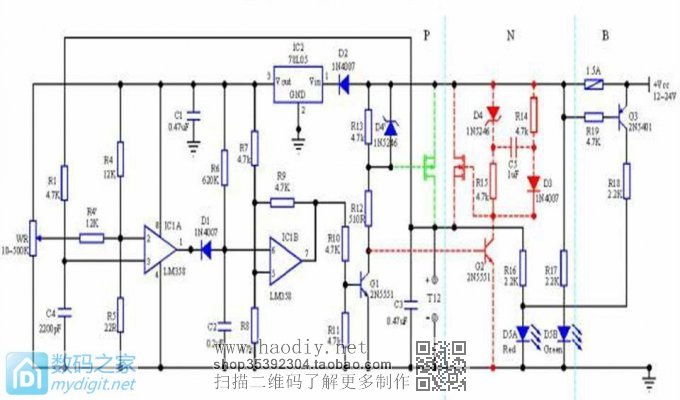

N沟道控制板电路图可真难找百度翻遍也没找到电路简单的、无意间在TB找到这张电路图！这个图是由P沟道MOS控制板改装来的也就是原P沟道MOS管电路加装了红色原件部分变成N沟道MOS管电路，此红色原件符号电路非常简单不论制作还是改装原装版都很方便，以后再也不用为找P沟道MOS发愁了~~~随便找个废台式机电脑主板拆个N沟道MOS就可以制作白菜白光控制板了，特此分享给大家借鉴一下！

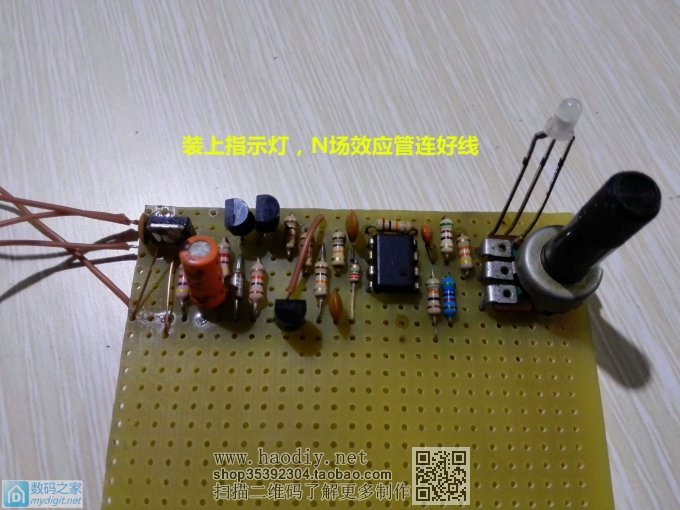

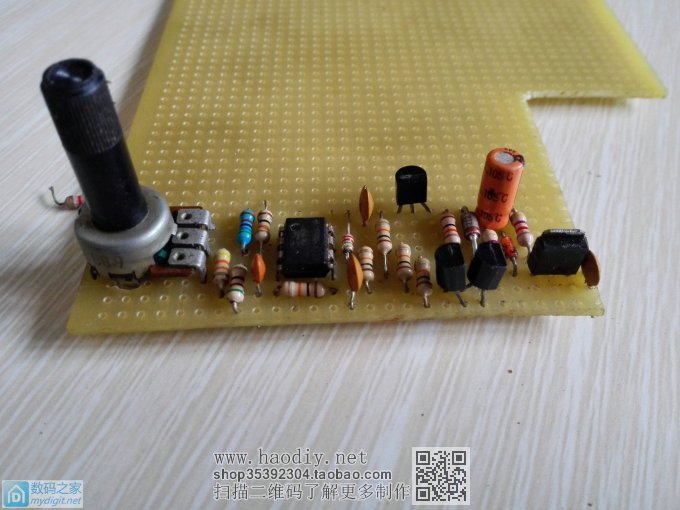

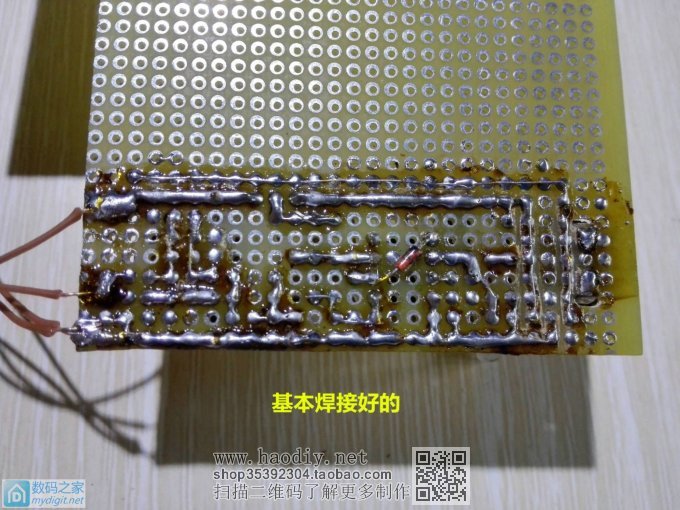

《以下制作不是上图的控制电路感觉这个电路制作有点复杂，用的其它白光电路只用了上图红色元件符号的电路，大家制作的时候也可以选择自己喜欢的白光电路图然后加上上图红色原件符号的电路就可以用N沟道MOS管了》
废物利用篇；垃圾废品原件变身白菜白光控制板、今天做个N沟道MOS

[ 此帖被壹切皆有可能在2016-07-03 00:18重新编辑 ]
