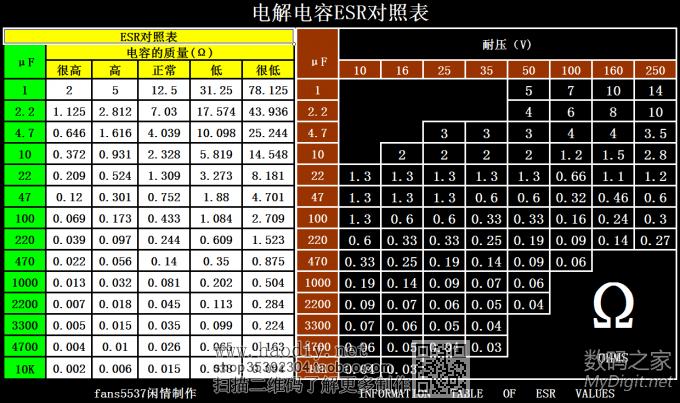

经常遇到电容但不知道品质好坏，又看不到ESR的时候有木有？！  经常遇到电感只能看到外观，但就是不知道有几亨的有木有？！ 答案是：有了数字电桥之后就统统都有了！  自从入了数码之家这个论(da)坛(keng)之后，以前没有的东西现在都有了，以后该有的东西现在也有了好多，这次又买了一套电桥套件开始折腾了(其实是觊觎电桥很久了 )。要说买电桥的想法很久之前就有了，但对于安捷伦、固纬等等之类的想都不用想，二手的价格都很惊人(其实这玩意压根从来就没便宜过)，所以呢，DIY就自然成了我的必由之路……  在网络论坛和TB双管齐下，比较了一些电桥产品，其中有这款许老师电桥套件，看使用者的评价基本上都还不错，于是下手。有坛友一定会问多少钱买的，我不会告诉你一共花了285两银子的，放心好了。  下面是矿坛许老师的LCR数字电桥套件的基本情况： 电桥版本：3.0（之前有过好几个版本） 基本精度：0.3%。 测试频率：100Hz、1KHz、7.8KHz 三挡。 档位量程及分辨力： 电感0.1uH - 1000H 最小分辨力 0.02uH 电容0.1uF - 10000uF 最小分辨力 0.05～1pF 电阻2mΩ - 10MΩ 最小分辨力 0.5～1mΩ 功能特性： ⑴ 主显1999.9计数，副显999.9计数 ⑵ 测量频率：100HZ/1KHZ/7.8KHZ ⑶ 测量电压：0.2Vrms ⑷ 输出阻抗：40Ω ⑸ 基本精度：0.3% ⑹ LCR自动识别／手动测量 ⑺ 开路／短路校准补偿 我从TB卖家那得到的有关这个电桥的一些说明文档(也仅仅得到这个，我在DIY组装成功之后咨询了卖家几次问题，一次回音都没有，罢了罢了)，文档已经上传到网盘，喜欢的朋友可以去下载； 论坛附件也上传一份做为备份，注意论坛下载一个附件要扣5个M，M不多的就要小心了 压缩包里有一张从网络上搜集到的电容ESR对照表，如下图（Excel格式），参考比对电容品质很有用，一起打包分享给大家了，也感谢原作者的分享。

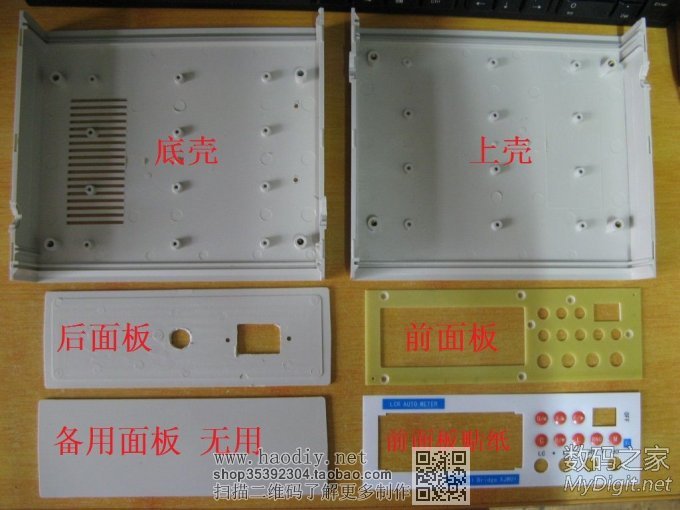

文档下载的网盘地址：http://www.400gb.com/file/111192059 文档下载的本坛地址在2楼末尾 －－－－－－－－－－－－－－－－DIY的分割线－－－－－－－－－－－－－－－－－－ 套件到货其实也有些时间了，最近终于有空闲遂开始折腾，下面正式开始！ 1、电桥的“西瓜皮”：上下外壳、前后面板以及前面板贴纸

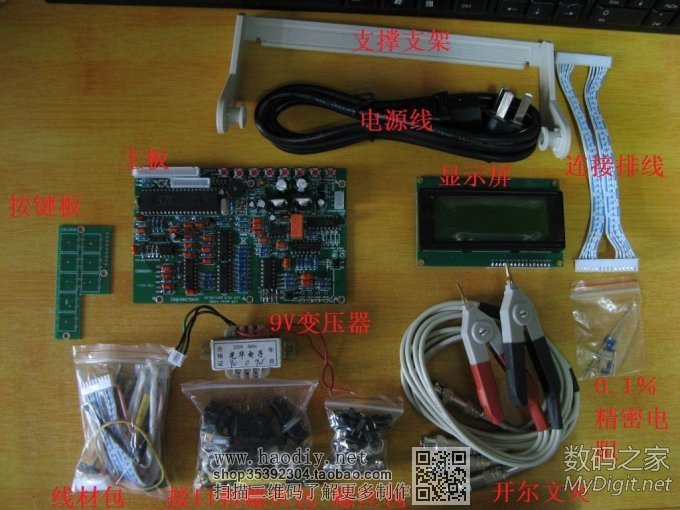

2、电桥的“西瓜瓤”：主板、显示屏、按键板、连接线、电源变压器、四线开尔文夹、0.1％精度的测试电阻、螺丝螺母等等

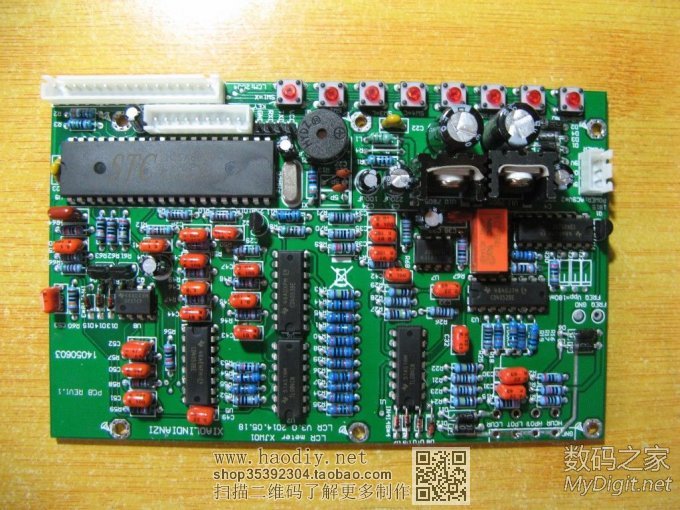

3、主板顶视图，用的是STC的单片机12C5A60S2，基本参数： 宏晶的增强型8051，指令代码完全兼容传统8051，但速度快8-12倍。 内部集成MAX810专用复位电路，内置DAC，2路PWM，8路高速10位A/D转换(250K/S)。 许老师这个主板之前已经发布过好几版了，现在这个是对前几轮版本优化后的定型版本。

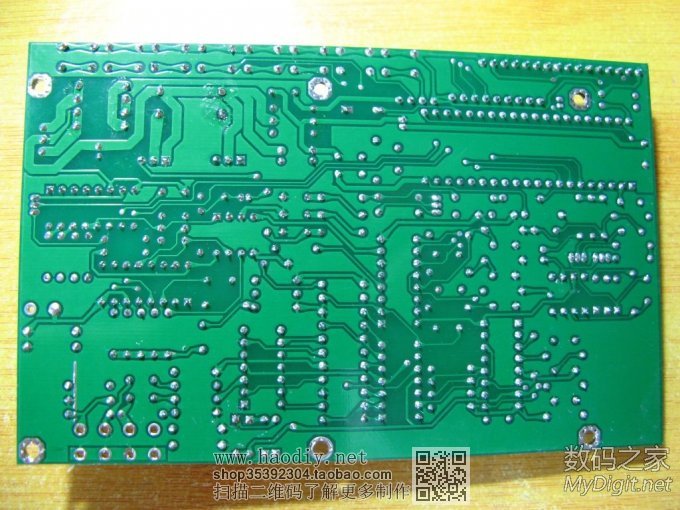

4、主板的背面

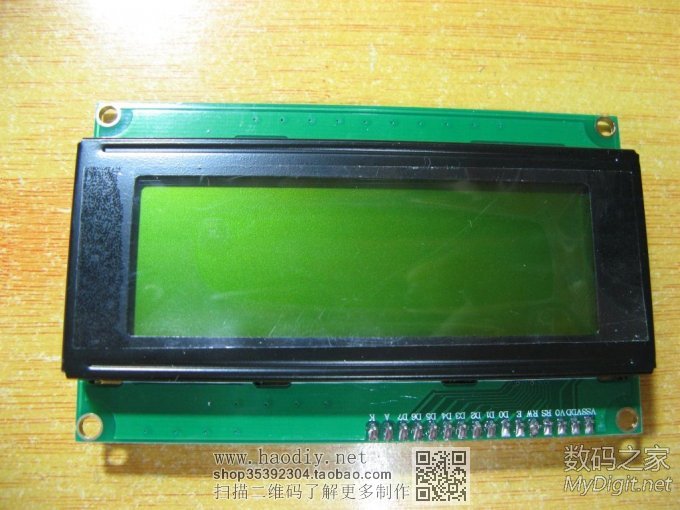

5、2004的显示屏，绿底黑字，不刺眼

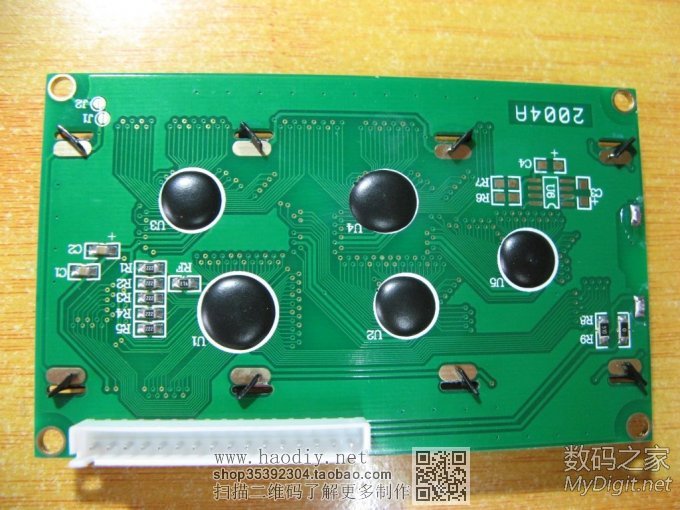

6、显示屏的背面，5颗非常非常圆的牛屎，必须全5分好评！

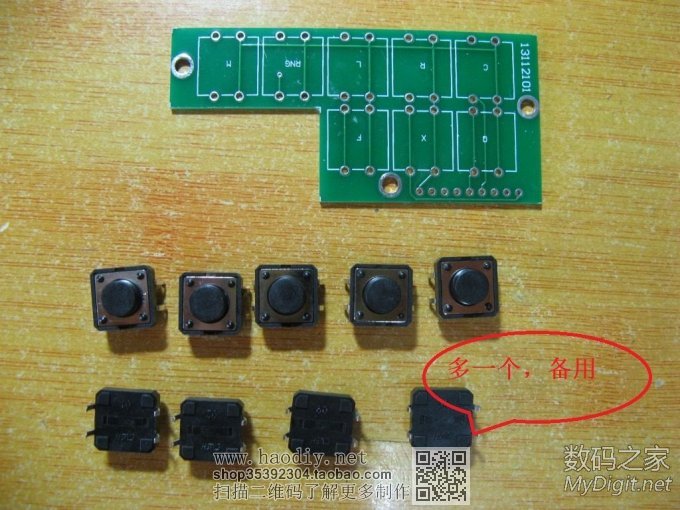

7、前面板上的按键板，空的PCB，下面是配套的微动开关，多给了一个备用的

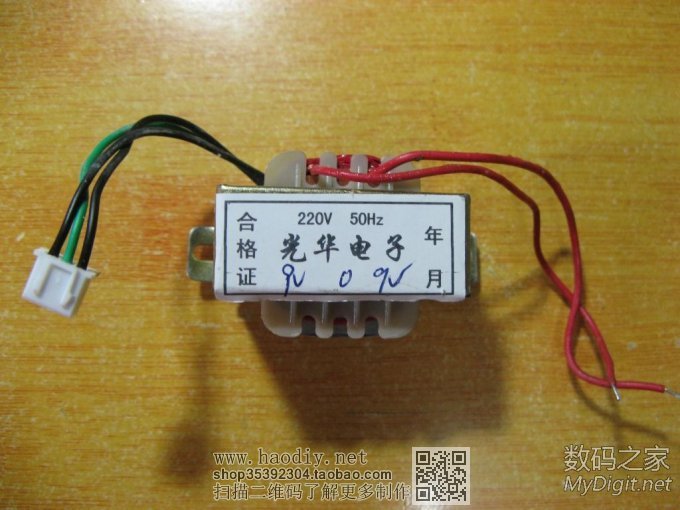

8、双9v输出的变压器，用于给电桥系统供电

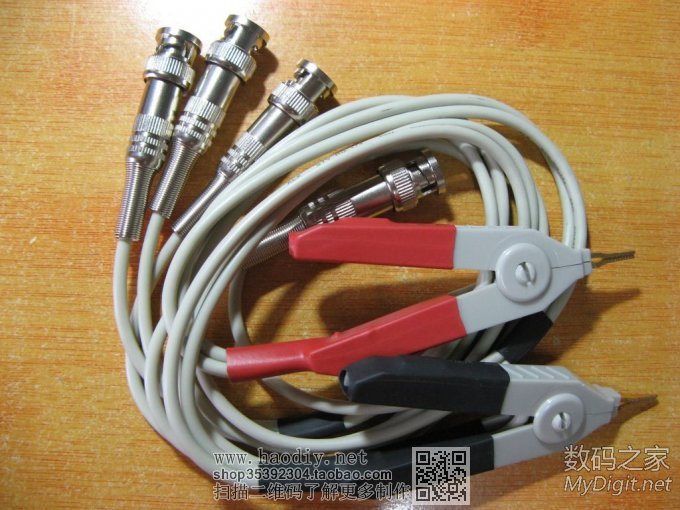

9、带屏蔽的开尔文夹子，做工不错，感觉很牢靠

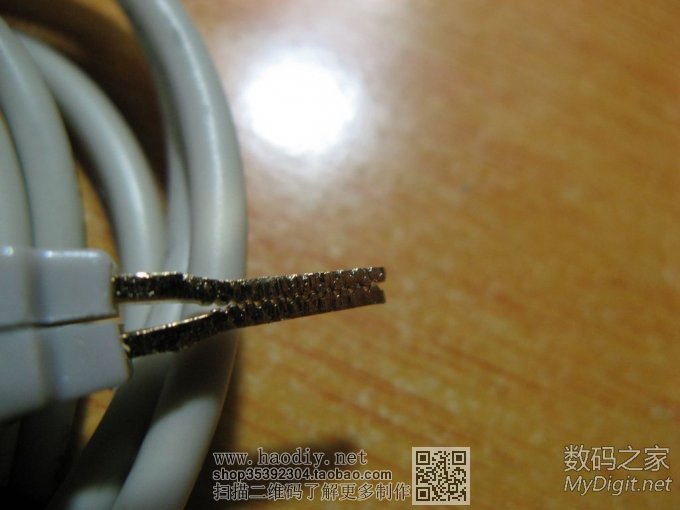

10、铜夹头特写
11、BNC接头特写

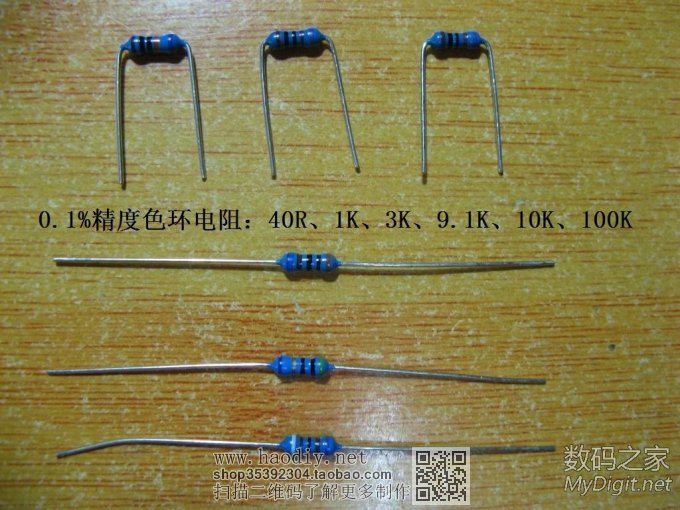

12、随套件附赠的0.1％精度的几种色环电阻，后面有电桥组装好之后的精度测试图

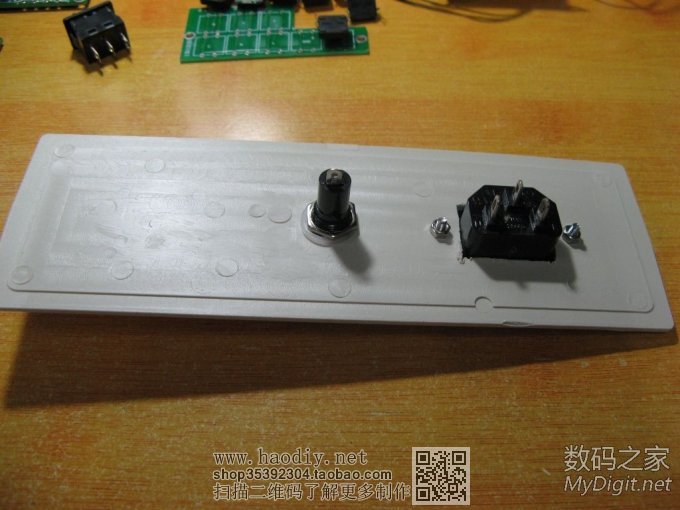

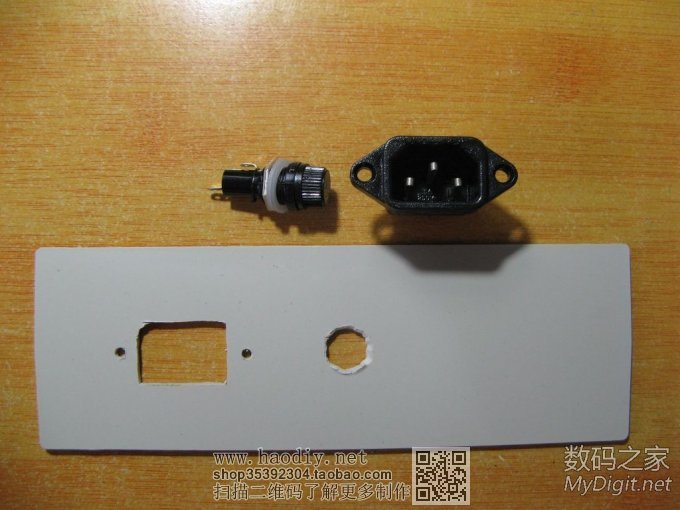

13、DIY开始的第一步，先安装电桥后面板上的220V输入插座和保险管座，里面保险管的规格是250v 0.5A

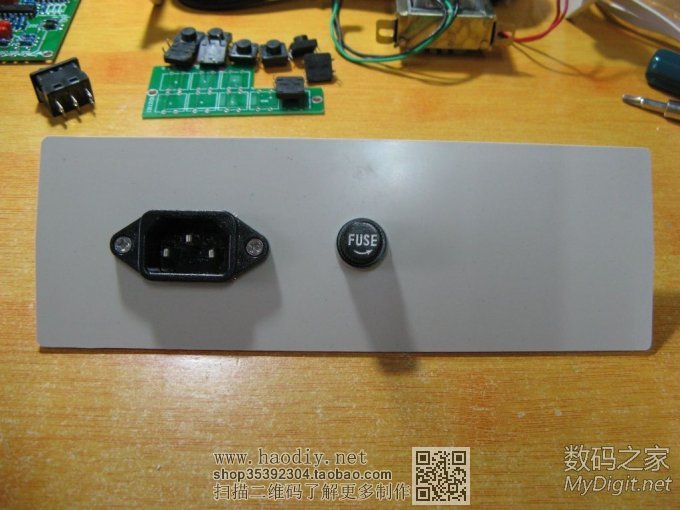

14、卖家开的孔不太合适，样子也丑  ，后来自己用小锉刀修整了一下，顺利的安装好了插座和保险管座

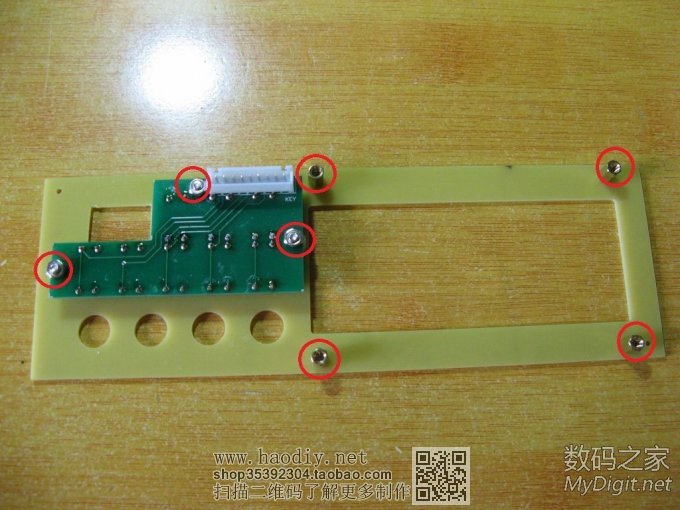

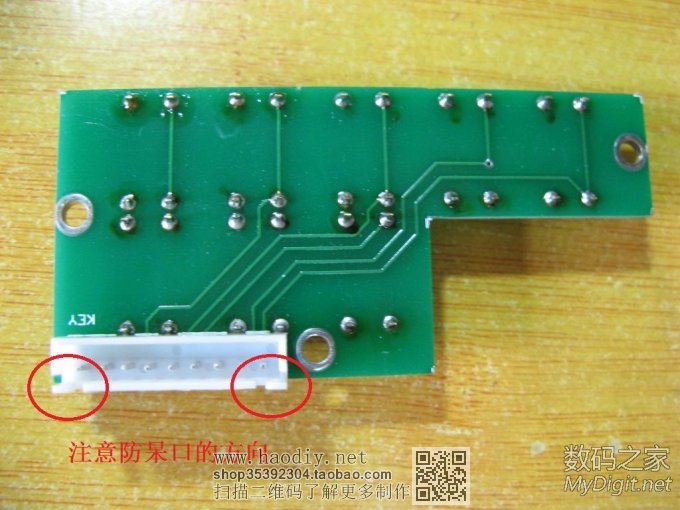

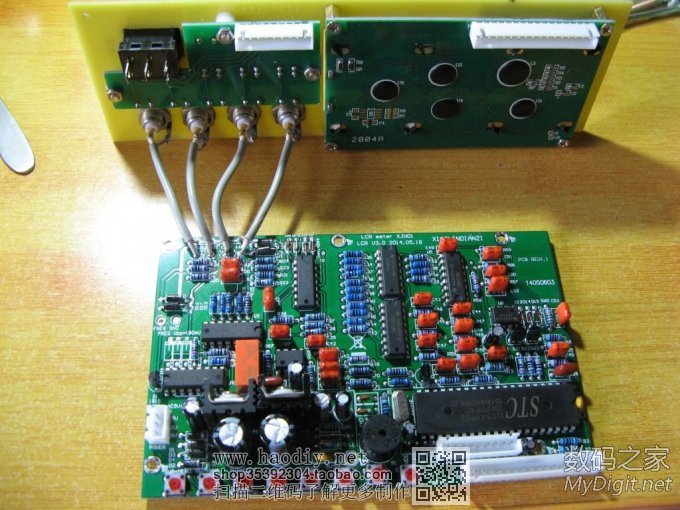

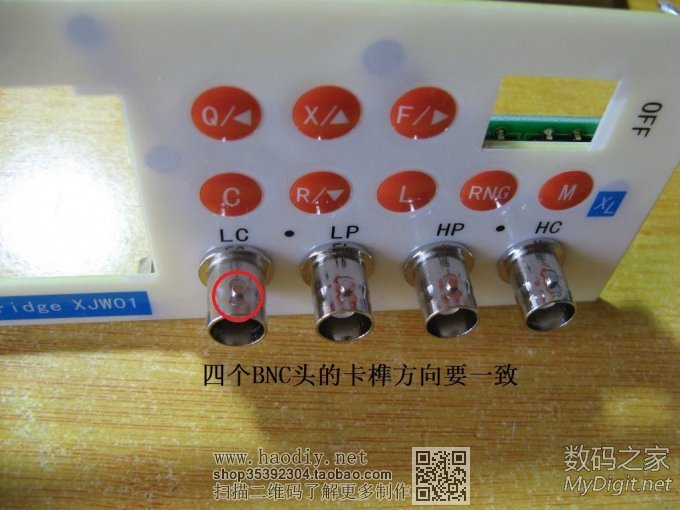

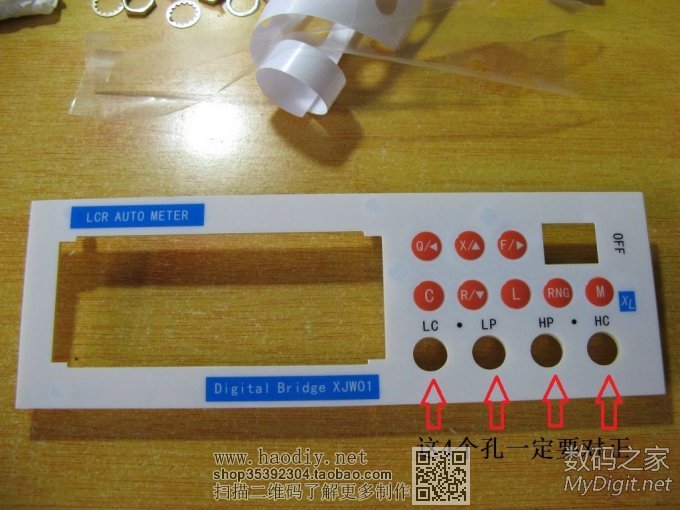

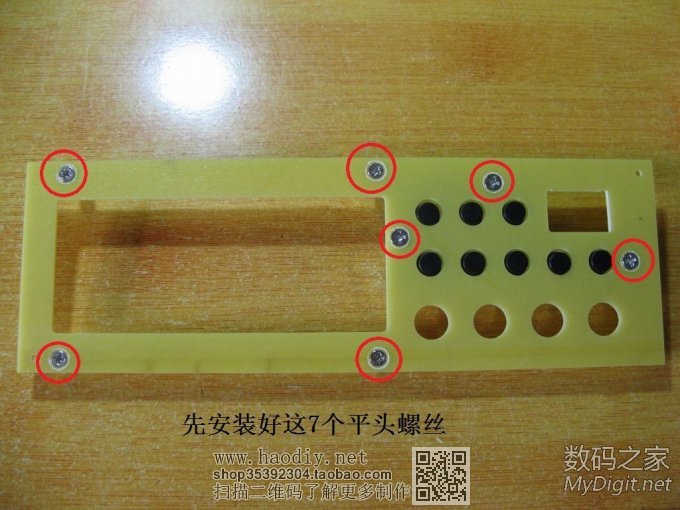

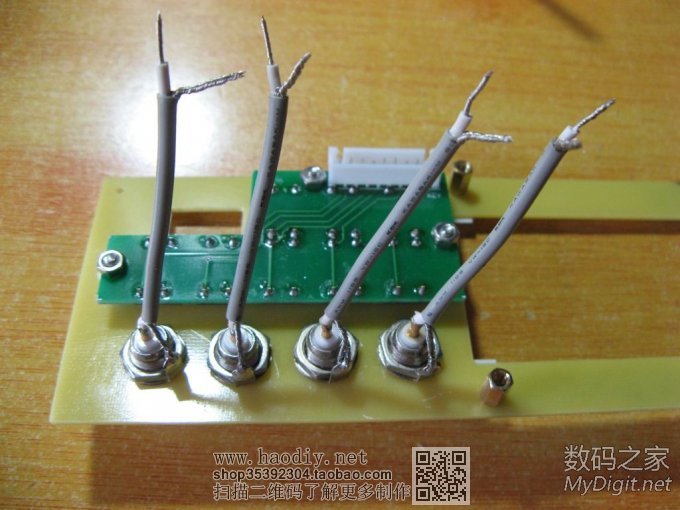

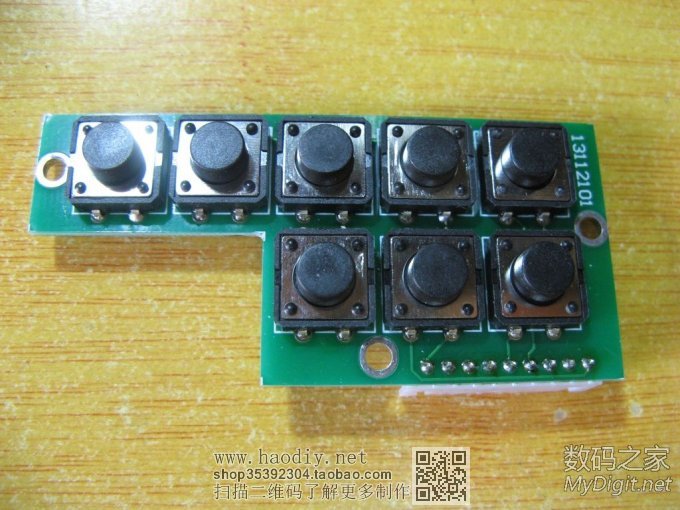

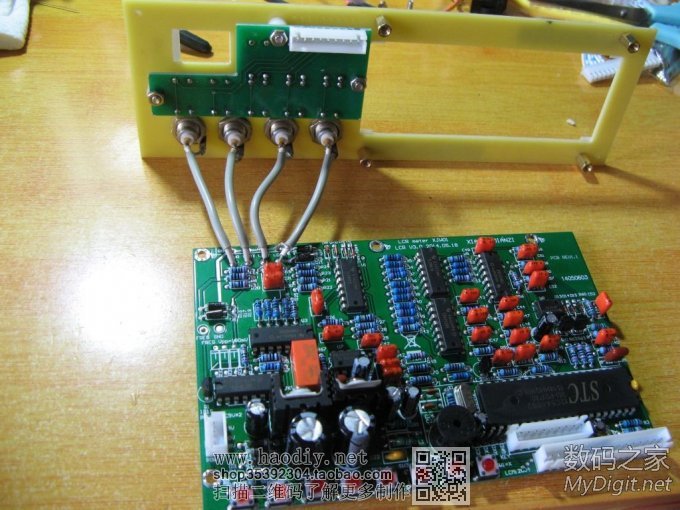

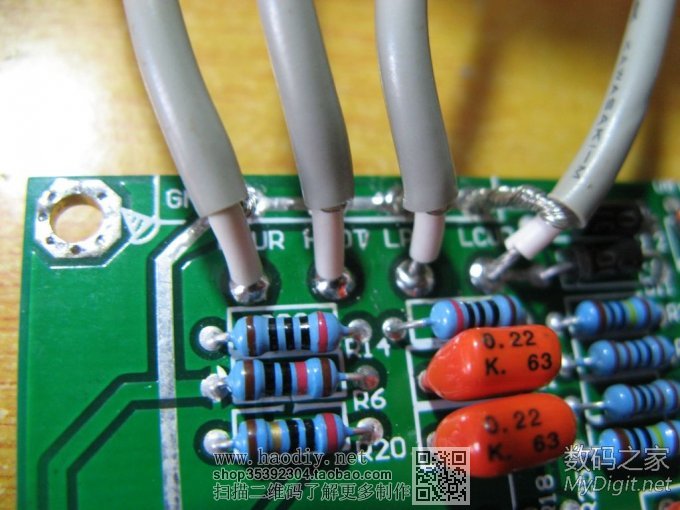

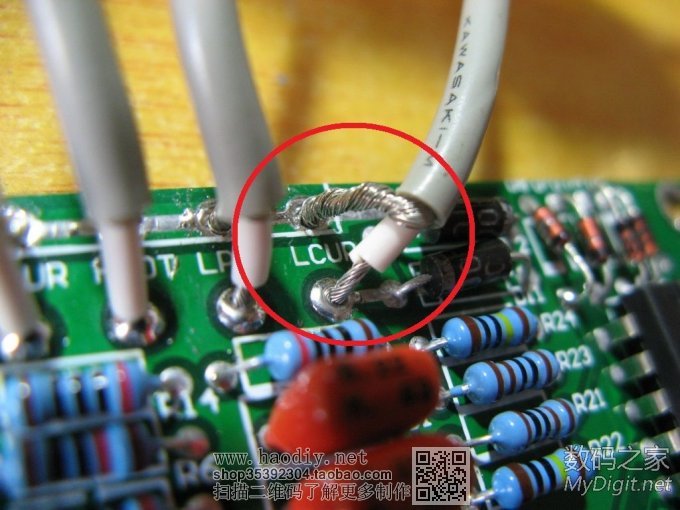

楼下继续精彩内容 15、另一面看看，还过的去我的法眼，哈哈   16、把前面的那堆微动开关和排线座焊接到按键板上，一个一个的焊，不能着急，漏焊或者虚焊了，等电桥组装好了再拆开补焊就知道有多麻烦了   17、背面的焊点和白色的排线座，注意排线座的方向，不能焊反了，否则可能有烟花和爆竹的哦   18、然后把按键板安装到前面板上，前面板事先已经打好孔了，用平头螺丝+螺母固定就可以了  19、背面的样子，同时要把右侧4个平头螺丝+螺母安装好，用于固定显示屏。这里先把前面板所有平头螺丝安装好的原因是：下一步要贴前面板的贴纸了，贴纸会盖住所有的螺丝孔  20、揭掉前面板贴纸的背胶纸，要很小心的贴到前面板上，不要一下子就贴紧，先按上边沿的长度方向找准位置，再左右移动，把右侧4个BNC孔位对正，然后《轻轻》放好贴纸，再看看下边的长度方向有没有对齐，左右边沿稍微有点出入不要紧，等面板安装到机壳里的时候，机壳的卡槽会遮挡住面板的边缘。关键点就是：上下边沿和4个BNC孔位要对正即可，如果发现有问题，慢慢的可以把贴纸揭下来，再重来。 我这里已经完美的贴好了  21、把套件里的BNC公头安装到前面板上，然后用4条屏蔽线分别焊接到BNC接头上，线芯焊接到BNC的中心，屏蔽层拧成一股焊到螺帽下的屏蔽环上。这一步说起来简单，但却是整个DIY过程中最耗时的部分，紧固BNC接头和调整屏蔽环的位置很麻烦，因为操作空间太小，又想做的可靠、美观一些，所以至少有一半的时间花在这里了   22、BNC头上卡榫位置最好方向是一样的，这样插拔开尔文夹的BNC母头时，最方便同时也美观，七扭八歪的实在是难入我的法眼啊，哈哈  23、把四条屏蔽线焊接到主板上，主板上有标识，4条线屏蔽部分的焊盘是相通的，而另外4条HP HC LP LC都是独立的  24、屏蔽线焊接的特写  25、焊点就是这样的，注意屏蔽线和信号线不能相连通  26、安装好显示屏和左上角的电源开关（带LED指示灯），开关左数2个引脚是接220V市电，右上角的引脚是LED的＋，右下角引脚是LED－
