“骚妮儿”在我这里很久了，一直被冷落，一直。。。 原因很简单，它他她没灯，她它他不完美。。。 岂能容忍，白花花的银子出去把它换回来，难道换他它她回来占地盘？ 研究这电源的不多，手电论坛有玩的，矿坛有玩的，咱坛有玩的，不过没有人真正的详细的研究过电路~~ 对电子半路出家的我偏偏遇上她了，必须要擦出火花！！！ 首先关于这货到底算是电源适配器还是个充电器，有很多争论。。。 抛开自己不擅长的电路分析，也是有最简单的方法的，用负载来检验就行了。 先来瞅瞅这YLJ

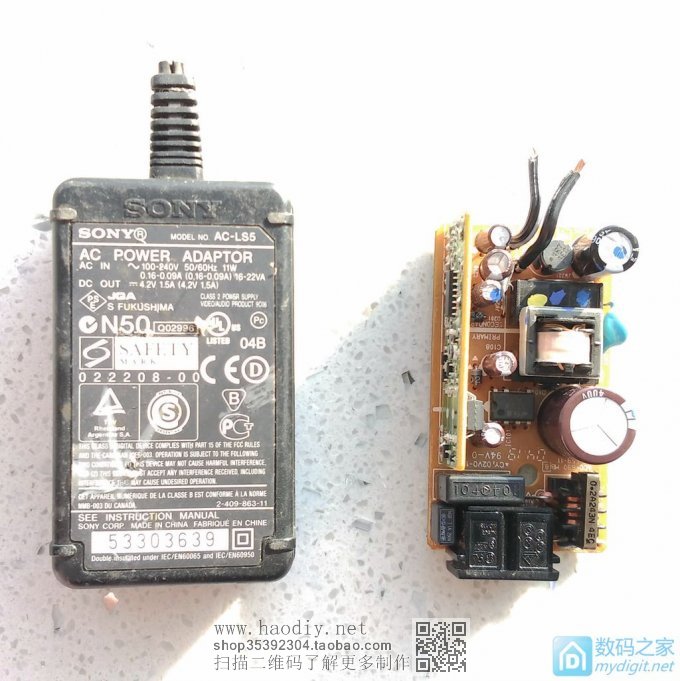

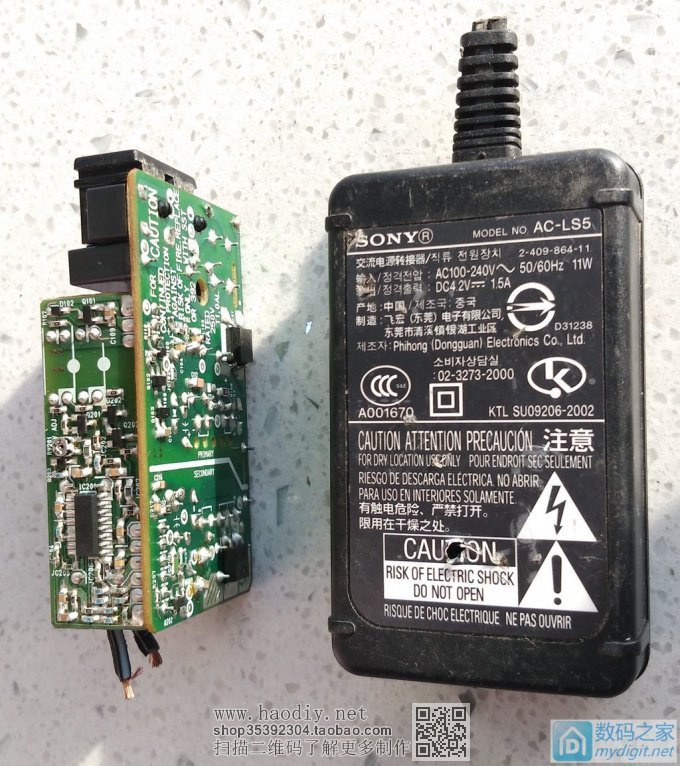

做工没得说。。。

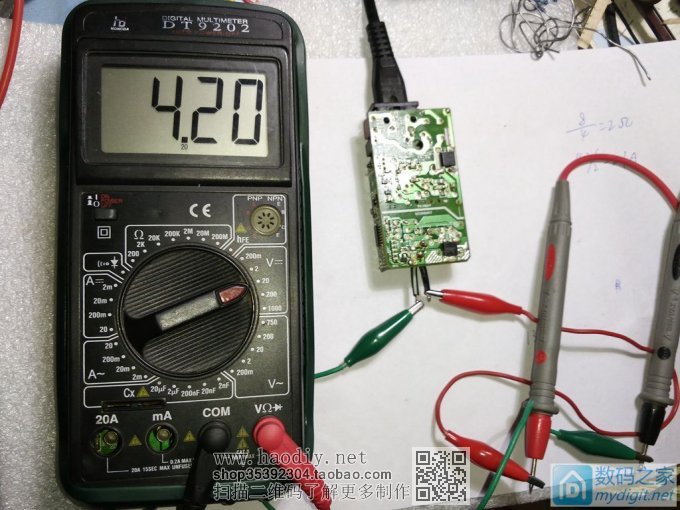

电压微调范围大约4.15-4.25V左右，可以很精准的调整为4.2V。。。
苦逼的露珠撸电子垃圾无数，事到如今才知道我缺的太多太多。。。 不过露珠的垃圾有时也可以用用。。。

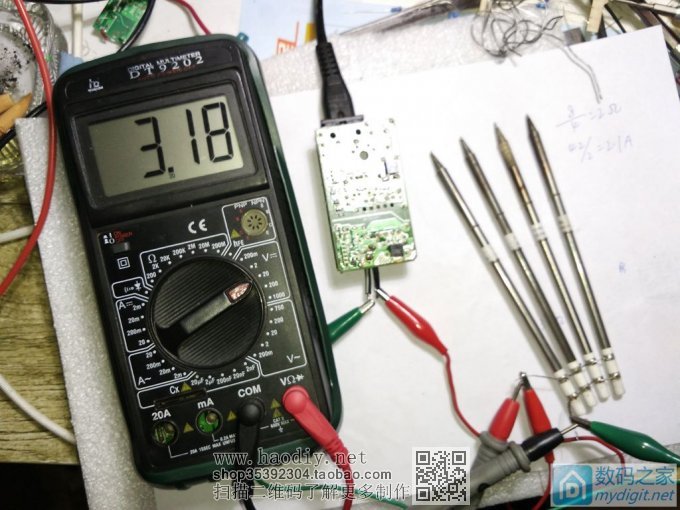

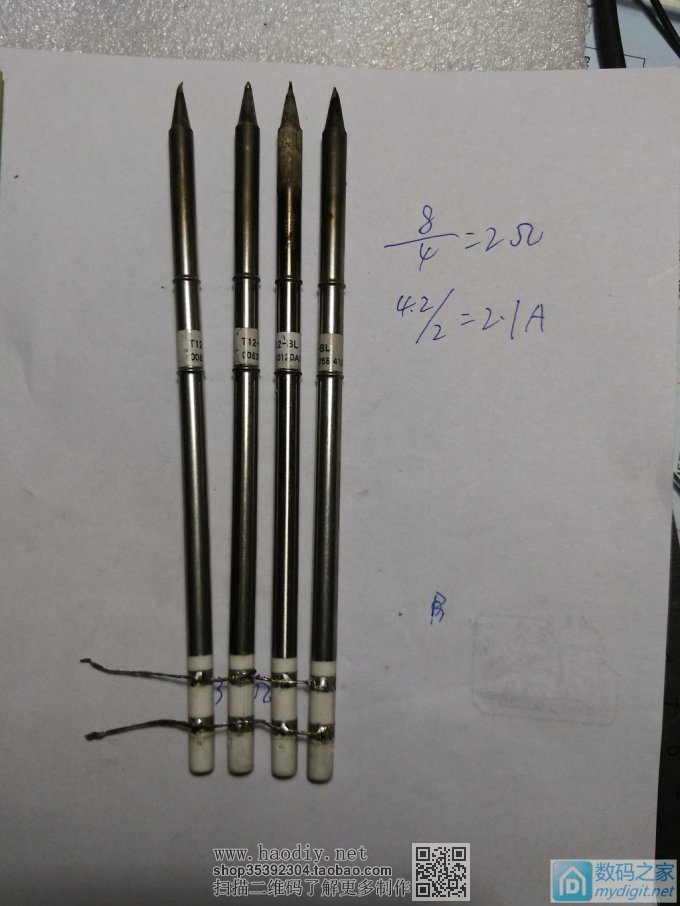

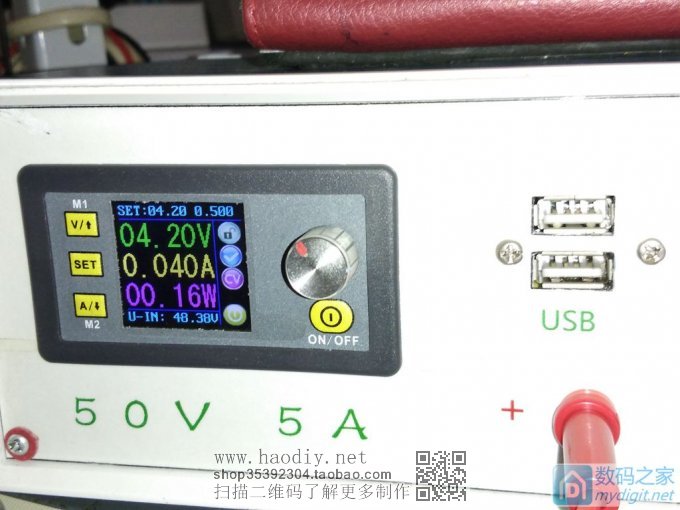

一个酷比的电子负载横空出世了。。。
好，限流了，没有咳嗽，没有打嗝，毫无疑问的验明正身了。。。 是个限流电源，也就是充电器。

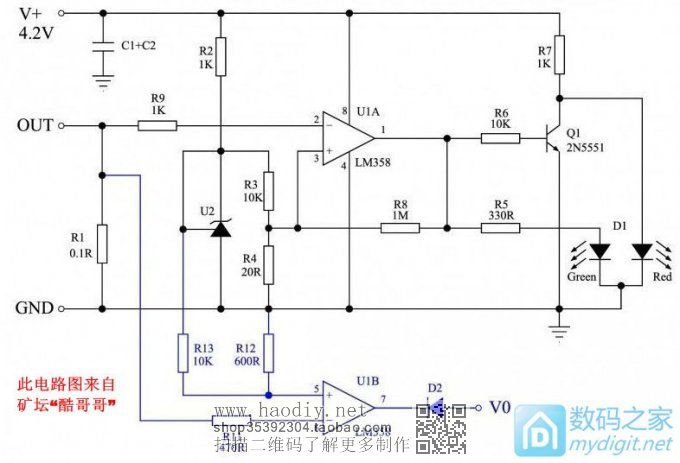

·····································分界线································ 下面开始折腾， 折腾东西是最花时间的，虽然自己不擅长，但也实在不忍麻烦他人， 那谁和那谁，还是个多愁多病身！！ 此电路来自“酷哥哥”，拿来主义，和科班出身的朋友讨论了一下电路的可行性， 硬着头皮开始鼓捣。。。 再来简单介绍下，此电路不难理解，按图中的参数，比较器3脚设定电压约5mv，2脚通过R1采样与3脚电压比较， 图中用的0.1欧采样电阻，转灯电流大约50ma,根据电池容量，改变R3/r4的比值可以灵活的设定转灯电流。 图中2N5551可以用8050代换，U2（TL431）可以用稳压管代替，改一下R3和R4的参数就行了。 采样电阻不易过大，过大会影响电池充满电压值。 蓝色电路部分通过R13/R12的比值来设定电源限流值，即最大充电电流，图中的V0输出端接开关电源稳压反馈电路，可以 把普通4.2V开关电源改造为4.2V充电器。这款sony电源本身带限流电路，况且我需要的电流只比1.5A大，不会比1.5A小， 所以省去了蓝色电路部分。

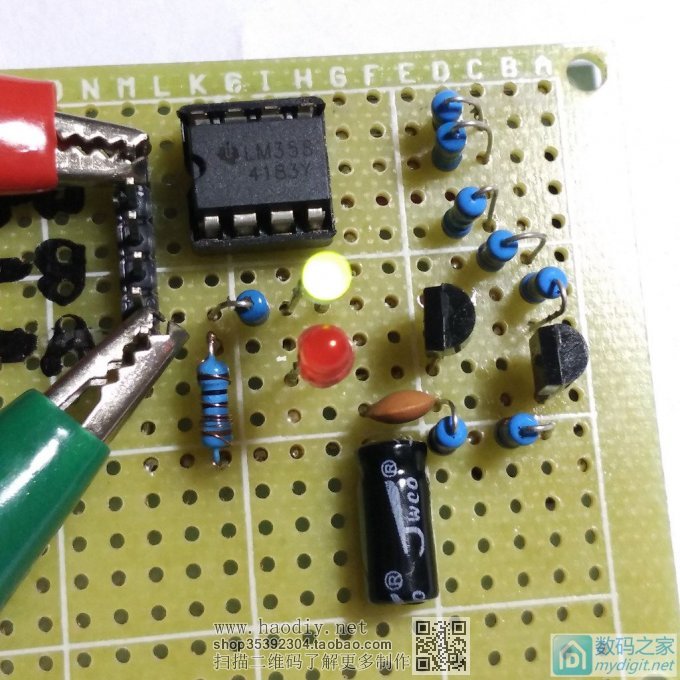

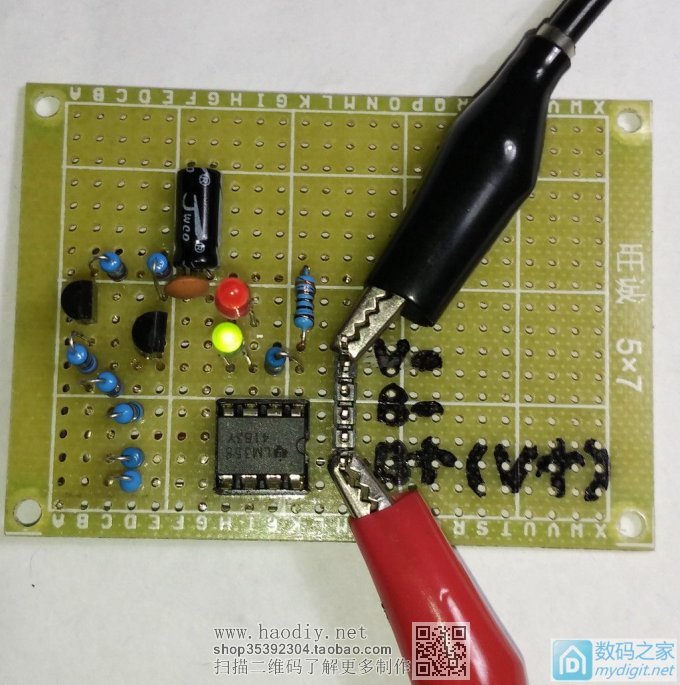

洞洞板简单插了插开始测试，由于电源自带限流电路，所以电路蓝色部分省去了。

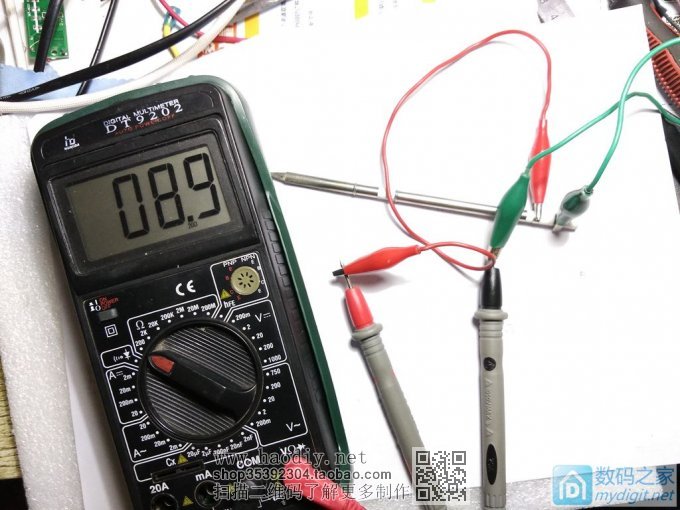

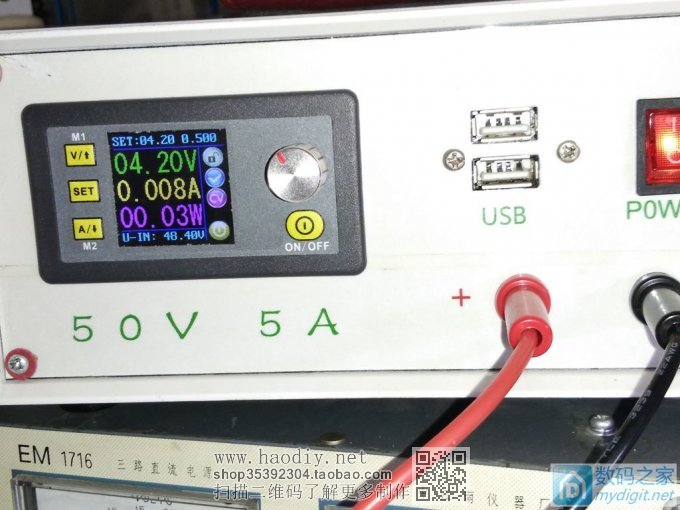

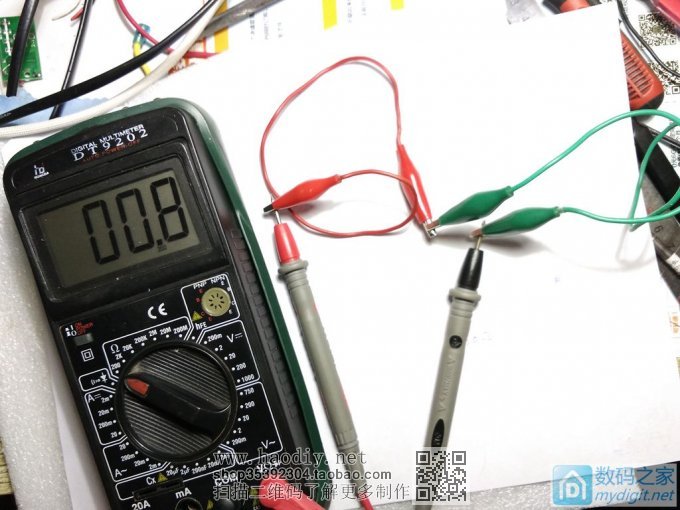

空载耗电8ma左右

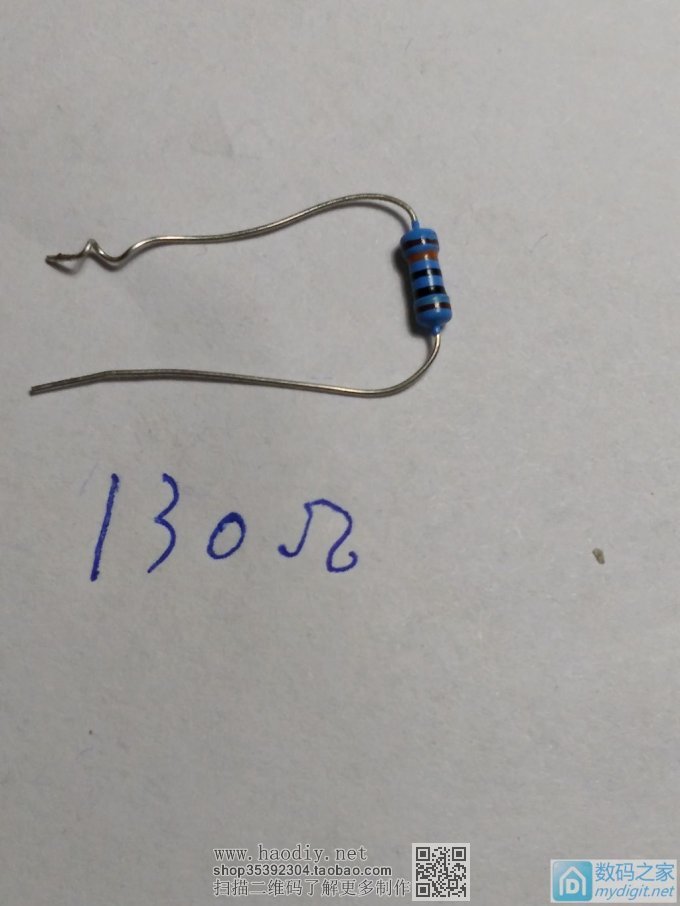

找个电阻，模拟一下恒压充电末期小电流转灯情况。。。

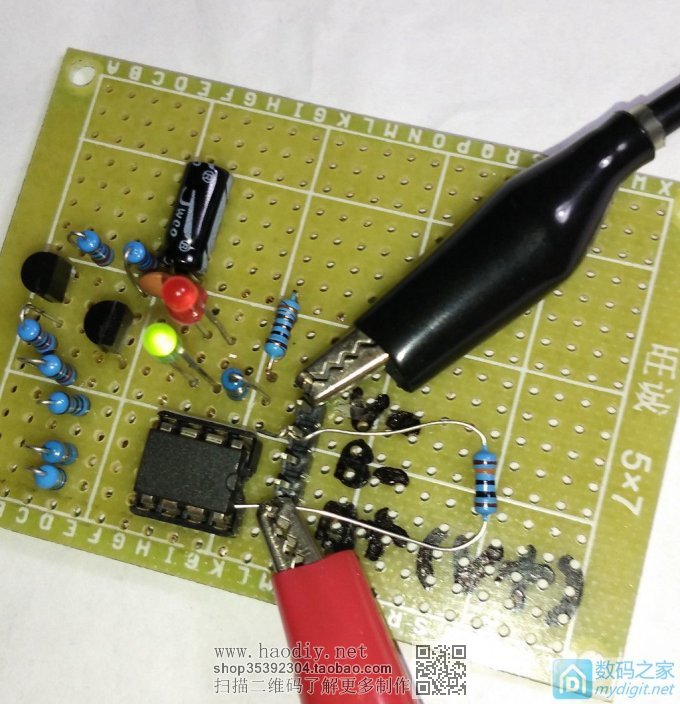

接到电池位置
此时电流40-8=32ma左右，还是绿灯，说明转灯电流大于32ma。。。

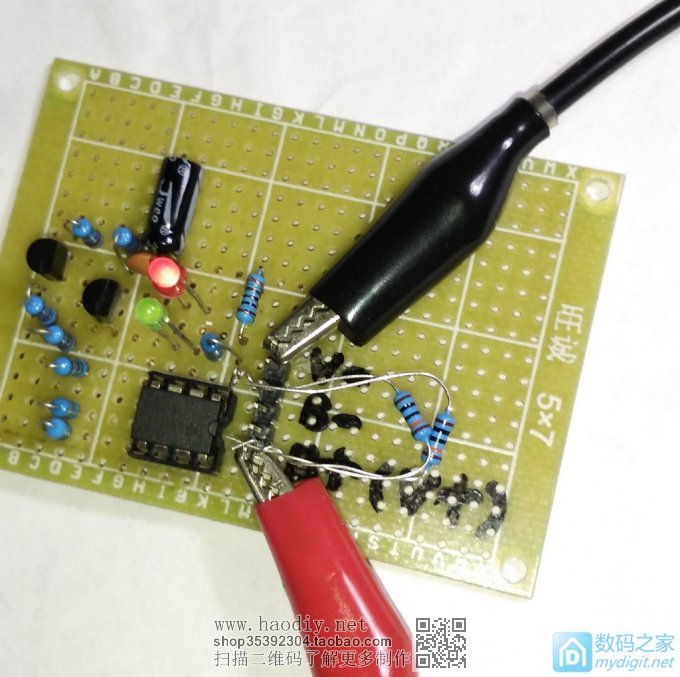

再来，两个130欧电阻并联，接电池位

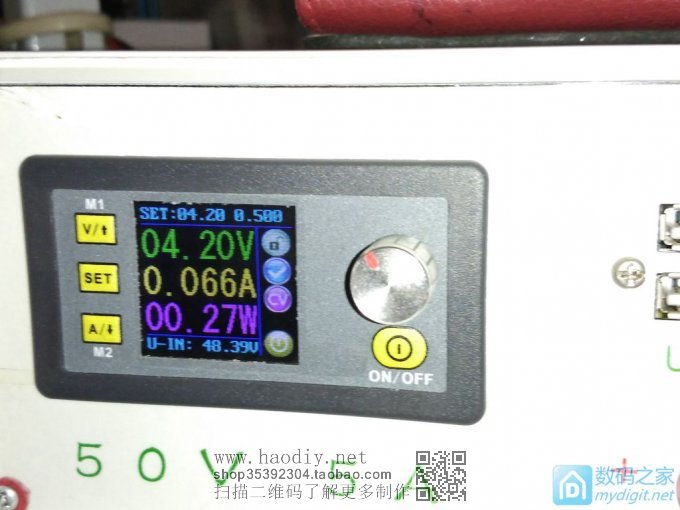

电流66-8=58ma，此时绿灯灭，红灯亮，说明转灯电流小于58ma

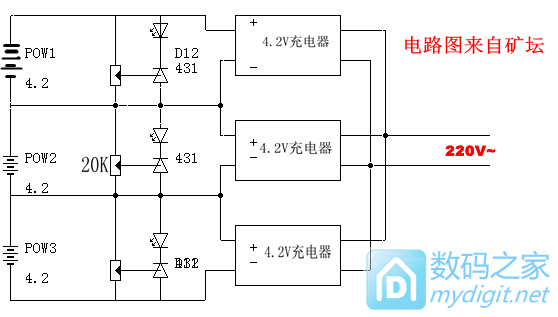

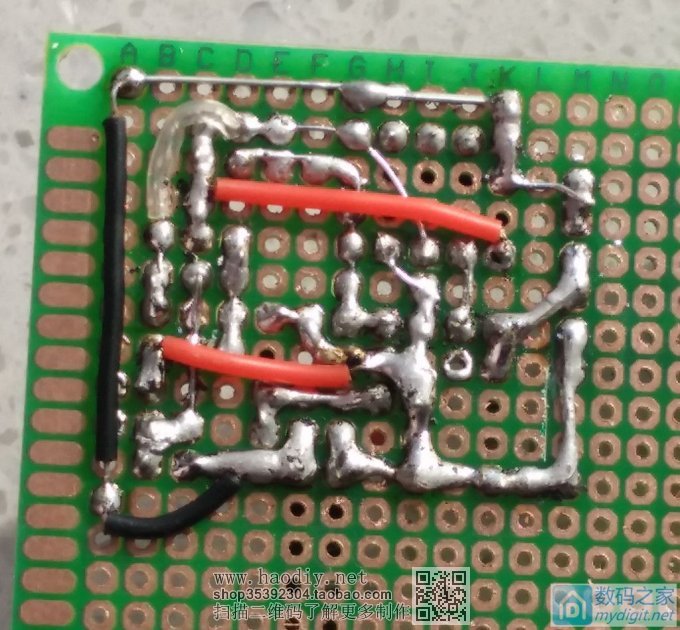

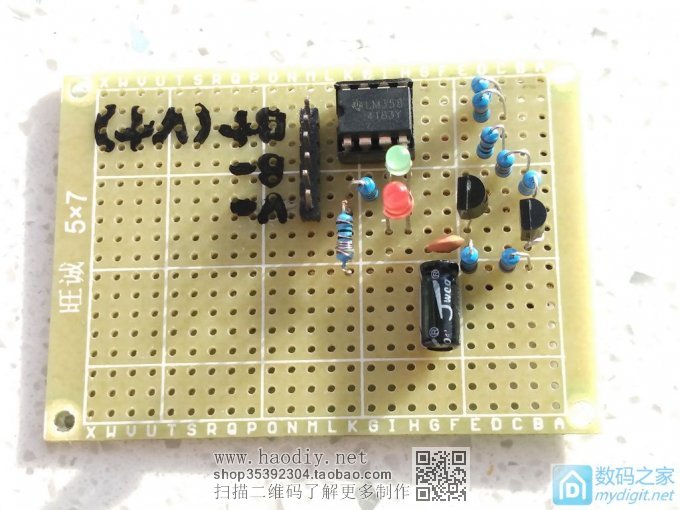

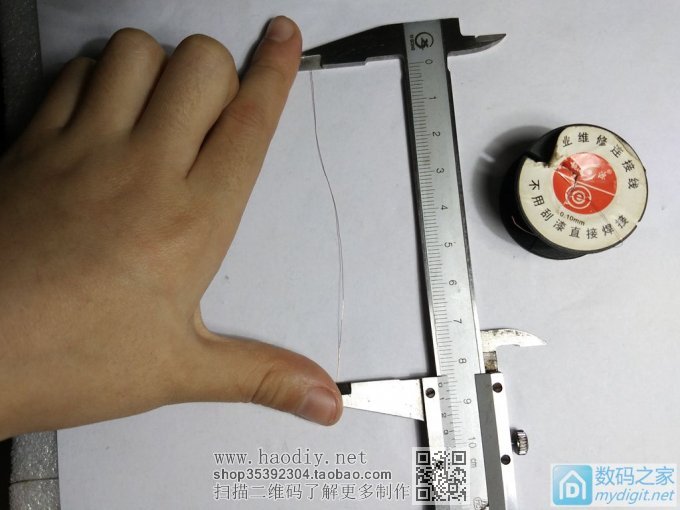

经以上苦逼的实验，验证了充满转灯电流在32-58ma以内，电路可行！！ 动动脑筋的话，再改下电路，加上这个小板甚至可以把普通4.2V电源改造为智能3段式锂电池充电器。。。 当然没有4.2v电源可以用5V电源改啊，5V电源多的是啊， 这样就不要4056，也不要4057了，平衡充也就快鼓捣出来了   继续鼓捣它吧布线图我就不上了，着急出结果胡乱插了插，用了两颗跳线  ，2颗虽然不多，问题是一共才10多个元件啊，要是几十几百个。。。好，放过我！！  正面  背面  关于取样0.1欧电阻，没有毫欧表也顾不得鼓捣恒流源，直接凭感觉， 我想大概是这么长 ，经试验还真差不多！！把这线绕在一个直插电阻上作为取样电阻，图片没拍。  这东西我感觉很有意思啊， 图省事的话下面还有一图，不过转灯只是靠电压，可能电池刚到恒压阶段就转灯了， 而此时电池并没充满，充电电流还很大呢。。。 不过也很实用，关键是简单，嗯，简单才是硬道理。。。  |
