【参赛】精制胆FM三联调谐高频头

时间:2017-08-07 14:45来源:www.crystalradio.cn 作者:chyi3688 点击:
【参赛】精制胆FM三联调谐高频头 ,矿石收音机论坛
精制胆FM三联调谐独立高频头

2014矿坛diy大赛,思考了一段时间都没拿定主意,制作什么参赛呢,经过认真思考,应制作一些坛友喜欢的,有参巧制作价值的,最终

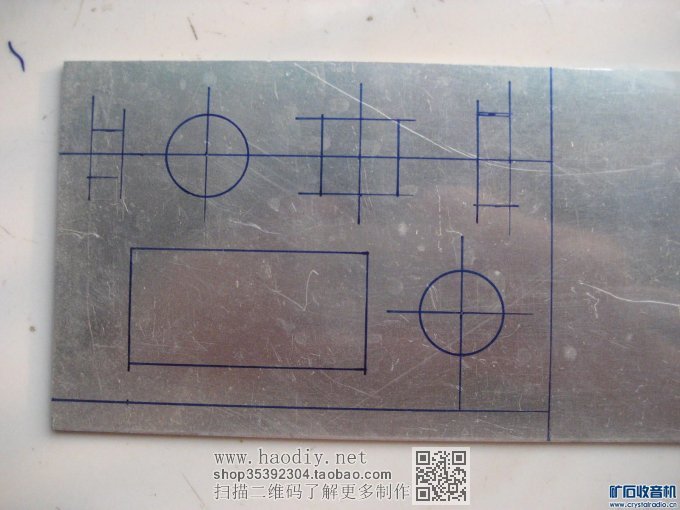

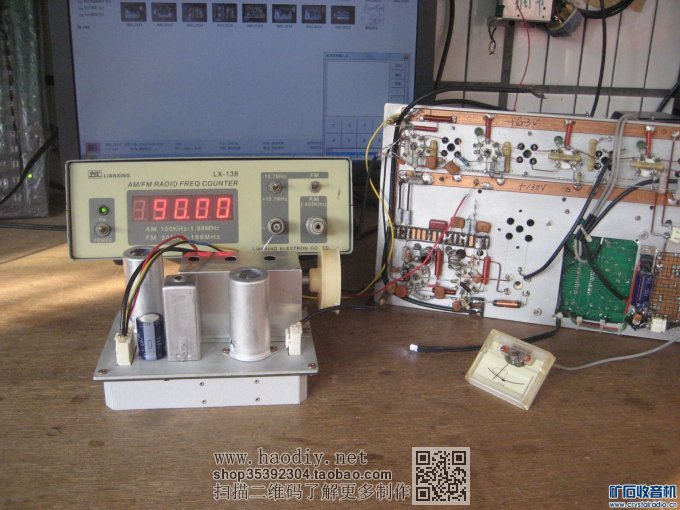

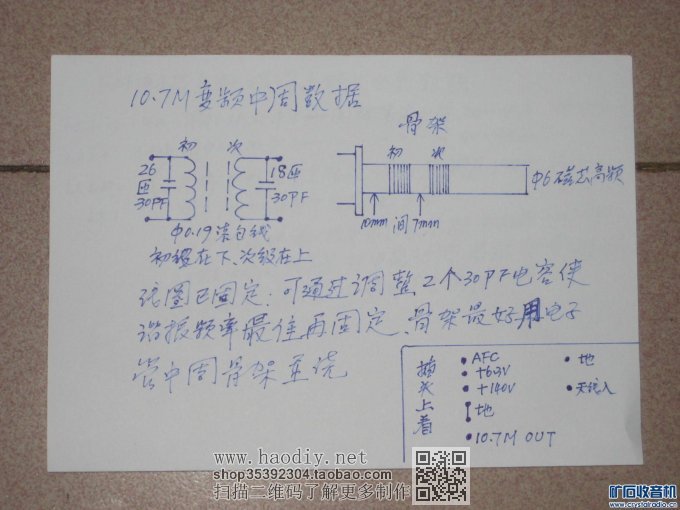

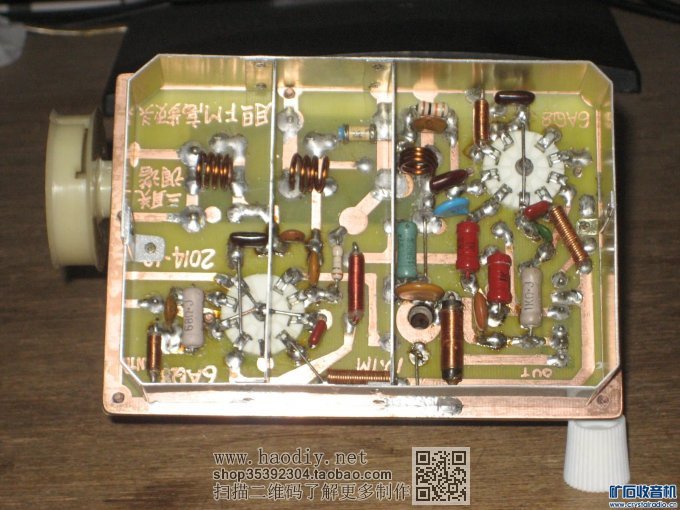

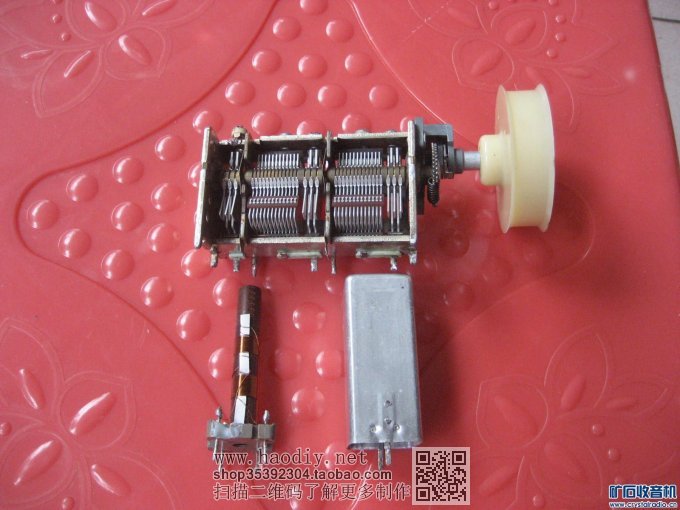

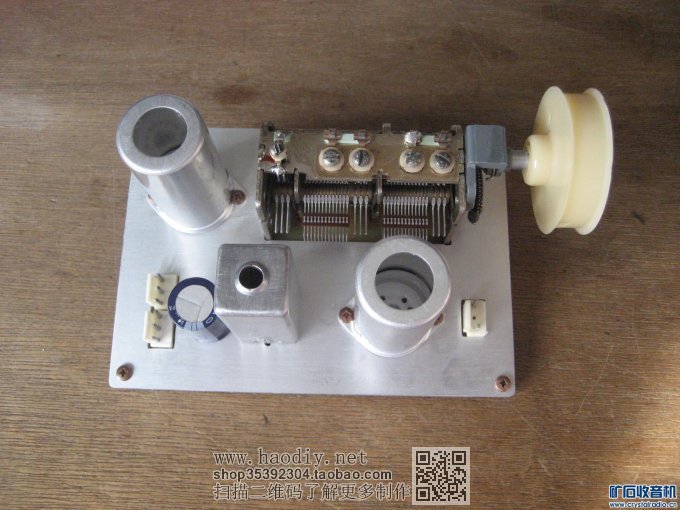

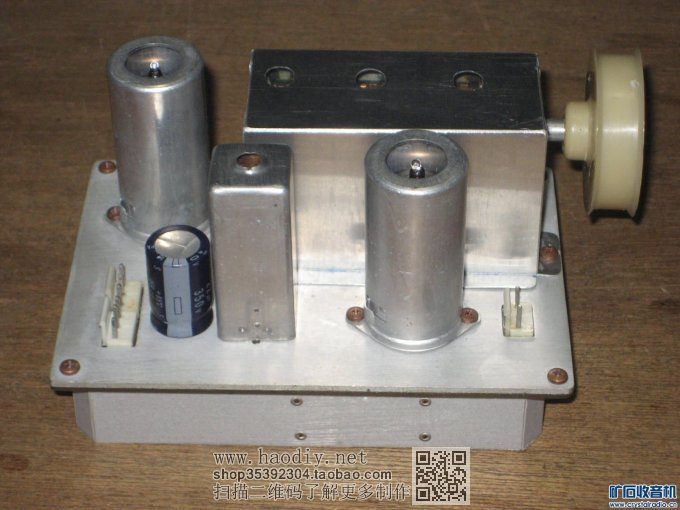

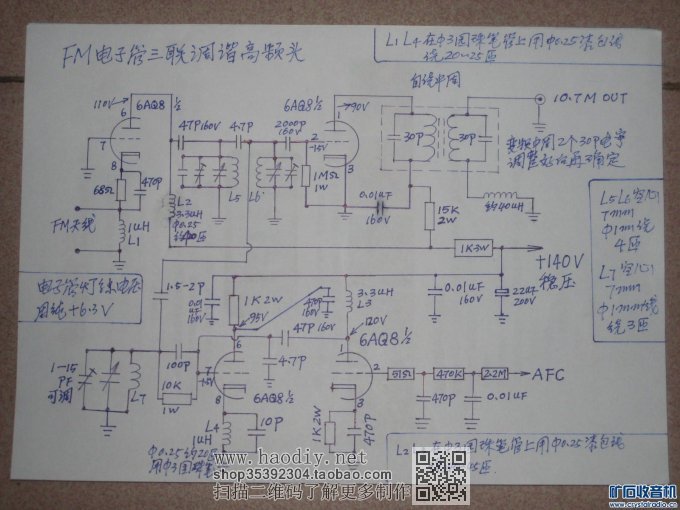

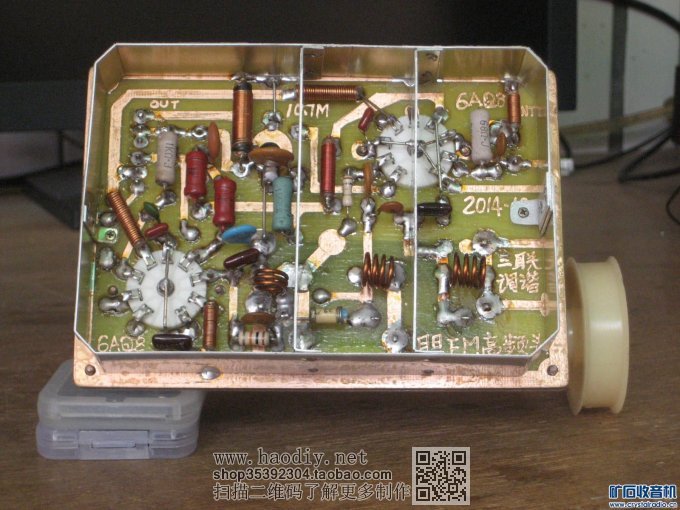

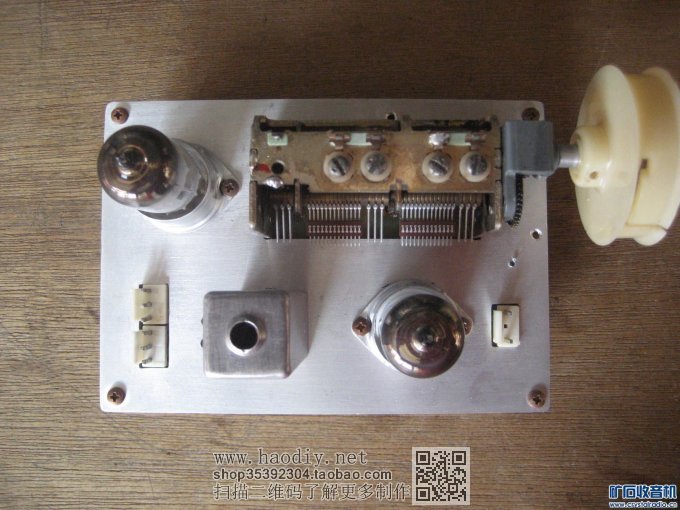

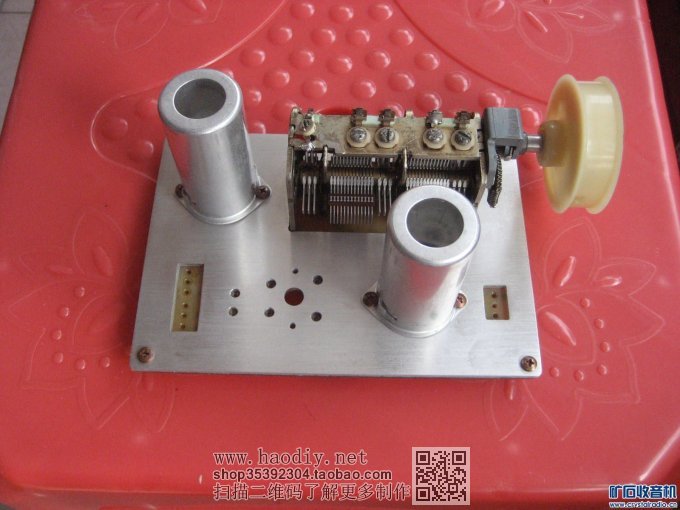

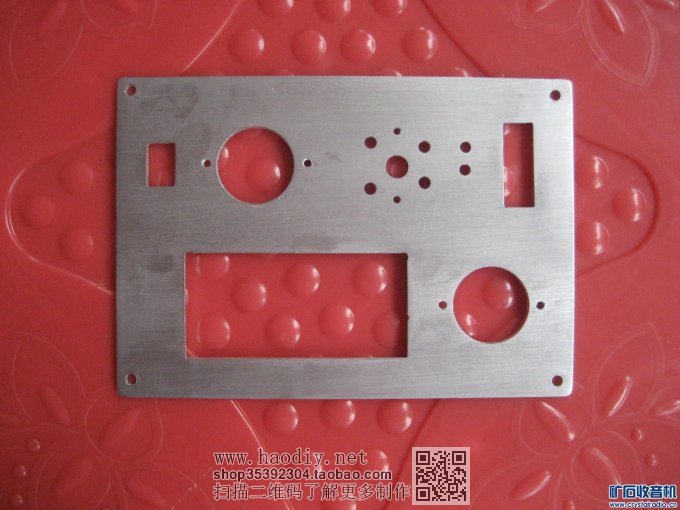

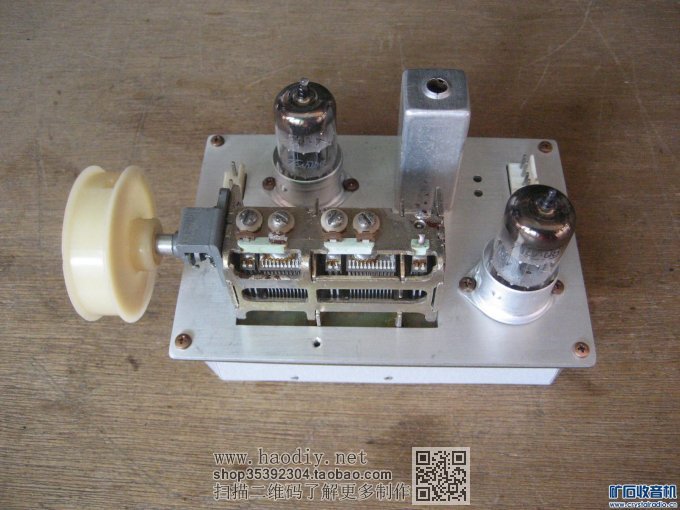

决定制作胆FM三联调谐独立高频头进入参赛,也希望坛友们喜欢.断断续续经过一个多月构思布局,元件的准备,元件的测试,机件的板金制作,pcb板制作,安装及调试,于11月21日正式完工,外表及其效果很满意.此电路不复杂,电感线圈无抽头,无耦合,非常容易调试,容易仿制,成功率高,我安装好后通电就收到强信号电台,且振荡频率稳定,经过反复统绸调试,目前的接收效果,音质,选择性都很好,达到预想的目的,接收灵敏度无仪器测量,估计在中等以上,无仪器,按经验调试,接上室外天线后效果已很好,无仪器调试能达到这效果我已非常满足了,现上图欢迎矿坛朋友们指点及拍砖.

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头

【参赛】精制胆FM三联调谐高频头
