【参赛】场管/二极管双回路矿石机(不断更新)

时间:2017-08-08 14:50来源:www.crystalradio.cn 作者:B-25 点击:
【参赛】场管/二极管双回路矿石机(不断更新) ,矿石收音机论坛
最近找到了几只3dj7场效应管,不知道能不能用来做矿石机,便做此机进行实验。

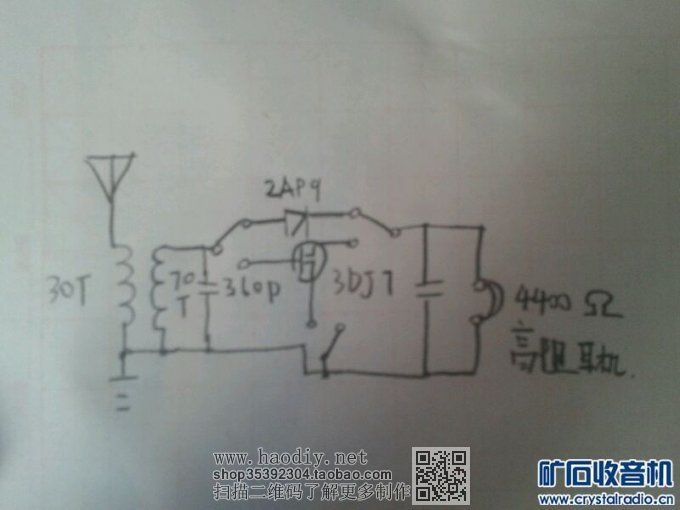

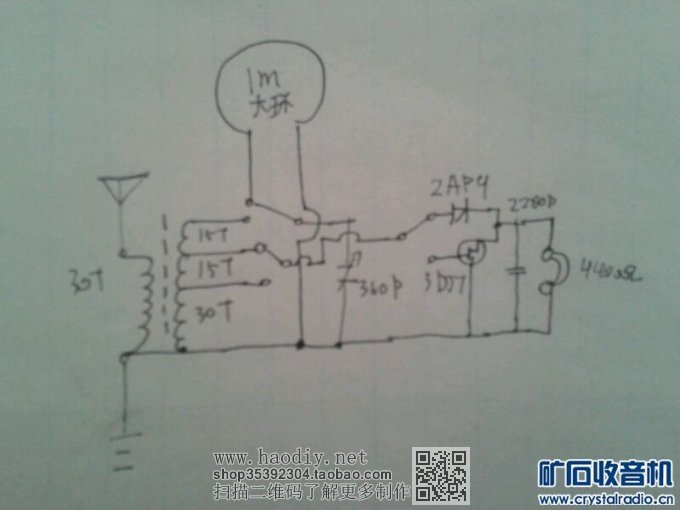

电路图(固定电容是2200p的):
【参赛】场管/二极管双回路矿石机(不断更新)

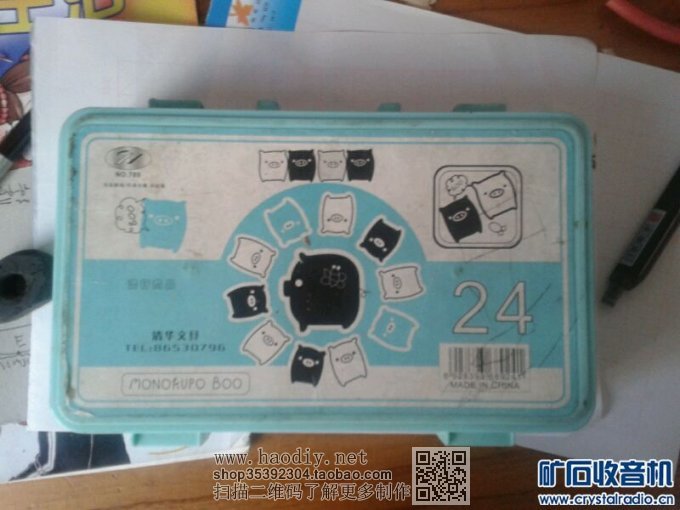

底座是用彩笔盒做的:
【参赛】场管/二极管双回路矿石机(不断更新)
线圈用牛皮纸卷的筒,以前的利兹线(之前绕的绕蛛网拆下来的线,抽头没用)
【参赛】场管/二极管双回路矿石机(不断更新)

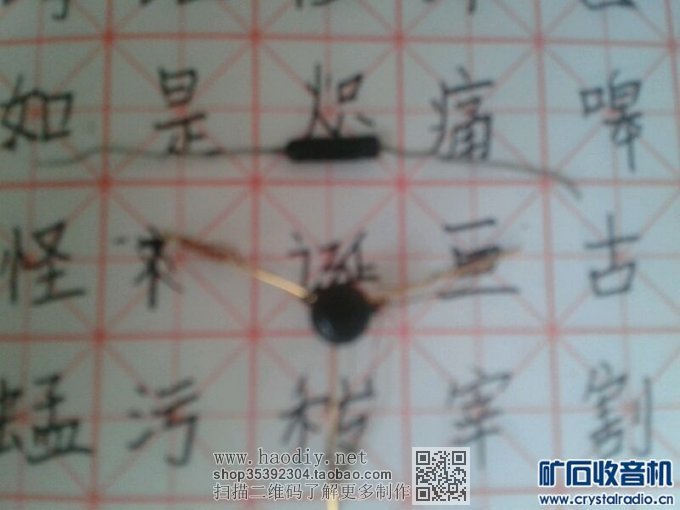

检波器,2ap9和3dj7
【参赛】场管/二极管双回路矿石机(不断更新)


下载附件

2015-2-16 14:44 上传

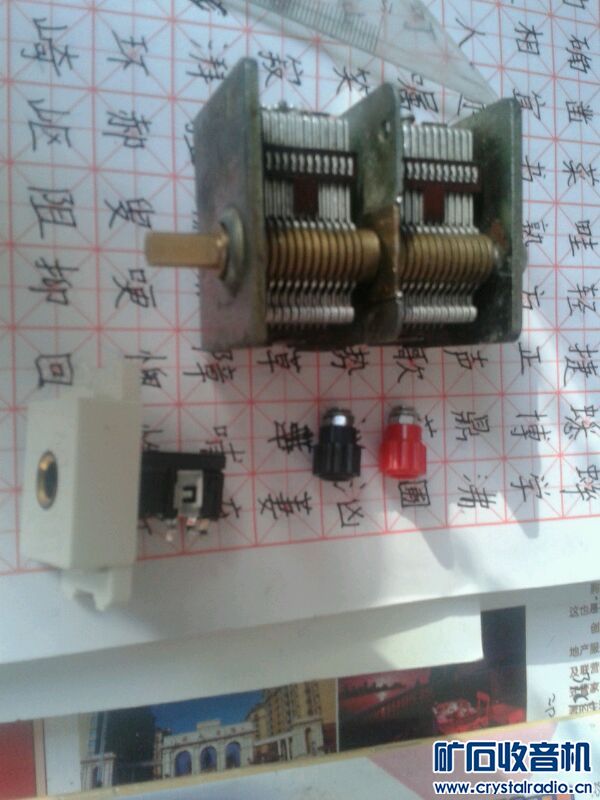

其他零件:

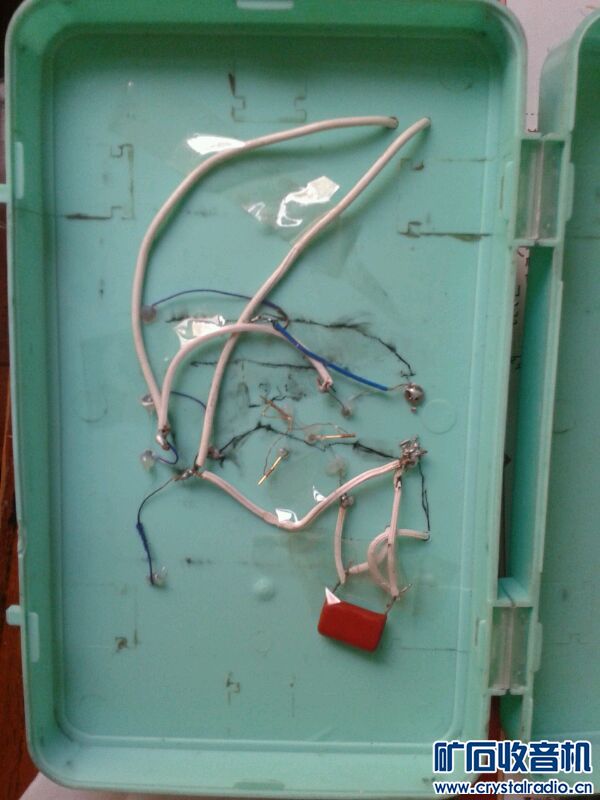

【参赛】场管/二极管双回路矿石机(不断更新)

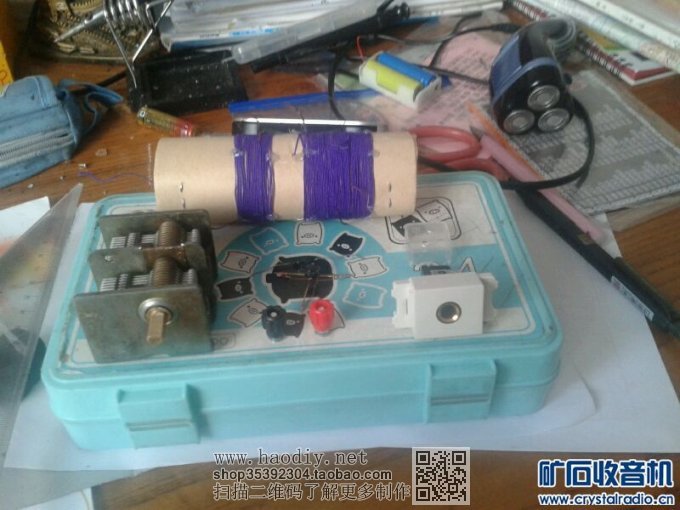

布局(转换开关还没买,布局时用cbm223的外壳表示)
【参赛】场管/二极管双回路矿石机(不断更新)
以后不断更新。

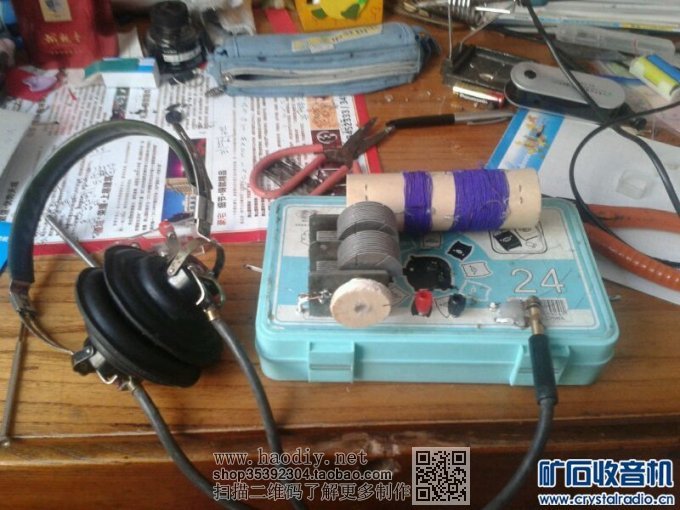

主要零件装好了【参赛】场管/二极管双回路矿石机(不断更新)

RE: 【参赛】场管/二极管双回路矿石机(不断更新)

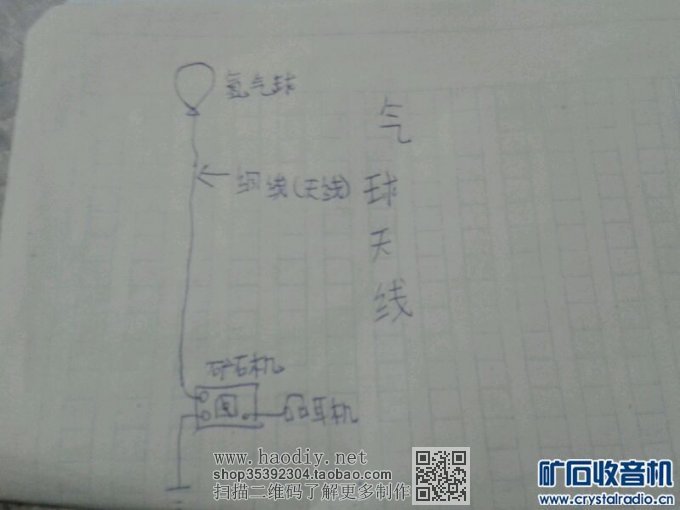

天线设想图:
【参赛】场管/二极管双回路矿石机(不断更新)

二极管检波矿机部分焊好了,就是有点乱
【参赛】场管/二极管双回路矿石机(不断更新)

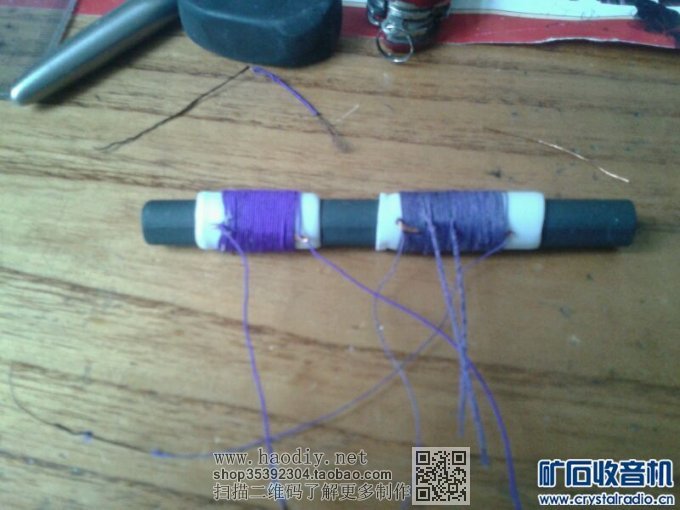

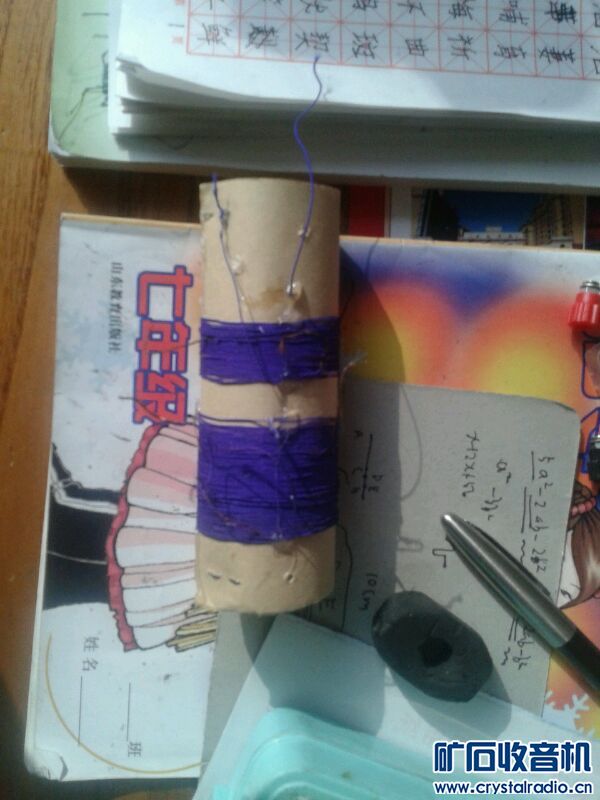

新绕的线圈,听版主的意见,加了两个抽头
【参赛】场管/二极管双回路矿石机(不断更新)

本帖最后由 B-25 于 2015-3-5 16:30 编辑

【参赛】场管/二极管双回路矿石机(不断更新)
