3D打印机 打印PBC雕刻机,带激光雕刻

时间:2017-08-14 17:18来源:www.crystalradio.cn 作者:atom7 点击:
3D打印机 打印PBC雕刻机,带激光雕刻 ,矿石收音机论坛
第一次发帖,位置不对或者有什么违反规则的地方请管理指正,谢谢。
一直制作电路板都是用热转印法,也能做出来一些漂亮的电路板,但是热转印的缺点就是过程繁琐,而且要用到化学试剂多少会对环境有些影响。故一直在想要是能用一个小型的雕刻机来雕刻电路板,应该挺不错的,喝盏茶的功夫就能把电路板做好该多好。此想法围绕自己好多年了,了解了一下雕刻机的价格,工薪阶层伤不起啊,算了 还是自己做一台吧。起先的想法是按照坛友的一个方案就是用钣金做一个。后来考虑到一些钻孔问题,自己打孔位置不能很精确的定位,用激光,算了还是伤不起3D打印机 打印PBC雕刻机,带激光雕刻 。之前因为经常做一些小零件所以做了一台3D打印机,突发奇想,何不用3D打印机直接打印一台雕刻机能?说干就干,首先先用CAXA 设计,熬了两个晚上,终于设计完毕。废话不说 先上设计图以及成品图。

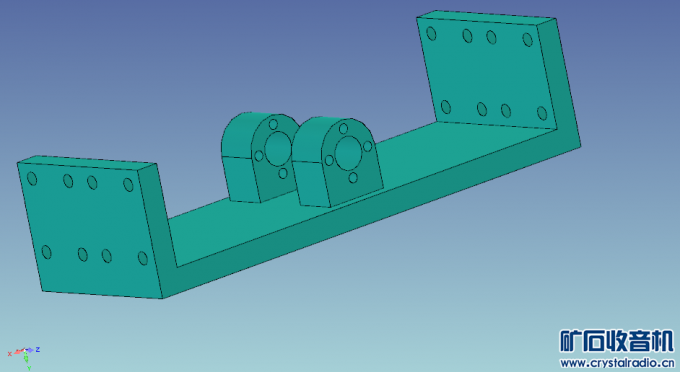

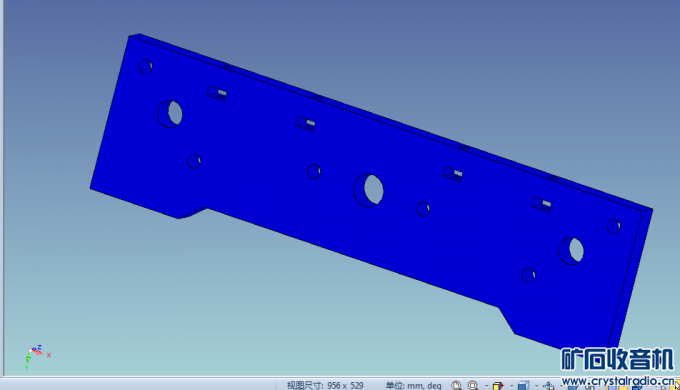

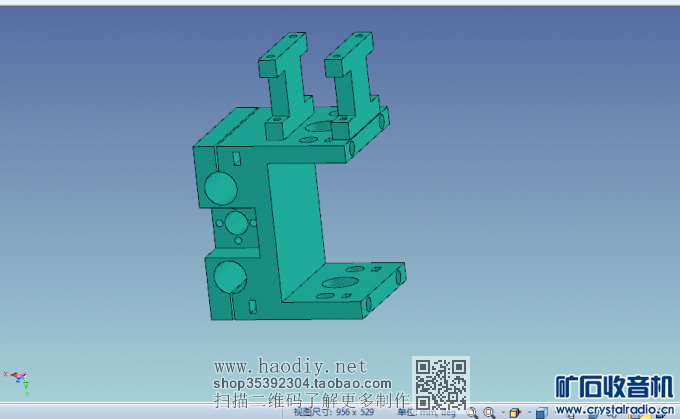

装配图1

3D打印机 打印PBC雕刻机,带激光雕刻

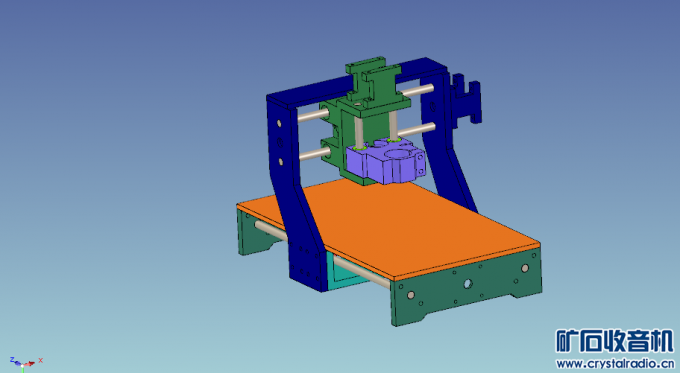

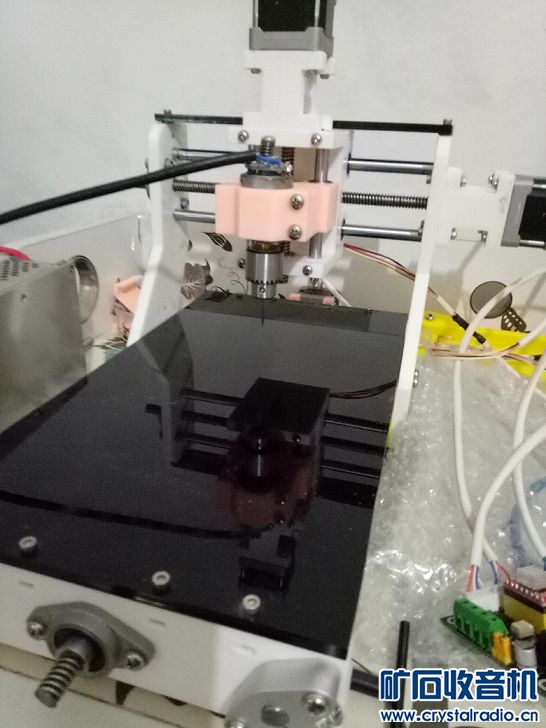

完成后的样子

3D打印机 打印PBC雕刻机,带激光雕刻

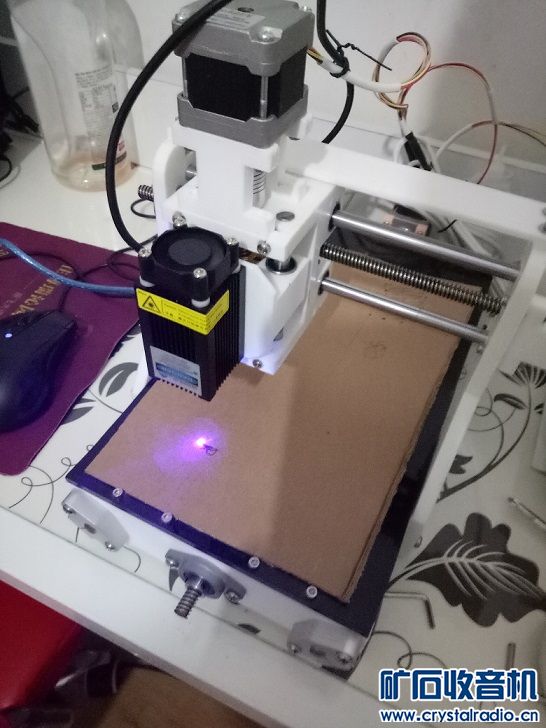

换成激光雕刻

3D打印机 打印PBC雕刻机,带激光雕刻

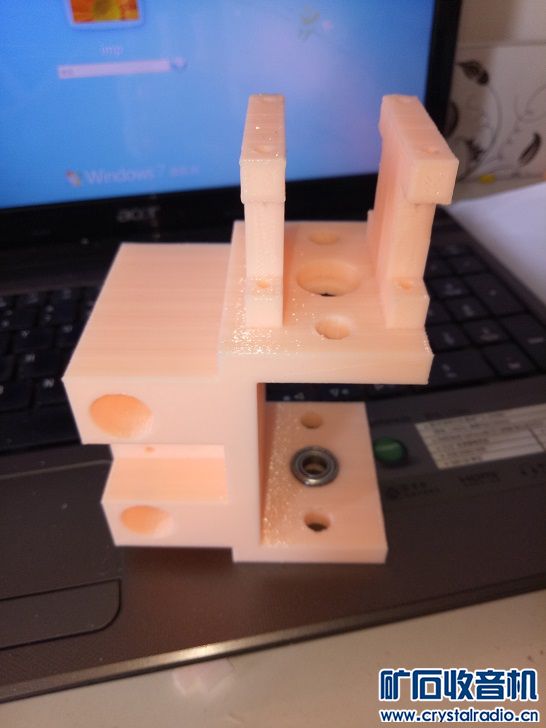

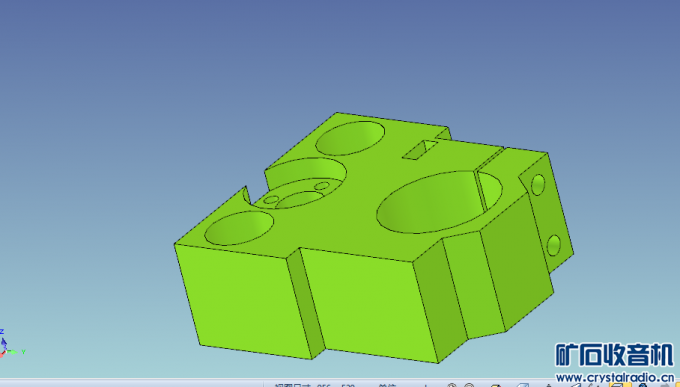

主轴电机夹

3D打印机 打印PBC雕刻机,带激光雕刻

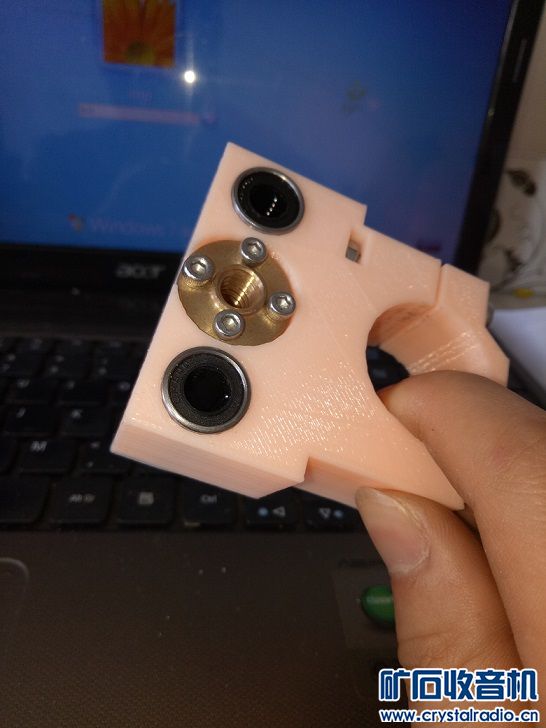

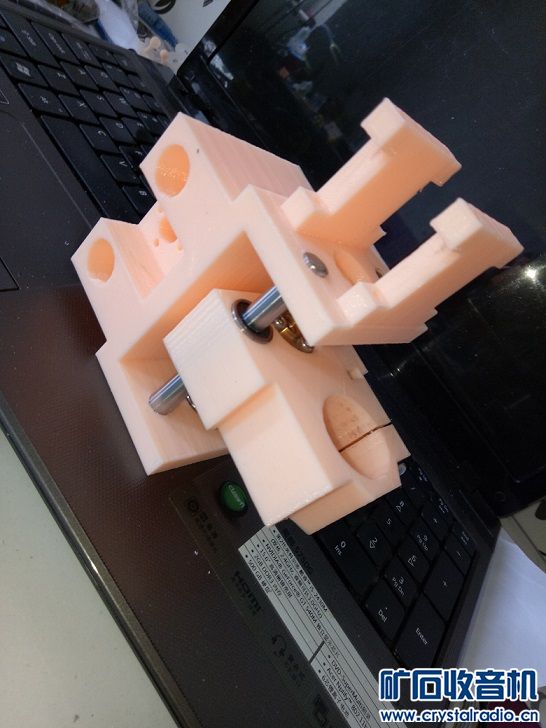

打印好的,装上直线轴承和梯形丝杆螺母

3D打印机 打印PBC雕刻机,带激光雕刻





Y活动件

3D打印机 打印PBC雕刻机,带激光雕刻





打印好的

3D打印机 打印PBC雕刻机,带激光雕刻





组装起来看看

3D打印机 打印PBC雕刻机,带激光雕刻

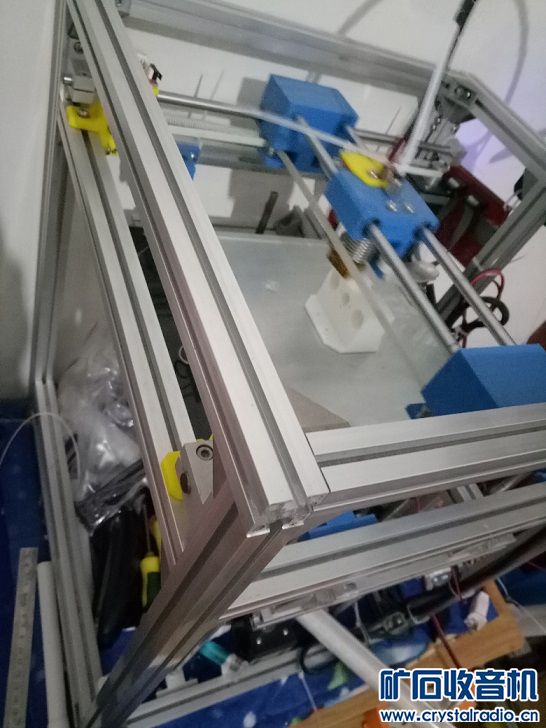

3D打印机正在工作中

3D打印机 打印PBC雕刻机,带激光雕刻

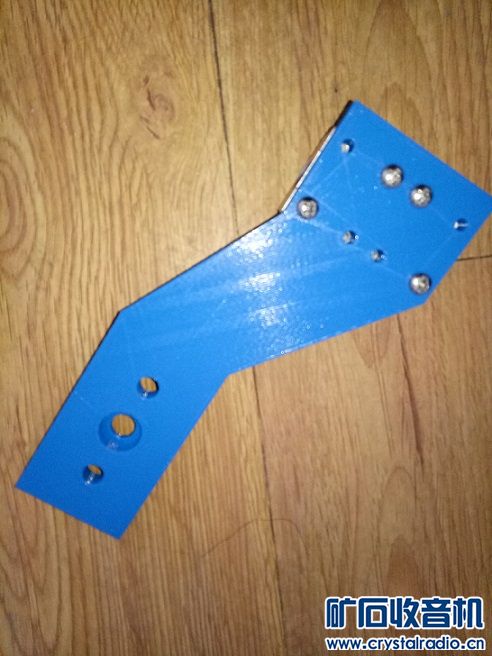

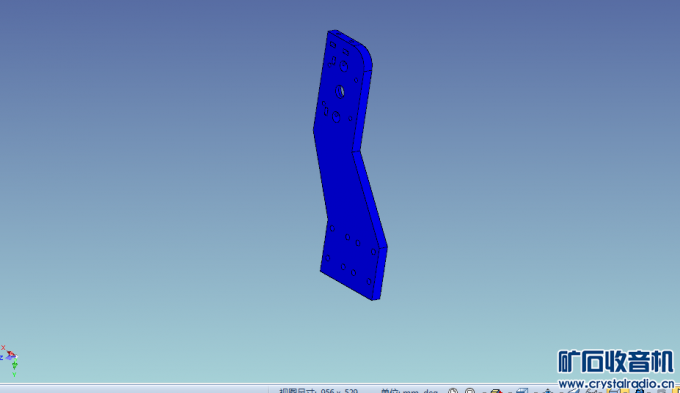

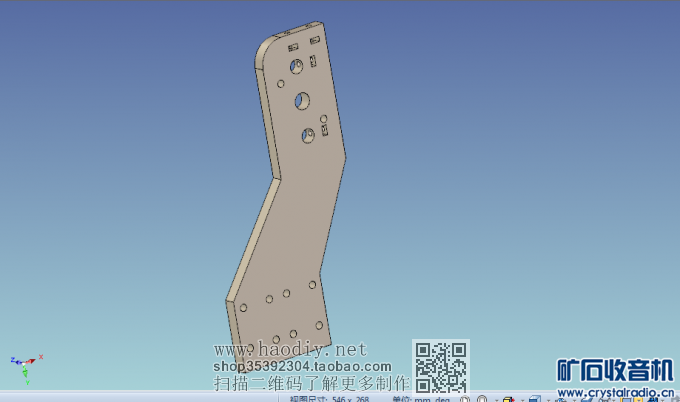

今天继续。。。Y臂





3D打印机 打印PBC雕刻机,带激光雕刻





3D打印机 打印PBC雕刻机,带激光雕刻

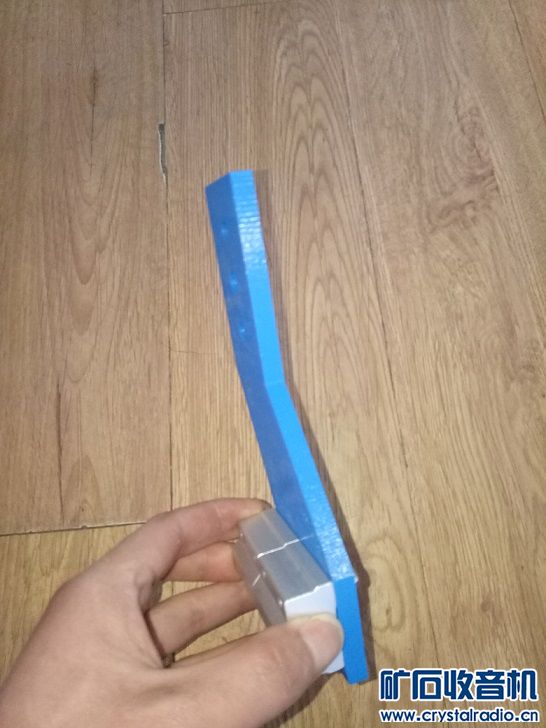

打印好的

3D打印机 打印PBC雕刻机,带激光雕刻

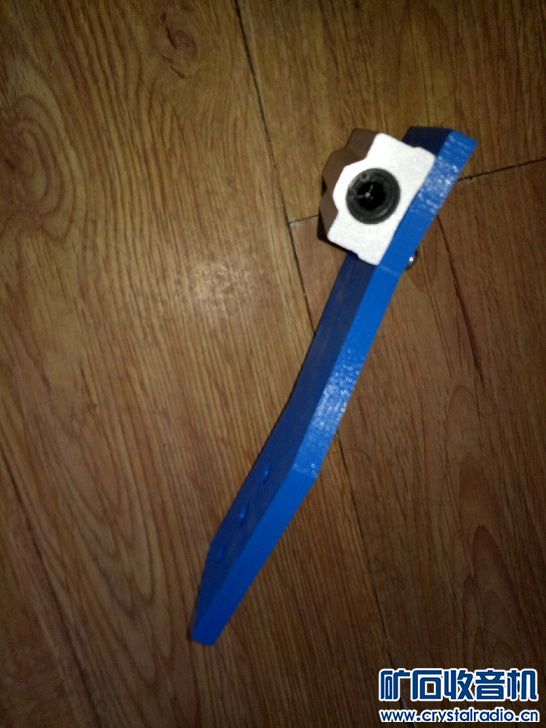

装上直线轴承试试

3D打印机 打印PBC雕刻机,带激光雕刻





3D打印机 打印PBC雕刻机,带激光雕刻

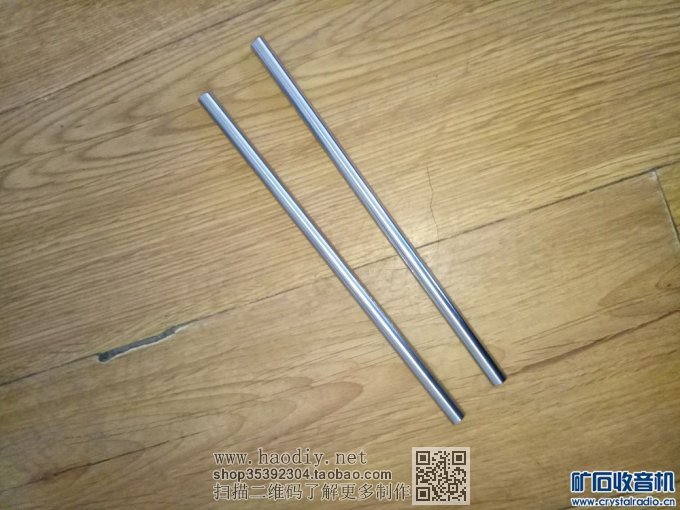

8mm光轴

3D打印机 打印PBC雕刻机,带激光雕刻





3D打印机 打印PBC雕刻机,带激光雕刻





3D打印机 打印PBC雕刻机,带激光雕刻





3D打印机 打印PBC雕刻机,带激光雕刻





打印出来组装起来看看,打印一半蓝色的耗材没有了,就接了黄色的,嘿嘿还挺好看

3D打印机 打印PBC雕刻机,带激光雕刻

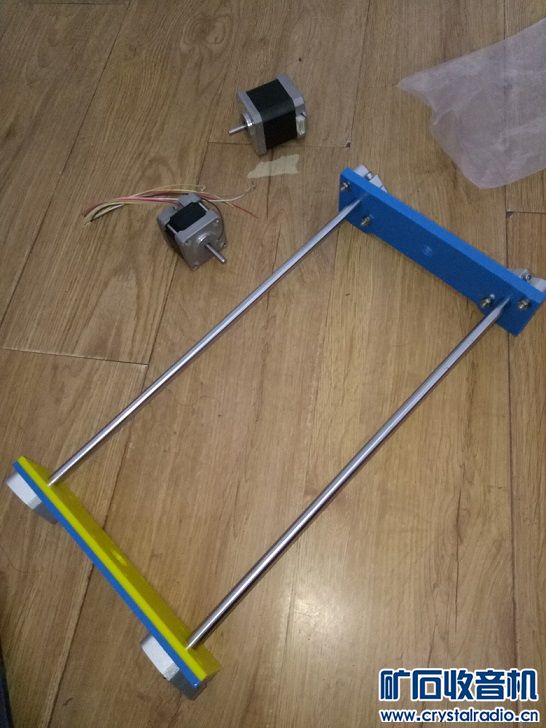

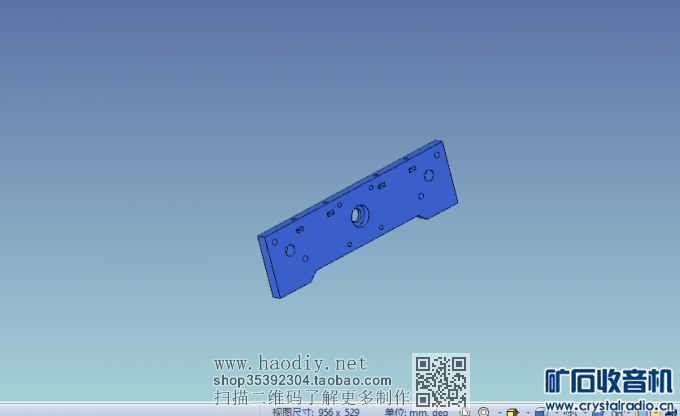

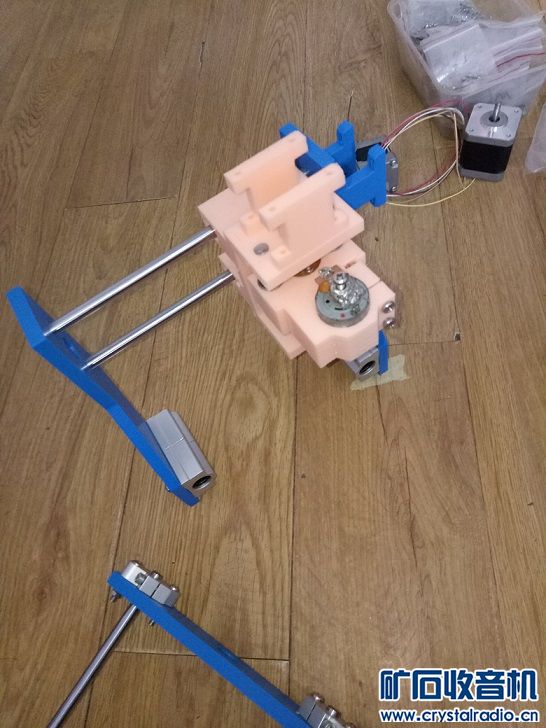

Y方向连接

3D打印机 打印PBC雕刻机,带激光雕刻
