使用高音喇叭音膜制作压电耳机

时间:2017-08-19 21:23来源:www.crystalradio.cn 作者:drzhu 点击:
使用高音喇叭音膜制作压电耳机 ,矿石收音机论坛
上次为了自制舌簧耳机,购买了多个高音喇叭音膜,舌簧耳机制作失败。音膜就放着没用。最近又买了10个5cm直径和10个3.5cm的压电陶瓷片。尝试做压电耳机。
开始直接拿5cm的陶瓷片做振膜,效果没想象的好,还比不上购买的5cm无源压电蜂鸣器。
然后想来想去,何不试一下把陶瓷片粘在喇叭音膜上试试。

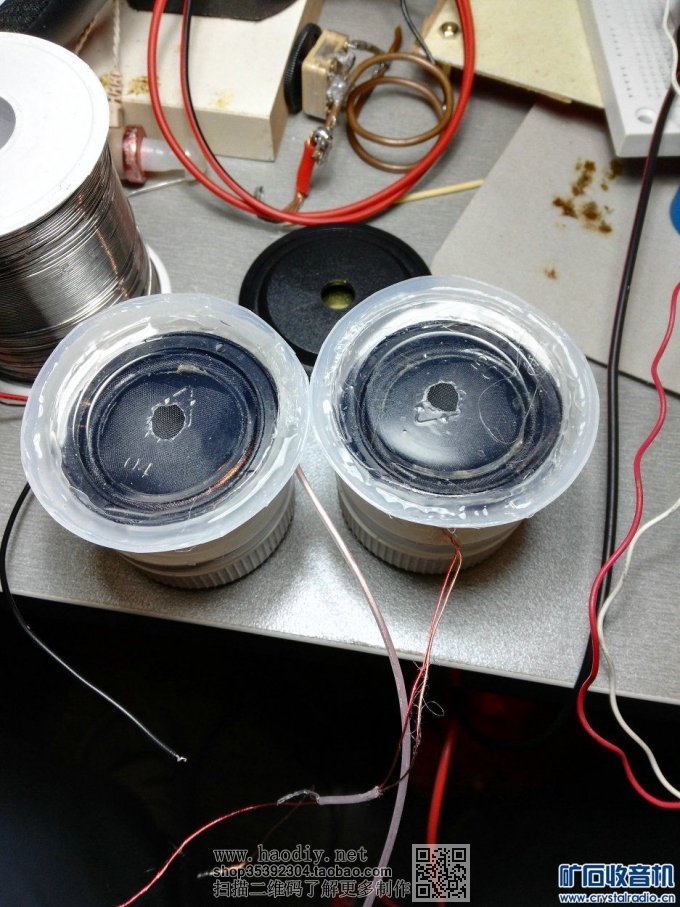

说干就干,构思一下,做成了两个使用喇叭音膜的压电耳机。

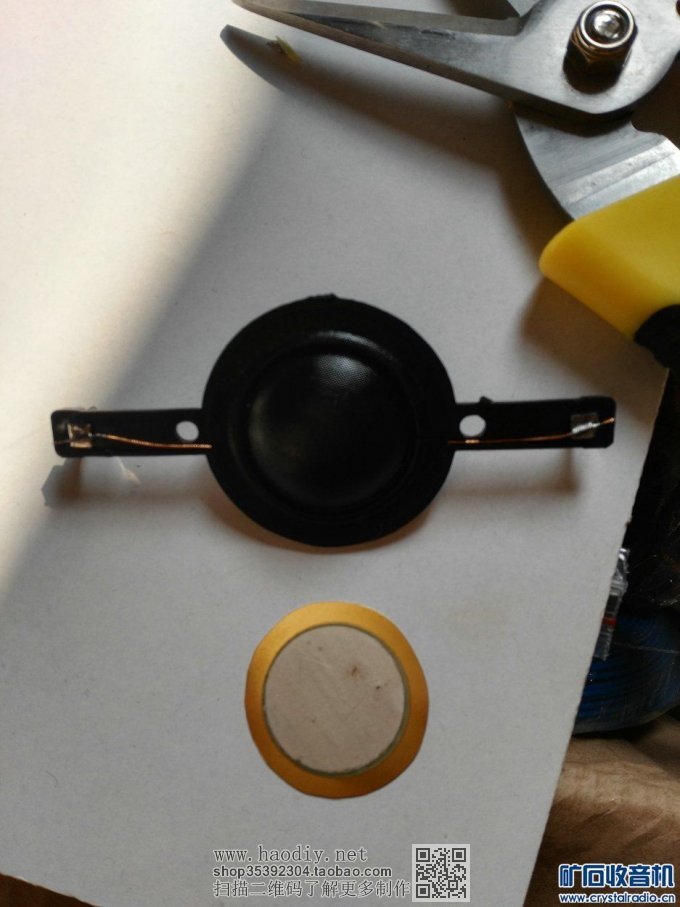

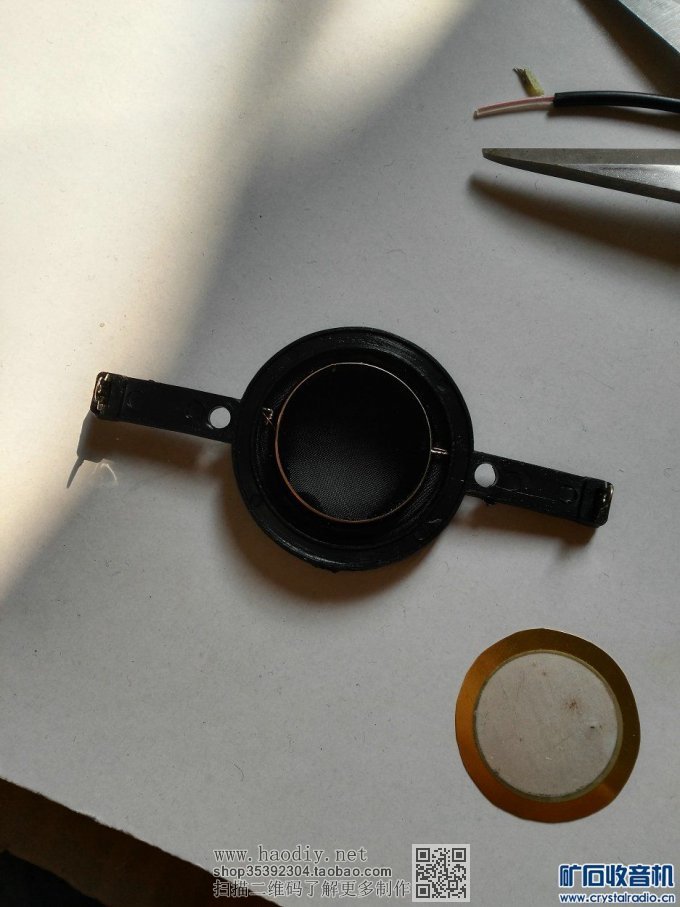

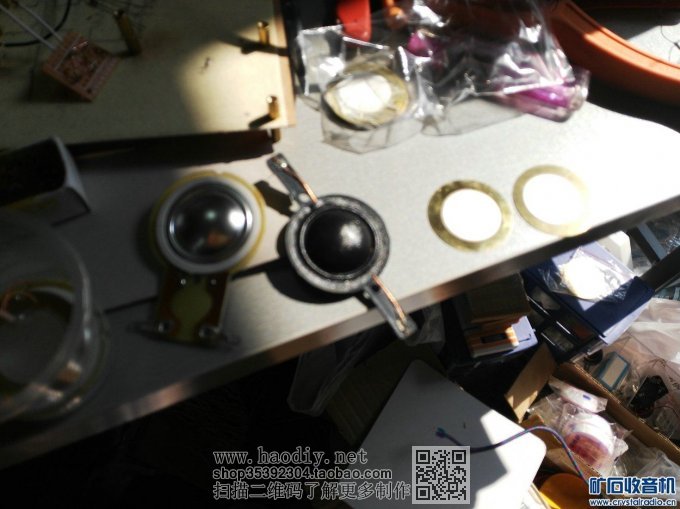

我有几种音膜,初步看使用布质(我看不出是什么布)音膜比使用镀铝音膜好一点。(只是个人感觉,大家感兴趣可以实验各种音膜。)

制作方法

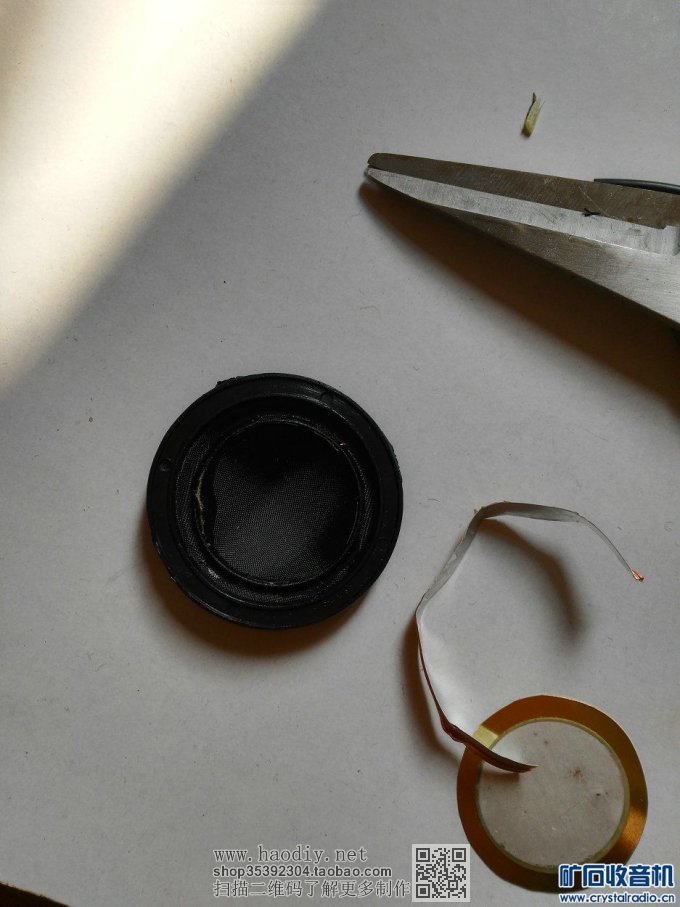

1  使用3.5cm的压电陶瓷,把它剪小一点只保留边缘一点铜片焊接用。

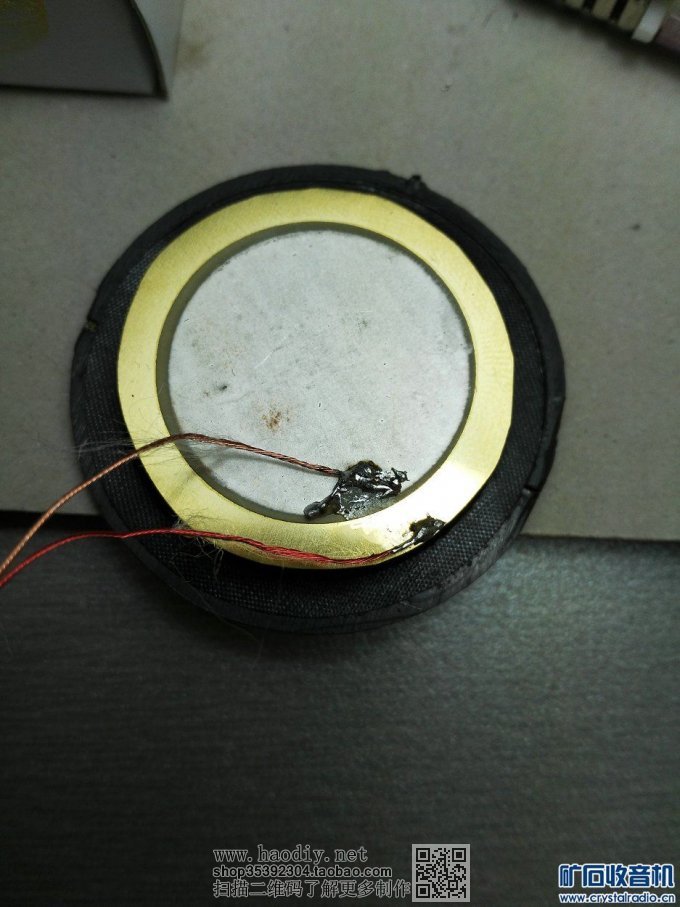

2  把引线焊接好,注意使用软的细的引线。
3  把焊好的瓷片粘在音膜的圆弧最高点,我是用的是502胶水。

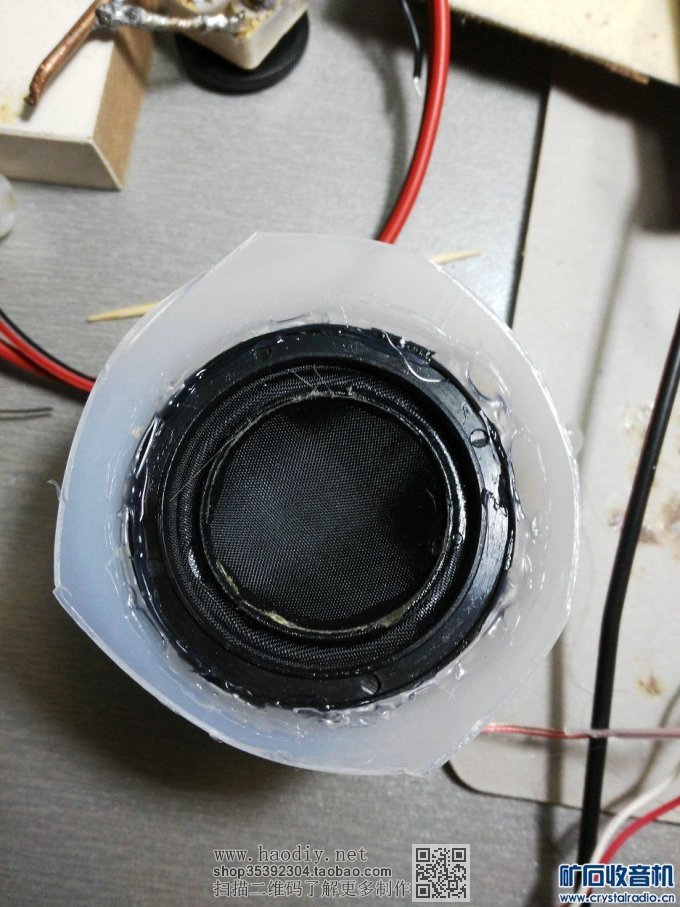

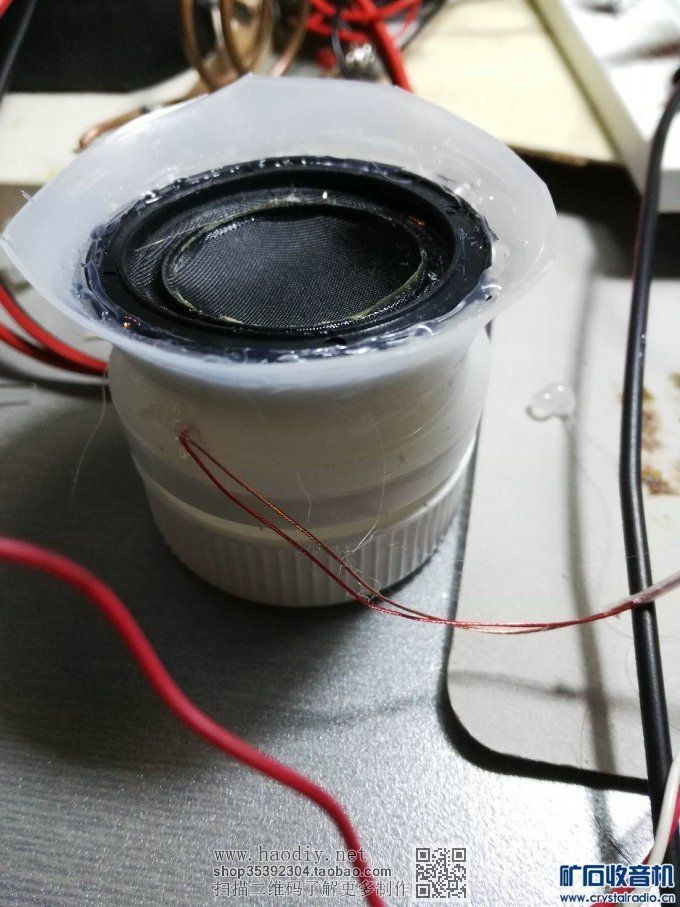

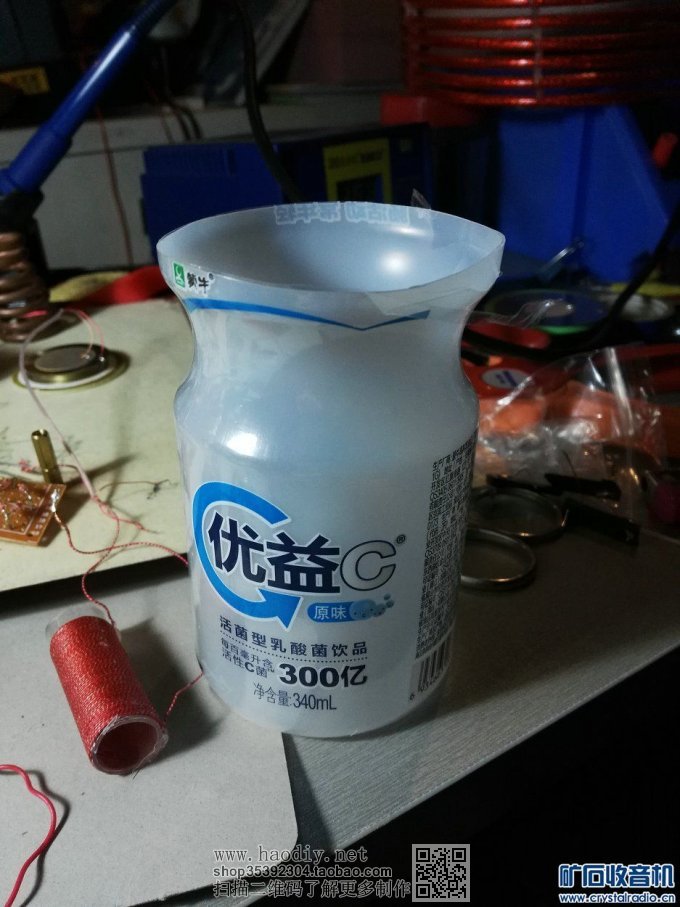

4  把这个组件安装在一个剪下的牛奶瓶瓶嘴里。


我上几个图,大家一看就明白。


晚上完工后,正赶上短波中国之声播放维也纳音乐会,接上一听,效果不错!

虽然是急急忙忙做的,外表难看,但比起直接用陶瓷铜片做振膜效果要好。
