简易的阻抗变换捡波器

时间:2017-08-20 20:10来源:www.crystalradio.cn 作者:L.D.XIONG 点击: 次
简易的阻抗变换捡波器 ,矿石收音机论坛

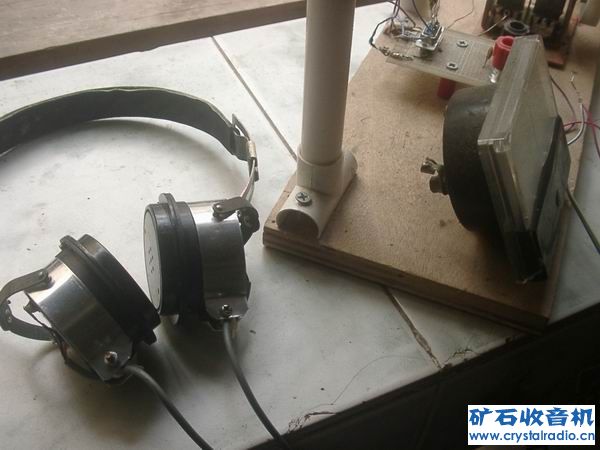

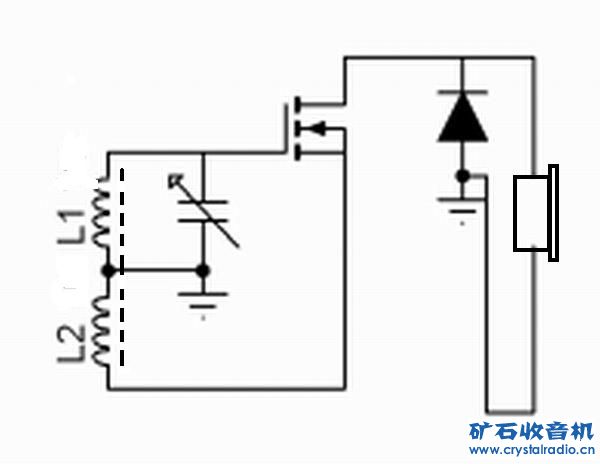

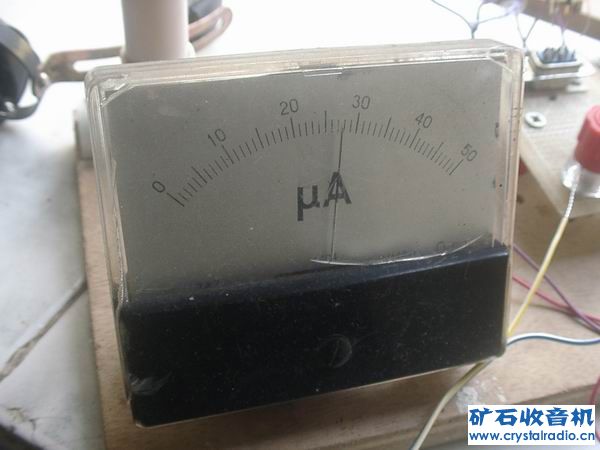

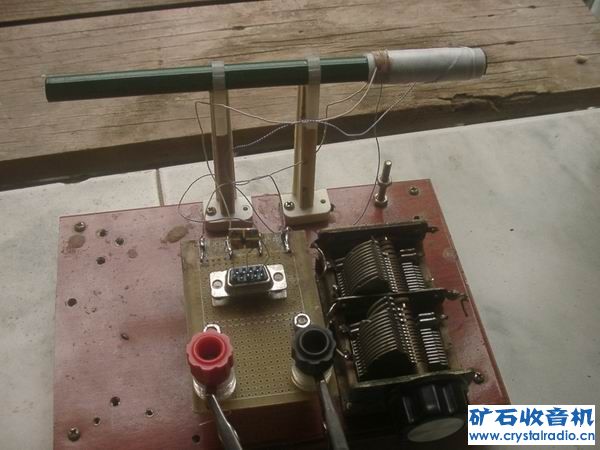

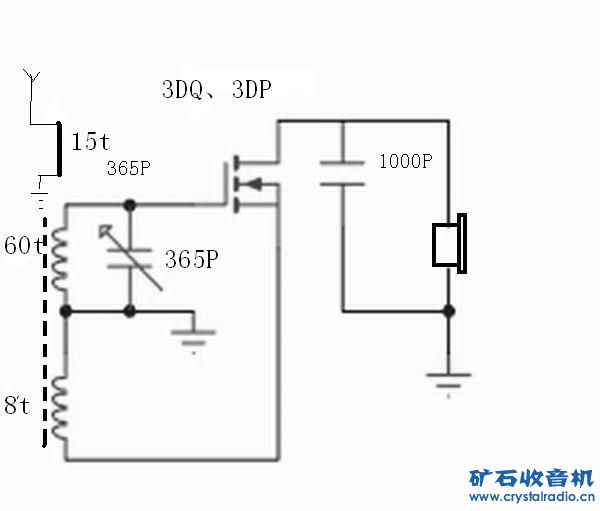

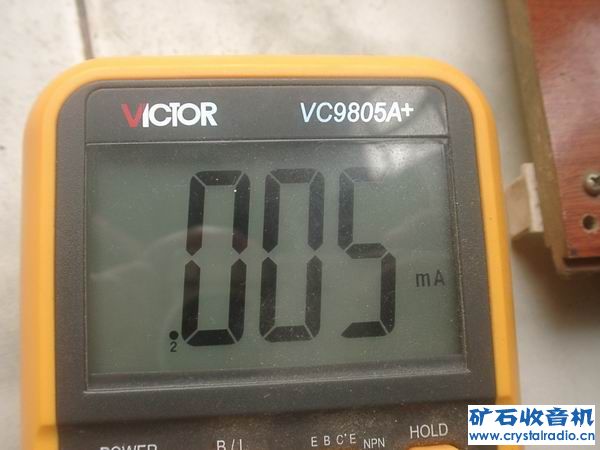

增强型MOSFET管3DQ，经李兄测试发现它输入阻抗极高，而输出阻抗很低，这就为我们提供了用低阻耳机直接听矿机的可能，经试验，无论是无天地线的方框机或有天地线矿机，使用原装的SC2-300、SHH1均满意收听，在耳机处并上一个二极管更大声（正接地），简易的矿机可以在磁棒上绕L1=60T，L2=8T配365P可变，再绕一个15T接天地线，调整这个线圈位置可达到满意的灵敏度和选择性，单支磁棒机无天地线接收本地台约5-9μΑ。
测试, 耳机, 二极管, 灵敏度, 增强型





简易的阻抗变换捡波器





简易的阻抗变换捡波器





简易的阻抗变换捡波器





简易的阻抗变换捡波器





简易的阻抗变换捡波器





简易的阻抗变换捡波器
