几十年后重玩矿机

时间:2017-08-27 22:15来源:www.crystalradio.cn 作者:qg2007 点击:
几十年后重玩矿机 ,矿石收音机论坛
偶尔在中华相机坛看到矿坛的链接,勾起老汉的玩心,前些天翻箱倒柜的把老零件找了出来,在坛里亮了一下。这几天终于腾出手来,把几台相机的活计赶完了。从昨天开始,冲洗空气可变,把一个3刀2的磁芯波段开关改成1刀8。

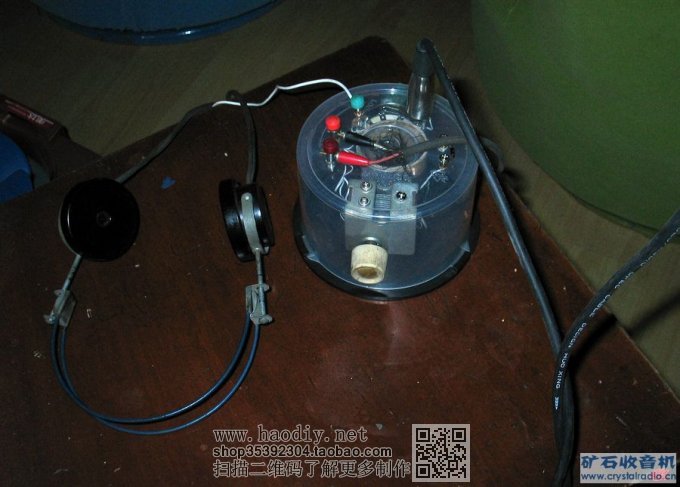

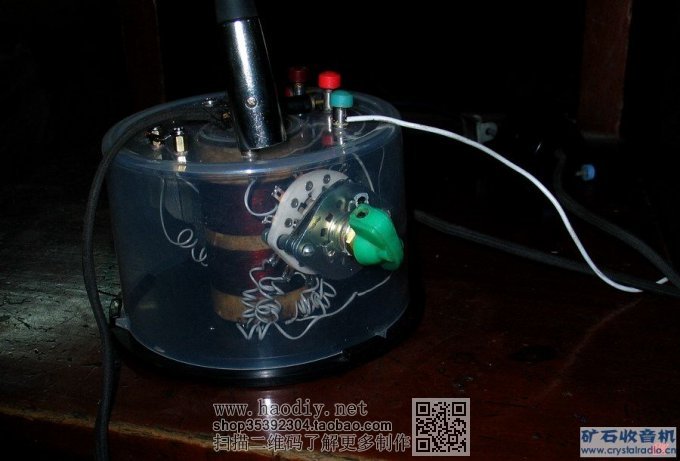

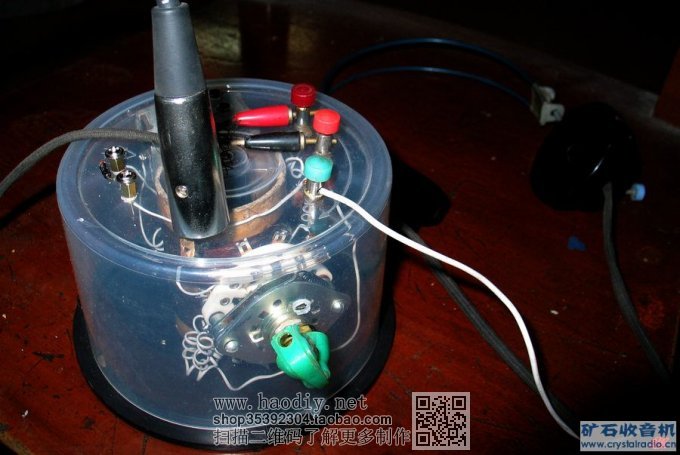

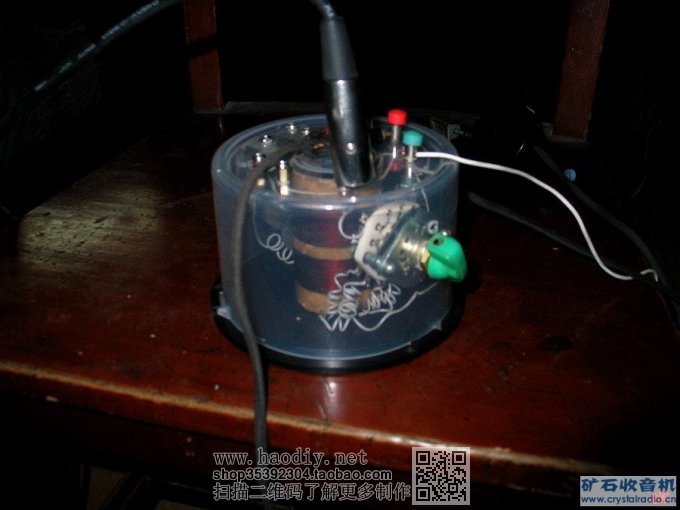

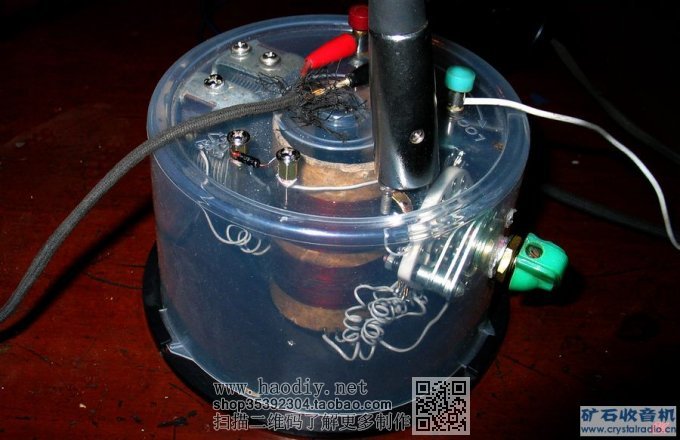

用电脑排线焊接连线,双回路,用大光盘盒做机壳,这也是受坛里的启发。空气可变等细软在里面,不会落灰了,以后这个就不再拆了。3000P瓷片电容,大声耳机,四个接线柱,2AP9用电脑的主板柱引到外面接,准备试试几个检波二极管。因为掏着装,里面的连线多盘成螺旋状,我这矿机不讲分布电容,出声就行。更谈不上Q值,这老线圈Q低,最高Q值的零件就是磁芯分线器几十年后重玩矿机 。

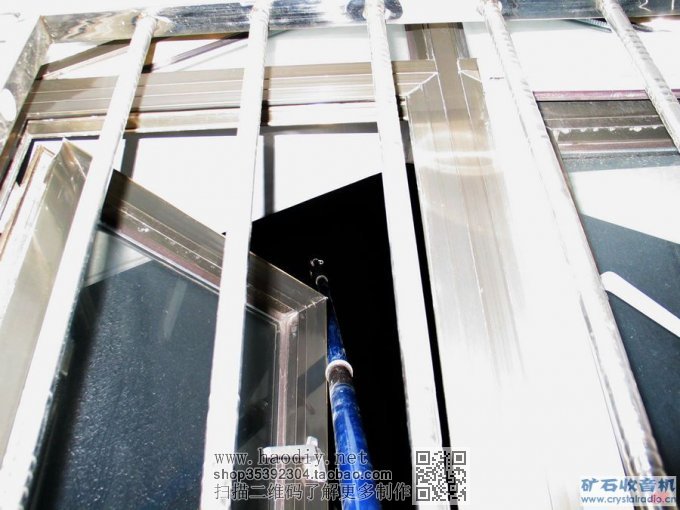

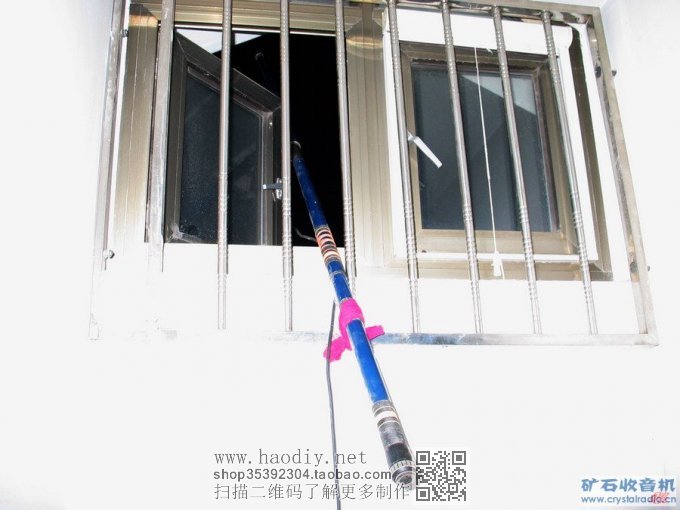

晚上焊好试机,把3米长的电线甩到窗外,没声,这钢筋混凝土房子不行。拿着机子上阁楼,按坛里元老的传授,5.5米长的海竿挂上话筒线,探出阁楼窗外,钓鱼喽几十年后重玩矿机 ! 这也就是晚上,白天让人看见就热闹了几十年后重玩矿机 ,地线临时用电视端子的外皮。

出声,“泰国红衫军,.................”,收到三个台,知足了,改天架天线,接着玩几十年后重玩矿机

[ 本帖最后由 qg2007 于 2010-3-30 07:16 编辑 ]
电脑, 耳机, 检波二极管, 中华





几十年后重玩矿机





几十年后重玩矿机





几十年后重玩矿机





几十年后重玩矿机

再上几幅图几十年后重玩矿机





几十年后重玩矿机





几十年后重玩矿机





几十年后重玩矿机
