人体红外感应LED小灯(很实用的哦~)

时间:2017-10-13 20:41来源:itbbs.pconline.com.cn 作者:吊丝宅 点击:
不费话先介绍下其作用功能 1.人走近四米左右点亮LED灯 2.亮灭长短时间可调整 3.人走开或不动时间到自动灭 4.晚上工作,白天感应光强度自动关闭感应功能 晚上小孩子床或用楼梯过道很实用的(当然,你有钱买现成的当我没说) 所用到的配件如下 1.人体红外感应
不费话先介绍下其作用功能人体红外感应LED小灯(很实用的哦~)

1.人走近四米左右点亮LED灯
2.亮灭长短时间可调整
3.人走开或不动时间到自动灭
4.晚上工作,白天感应光强度自动关闭感应功能

晚上小孩子床或用楼梯过道很实用的(当然,你有钱买现成的当我没说)人体红外感应LED小灯(很实用的哦~)

所用到的配件如下
1.人体红外感应模块*1
2.光敏电阻*1
3.USB母接口*1
4.3欧电阻*2,三极管8050*1
5.4节5号电池盒*1(不需要移动可直接用手机充电器供电,注意正负极就好)
6.USB接口LED(这LED很亮的哦)
全部加起来价格十元左右(不包邮费)

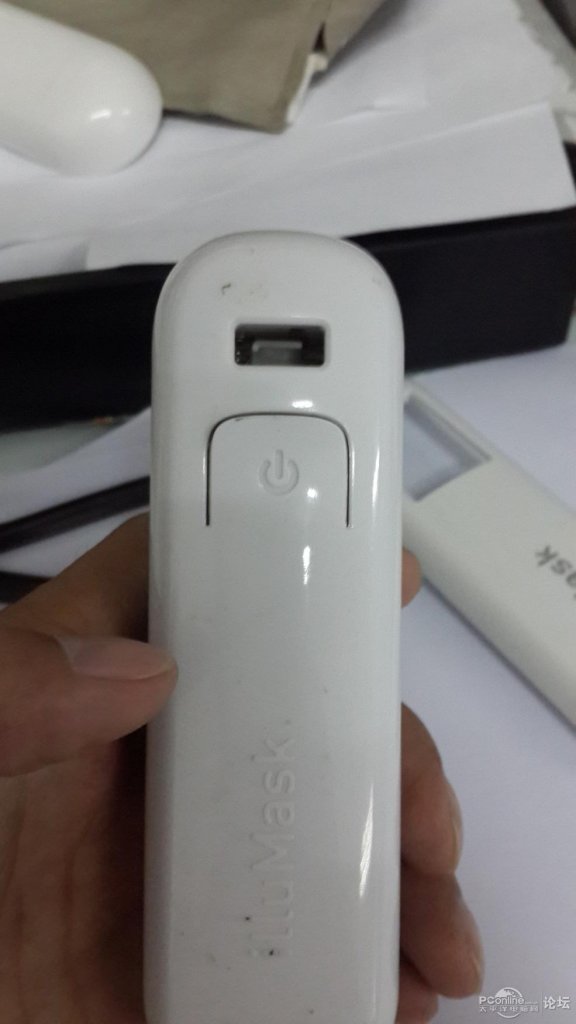

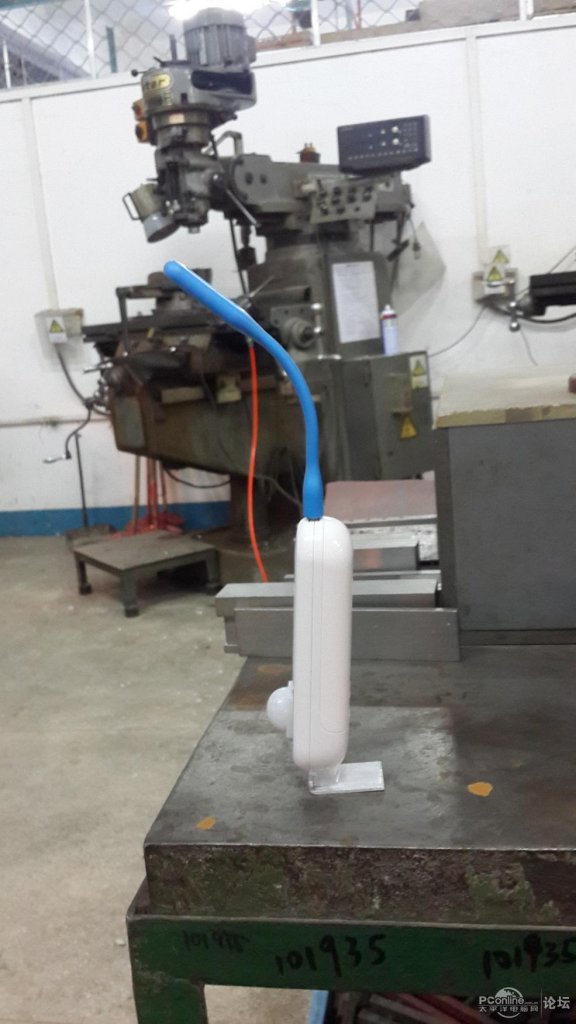

先来张成品图,外观不要在意,这是用别的产品外壳做的人体红外感应LED小灯(很实用的哦~)
人体红外感应LED小灯(很实用的哦~) 人体红外感应LED小灯(很实用的哦~)

制作过程
人体红外感应LED小灯(很实用的哦~)

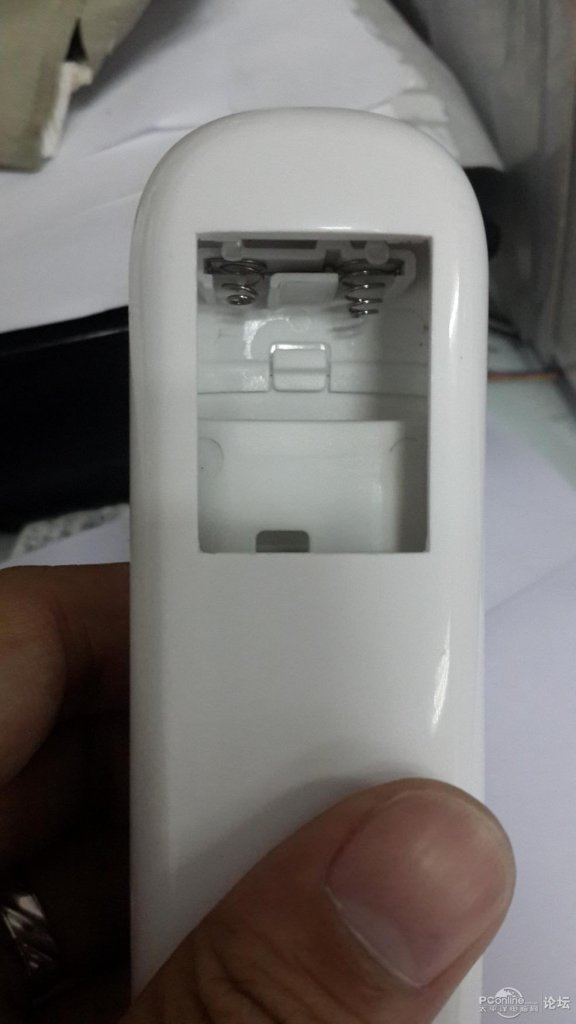

打洞人体红外感应LED小灯(很实用的哦~)

人体红外感应LED小灯(很实用的哦~)

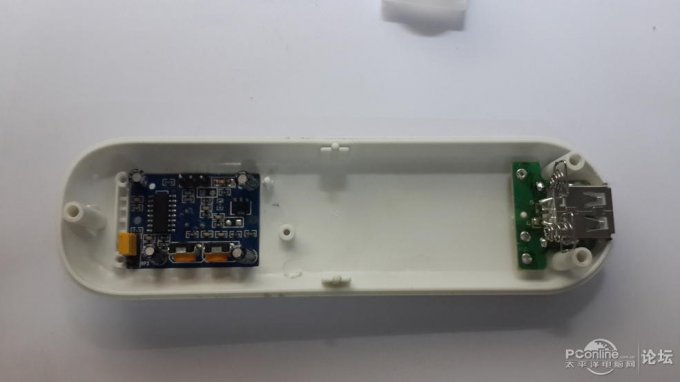

模块

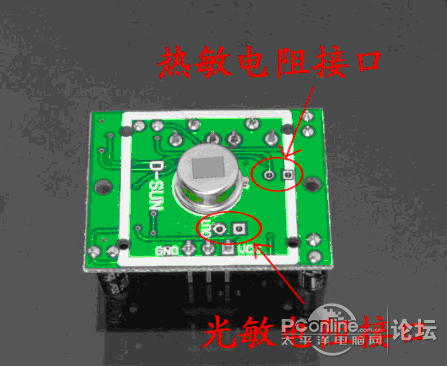

焊光敏电就好,热敏电阻不用管
人体红外感应LED小灯(很实用的哦~)
人体红外感应LED小灯(很实用的哦~)

人体红外感应LED小灯(很实用的哦~)

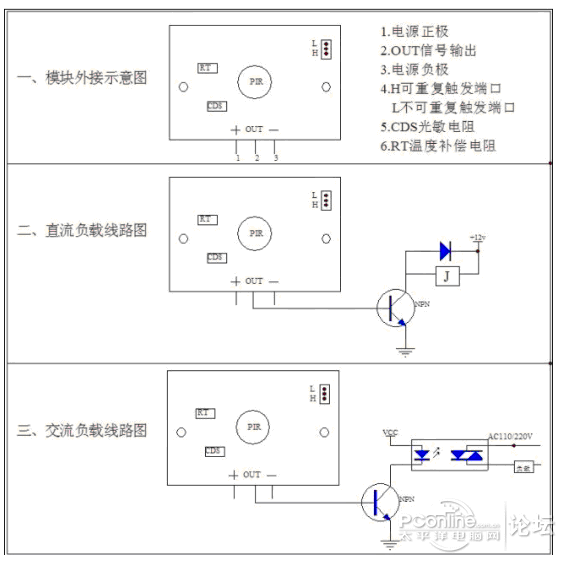

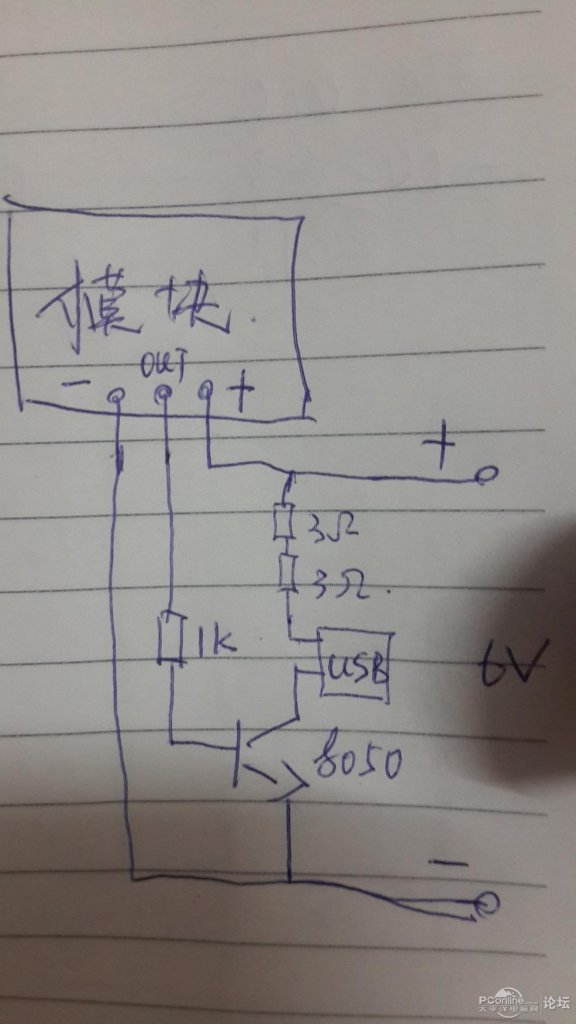

手工图,没办法这电脑没装PCB软件

人体红外感应LED小灯(很实用的哦~)

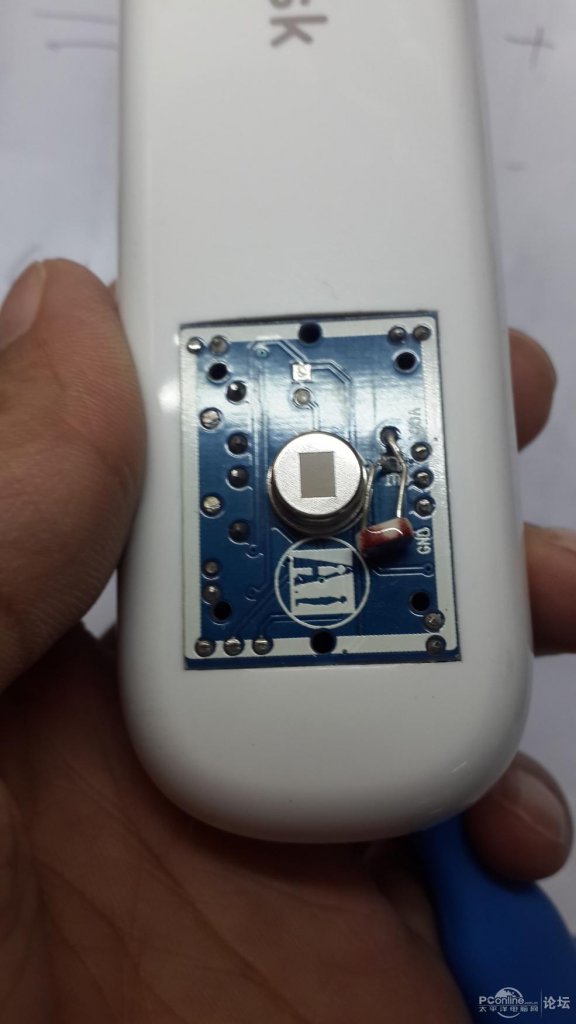

中间感应头别上焊的那个就是光敏电阻了
人体红外感应LED小灯(很实用的哦~)

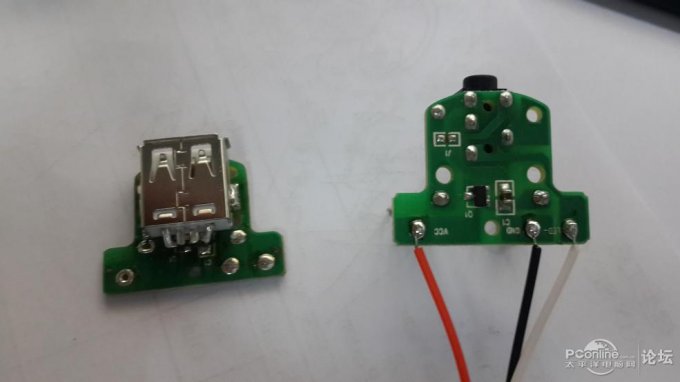

USB焊接(注意正负极,否则LED不亮)
人体红外感应LED小灯(很实用的哦~)

人体红外感应LED小灯(很实用的哦~)

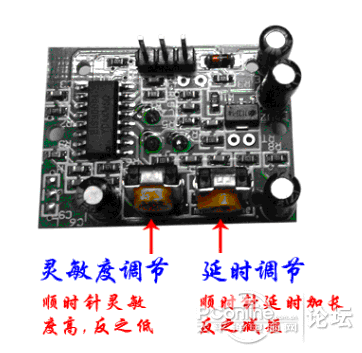

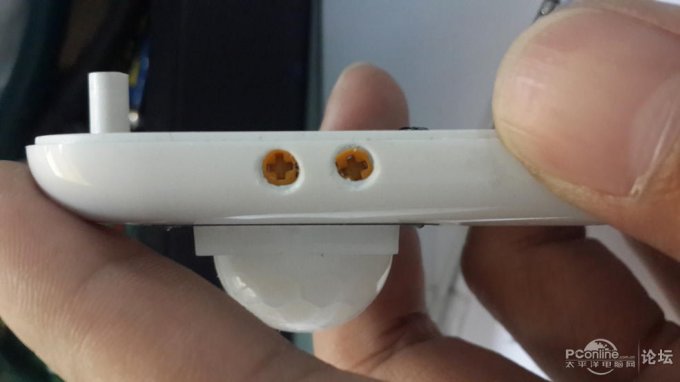

接着打洞,不多说上面有介绍这两电位器功能人体红外感应LED小灯(很实用的哦~)
人体红外感应LED小灯(很实用的哦~)

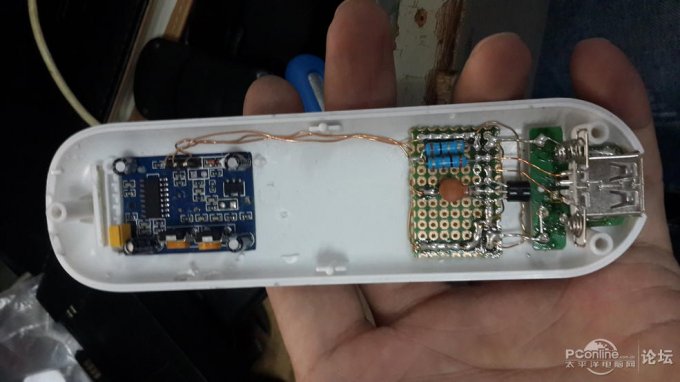

焊接,技术不行别介意人体红外感应LED小灯(很实用的哦~)
人体红外感应LED小灯(很实用的哦~)

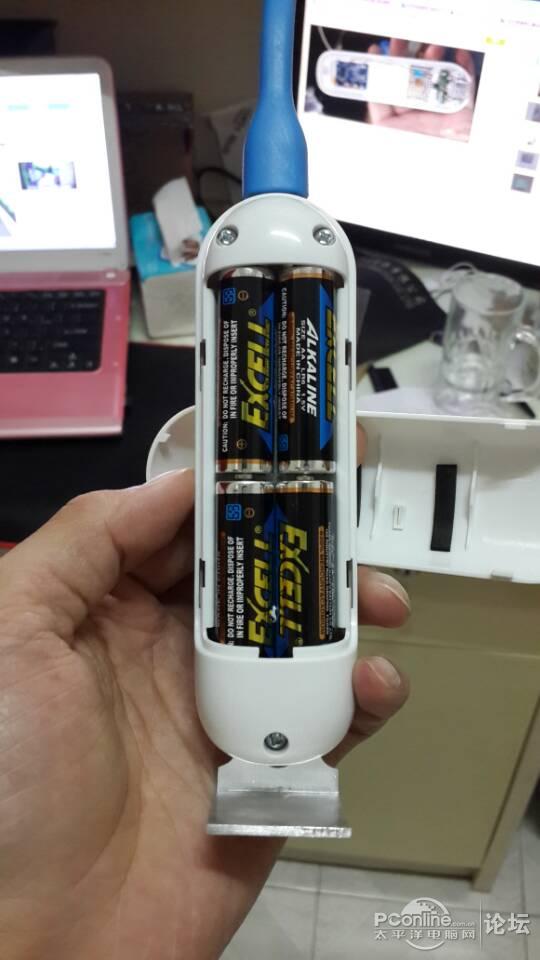

我的是装电池的,四个电池可以用好久了,我的LED电流调节在这180ma这样
人体红外感应LED小灯(很实用的哦~)

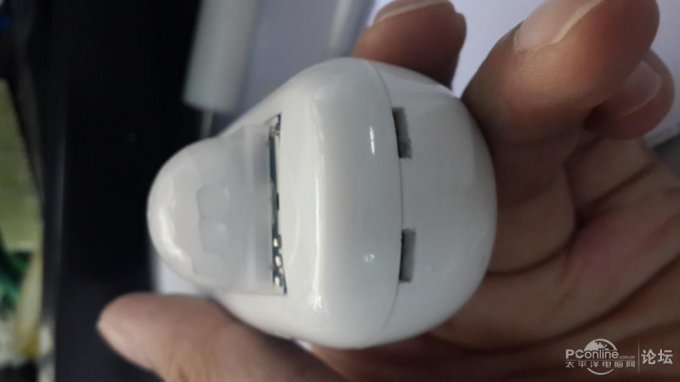

又接着打洞
人体红外感应LED小灯(很实用的哦~)

人体红外感应LED小灯(很实用的哦~)

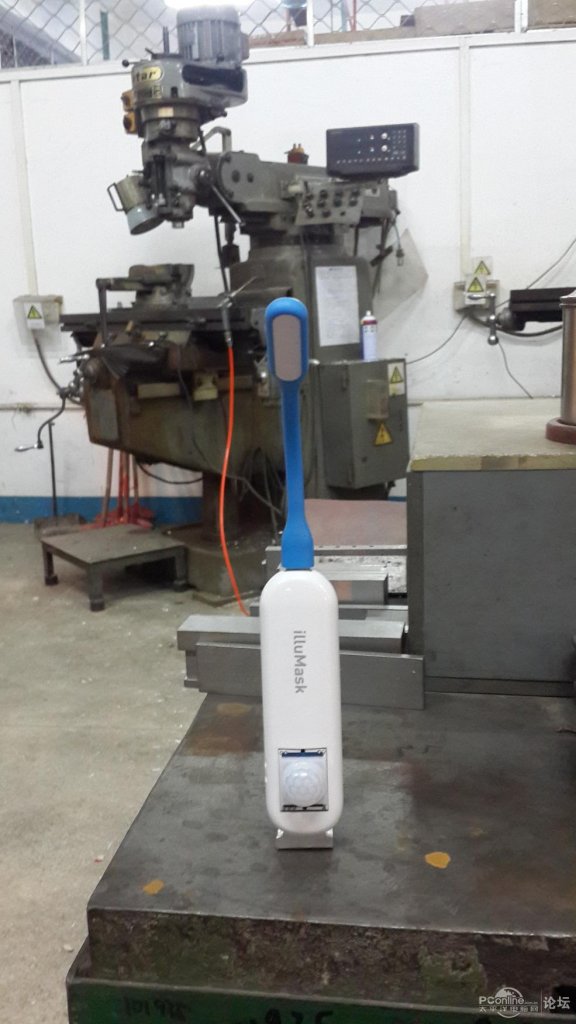

不多说,试机,你不动或走远就会自动灭的,时间可以调人体红外感应LED小灯(很实用的哦~)
人体红外感应LED小灯(很实用的哦~)



人体红外感应LED小灯(很实用的哦~)人体红外感应LED小灯(很实用的哦~)人体红外感应LED小灯(很实用的哦~)好累,这第二次才发成功,第一次本来快写完了结果不小心关了人体红外感应LED小灯(很实用的哦~)

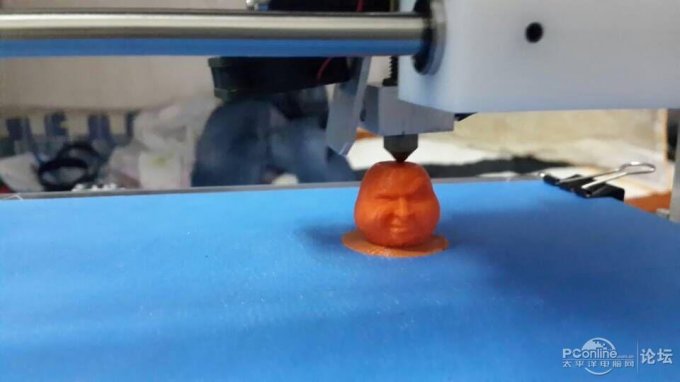

下次有时间发个3D打印机,图片一直没时间整理以后在发了人体红外感应LED小灯(很实用的哦~)来个图
