无线信号增益较高的定向天线 双菱天线的做法【转译】

时间:2017-10-29 20:13来源:未知 作者:admin 点击:
双菱天线是最容易制作的,而且是增益较高的一种定向天线。材料也很容易收集,初学者很容易就能制作成功,而且增强的无线信号效果让人很有成就感,更能激发大家对DIY的信心和兴趣。 主要材料 : mil-c-17 RG-316 50的镀银特氟龙高温线 5米 横截面积为2.5mm的
无线信号增益较高的定向天线 双菱天线的做法【转译】
双菱天线是最容易制作的,而且是增益较高的一种定向天线。材料也很容易收集,初学者很容易就能制作成功,而且增强的无线信号效果让人很有成就感,更能激发大家对DIY的信心和兴趣。

主要材料

mil-c-17 RG-316 50Ω的镀银特氟龙高温线5米 横截面积为2.5mm的铜线
空调机铜管,外径9mm、内径7mm,长6CM 奶糖盒子的盖,面积280mm x 200mm x 20mm

所需工具

卷尺 打孔器
剪刀

制作步骤

  • 第1步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

    首先制做天线的中心,也就是振子的部分

  • 第2步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

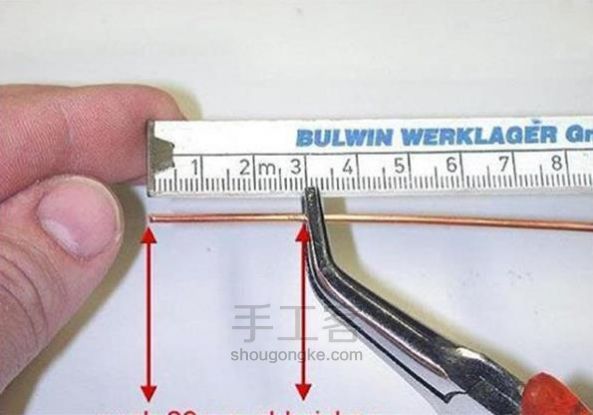

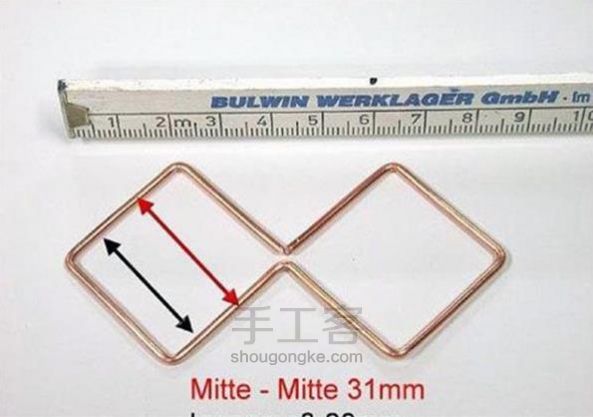

    铜丝按规定的长度来进行弯曲

  • 第3步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

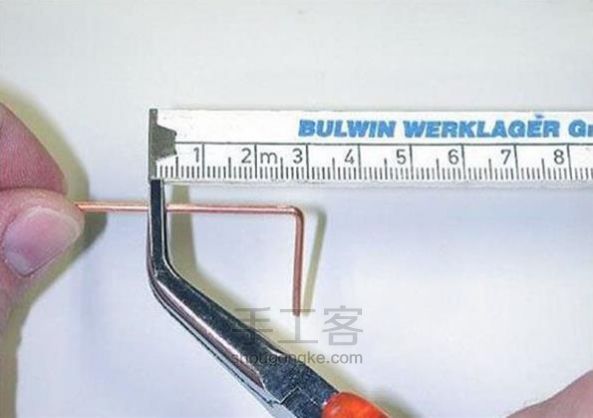

    角度要垂直

  • 第4步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

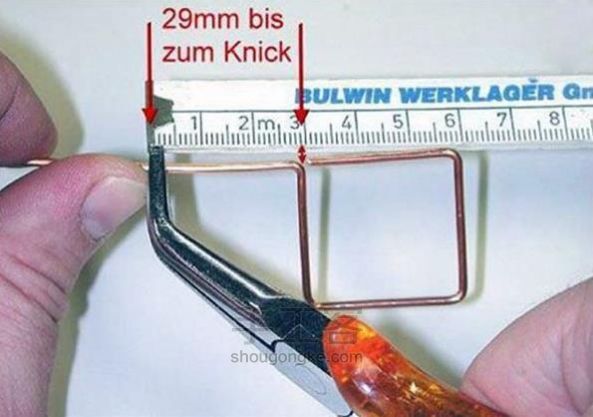

    按照图示来弯曲

  • 第5步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

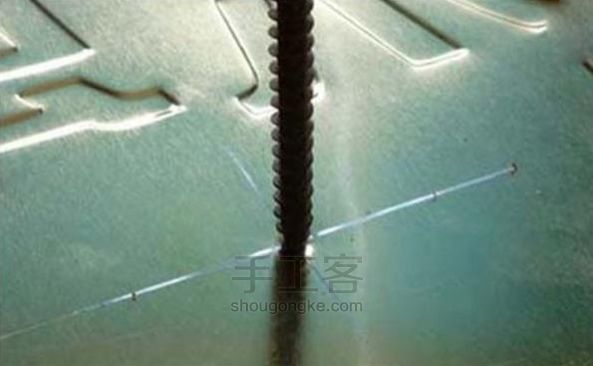

    制作天线的支撑物,用钢质螺钉在标记好的中心位置敲出一个定位点。

  • 第6步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

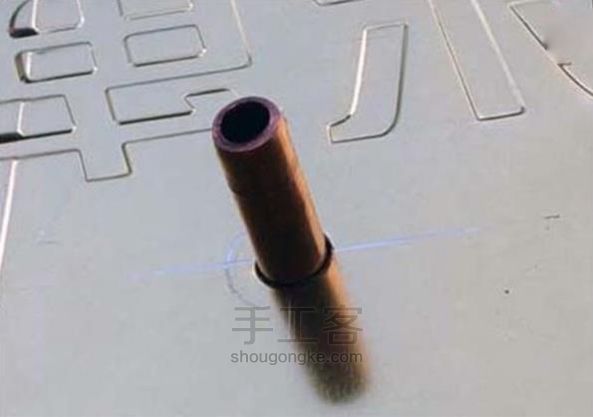

    钻个大小合适的洞, 刚好可以传过铜管

  • 第7步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

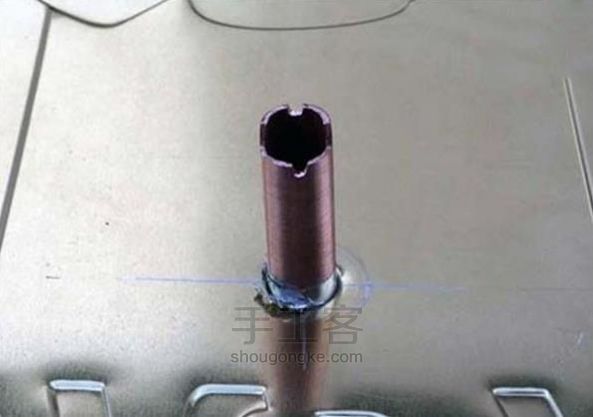

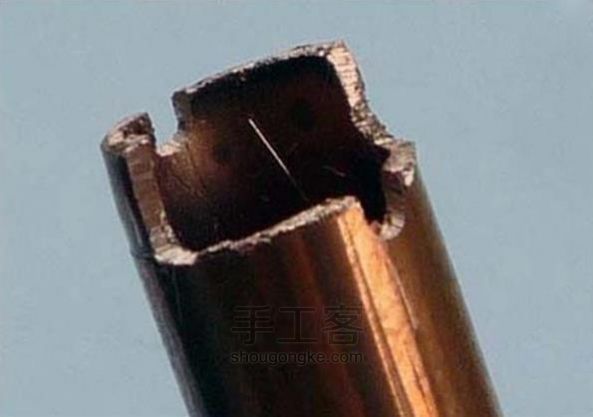

    用锉刀或者电动砂轮加工铜管的一头

  • 第8步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

    双菱到反射板高度在20mm左右

  • 第9步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

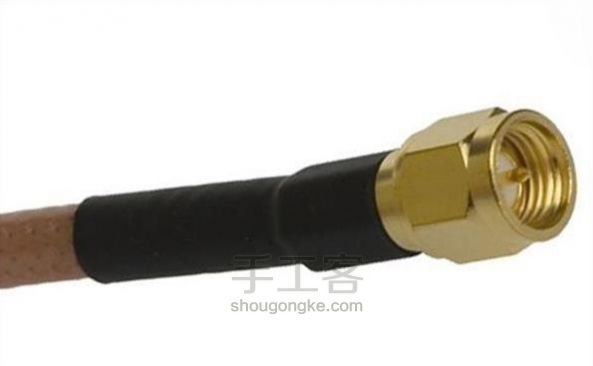

    SMA 头和射频线

  • 第10步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

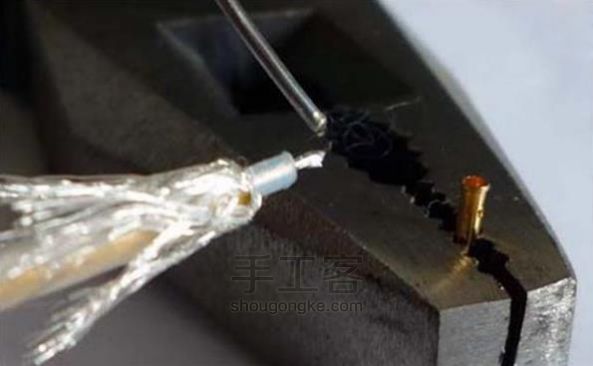

    先剥好射频线,芯线暴露1.7~2mm。

  • 第11步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

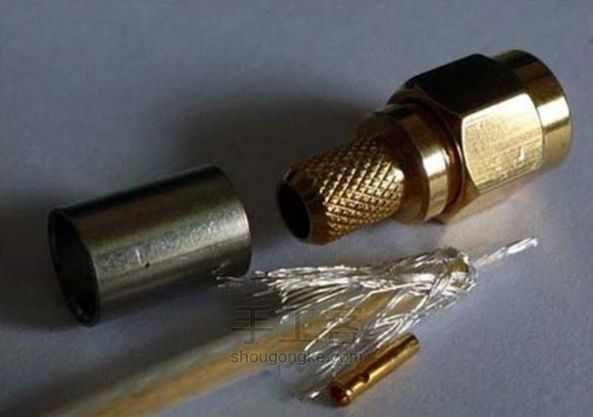

    给馈线的中心导体上一点锡,这样接触更紧密,导电性更好。再把SMA的的针头套上馈线的中心导体,并焊死。

  • 第12步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

    装好SMA头

  • 第13步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

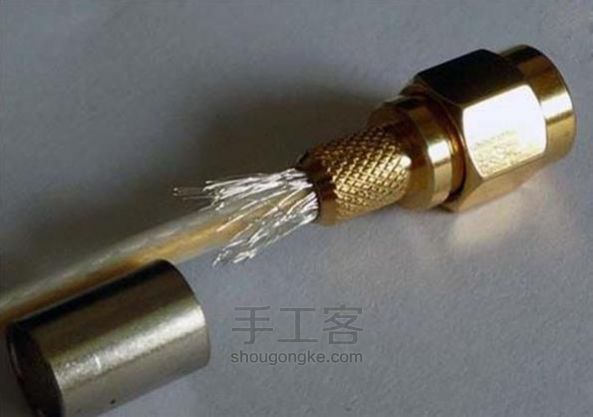

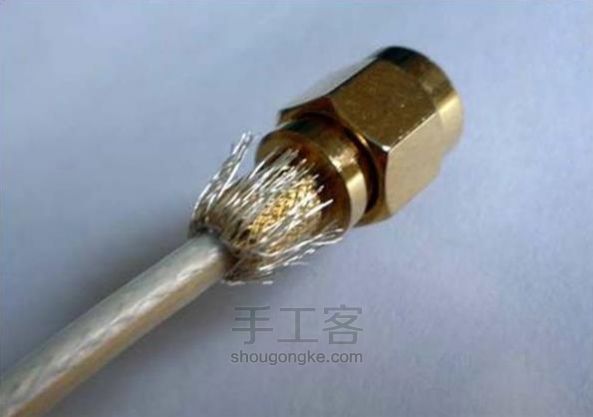

    多余的电缆屏蔽层折上去

  • 第14步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

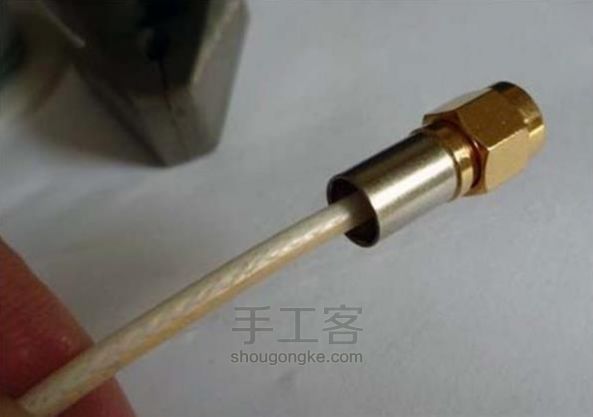

    套上SMA套件中的铜管,用冷压钳压死

  • 第15步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

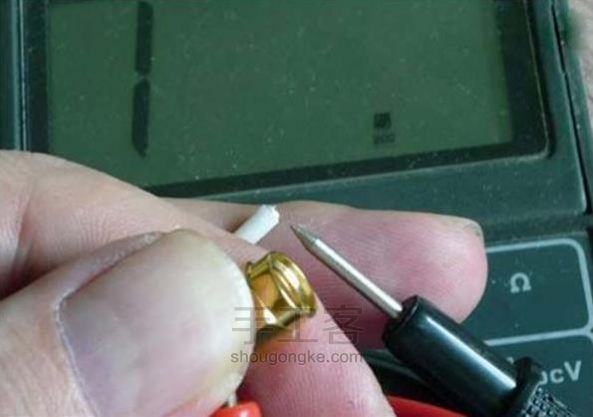

    万用表测试一下有没有接好, 有没有短路

  • 第16步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

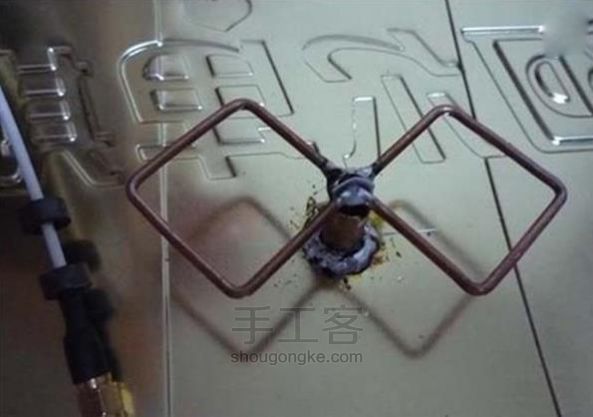

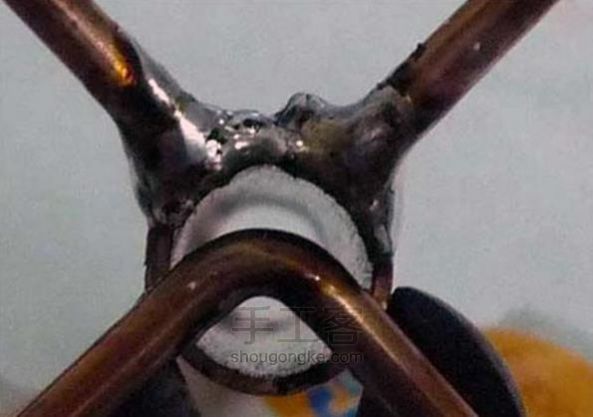

    双菱振子与射频馈线的焊接,先将弯曲好的振子的两个头焊接到空心铜管上

  • 第17步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

    先把振子的两头分别焊接到铜管上。(注意在焊接的过程不要让成型的振子又变形了)

  • 第18步:

    无线信号增益较高的定向天线 双菱天线的做法【转译】

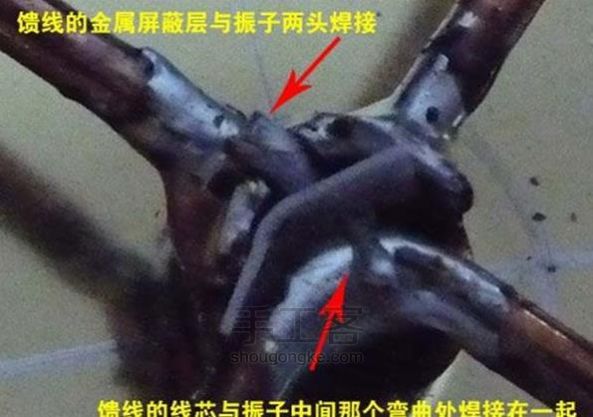

    馈线的线芯与外面包裹线芯的金属屏蔽层分别焊接在双菱的两边,再用一块小塑料片隔开中心导体和屏蔽层,避免下雨的时候两边短路。
