用了半个月做的环形天线接收短波没什么效果

时间:2017-08-27 20:46来源:www.crystalradio.cn 作者:jxjie1314 点击:
用了半个月做的环形天线接收短波没什么效果 ,矿石收音机论坛
从备料到制作完成耗时20天,本来是怀着极大的期望做出来效果会不错错,没想到做完后接上收音机没效果,跟机身拉杆天线没有区别,信号没有增强噪音倒是增强了。开始用的是8x1mm的紫铜管围成一个直径一米的圆环做大环,小环也是用同样的铜管围成直径0.2m的圆环,初步是试试没有效果,以为铜管不够粗换成1/8英寸的馈管结果还是一样,不知道问题出在那里?各位老师知道是问题出在那里吗?下面慢慢发图介绍天线制作过程

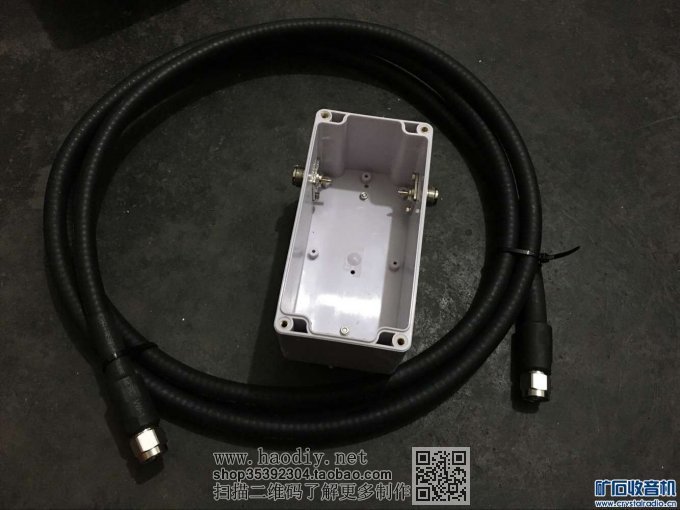

1/8英寸馈管与连接收音机的50-3的同轴电缆




20160529100440 (2).jpg (113.03 KB, 下载次数: 18)



用了半个月做的环形天线接收短波没什么效果


20160529100440 (4).jpg (204.98 KB, 下载次数: 8)



用了半个月做的环形天线接收短波没什么效果

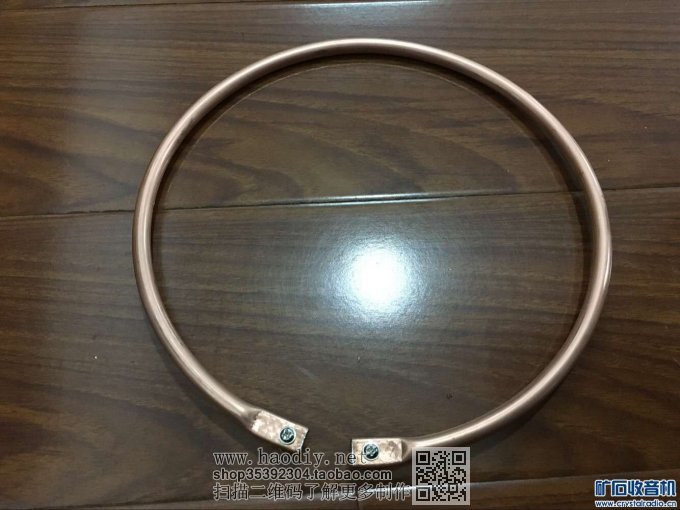

直径20cm的紫铜管小环



20160529100440 (13).jpg (134.81 KB, 下载次数: 8)



用了半个月做的环形天线接收短波没什么效果

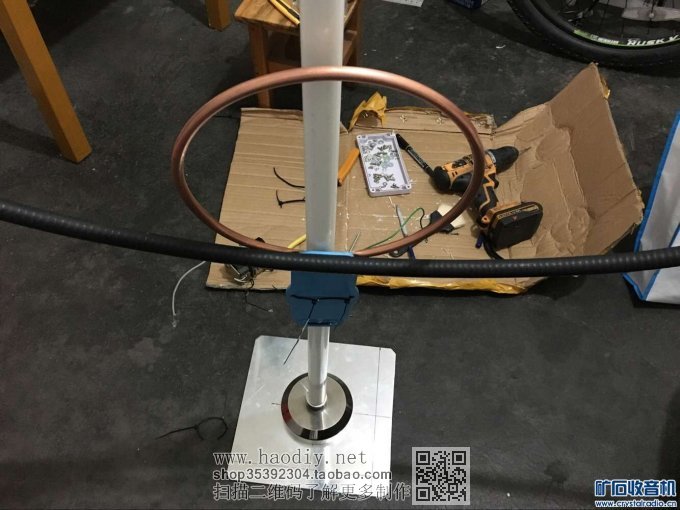

天线座与支撑大小环的PVC阻燃线管,支撑管可以360°转向



20160529100440 (1).jpg (146.96 KB, 下载次数: 10)



用了半个月做的环形天线接收短波没什么效果

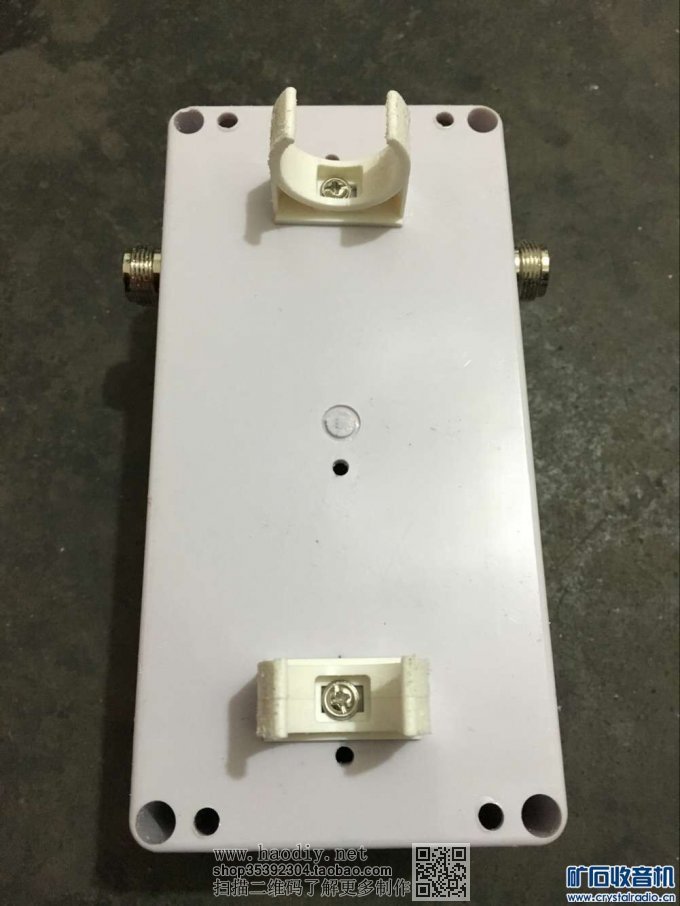

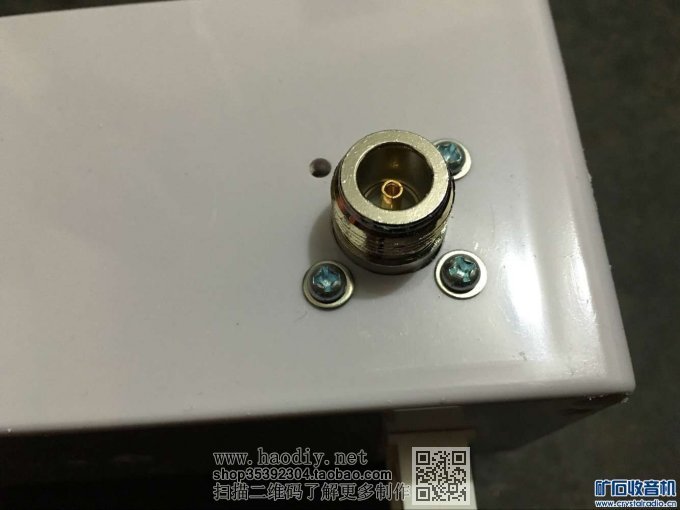

馈管与接线盒用插接形式,接线盒用卡子固定在PVC支撑管上,这样方便拆卸收纳与携带到户外使用




20160529100440 (3).jpg (66.32 KB, 下载次数: 13)



用了半个月做的环形天线接收短波没什么效果


20160529100440 (5).jpg (85.59 KB, 下载次数: 7)



用了半个月做的环形天线接收短波没什么效果

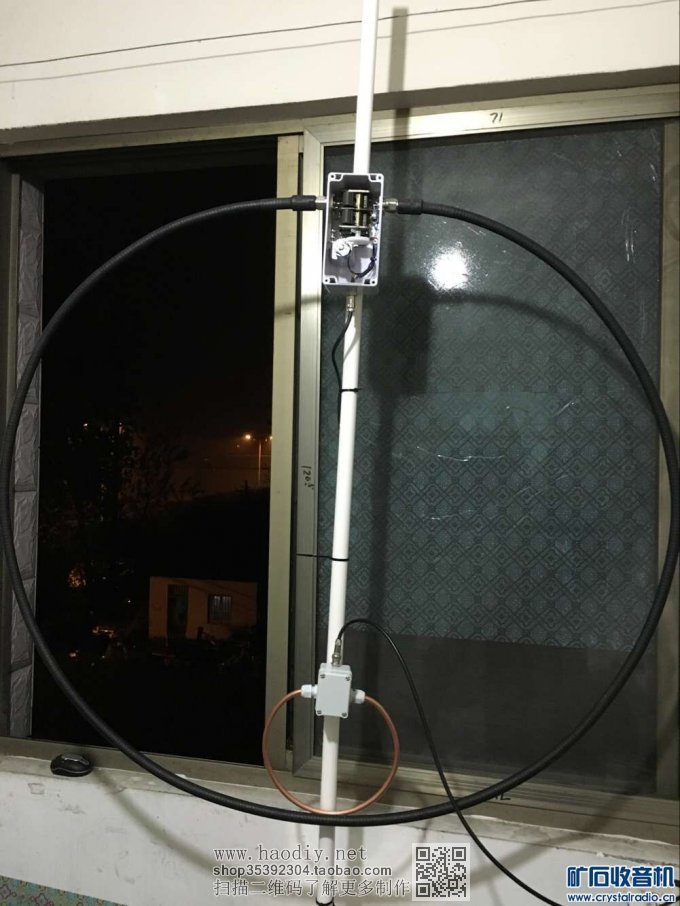

1/8馈管围成直径1m的大环,用普通电容电感表测到的电感量是2.6uH,可变电容用13-365pF空气双连,通过计算用一连天线覆盖频率在5.1-27MHz之间,双连并用覆盖频率在2.8-19.3MHz之间,实际用收音机测试单连
覆盖频率在5-21MHz,双连并接3.6-17MHz之间


20160529100440 (9).jpg (130.99 KB, 下载次数: 9)



用了半个月做的环形天线接收短波没什么效果

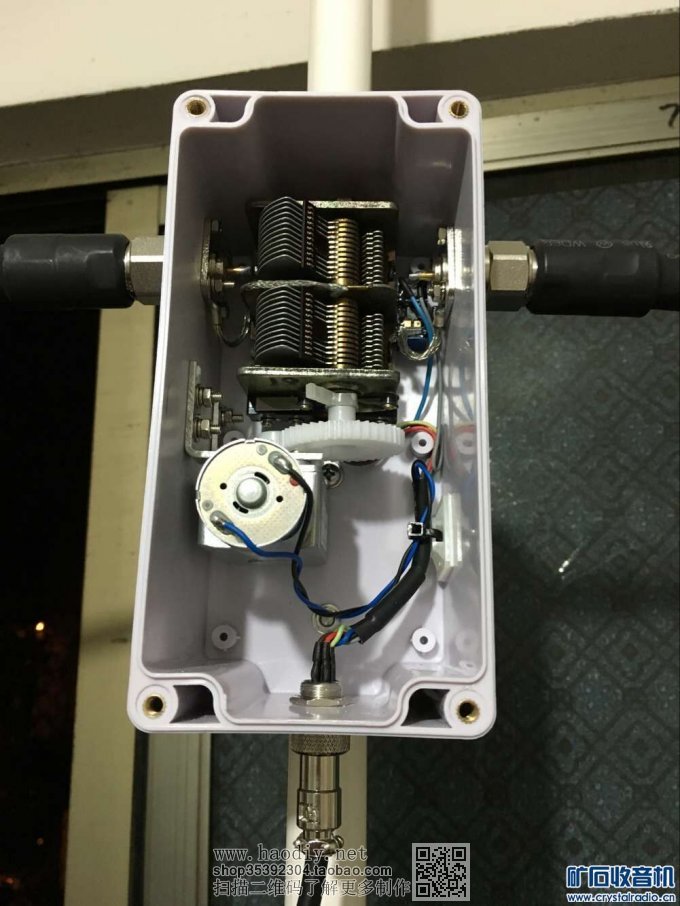

天线调谐用电动调谐,天线可以工作在两个频段,第一频段3.6-17MHz,第二频段5-21MHz,频段转换用继电器选择可变电容使用单,双连。

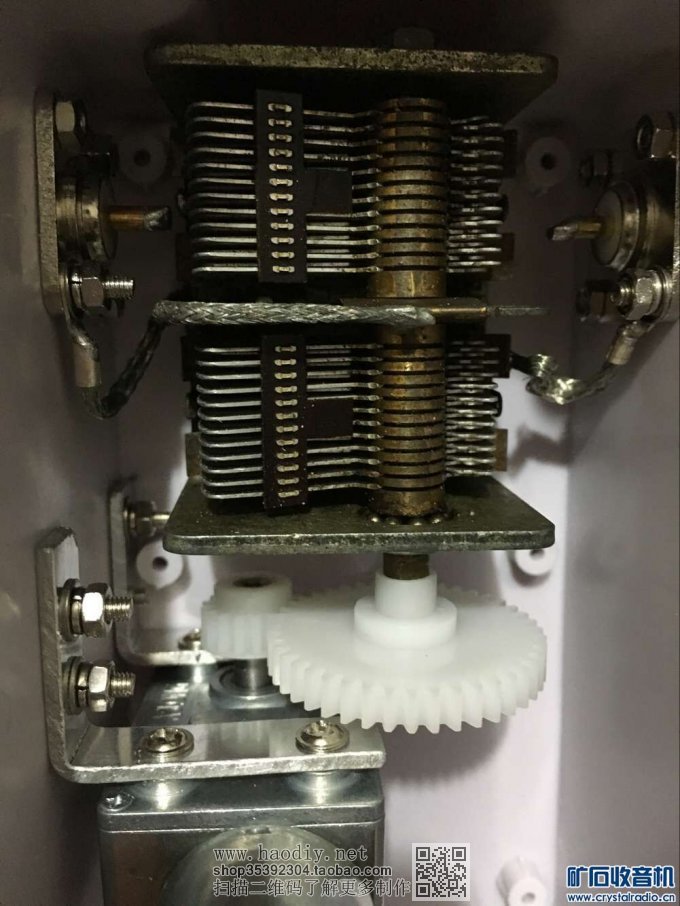

调谐电机是1:3000每分钟2转12V直流减速电机,电源使用2接1865电池


20160529100440 (7).jpg (138.3 KB, 下载次数: 10)



用了半个月做的环形天线接收短波没什么效果


20160529100440 (8).jpg (129.9 KB, 下载次数: 9)



用了半个月做的环形天线接收短波没什么效果

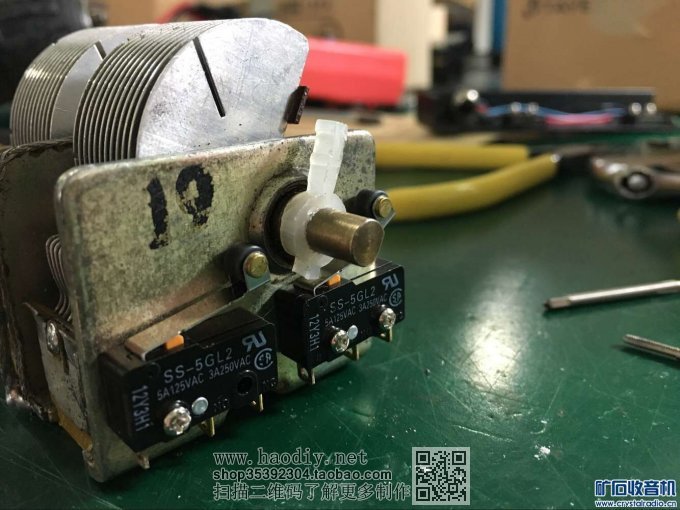

调谐用限位保护减速电机防止在双连全部旋出与旋进时卡死电机把减速电机齿轮打坏,双连全部旋进,出有指示灯指示



20160529100440 (6).jpg (151.73 KB, 下载次数: 8)



用了半个月做的环形天线接收短波没什么效果

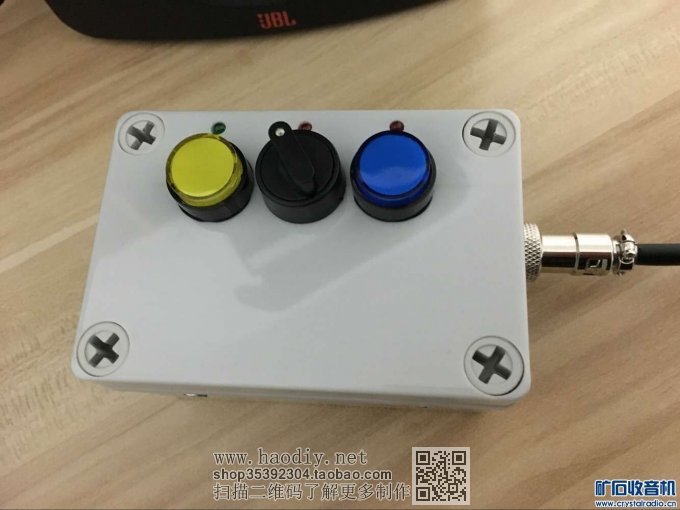

天线调谐与频段转换全部用手控盒操作,左右两个按钮分别是高,低频率调节,中间的旋钮是频段转换,调谐电机用的电源2节1865电池也装在手控盒里面




20160529100440 (12).jpg (85.43 KB, 下载次数: 3)



用了半个月做的环形天线接收短波没什么效果

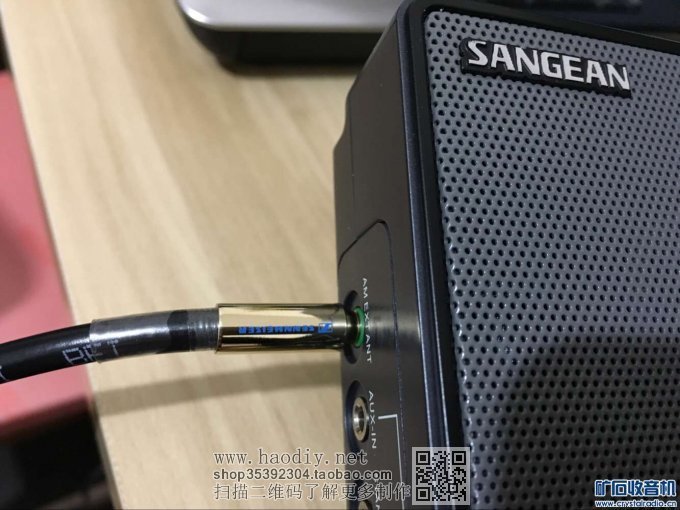

天线到此制作完毕,天线输出插在收音机上



20160529100440 (11).jpg (135.79 KB, 下载次数: 7)



用了半个月做的环形天线接收短波没什么效果
