天线接入磁环对Q值的影响

时间:2017-08-18 21:07来源:www.crystalradio.cn 作者:gxg0000 点击:
天线接入磁环对Q值的影响 ,矿石收音机论坛

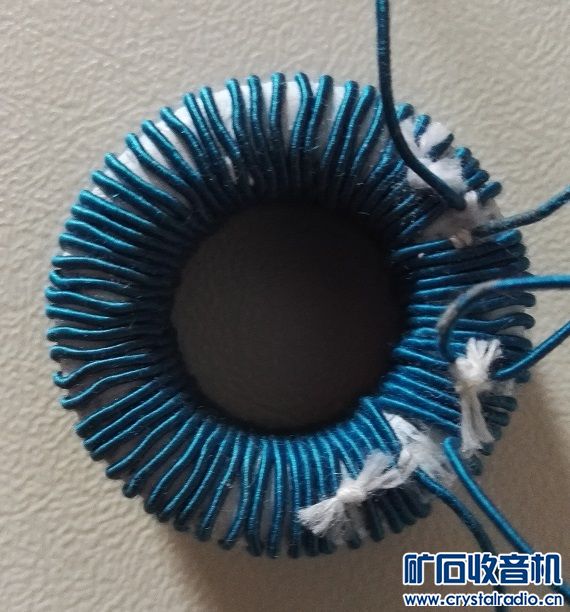

前段时间用R40C1绕了一个线圈,李兹线是旧线圈拆下的0.1*60股,谐振线圈绕了54匝,测的电感量约为175uH,配
522pf空连,天线绕了13匝,有一个抽头。





天线接入磁环对Q值的影响

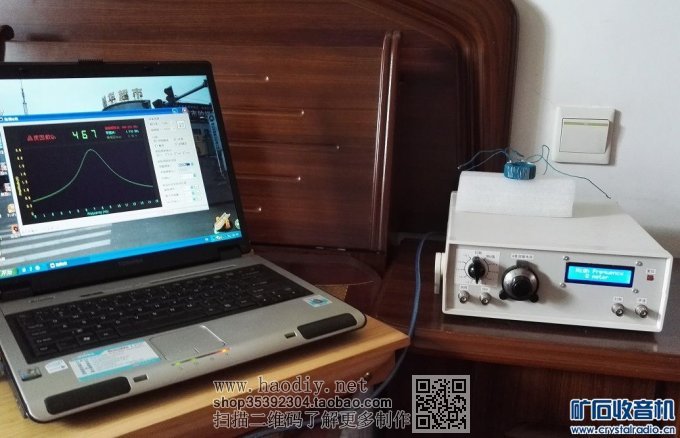

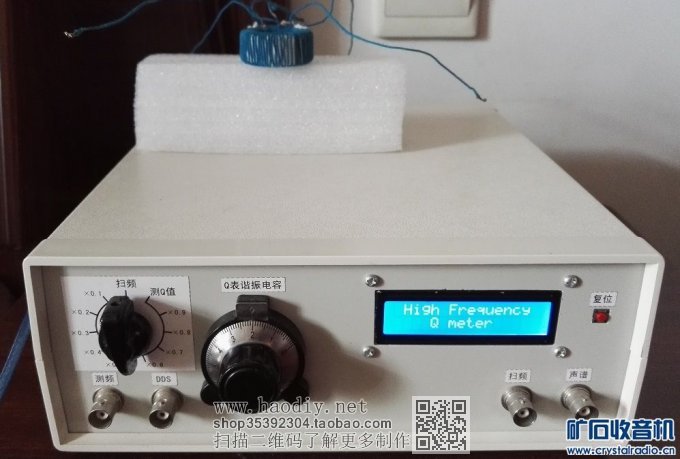

Q表测量接线,数据在PC中显示

天线接入磁环对Q值的影响





线圈未做如何防潮处理,并且使用了半个月后,拆下测的800KHz时,Q值为467。

天线接入磁环对Q值的影响





谐振峰对应800KHz

天线接入磁环对Q值的影响

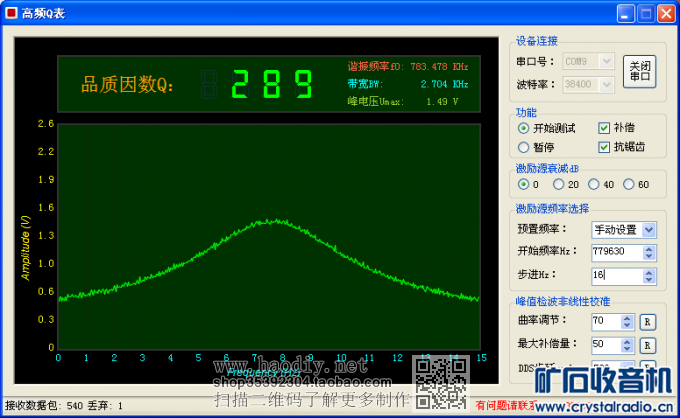

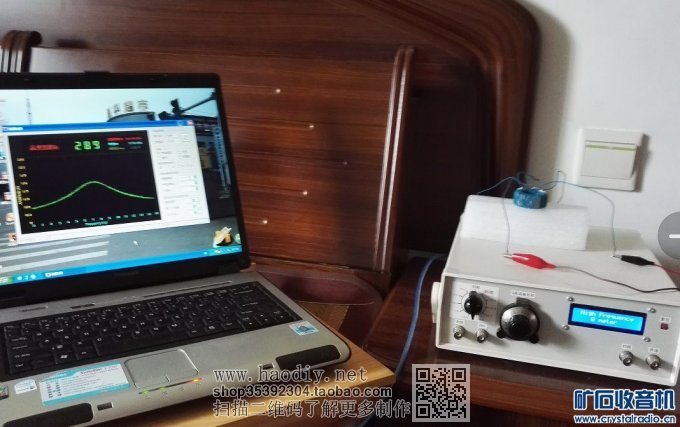

接入天地线,Q值下降到289,看上去对Q值影响不小。

天线接入磁环对Q值的影响





接入天地线,谐振峰对应783KHz,谐振频率下降(800-783)=17KHz,看上去谐振线圈电感量变大了。
