自己打造一台恩尼格码密码机【转译】

时间:2017-10-29 21:23来源:未知 作者:admin 点击:
这个作品是2013年无线电单片机竞赛的亚军。感谢所有支持这个作品的你们! 在对称加密学当中,恩尼格码机绝对是承前启后的存在。它将密码学研究从以前的语言文字学中心完全转移到了数学身上。在这里牵涉的密码并不是我们平时邮箱、银行帐号那种狭义概念,那种
自己打造一台恩尼格码密码机【转译】
这个作品是2013年无线电单片机竞赛的亚军。感谢所有支持这个作品的你们!

在对称加密学当中,恩尼格码机绝对是承前启后的存在。它将密码学研究从以前的语言文字学中心完全转移到了数学身上。在这里牵涉的密码并不是我们平时邮箱、银行帐号那种狭义概念,那种顶多叫做口令。这里说的密码就是通过某种转换规律方式,把一篇文章变得面目全非,非常人能阅读,以达到保密效果。这篇文章适于电脑控、军事控、历史控、数学控阅读,请做好烧脑准备。【原址:http://oszine.com/enigma/】

主要材料

1个Arduino Mega 2560板 26个字母按键
26个1/4英寸单通道母接口 10个1/4英寸单通道公接口
36个机械按钮 1个单刀三掷开关
4个16段橙色LED显示 4个注塑2升汽水瓶罩子
1个胶合板盒子 一个铰链
一个半榫接锁 一个接线盘
38个470欧电阻 40个1千欧电阻
7个IRF9Z24N P型晶体管 1块金属片

所需工具

以及喷漆

制作步骤

  • 第1步:

    自己打造一台恩尼格码密码机【转译】

    在对称加密学当中,恩尼格码机绝对是承前启后的存在。它将密码学研究从以前的语言文字学中心完全转移到了数学身上。在这里牵涉的密码并不是我们平时邮箱、银行帐号那种狭义概念,那种顶多叫做口令。这里说的密码就是通过某种转换规律方式,把一篇文章变得面目全非,非常人能阅读,以达到保密效果。这篇文章适于电脑控、军事控、历史控、数学控阅读,请做好烧脑准备。

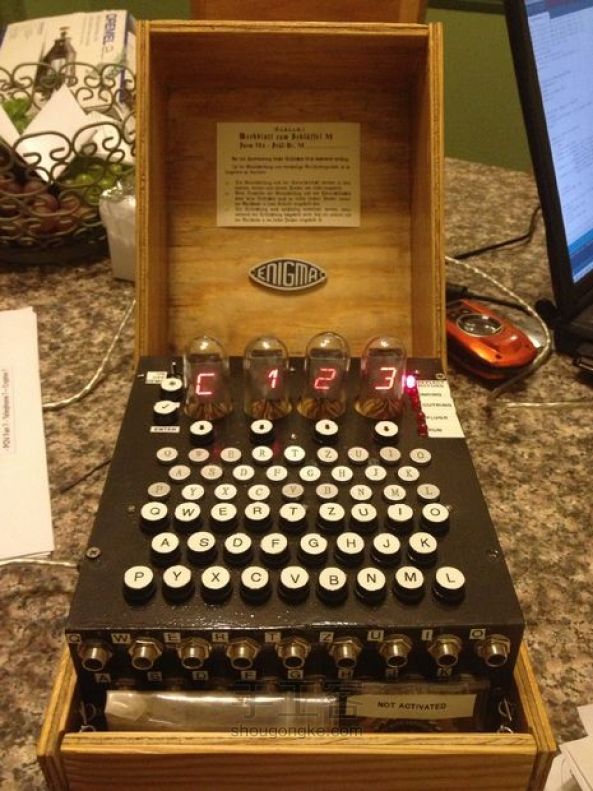

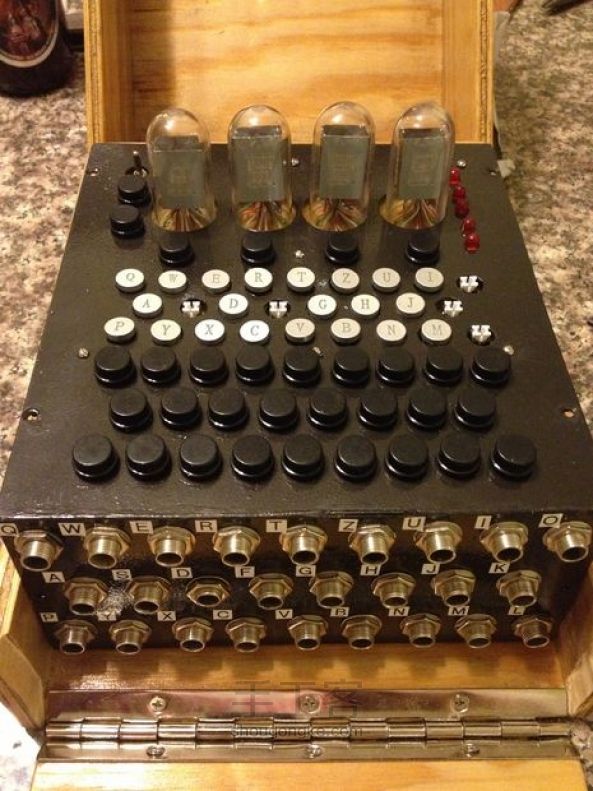

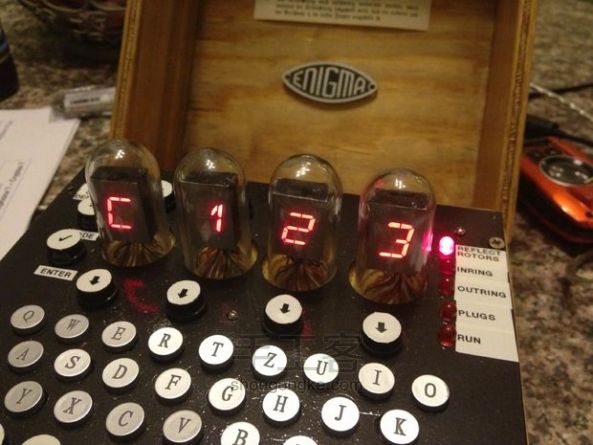

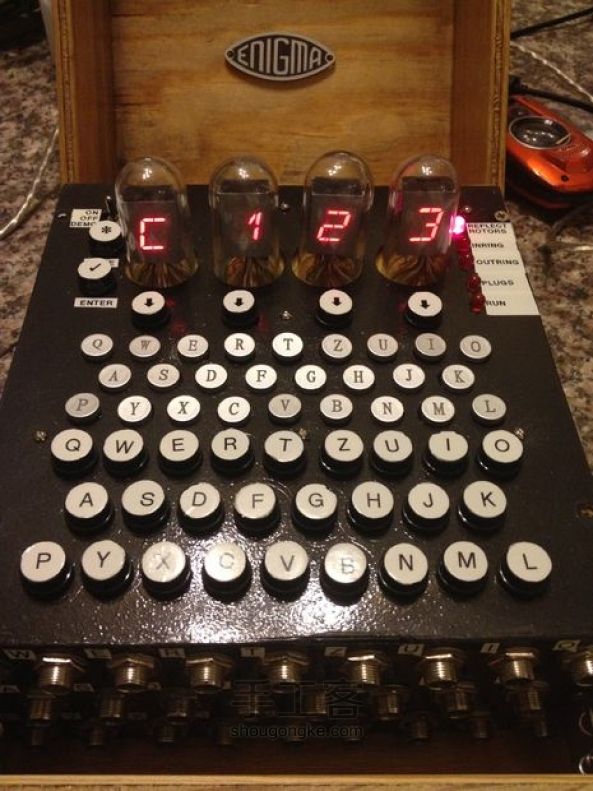

    这是我们的初号机。以下教程将手把手教你如何完美山寨史上著名的德国恩尼格玛密码机(以下称哑谜机,不清楚历史的可以到维基、百度等地方脑补一下)。这个基于Arduino的开源程序能够加解密任何哑谜机M4型(海军型)的信息。

    这个第一台全功能开源完美哑谜机复制品是根据sketchsk3tch写的《Kid’s Game to Arduino Enigma Machine》(从儿童玩具到Arduino恩尼格玛机)所作。

    采用多路复用LED电路,仅用38个针脚的115个发光二极管和4个针脚的36个按键所连接的整个电路,全靠在键盘回路里准确放置的电阻以及P型号晶体管得以实现。要不然,4个16段显示器,以及每个按键上的LED将大幅增加所需针脚总量,即使用了Arduino Mega板但如果没用上述两个方法也不能如此简洁。 面对电路的超额需求,我们在http://www.stgeotronics.com设计了专用的PCB板。直接跳到第10步和以后的步骤可以找到更多信息。同时,我们以测试过的完整电子组装套装发布。

  • 第2步:

    自己打造一台恩尼格码密码机【转译】

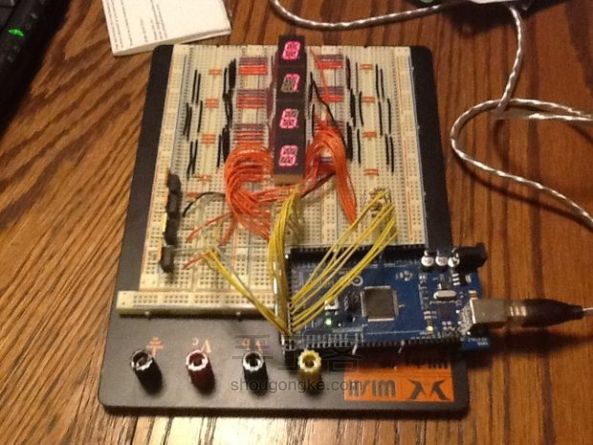

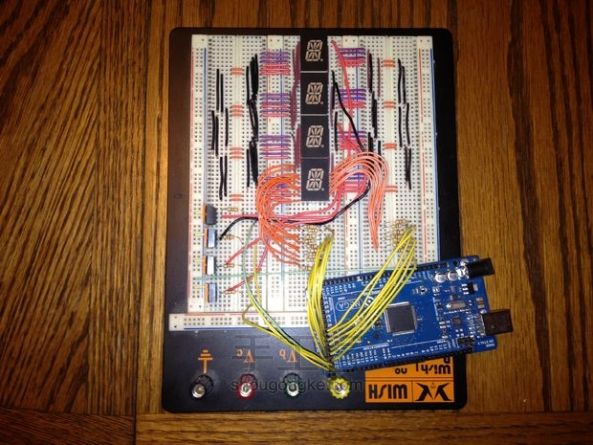

    面包板上的论证

  • 第3步:

    自己打造一台恩尼格码密码机【转译】

    在开始制作电子哑谜机之前,我们先要确保能驱动16段LED显示。如果能的话,我们就能做接下来的所有步骤,除了数学上的问题,一切都是浮云。

  • 第4步:

    自己打造一台恩尼格码密码机【转译】

    万事具备


  • 第5步:

    自己打造一台恩尼格码密码机【转译】

    布置零件

  • 第6步:

    自己打造一台恩尼格码密码机【转译】



  • 第7步:

    自己打造一台恩尼格码密码机【转译】



  • 第8步:

    自己打造一台恩尼格码密码机【转译】



  • 第9步:

    自己打造一台恩尼格码密码机【转译】

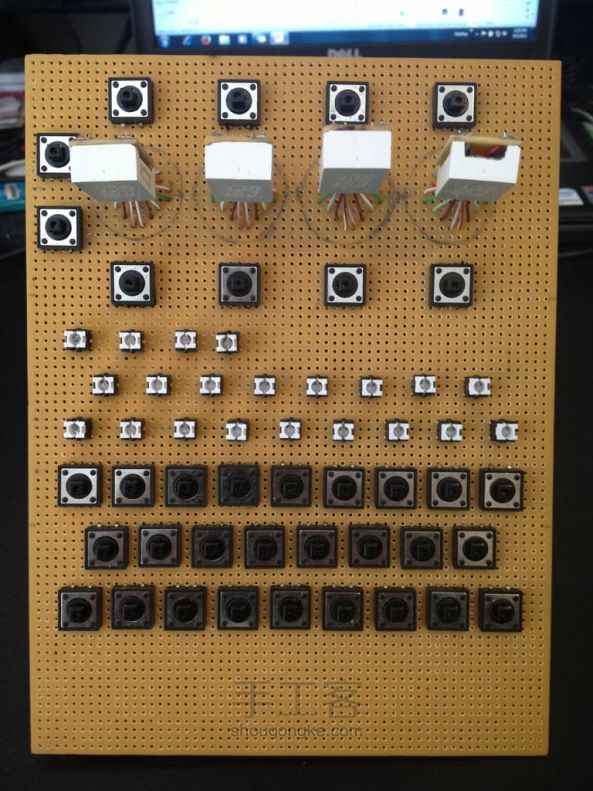

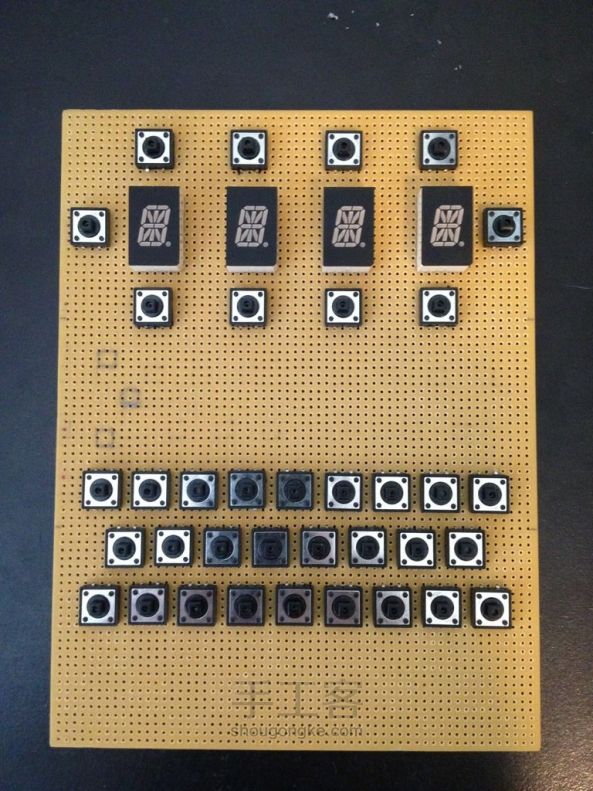

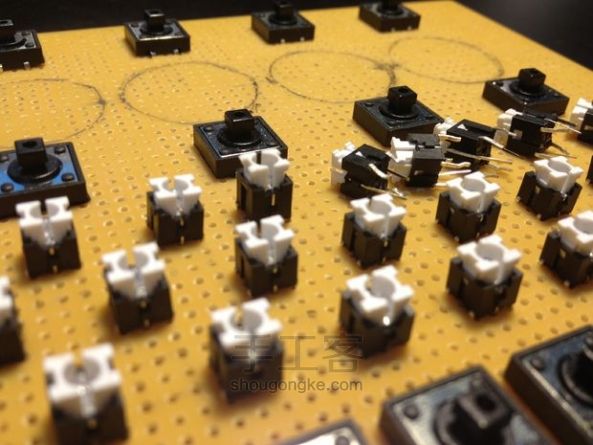

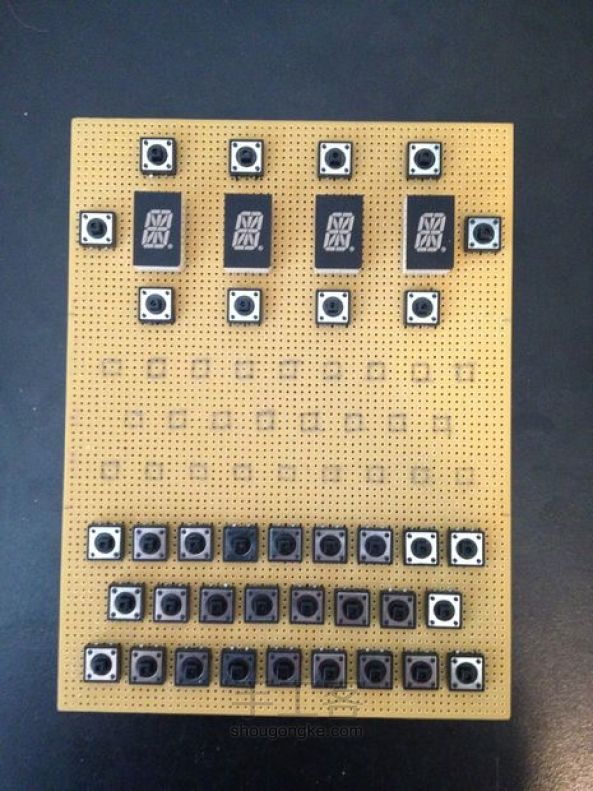

    6*8寸无线电面包版是最合适放置所有元件的,既不多余也不拥挤,而且和哑谜机盒子内部完美吻合。

    最初我们将面包等分三块区域,但很快意识到如此一来,电子版哑谜机将比原版机械哑谜机长。于是我们将所有零件缩放到正好够占用的空间。

    每个元件位置就绪,下一步就是焊接。

  • 第10步:

    自己打造一台恩尼格码密码机【转译】



  • 第11步:

    自己打造一台恩尼格码密码机【转译】

    我焊,我焊,我焊焊焊……

  • 第12步:

    自己打造一台恩尼格码密码机【转译】



  • 第13步:

    自己打造一台恩尼格码密码机【转译】



  • 第14步:

    自己打造一台恩尼格码密码机【转译】



  • 第15步:

    自己打造一台恩尼格码密码机【转译】



  • 第16步:

    自己打造一台恩尼格码密码机【转译】

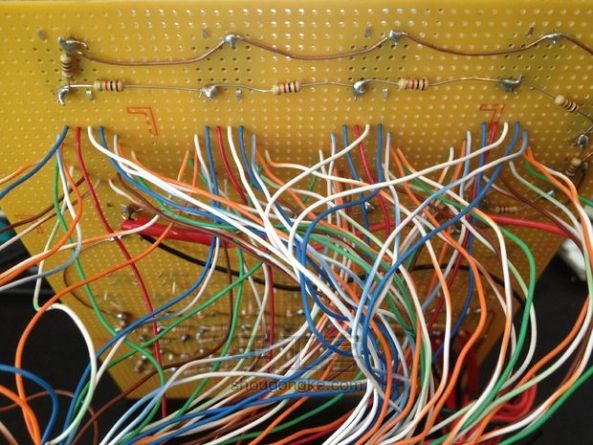

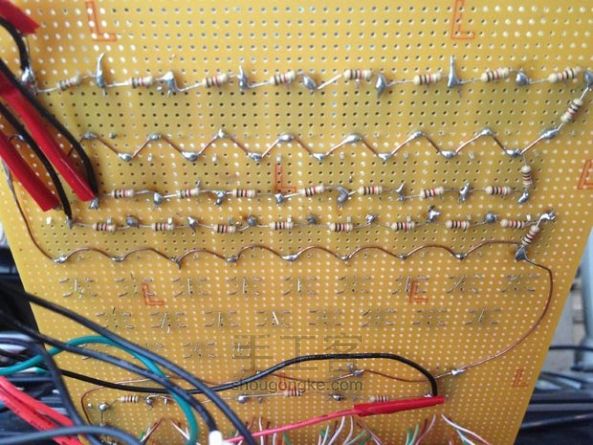

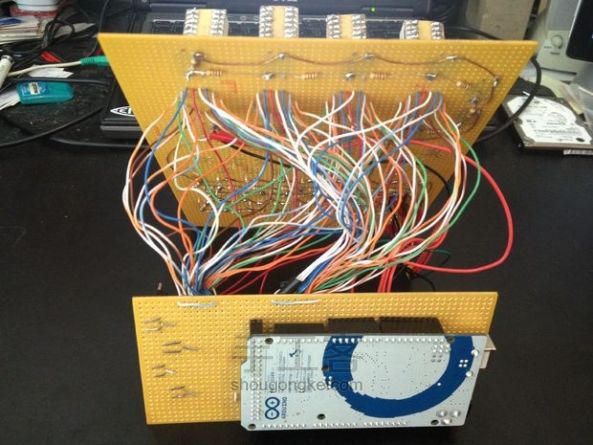

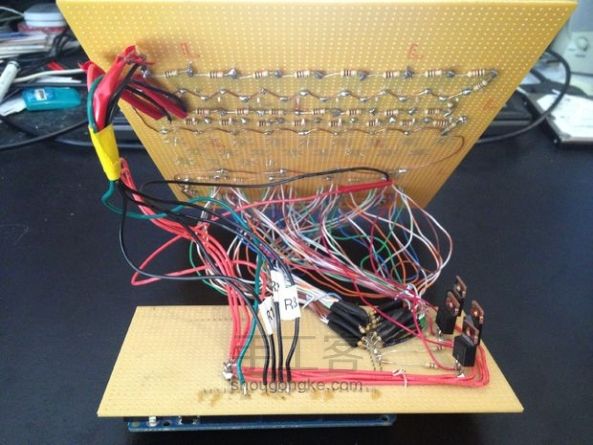

    好吧,在单一作品身上,我从没焊接如此多次。16段显示的18个针脚,还有26个字母键乘以每个4个脚,外加26个键盘灯,一些其他LED,一个三掷开关,真乃“成吉思焊”。

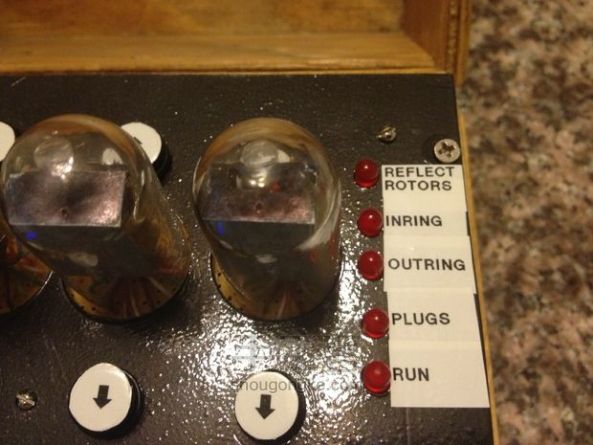

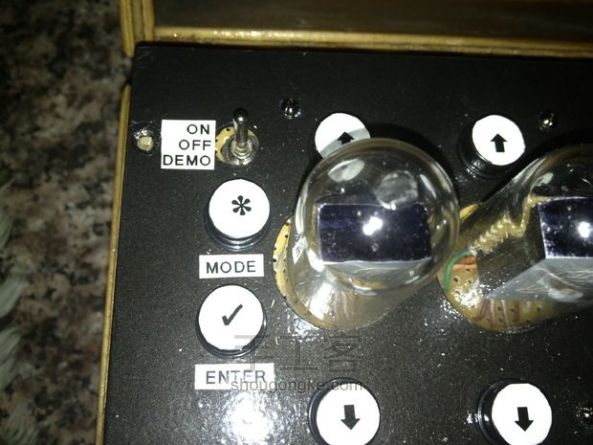

    当初我们的决定是使这些16段LED显示看起来像老式电子管的感觉,增加了不少焊点,“巨焊”!

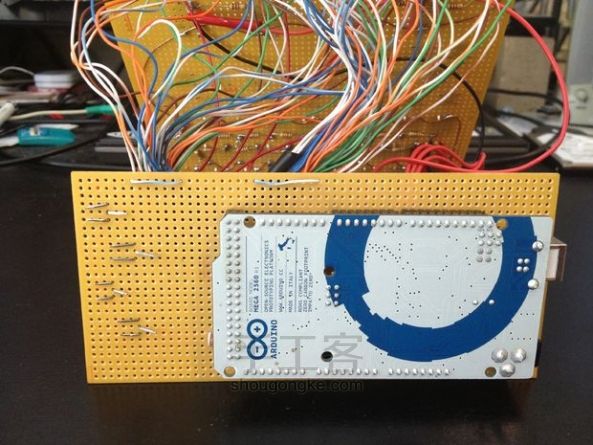

    Arduino Mega板上针脚的分配: 17段:


  • 第17步:

    自己打造一台恩尼格码密码机【转译】



  • 第18步:

    自己打造一台恩尼格码密码机【转译】



  • 第19步:

    自己打造一台恩尼格码密码机【转译】

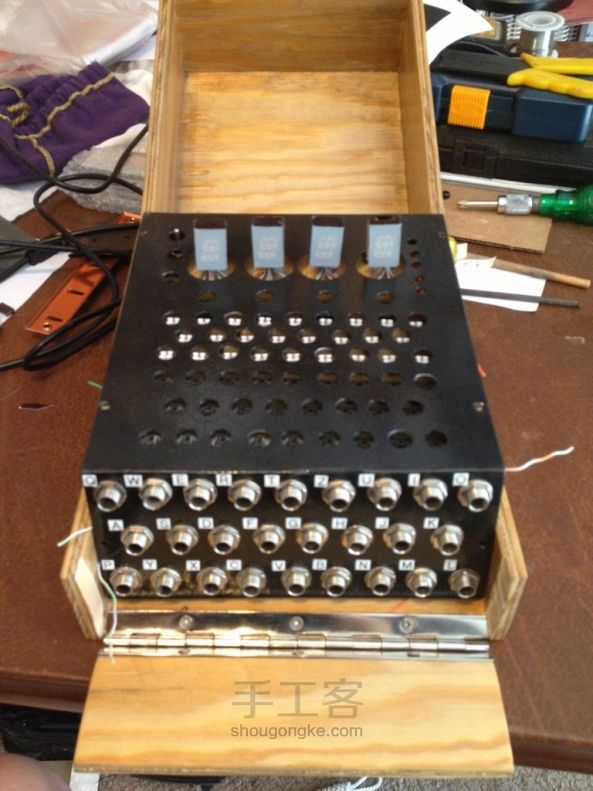

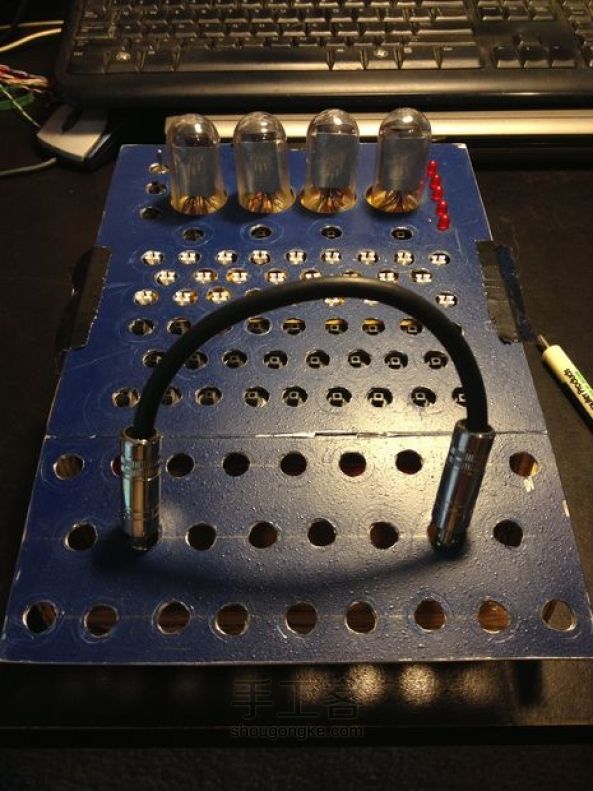

    在原版M4型木盒内得到确定位置数据后,我们买了一块胶合板,将它切块,然后砌盒子。

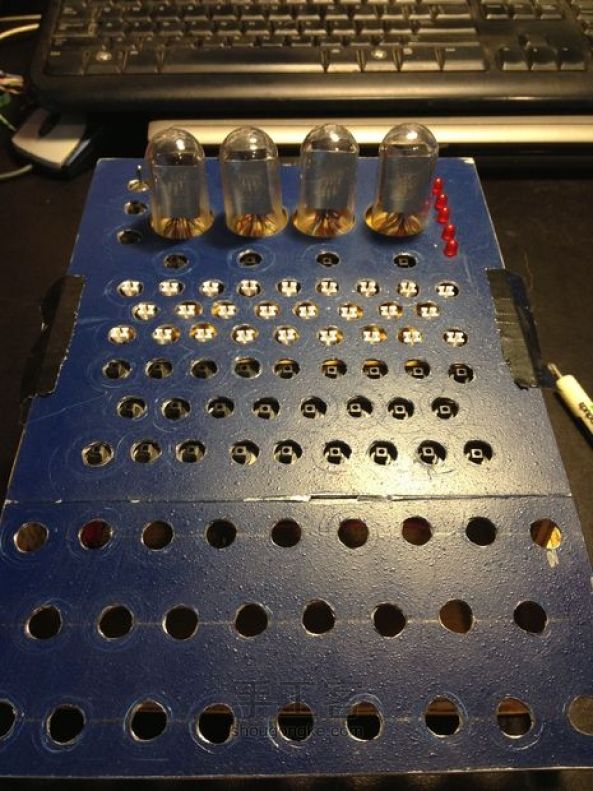

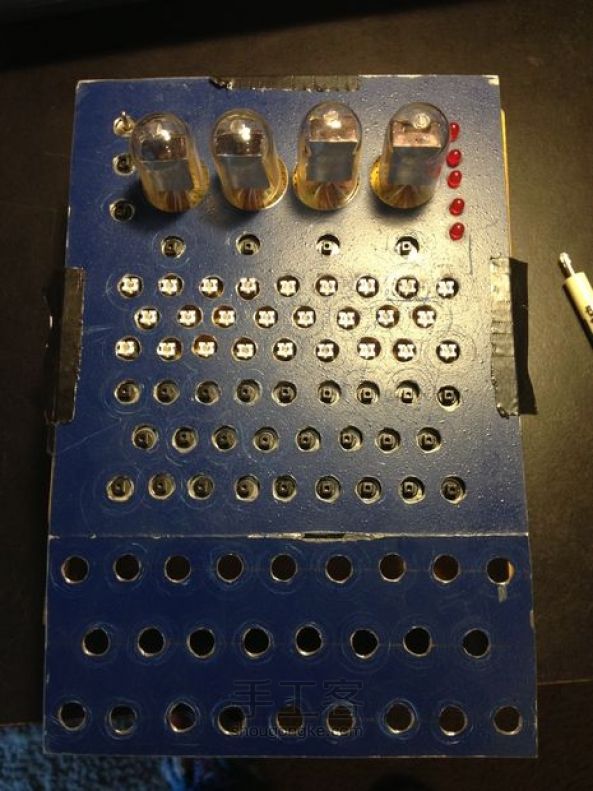

    我们从旧服务器机架上卸了一块钢板,厚度正合需要。将模具(上面早已画好每个按键和灯位,并切好了洞洞)盖在钢板上,然后用记号笔画出需要切出的洞洞。

    接着,我们用喷漆把它涂黑,就像真的哑谜机那样。

  • 第20步:

    自己打造一台恩尼格码密码机【转译】

    组装测试

  • 第21步:

    自己打造一台恩尼格码密码机【转译】



  • 第22步:

    自己打造一台恩尼格码密码机【转译】



  • 第23步:

    自己打造一台恩尼格码密码机【转译】



  • 第24步:

    自己打造一台恩尼格码密码机【转译】



  • 第25步:

    自己打造一台恩尼格码密码机【转译】



  • 第26步:

    自己打造一台恩尼格码密码机【转译】

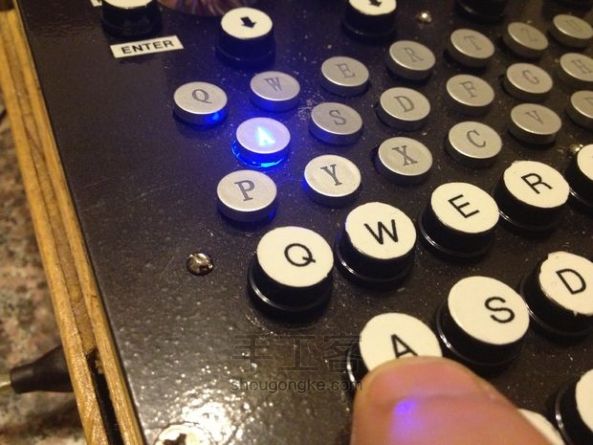

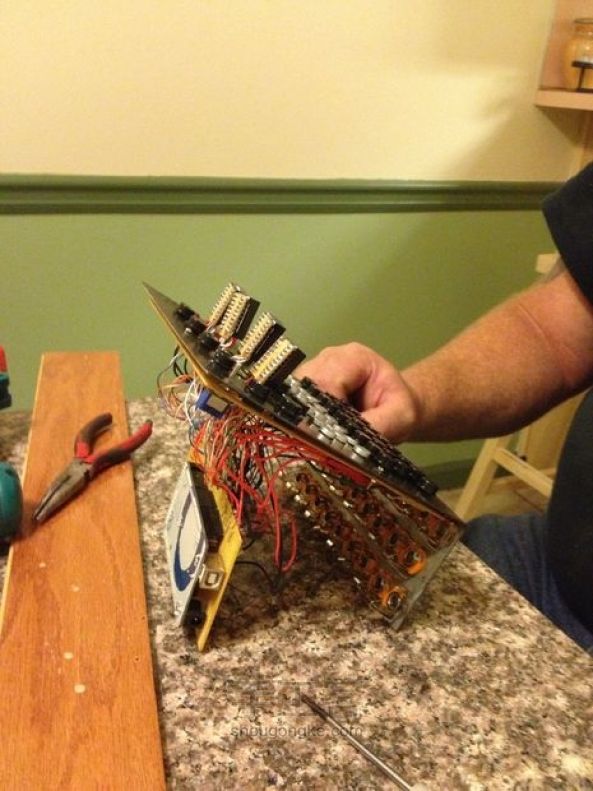

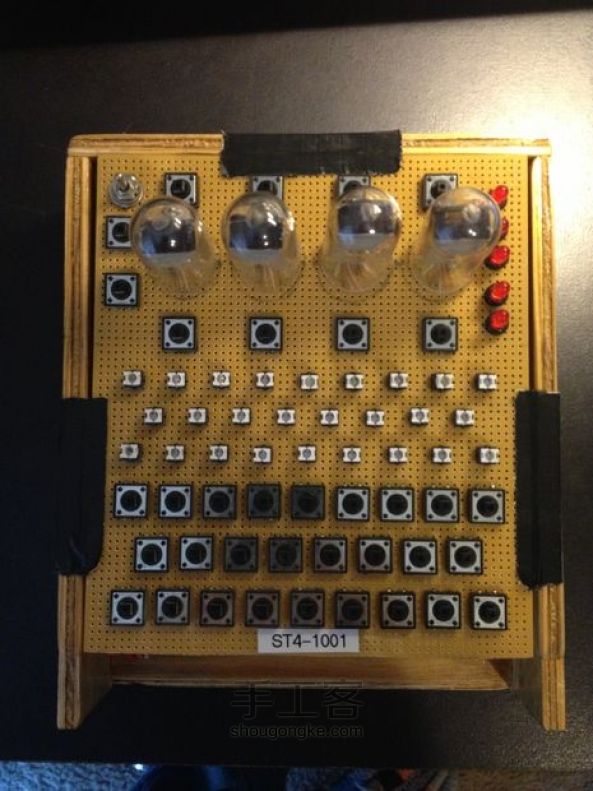

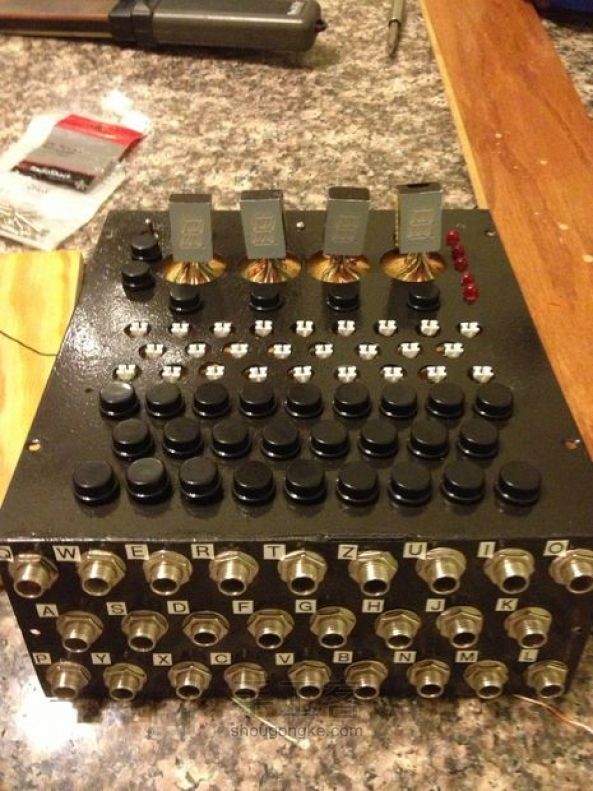

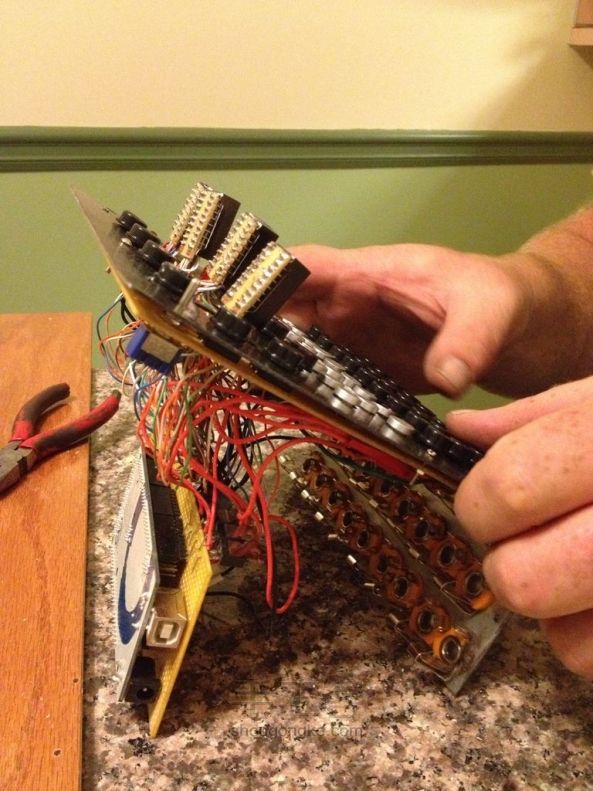

    首先把金属板在面包版上永久固定,确保所有按键正常工作,所有LED都能发光。

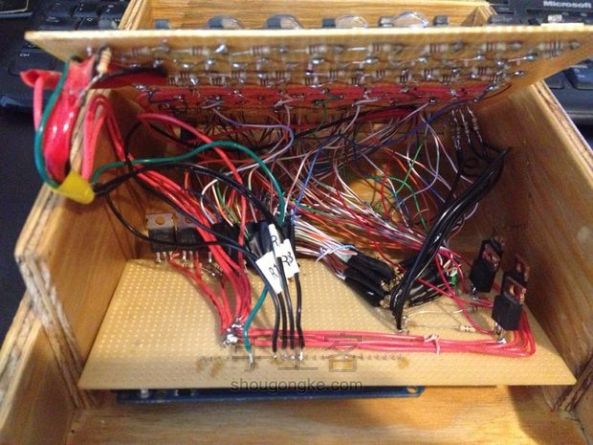

    接着就是把这一大坨东东装入木盒,确保没有空隙位置。

  • 第27步:

    自己打造一台恩尼格码密码机【转译】



  • 第28步:

    自己打造一台恩尼格码密码机【转译】

    在组装硬件过程中,我们也写了个小型Arduino程序框架,用以测试特定几个需要关注的部分:

    用来测试每个按键信号能准确读取,还有测试10个功能按键的代码。

    Enigma_POST(上电自检)确保在每种模式下所有键盘等都能准确亮起,在每种模式下每个LED信号都能传送。我们对原本面包板上的代码做了修正,确保4个16段LED显示的每个部件无懈可击。

    但,即使所有手上的程序片段都说明机器状态完好,重现M4海军型哑谜机加解密功能,数学方面居功至伟。

    所有Arduino程序片段在我们刚刚建好的云端都能找到。

    以下是Enigma_POST程序片段(上电自检):

    /* Enigma Development Code to Test each of the 4 Nixies, the 5 LEDs,
    then Turn On each Lamp in sequence.
    Written by Marc Tessier & James Sanderson 9/8/13
    */

    // Define the 16-Segments Pins
    int segment[17] = {24,22,25,31,38,36,32,30,28,26,23,27,33,35,34,29,37};
    int anode[4] = {39,41,43,45};

    // Define the 9 lamps Pins
    int lamp[9] = {10,9,8,7,6,5,4,3,2};
    int lanode[3] = {11,12,13};

    // LTP587P Segments: A,B,C,D,E,F,G,H,K,M,N,P,R,S,T,U,dp
    boolean segmentvals[39][17] = { { 0,0,0,0,1,1,0,0,1,1,1,0,1,1,1,0,1 }, // = A
    { 0,0,0,0,0,0,1,1,1,0,1,0,1,0,1,1,1 }, // = B
    { 0,0,1,1,0,0,0,0,1,1,1,1,1,1,1,1,1 }, // = C
    { 0,0,0,0,0,0,1,1,1,0,1,1,1,0,1,1,1 }, // = D
    { 0,0,1,1,0,0,0,0,1,1,1,0,1,1,1,0,1 }, // = E
    { 0,0,1,1,1,1,0,0,1,1,1,0,1,1,1,0,1 }, // = F
    { 0,0,1,0,0,0,0,0,1,1,1,0,1,1,1,1,1 }, // = G
    { 1,1,0,0,1,1,0,0,1,1,1,0,1,1,1,0,1 }, // = H
    { 0,0,1,1,0,0,1,1,1,0,1,1,1,0,1,1,1 }, // = I
    { 1,1,0,0,0,0,0,1,1,1,1,1,1,1,1,1,1 }, // = J
    { 1,1,1,1,1,1,0,0,1,1,0,1,0,1,1,0,1 }, // = K
    { 1,1,1,1,0,0,0,0,1,1,1,1,1,1,1,1,1 }, // = L
    { 1,1,0,0,1,1,0,0,0,1,0,1,1,1,1,1,1 }, // = M
    { 1,1,0,0,1,1,0,0,0,1,1,1,0,1,1,1,1 }, // = N
    { 0,0,0,0,0,0,0,0,1,1,1,1,1,1,1,1,1 }, // = O
    { 0,0,0,1,1,1,0,0,1,1,1,0,1,1,1,0,1 }, // = P
    { 0,0,0,0,0,0,0,0,1,1,1,1,0,1,1,1,1 }, // = Q
    { 0,0,0,1,1,1,0,0,1,1,1,0,0,1,1,0,1 }, // = R
    { 0,0,1,0,0,0,1,0,1,1,1,0,1,1,1,0,1 }, // = S
    { 0,0,1,1,1,1,1,1,1,0,1,1,1,0,1,1,1 }, // = T
    { 1,1,0,0,0,0,0,0,1,1,1,1,1,1,1,1,1 }, // = U
    { 1,1,1,1,1,1,0,0,1,1,0,1,1,1,0,1,1 }, // = V
    { 1,1,0,0,1,1,0,0,1,1,1,1,0,1,0,1,1 }, // = W
    { 1,1,1,1,1,1,1,1,0,1,0,1,0,1,0,1,1 }, // = X
    { 1,1,1,1,1,1,1,1,0,1,0,1,1,0,1,1,1 }, // = Y
    { 0,0,1,1,0,0,1,1,1,1,0,1,1,1,0,1,1 }, // = Z
    { 0,0,0,0,0,0,0,0,1,1,0,1,1,1,0,1,1 }, // = 0
    { 1,1,0,0,1,1,1,1,1,1,0,1,1,1,1,1,1 }, // = 1
    { 0,0,0,1,0,0,0,1,1,1,1,0,1,1,1,0,1 }, // = 2
    { 0,0,0,0,0,0,1,1,1,1,1,0,1,1,1,1,1 }, // = 3
    { 1,1,0,0,1,1,1,0,1,1,1,0,1,1,1,0,1 }, // = 4
    { 0,0,1,0,0,0,1,0,1,1,1,0,1,1,1,0,1 }, // = 5
    { 0,0,1,0,0,0,0,0,1,1,1,0,1,1,1,0,1 }, // = 6
    { 0,0,0,0,1,1,1,1,1,1,1,1,1,1,1,1,1 }, // = 7
    { 0,0,0,0,0,0,0,0,1,1,1,0,1,1,1,0,1 }, // = 8
    { 0,0,0,0,0,0,1,0,1,1,1,0,1,1,1,0,1 }, // = 9
    { 1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1 }, // = Space
    { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, // = Full Lit
    { 1,0,1,0,1,0,1,0,1,0,1,0,1,0,1,0,1 } // = SS
    };
    // LTP587P Segments: A,B,C,D,E,F,G,H,K,M,N,P,R,S,T,U,dp

    boolean lampvals[9][9] = { { 0,1,1,1,1,1,1,1,1 }, // = Q or A or P
    { 1,0,1,1,1,1,1,1,1 }, // = W or S or Y
    { 1,1,0,1,1,1,1,1,1 }, // = E or D or X
    { 1,1,1,0,1,1,1,1,1 }, // = R or F or C
    { 1,1,1,1,0,1,1,1,1 }, // = T or G or V
    { 1,1,1,1,1,0,1,1,1 }, // = Z or H or B
    { 1,1,1,1,1,1,0,1,1 }, // = U or J or N
    { 1,1,1,1,1,1,1,0,1 }, // = I or K or M
    { 1,1,1,1,1,1,1,1,0 } // = O or L
    };

    int value_row1 = 0;
    int value_row2 = 0;
    int value_row3 = 0;
    char key = 91;

    int led1 = 40;
    int led2 = 42;
    int led3 = 44;
    int led4 = 46;
    int led5 = 48;
    int wait = 100;



    void setup() {
    for (int index = 0 ; index <= 3; index++) {
    pinMode (anode[index], OUTPUT);
    digitalWrite (anode[index], 1);
    }
    for (int index = 0 ; index <= 16; index++) {
    pinMode (segment[index], OUTPUT);
    digitalWrite (segment[index], 1);

    // initialize the digital pins as an output.
    pinMode(led1, OUTPUT);
    pinMode(led2, OUTPUT);
    pinMode(led3, OUTPUT);
    pinMode(led4, OUTPUT);
    pinMode(led5, OUTPUT);
    for (int index = 0 ; index <= 2; index++) {
    pinMode (lanode[index], OUTPUT);
    digitalWrite (lanode[index], 1);
    }
    for (int index = 0 ; index <= 8; index++) {
    pinMode (lamp[index], OUTPUT);
    digitalWrite (lamp[index], 1);
    }
    }

    void loop() {
    sixteenSegWrite(0, 38);
    sixteenSegWrite(1, 38);
    sixteenSegWrite(2, 38);
    sixteenSegWrite(3, 38);

    digitalWrite(led1, HIGH); // turn the LED on (HIGH is the voltage level)
    delay(200); // wait for a second
    digitalWrite(led1, LOW); // turn the LED off by making the voltage LOW
    delay(wait); // wait for a second
    digitalWrite(led2, HIGH); // turn the LED on (HIGH is the voltage level)
    delay(200); // wait for a second
    digitalWrite(led2, LOW); // turn the LED off by making the voltage LOW
    delay(wait); // wait for a second
    digitalWrite(led3, HIGH); // turn the LED on (HIGH is the voltage level)
    delay(200); // wait for a second
    digitalWrite(led3, LOW); // turn the LED off by making the voltage LOW
    delay(wait); // wait for a second
    digitalWrite(led4, HIGH); // turn the LED on (HIGH is the voltage level)
    delay(200); // wait for a second
    digitalWrite(led4, LOW); // turn the LED off by making the voltage LOW
    delay(wait); // wait for a second
    digitalWrite(led5, HIGH); // turn the LED on (HIGH is the voltage level)
    delay(200); // wait for a second
    digitalWrite(led5, LOW); // turn the LED off by making the voltage LOW
    delay(wait); // wait for a second

    for (int index = 0 ; index <= 2; index++) {
    digitalWrite (lanode[index], 0);
    for (int mychar = 0; mychar < 9; mychar++) {
    for (int sindex = 0; sindex < 9; sindex++) {
    digitalWrite(lamp[sindex], lampvals[mychar][sindex]);
    delay (30);
    }
    }
    digitalWrite (lanode[index], 1);
    }
    }

    void sixteenSegWrite(int digit, int character) {
    digitalWrite(anode[digit],0);
    for (int index = 0; index < 17; index++) {
    digitalWrite(segment[index], segmentvals[character][index]);
    }
    }


  • 第29步:

    自己打造一台恩尼格码密码机【转译】



  • 第30步:

    自己打造一台恩尼格码密码机【转译】



  • 第31步:

    自己打造一台恩尼格码密码机【转译】 (责任编辑:admin)
