超简易无线输电的制作

时间:2017-05-13 01:45来源:本站 作者:haodiy 点击: 次
概述：相信很多DIY的发烧友们都有这样的困惑，很多的无线输电的电路和实物制作有很多的零件，花时间还花费开销。这里一位技术达人教大家制作一个超简易的无线输

概述：
相信很多DIY的发烧友们都有这样的困惑，很多的无线输电的电路和实物制作有很多的零件，花时间还花费开销。这里一位技术达人教大家制作一个超简易的无线输电，它虽然没有零件多的无线输电电路那样效果好，但它也足以让我们享受到无线输电和自己动手制作的的乐趣。
看了很多的无线输电的电路，不禁赞叹道——零件太多了！今天，教大家制作一个简易的无线输电，它虽然没有零件多的无线输电电路那样效果好，但它也足以让我们享受到无线输电和自己动手制作的的乐趣。

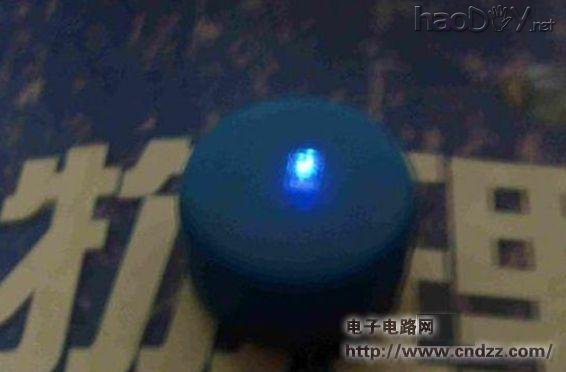

先看个图，哈哈课本上的灯亮了！这就是大概的效果了。

超简易无线输电的制作


好了，开始准备制作了！
材料：直径约0.2mm的漆包线若干米，
瓶盖，
小瓶子（直径小的，绕线圈用），
塑料外壳（空心的圆柱体），
彩色的塑料即时贴（颜色自选，为了好看）。

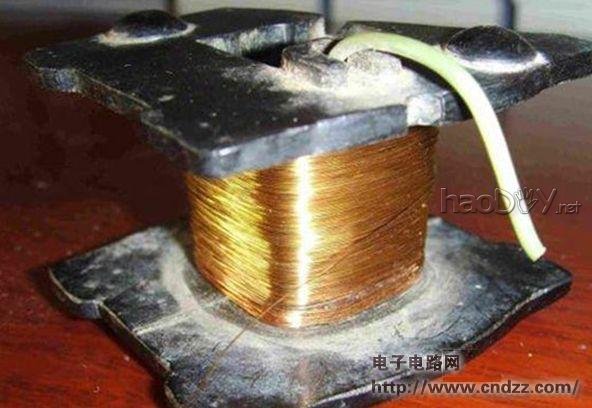

先准备好一卷很长的漆包线，可以从继电器或者变压器里面拆。

超简易无线输电的制作

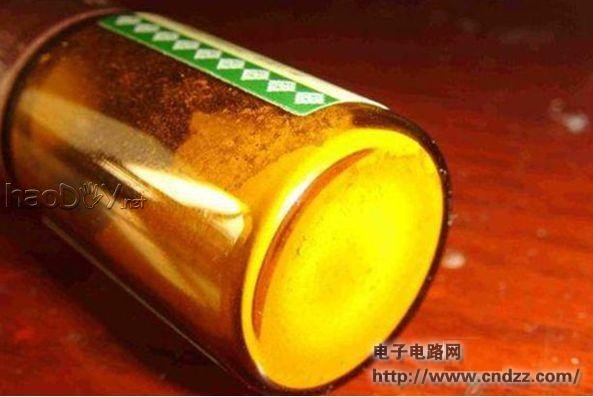

找一个小瓶子，直径一定要小，要不然绕完后加上线的厚度就放不到瓶盖里了，所以一定要测量好。选用如图所示的类似的小药瓶即可。

超简易无线输电的制作

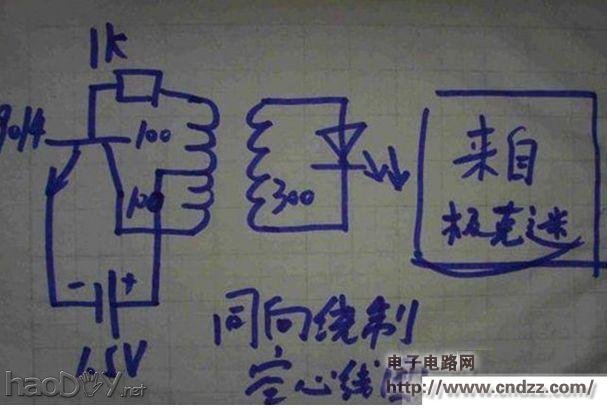

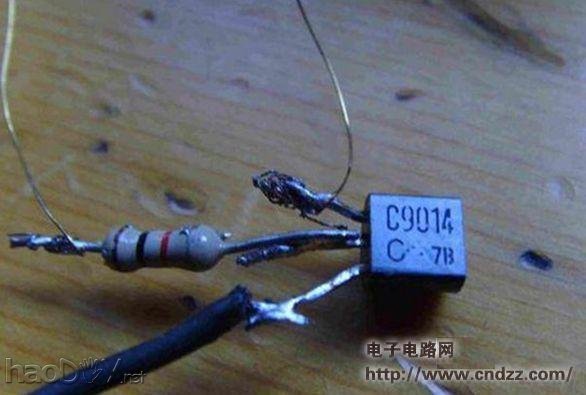

由于绕制线圈了，所以，先把电路图和参数给大家。参数是：三极管9014，电阻1千欧姆（如图所示），初级线圈（100+100匝），次级线圈（300匝）。

超简易无线输电的制作

超简易无线输电的制作



（详细内容请阅读PDF文档）
