用针线盒自制的声控LED旋律灯，可随音乐舞动！

时间:2017-05-13 03:31来源:本站 作者:haodiy 点击: 次
概述：今天教大家做一个简单的声控LED旋律灯，5只LED会随着音乐或是其它声音的节奏闪动起来，可放置于音响附近，让灯光为音乐伴舞，感受音乐带来的视觉效果！废

概述：
今天教大家做一个简单的声控LED旋律灯，5只LED会随着音乐或是其它声音的节奏闪动起来，可放置于音响附近，让灯光为音乐伴舞，感受音乐带来的视觉效果！废话不说，上图……

声控LED旋律灯视频欣赏：

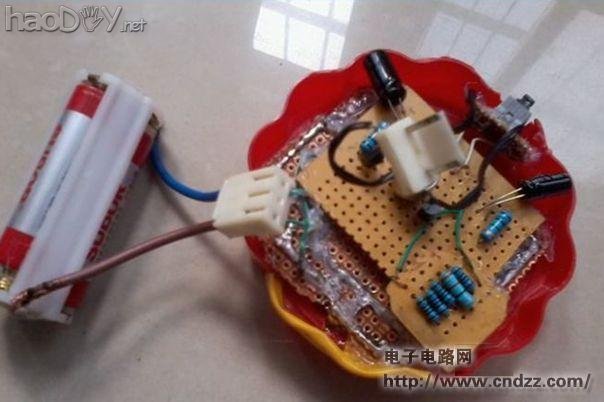

用针线盒自制的声控LED旋律灯，可随音乐舞动！

用针线盒自制的声控LED旋律灯，可随音乐舞动！



一、准备材料

电源（3~5 v）
开关：1个
针线盒：1个（有其他更好看的盒子也可以）
led：5个
MIC话筒：1枚
电阻（4.7k 1m 10k）：各1个
电容（47uf 1uf）: 各1个
三极管9014：2个
热熔胶（或ab胶）
电烙铁、焊锡
实验板（洞洞板）
螺丝刀（或小电钻）
指甲剪

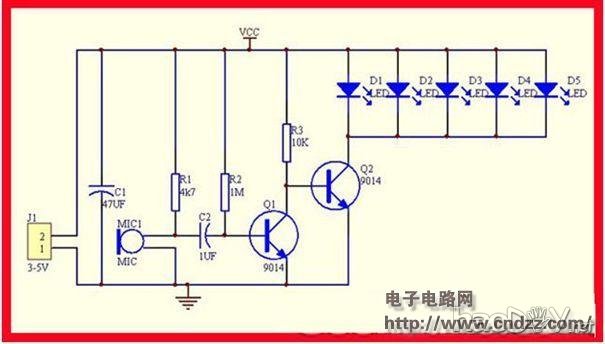

二、电路图

用针线盒自制的声控LED旋律灯，可随音乐舞动！


电路原理：声控LED旋律灯电路由电源电路、话筒放大电路、LED发光指示电路组成，电源采用两节5号电池。MIC将声音信号转化为电信号，经C2耦合到Q1放大，放大后的信号送到Q2基极，由Q2推动LED发光，声音越大，LED亮度越高。

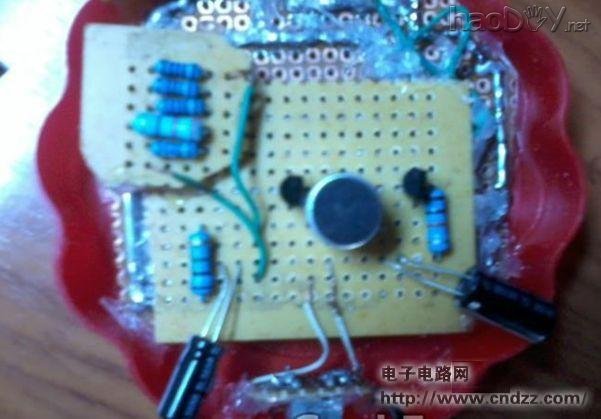

DIY自制简易声控LED旋律灯，让灯光为音乐伴舞！

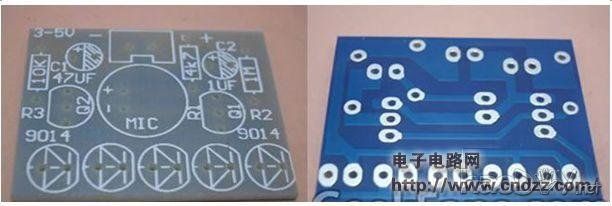

如果看不懂请看PCB板材 如下图照着焊即可

用针线盒自制的声控LED旋律灯，可随音乐舞动！


（详细内容请阅读PDF文档）
