自制五缸气动机【周最佳】

时间:2017-07-05 17:57来源:本站 作者:haodiy 点击:
还记得上次我D了一个用冰箱压缩机做的气泵(http://www.geekfans.com/thread-61459-1-1.html)广受大家好评,我是用我的单缸气动机测试的,很好,现在,我又做了

      还记得上次我D了一个用冰箱压缩机做的气泵()

广受大家好评,我是用我的单缸气动机测试的,很好,现在,我又做了一个五缸气动机,耗时2个星期,运行良好,最后视频!

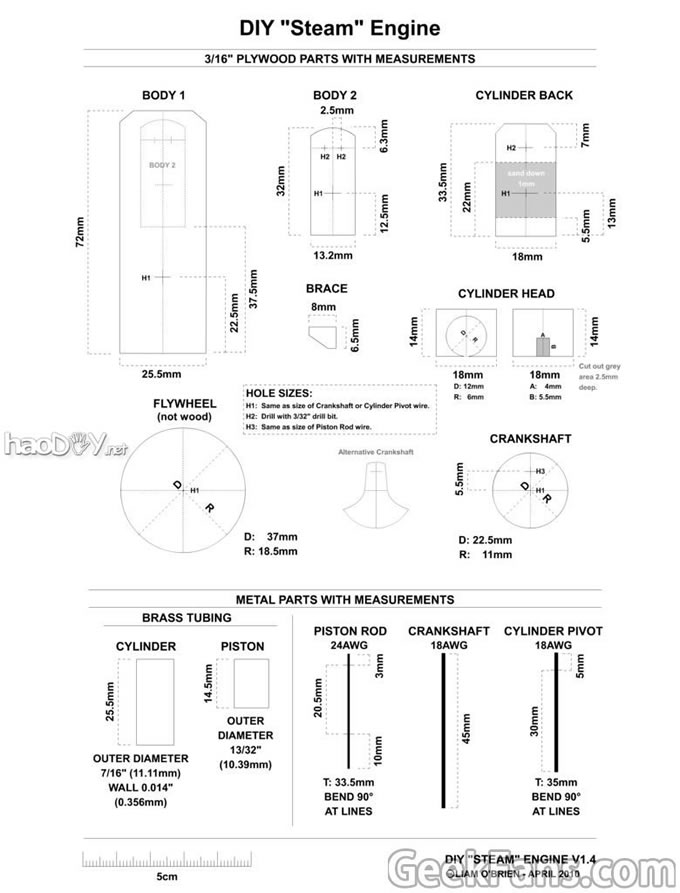

   首先图纸(单缸,五缸后面有)



自制五缸气动机【周最佳】




材料


1 红酒盒子

2 注射器(10ml)

3 pvc管(拿着注射器到五金店比管子)

4 自行车条幅

5 铁丝(比自行车条幅细点)

6 迷你机床(没有用锯子)

7 磨床(没有用砂纸)

8 你心灵手巧的双手



 第一步 (活塞和气缸)


 一. 活塞

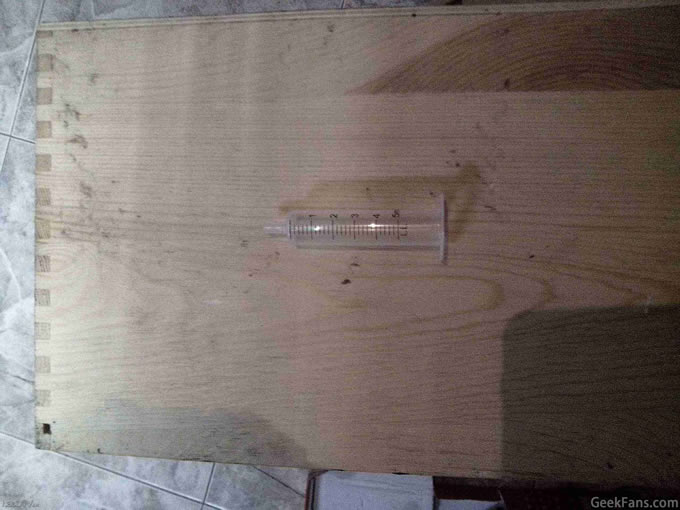

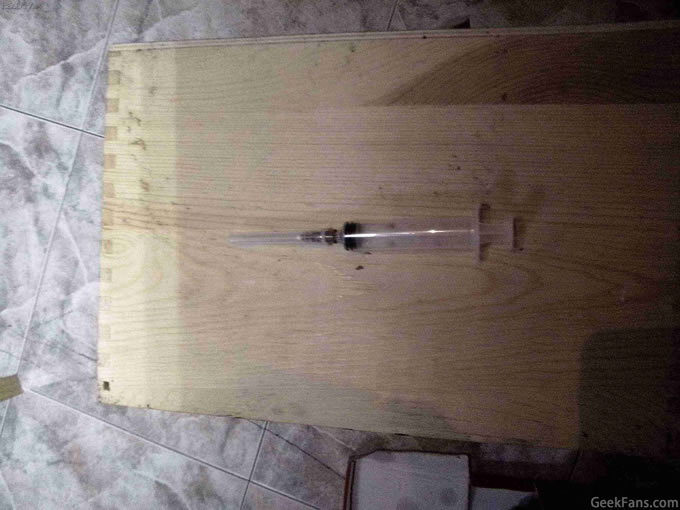

 1.拿出个注射器

自制五缸气动机【周最佳】

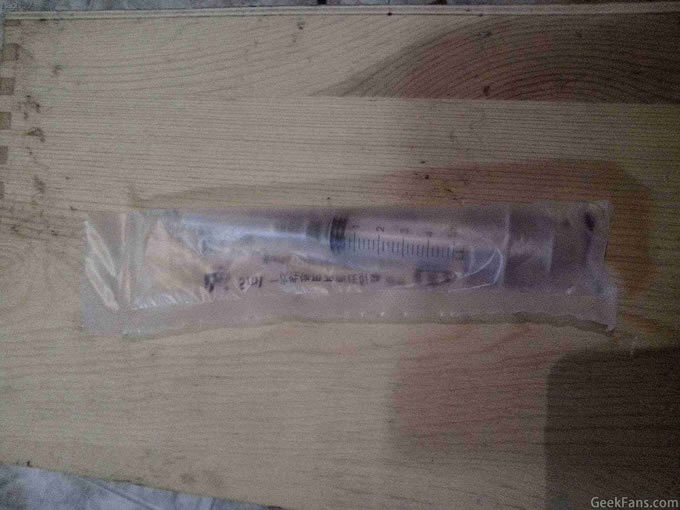

 2.撕开包装

自制五缸气动机【周最佳】

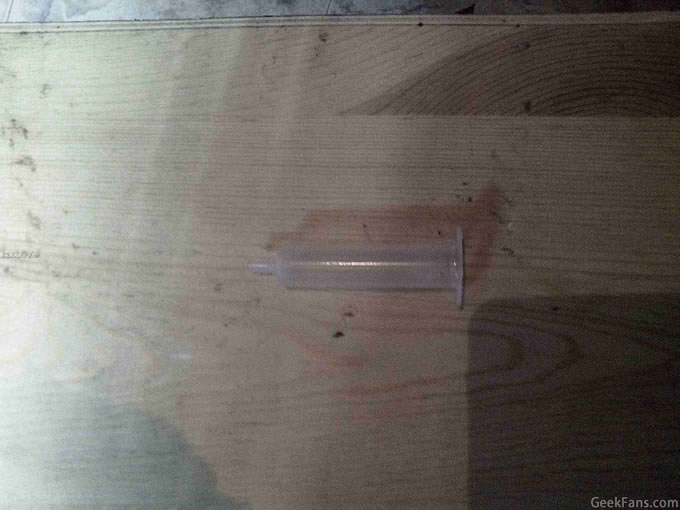

 3.拔掉针头和活塞



自制五缸气动机【周最佳】

 4.把外面的刻度磨掉

自制五缸气动机【周最佳】

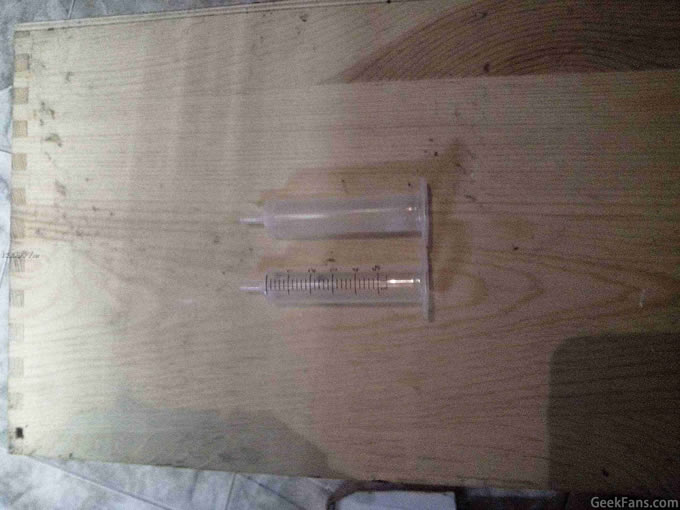

 5.比较一下

自制五缸气动机【周最佳】

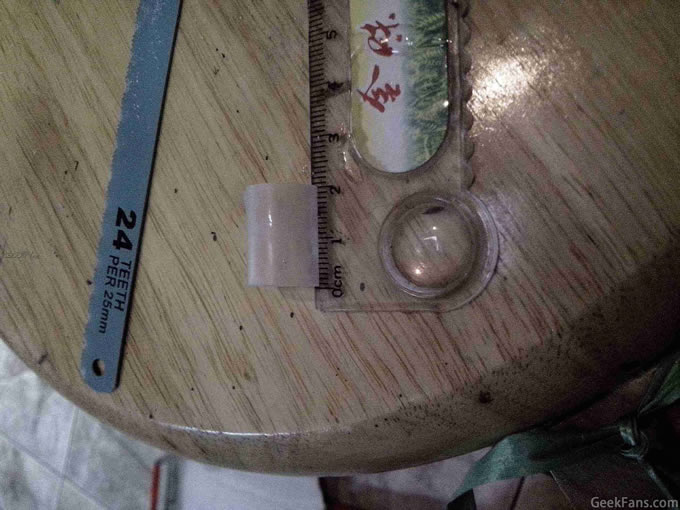

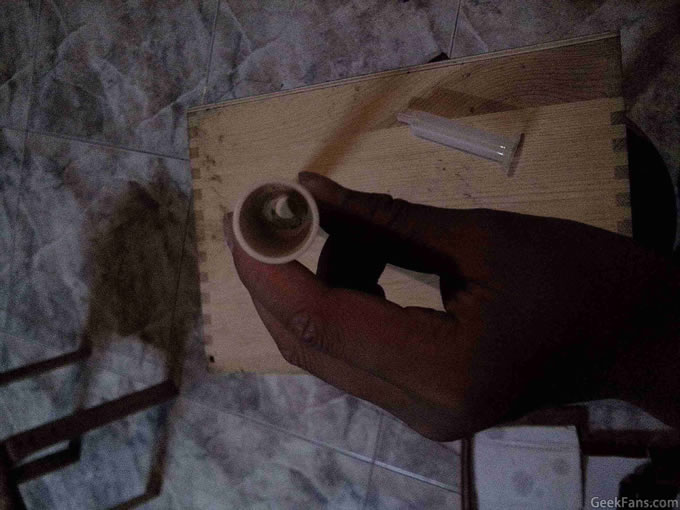

 6.锯成1cm长的管子(一个注射器可以锯两个){图上不管!}

自制五缸气动机【周最佳】

 二.气缸

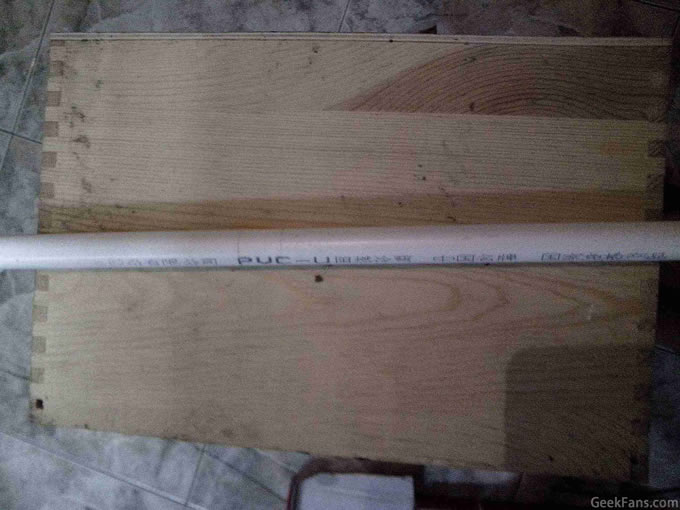

 7.拿出pvc管

自制五缸气动机【周最佳】

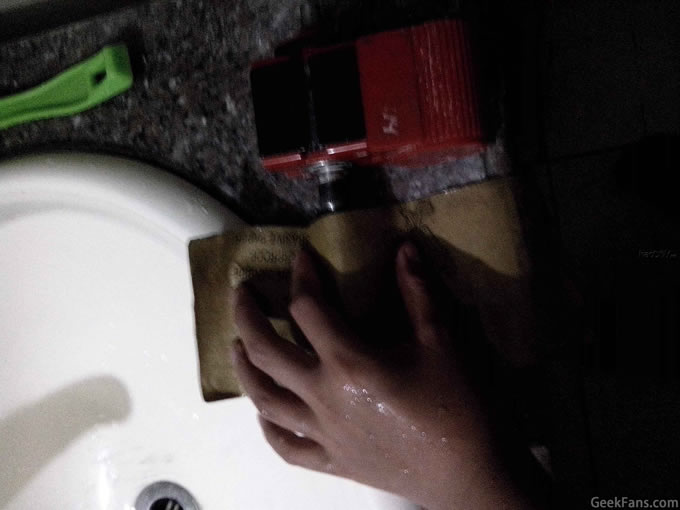

 8.内管打磨

自制五缸气动机【周最佳】

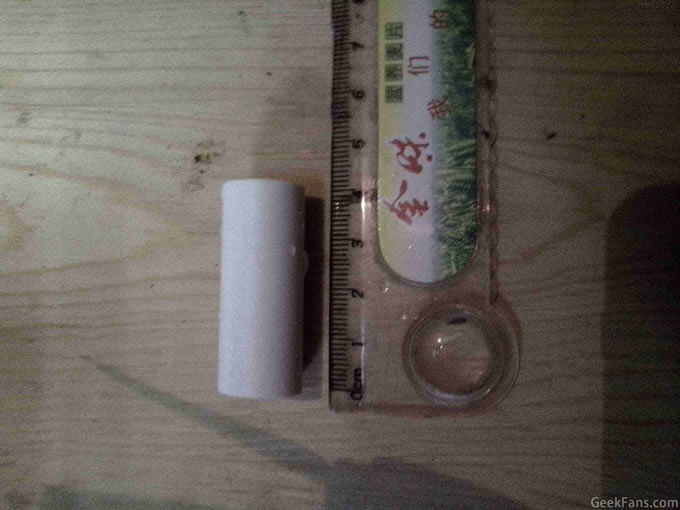

 9.锯成2cm管



自制五缸气动机【周最佳】

 第二步 (活塞灌胶)

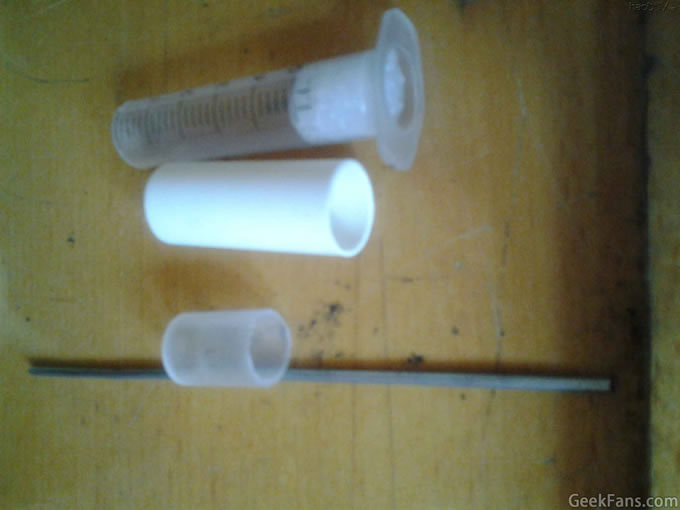

 1.拿出活塞,气缸,另一个注射器和铁丝

自制五缸气动机【周最佳】

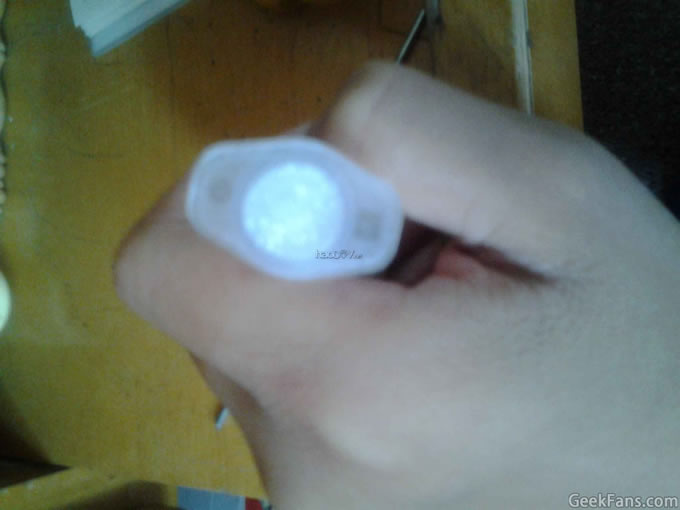

 2,在注射器里填上海绵,再穿过气缸,活塞再套上,最后穿铁丝(为了保证同心!!)

自制五缸气动机【周最佳】

 3.打磨活塞

自制五缸气动机【周最佳】

 4.穿过气缸(做五个)


  一个

自制五缸气动机【周最佳】

  两个

自制五缸气动机【周最佳】

  三个

自制五缸气动机【周最佳】

  四个

自制五缸气动机【周最佳】

  五个

自制五缸气动机【周最佳】
