diy多用途延迟开关电源插座

时间:2012-12-29 21:38来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

    家用电器、照明灯等电源的开或关,经常必要在差异的时刻耽误后举办,本电源插座即可满意这种差异的必要。

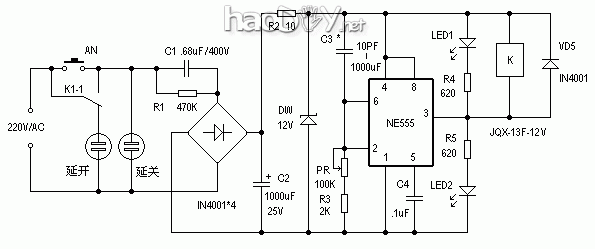

事变道理:电路如图所示,它由降压、整流、滤波及延时节制电路等部门构成。

  按下AN,12V事变电压加至耽误器上,这时NE555的②脚和⑥ 脚为高电平,则NE555的③ 脚输出为低电平,因此继电器K得电事变,触点K1-1向上吸合,这时“延关”插座得电,而“延开”插座无电。

diy多用途延迟开关电源插座

    这时电源通过电容器C3 、电位器RP、电阻器R3至“地”,对C3举办充电,跟着C3上的电压升高,NE555的②、⑥脚的电压越来越往降落,当此电压降落至2/3Vcc 时,NE555的③脚输出由低电平跳变为高电平,这时继电器将失电而不事变,则其节制触点恢复兴位,则“延关”插座失电,而“延开”插座得电。就这样满意了差异的需求,LED、LED2作响应的指示。

  本电路只要元器件是好的,装配无误,装好即可正常事变。

  延时时刻由C3及PR+R3的值抉择,T≈1.1C3(PR+R3)。RP指有用部门。C3可用数十pF至1000μF的电容器,(PR+R3)的值可取2K~10MΩ。

  C1的耐压值应≥400V,R1的功率应≥2W,AN按钮开关可选用K-18型的,继电器的型号为JQX-13F-12V。其余元器件无非凡要求。
