diy简易定时器

时间:2012-12-29 21:34来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

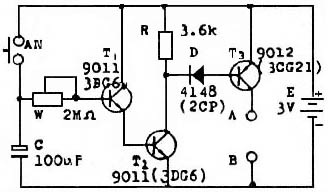

打开收音机,过了一段时刻,会自动关掉。在很多糊口和出产技能上,必要时刻节制,这里向各人先容一种电路简朴、建造利便的浅显按时器。图2-2-1是电路道理,图2-2-2为印刷电路板。

diy简易定时器

diy简易定时器

图 2-2-1

图 2-2-2

  认一认

名称

电路标记

实物图

备注

电阻



可变电阻

diy简易定时器



三极管

三根引线有极性不能交流

电解电容

引线有正负极性

二极管

同上

干电池

按钮开关



  测一测

  1.测电阻(R)的值,见图2-2-3。万用表置Ω档×1K处,测得阻值约3.6KΩ。

diy简易定时器



diy简易定时器

图 2-2-3           图 2-2-4

  2.测可变电阻(W),见图2-2-4。测1、3端时,阻值约2MΩ(1MΩ=1000KΩ)。测1、2端或2、3端时,旋动弹片时,阻值在0~2 MΩ之间变大或变小。

  3.测二极管见图2-2-5。正向电阻约几十Ω,反向电阻几百KΩ。黑表棒接二极管正极、红棒接二极管负极时测得正向电阻,表棒对换时测得反向电阻。

diy简易定时器



diy简易定时器

图 2-2-5           图 2-2-6
